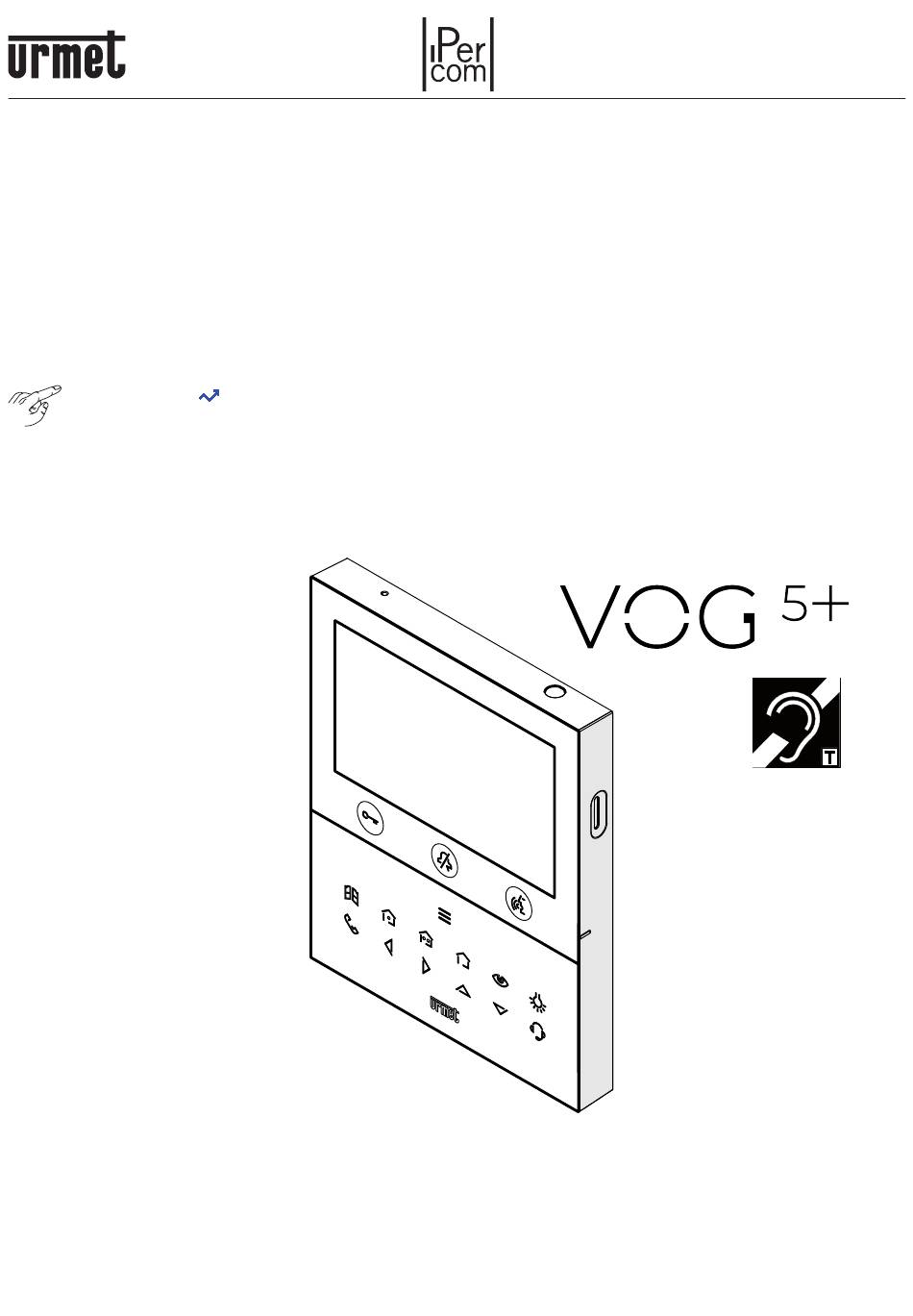

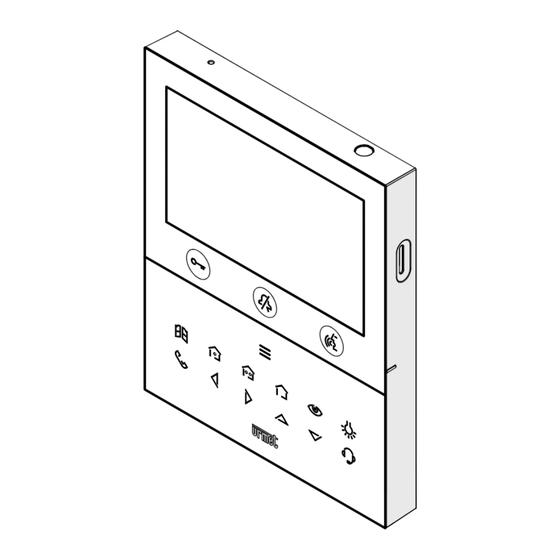

  • Page 1 Mod. 1761 DS1761-044 LBT21208 VIDEOCITOFONO IP 5” IP 5” VIDEO DOOR PHONE MONITEUR IP 5” VIDEOINTERFONO IP 5” 5” IP-VIDEOSPRECHANLAGE VIDEO-INTERCOM IP 5” LINKLIN Interactive Links Sch./Ref. 1761/15 (nero / black / noir / negro / schwarz / zwart) Sch./Ref. 1761/16 (bianco / white / blanc / blanco / weiß...

  • Page 2: Table Of Contents

    ITALIANO Interactive Links LINKLINKLINK Nel documento sono presenti LINK INTERATTIVI per rendere la consultazione più rapida ed efficiente. INDICE COMANDI GESTUALI (GESTURE) .......................... 2 ACCENSIONE DISPLAY ........................... 3 ATTIVAZIONE DELLA FONIA ..........................4 TERMINARE LA CONVERSAZIONE ......................... 5 APERTURA PORTA PEDONALE ........................

  • Page 3: Accensione Display

    ACCENSIONE DISPLAY • Effettuare 1 passaggio quando il display è spento. <1 s Sensore IR BEEP BEEP BEEP BEEP BEEP ATTIVAZIONE DELLA FONIA È possibile attivare la fonia nelle 2 seguenti modalità: 1. In attesa risposta (durante la ricezione di una chiamata) •...
  • Page 4 2. In autoinserzione Accensione display). • Accendere il display (vedere comando gestuale • Effettuare 1 passaggio quando il display è acceso. <2 s • Infine effettuare 2 passaggi quando il display visualizza l’immagine ripresa dalla postazione di chiamata. <1 s <1 s BEEP BEEP...

  • Page 5: Terminare La Conversazione

    TERMINARE LA CONVERSAZIONE In fonia • Effettuare 2 passaggi quando il videocitofono è in comunicazione. <2 s <1 s <1 s BEEP BEEP BEEP BEEP APERTURA PORTA PEDONALE ATTENZIONE! Per poter utilizzare il seguente comando gestuale è necessario che nell’impianto la porta pedonale non sia configurata in modalità...
  • Page 6 2. In fonia • Effettuare 1 passaggio quando il videocitofono è in comunicazione con una postazione di chiamata <1 s BEEP BEEP BEEP DS1761-044...

  • Page 7: Apertura Passo Carraio

    APERTURA PASSO CARRAIO ATTENZIONE! Per poter utilizzare il seguente comando gestuale è necessario che nell’impianto il passo carraio non sia configurato in modalità “Sotto segreto”. È possibile aprire la porta pedonale nelle 2 seguenti modalità: 1. A riposo Accensione display). •...
  • Page 8 2. In fonia • Effettuare 3 passaggi quando il videocitofono è in comunicazione con una postazione di chiamata. <3 s <1 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP DS1761-044...

  • Page 9: Chiamata Al Centralino

    CHIAMATA AL CENTRALINO È possibile effettuare la chiamata al centralino nelle 2 seguenti modalità: 1. Modalità con più passaggi di mano Accensione display). • Accendere il display (vedere comando gestuale • Effettuare 4 passaggi quando il display è acceso. <4 s <1 s <1 s <1 s...

  • Page 10: Autoinserzione

    2. Modalità con passaggio con il fermo della mano Accensione display). • Accendere il display (vedere comando gestuale • Effettuare 1 passaggio con fermo maggiore di 1 secondo sul sensore. >1 s BEEP BEEP BEEP AUTOINSERZIONE Accensione display). • Accendere il display (vedere comando gestuale •...

  • Page 11: Palleggiamento Video

    PALLEGGIAMENTO VIDEO In attesa risposta (durante la ricezione di una chiamata) • Effettuare 1 passaggio sul videocitofono slave su cui si desidera vedere l’immagine del chiamante mentre si riceve una chiamata. <1 s BEEP BEEP BEEP VISUALIZZAZIONE DELLE TELECAMERE DI EVENTUALI POSTAZIONI DI CHIAMATA AGGIUNTIVE In autoinserzione Attivare l’autoinserzione (vedere comando gestuale Autoinserzione).

  • Page 12: English

    ENGLISH Interactive Links LINKLINKLINK The document contains INTERACTIVE LINKS for faster and more efficient consultation. INDEX GESTURES SWITCHING ON THE DISPLAY ........................13 ACTIVATING THE AUDIO OPERATION ......................13 ENDING THE CONVERSATION ........................15 OPENING THE PEDESTRIAN DOOR ......................15 OPENING THE DRIVEWAY GATE ........................
  • Page 13 SWITCHING ON THE DISPLAY • Perform 1 movement when the display is off. <1 s IR Sensor BEEP BEEP BEEP BEEP BEEP ACTIVATING THE AUDIO OPERATION The audio operation can be activated in the following 2 modes: 1. Waiting for an answer (while receiving a call) •...
  • Page 14 2. In auto-on mode Switching on the display). • Switch on the display (see gesture command • Perform 1 movement when the display is on. • Finally, perform 2 movements when the display shows the image taken from the calling station. <2 s <1 s <1 s...
  • Page 15 ENDING THE CONVERSATION During audio operation • Perform 2 movements during a video door phone conversation. <2 s <1 s <1 s BEEP BEEP BEEP BEEP OPENING THE PEDESTRIAN DOOR ATTENTION! To use the following gesture command, the pedestrian door must be in the systemis not configured in “Under secret”...
  • Page 16 2. During audio operation • Perform 1 movement during a video door phone conversation with a calling station. <1 s BEEP BEEP BEEP DS1761-044...
  • Page 17 OPENING THE DRIVEWAY GATE ATTENTION! To use the following gesture command, the driveway gate must be in the systemis not configured in “Under secret” mode. The driveway gate can be opened in the following 2 modes: 1. In stand-by Switching on the display).
  • Page 18 2. During audio operation • Perform 3 movements during a video door phone conversation with a calling station. <3 s <1 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP BEEP BEEP DS1761-044...
  • Page 19 SWITCHBOARD CALL It is possible to make a call to the switchboard in the following 2 modes: 1. Mode with multiple handovers Switching on the display). • Switch on the display (see gesture command • Perform 4 movements with the display on. <4 s <1 s <1 s...
  • Page 20 2. Mode with passage with the hand stop Switching on the display). • Switch on the display (see gesture command • Perform 1 movement pausing longer than 1 second on the sensor. >1 s BEEP BEEP BEEP AUTO-ON FUNCTION Switching on the display).

  • Page 21: Français

    VIDEO SWITCHING Waiting for an answer (while receiving a call) • Make 1 movement on the slave video door phone where you want to see the caller’s image while receiving a call. <1 s BEEP BEEP BEEP VIEWING THE CAMERAS OF ANY ADDITIONAL CALLING STATIONS In auto-on mode Auto-on function).

  • Page 22: Commandes Gestuelles (Gesture)

    FRANÇAIS Interactive Links LINKLINKLINK Le document contient des LIENS INTERACTIFS pour rendre la consultation plus rapide et plus efficace. SOMMAIRE COMMANDES GESTUELLES (GESTURE) ALLUMAGE DE L’ÉCRAN ..........................23 ACTIVATION DE LA PHONIE .......................... 23 METTRE FIN À LA CONVERSATION ......................25 OUVERTURE PORTE PIÉTONNE ........................

  • Page 23: Allumage De L'écran

    ALLUMAGE DE L’ÉCRAN • Effectuer un passage lorsque l’écran est éteint. <1 s Capteur IR BEEP BEEP BEEP BEEP BEEP ACTIVATION DE LA PHONIE La activation de la phonie peut être activée dans les 2 modes suivants : 1. En attente de décrochage (lors de la réception d’un appel) •...
  • Page 24 2. En mode activation automatique Allumage de l’écran). • Allumez l’écran (voir commande gestuelle • Effectuer un passage lorsque l’écran est allumé. • Enfin, effectuer deux passages lorsque l’écran affiche l’image prise depuis le poste d’appel. <2 s <1 s <1 s BEEP BEEP...

  • Page 25: Mettre Fin À La Conversation

    METTRE FIN À LA CONVERSATION En phonie • Effectuer deux passages lorsque le vidéophone communique. <2 s <1 s <1 s BEEP BEEP BEEP BEEP OUVERTURE PORTE PIÉTONNE ATTENTION! Pour utiliser la commande gestuelle suivante, la porte piétonne doit être dans le systèmen’est pas configuré...
  • Page 26 2. En phonie • Effectuer un passage lorsque le vidéophone communique avec un poste d’appel. <1 s BEEP BEEP BEEP DS1761-044...

  • Page 27: Ouverture Porte Cochère

    OUVERTURE PORTE COCHÈRE ATTENTION! Pour utiliser la commande gestuelle suivante, le porte cochère doit être dans le systèmen’est pas configuré en mode “Sous secret”. Le porte cochère peut être ouvert des 2 manières suivantes : 1. Au repos Allumage de l’écran).
  • Page 28 2. En phonie • Effectuer trois passages lorsque le vidéophone communique avec un poste d’appel. <3 s <1 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP DS1761-044...

  • Page 29: Appel À La Centrale

    APPEL À LA CENTRALE Il est possible d’appeler la centrale des 2 manières suivantes : 1. Mode avec plusieurs transferts Allumage de l’écran). • Allumez l’écran (voir commande gestuelle • Effectuer soit quatre passages, lorsque l’écran est allumé. <4 s <1 s <1 s <1 s...

  • Page 30: Activation Automatique

    2. Mode avec passage avec la butée à main Allumage de l’écran). • Allumez l’écran (voir commande gestuelle • Soit un passage avec un arrêt de plus d’une seconde sur le capteur. >1 s BEEP BEEP BEEP ACTIVATION AUTOMATIQUE Allumage de l’écran).

  • Page 31: Renvoi Vidéo

    RENVOI VIDÉO En attente de décrochage (lors de la réception d’un appel) • Effectuer un passage sur le vidéophone esclave sur lequel visualiser l’image de l’appelant lors de la réception d’un appel. <1 s BEEP BEEP BEEP AFFICHAGE DES CAMÉRAS DES ÉVENTUELS POSTES D’APPEL SUPPLÉMENTAIRES In auto-on mode Activation...

  • Page 32: Español

    ESPAÑOL Interactive Links LINKLINKLINK El documento contiene ENLACES INTERACTIVOS para que la consulta sea más rápida y eficiente. ÍNDICE MANDOS GESTUALES (GESTURE) ENCENDIDO DE LA PANTALLA ........................33 ACTIVACIÓN DE LA FONÍA ..........................33 TERMINAR LA CONVERSACIÓN ........................35 APERTURA DE PUERTA PARA PEATONES ....................

  • Page 33: Encendido De La Pantalla

    ENCENDIDO DE LA PANTALLA • Realice 1 pase cuando la pantalla esté apagada. <1 s Sensor IR BEEP BEEP BEEP BEEP BEEP ACTIVACIÓN DE LA FONÍA L’activacion de la fonÍa se puede activar en los 2 modos siguientes: 2. En espera de respuesta (durante la recepción de una llamada •...
  • Page 34 2. En autoactivación Encendido de la pantalla). • Encienda la pantalla (consulte la commande gestuelle • Realice 1 pase cuando la pantalla esté apagada. • Por último, realice 2 pases cuando la pantalla muestre la imagen tomada desde el puesto de llamada. <2 s <1 s <1 s...

  • Page 35: Terminar La Conversación

    TERMINAR LA CONVERSACIÓN En fonía • Realice 2 pases cuando el videointerfono esté comunicando. <2 s <1 s <1 s BEEP BEEP BEEP BEEP APERTURA DE PUERTA PARA PEATONES ¡ATENCIÓN! Para utilizar el siguiente comando gestuelle, la puerta para peatones debe estar en el sistemano está...
  • Page 36 2. En fonía • Realice 1 pase cuando el videointerfono se comunique con un puesto de llamada. <1 s BEEP BEEP BEEP DS1761-044...

  • Page 37: Apertura De Cancela De Acesso

    APERTURA DE CANCELA DE ACESSO ¡ATENCIÓN! Para utilizar el siguiente comando gestuelle, la CANCELA DE ACESSO debe estar en el sistemano está configurado en modo “En secreto”. La cancela de acesso se puede abrir de las 2 formas siguientes: 1. En reposo Encendido de la pantalla).
  • Page 38 2. En fonía • Realice 3 pases cuando el videointerfono comunique con un puesto de llamada. <3 s <1 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP DS1761-044...

  • Page 39: Llamada A La Centralita

    LLAMADA A LA CENTRALITA Es posible realizar una llamada a la centralita de las siguientes 2 formas: 1. Modo con múltiples traspasos de la mano Encendido de la pantalla). • Encienda la pantalla (consulte la commande gestuelle • Realice 4 pases cuando la pantalla esté encendida. <4 s <1 s <1 s...

  • Page 40: Autoactivación

    2. Modo con paso con la parada de la mano Encendido de la pantalla). • Encienda la pantalla (consulte la commande gestuelle • Realice 1 pase con una pausa de más de 1 segundo frente al sensor. >1 s BEEP BEEP BEEP AUTOACTIVACIÓN...

  • Page 41: Rebote Vídeo

    REBOTE VÍDEO En espera de respuesta (durante la recepción de una llamada) • Realice 1 pase en el videointerfono esclavo donde se quiere ver la imagen de la persona que llama mientras que se recibe una llamada. <1 s BEEP BEEP BEEP VISUALIZACIÓN DE LAS CÁMARAS DE CUALQUIER PUESTO DE...

  • Page 42: Deutsch

    DEUTSCH Interactive Links LINKLINKLINK Das Dokument enthält INTERAKTIVE LINKS, um die Beratung schneller und effizienter zu gestalten. INHALT GESTENSTEUERUNGEN (GESTURE) DISPLAY EINSCHALTEN ..........................43 SPRECHKANAL FREISCHALTEN ........................43 DAS GESPRÄCH BEENDEN .......................... 45 ÖFFNEN DES FUSSGÄNGERTORS ....................... 45 ÖFFNEN DER EINFAHRT ..........................

  • Page 43: Display Einschalten

    DISPLAY EINSCHALTEN • Bei ausgeschaltetem Display 1 Handbewegung ausführen. <1 s IR-Sensor BEEP BEEP BEEP BEEP BEEP SPRECHKANAL FREISCHALTEN Die Stimme kann in den folgenden 2 Modi aktiviert werden: 1. Wartezeit auf Abheben (während Eingang eines Anrufs) • Während des Rufeingangs 2 Handbewegungen ausführen. <2 s IR-Sensor <1 s...
  • Page 44 2. Bei Selbsteinschaltung Display einschalten). • Display einschalten (siehe Gestensteuerung • Bei ausgeschaltetem Display 1 Handbewegung ausführen. • Schließlich 2 Handbewegungen ausführen, wenn das Display das von der Rufeinheit aufgenommene Bild anzeigt. <2 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP...

  • Page 45: Das Gespräch Beenden

    DAS GESPRÄCH BEENDEN Im Gespräch • 2 Handbewegungen ausführen, wenn der Sprachkanal der Videosprechanlage freigeschaltet ist. <2 s <1 s <1 s BEEP BEEP BEEP BEEP ÖFFNEN DES FUSSGÄNGERTORS BEACHTUNG! Um den folgenden Gestenbefehl verwenden zu können, muss die fussgängertors im System seinist nicht im Modus “Unter Geheim”...
  • Page 46 1. Im Gespräch • 1 Handbewegung ausführen, wenn die Verbindung der Videosprechanlage mit einer Rufeinheit aufgebaut ist. <1 s BEEP BEEP BEEP DS1761-044...

  • Page 47: Öffnen Der Einfahrt

    ÖFFNEN DER EINFAHRT BEACHTUNG! Um den folgenden Gestenbefehl verwenden zu können, muss die einfahrt im System seinist nicht im Modus “Unter Geheim” konfiguriert. Die einfahrt kann auf 2 Arten geöffnet werden: 1. In Ruhestellung • Schließlich 3 Handbewegungen ausführen, wenn das Display ausgeschaltet ist. <3 s <1 s <1 s...
  • Page 48 2. Im Gespräch • 3 Handbewegungen ausführen, wenn die Verbindung der Videosprechanlage mit einer Rufeinheit aufgebaut ist <3 s <1 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP DS1761-044...

  • Page 49: Anruf An Zentrale

    ANRUF AN ZENTRALE Es gibt 2 Möglichkeiten, die Zentrale anzurufen: 1. Modus mit mehreren Aufgaben mit Hand Display einschalten). • Display einschalten (siehe Gestensteuerung • 4 Handbewegungen ausführen, wenn das Display eingeschaltet ist. <4 s <1 s <1 s <1 s BEEP BEEP BEEP...

  • Page 50: Selbsteinschaltung

    2. Modus mit Durchgang mit Handstopp • 1 Handbewegung mit einer Verweilzeit von mehr als 1 Sekunde über dem Sensor. >1 s BEEP BEEP BEEP SELBSTEINSCHALTUNG Display einschalten). • Display einschalten (siehe Gestensteuerung • Bei eingeschaltetem Display 1 Handbewegung ausführen. <1 s BEEP BEEP...

  • Page 51: Bildweiterleitung

    BILDWEITERLEITUNG Wartezeit auf Abheben (während Eingang eines Anrufs) • Während des Rufeingangs eine Handbewegung über der Slave Videosprechanlage ausführen, auf der man das Bild des Anrufers sehen möchte. • • <1 s BEEP BEEP BEEP ANZEIGE DER KAMERAS EVENTUELLER ZUSÄTZLICHER RUFEINHEITEN In auto-on mode Aktivieren Sie die selbsteinschaltung (siehe Gestenbefehl Selbsteinschaltung).

  • Page 52: Nederlands

    NEDERLANDS Interactive Links LINKLINKLINK Het document bevat INTERACTIEVE LINKS om raadpleging sneller en efficiënter te maken. INHOUDSOPGAVE GEBARENCOMMANDO’S INSCHAKELEN DISPLAY ..........................53 ACTIVERING VAN DE VOICE ......................... 53 HET GESPREK BEËINDIGEN ......................... 55 OPENING VOETGANGERSDEUR........................55 OPENING AUTOPOORT ..........................57 OPROEP NAAR DE RECEPTIECENTRALE ....................

  • Page 53: Inschakelen Display

    INSCHAKELEN DISPLAY • Passeer 1 keer als het display is uitgeschakeld. <1 s IR-Sensor BEEP BEEP BEEP BEEP BEEP ACTIVERING VAN DE VOICE De activering van de voice kan in de volgende 2 modi worden geactiveerd: 1. Wachten op het opnemen (tijdens het ontvangen van een oproep) •...
  • Page 54 2. Automatische inschakeling Inschakelen display). • Schakel het display in (zie gebarenbediening • Passeer 1 keer als het display is ingeschakeld. • Passeer tot slot 2 keer wanneer op het display de afbeelding van het oproepstation wordt weergegeven. <2 s <1 s <1 s BEEP...

  • Page 55: Het Gesprek Beëindigen

    HET GESPREK BEËINDIGEN In voice • Passeer 2 keer als de beeldintercom in communicatie is. <2 s <1 s <1 s BEEP BEEP BEEP BEEP OPENING VOETGANGERSDEUR AANDACHT! Om de volgende bewegingsopdracht te gebruiken, moet de voetgangersdeur in het systeem zijn is niet geconfigureerd in de modus “Onder geheim”.
  • Page 56 2. In voice • Passeer 1 keer als de beeldintercom in communicatie is met een oproepstation. <1 s BEEP BEEP BEEP DS1761-044...

  • Page 57: Opening Autopoort

    OPENING AUTOPOORT AANDACHT! Om de volgende bewegingsopdracht te gebruiken, moet de autopoort in het systeem zijn:is niet geconfigureerd in de modus “Onder geheim”. De autopoort kan op de volgende 2 manieren worden geopend: 1. In rust Inschakelen display). • Schakel het display in (zie gebarenbediening •...
  • Page 58 2. In voice • Passeer 3 keer als de beeldintercom in communicatie is met een oproepstation. <3 s <1 s <1 s <1 s BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP BEEP DS1761-044...

  • Page 59: Oproep Naar De Receptiecentrale

    OPROEP NAAR DE RECEPTIECENTRALE Het is mogelijk om op de volgende 2 manieren naar de centrale te bellen: 1. Modus met meerdere overdrachten Inschakelen display). • Schakel het display in (zie gebarenbediening • Passeer ten slotte 4 keer wanneer het display is ingeschakeld. <4 s <1 s <1 s...

  • Page 60: Automatische Inschakeling

    2. Modus met doorgang met de handstop • Passeer 1 keer met een stop langer dan 1 seconde op de sensor. >1 s BEEP BEEP BEEP AUTOMATISCHE INSCHAKELING Inschakelen display). • Schakel het display in (zie gebarenbediening • Passeer 1 keer als het display is ingeschakeld. <1 s BEEP BEEP...

  • Page 61: Heen En Weer Schakelen Video

    HEEN EN WEER SCHAKELEN VIDEO Wachten op het opnemen (tijdens het ontvangen van een oproep) • Passeer 1 keer op de slave-beeldintercom waarvan men de afbeelding van de beller wil zien tijdens het ontvangen van een oproep. <1 s BEEP BEEP BEEP TONEN VAN DE CAMERA’S VAN EVENTUELE EXTRA...
