2. INSTALACIÓN
¡ATENCIÓN! Para un funcionamiento correcto de los mandos gestuales (Gesture), no instalar el
dispositivo en lugares donde quede expuesto directamente a los rayos solares, ya que el sensor IR
es sensible a la luz.

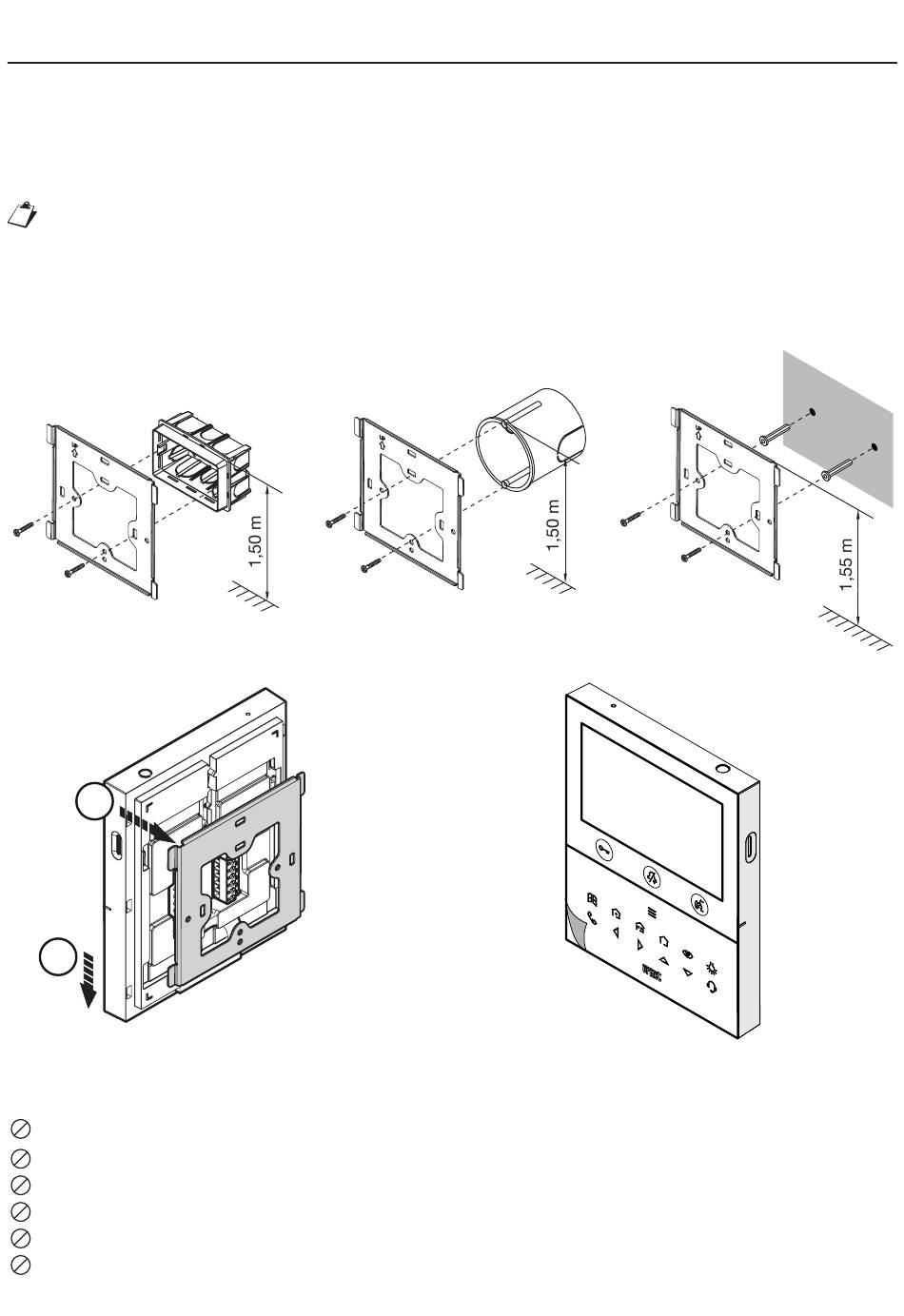

• Fijar a la pared la caja empotrada mod. 503 o la caja empotrada Ø 60 a la altura indicada en el dibujo
siguiente.
La caja empotrada Mod. 503 se puede instalar tanto horizontal como verticalmente.
• Fijar el soporte en la caja para empotrar o en la pared, según se indica.
• Hacer las conexiones al tablero de bornes.
• Fijar el videointerfono en el soporte.
• Retirar la película de protección de la
• Encienda el sistema desde la red eléctrica.
Caja Mod. 503
n° 2 M3,5 x 19 mm
incluidos
1
2
2.1. DESCRIPCIÓN DE LOS BORNES
}
S-
Repetición de llamada
S+
]
Alarma pánico
PANIC
]
Llamada al piso
FC
DS1761-035
pantalla.
Caja Ø 60 mm
n° 2 M3,5 x 19 mm
de cabeza avellanada
n° 2 tornillos y tacos
incluidos
