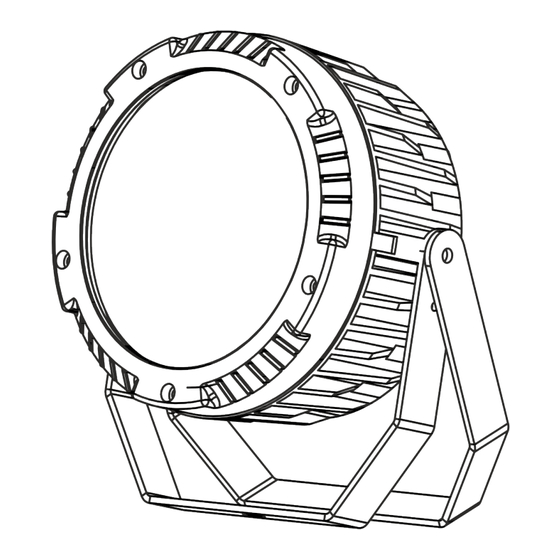

- Page 1 LED PAR 64 7x10W RGBW Alu Cast -IP65- Mk2 P7110002 / P7110005 / P7110008 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED PAR 64 7x10W RGBW Alu Cast -IP65- Mk2 [P7110002 / P7110005 / P7110008] Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal.......................... -
Page 3: Introduction
INTRODUCTION Thank you for purchasing LED PAR 64 7x10W RGBW Alu Cast –IP65- Mk2. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
• AC OUT (P7110008): Integrated power cord with IP65 plug • DMX IN / OUT (P7110002 / P7110005): Integrated cable with Neutrik IP65 XLR – 3 pin plug • DMX IN / OUT (P7110008): Integrated cable with IP65 plug •... -
Page 5: Voltage Specification
50/60Hz Connecting power supply The connection is performed using integrated power cable with PowerCON TRUE1 connector (P7110002), integrated IP65 power cable (P7110008) or integrated power cable with IP44 schuko plug. The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. - Page 6 LED PAR 64 7x10W RGBW Alu Cast -IP65- Mk2 [P7110002 / P7110005 / P7110008] Classic 8 [8CH] Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-10: No Function CH 2 Strobe 11-255: Strobe 1-20Hz CH 3 0-255: 0-100% CH 4...
- Page 7 Pro 6 [6CH] Channel Function Effect CH 1 0-255: 0-100% CH 2 Green 0-255: 0-100% CH 3 Blue 0-255: 0-100% CH 4 White 0-255: 0-100% CH 5 Dimmer 0-255: 0-100% 0-10: no function CH 6 Strobe 11-255: strobe 1-20Hz Pro 7 [7CH] Channel Function Effect...
- Page 8 LED PAR 64 7x10W RGBW Alu Cast -IP65- Mk2 [P7110002 / P7110005 / P7110008] CH 5 Blue 0-255: 0-100% CH 6 Blue fine 0-255: fine adjustment CH 7 White 0-255: 0-100% CH 8 White fine 0-255: fine adjustment Flash A-DMX [8CH]...
-
Page 9: Wprowadzenie
WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 64 7x10W RGBW Alu Cast –IP65- Mk2. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 10: Instalacja
AC IN (P7110008): Zintegrowany przewód zasilający z wtyczką IP65 + adapter schuko AC OUT (P7110008): Zintegrowany przewód zasilający z wtyczką IP65 • DMX IN / OUT (P7110002 / P7110005): zintegrowany przewód z wtyczką Neutrik XLR IP65 3- • DMX IN / OUT (P7110008): zintegrowany przewód z wtyczką IP65 •... -
Page 11: Podłączenie Sygnału Dmx
DMX (wejście/wyjście) – złącza: IP65 - XLR 3-pin (P7110002 / P7110005) lub IP65 (P7110008) Zasilanie (wejście/wyjście) - złącza: IP65 Neutrik® powerCON® TRUE1 (P7110002) lub IP65 (P7110008) Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski (P7110002) Specyfikacja zasilania Napięcie zasilania... -
Page 12: Instrukcja Użytkowania
LED PAR 64 7x10W RGBW Alu Cast -IP65- Mk2 [P7110002 / P7110005 / P7110008] INSTRUKCJA UŻYTKOWANIA Panel sterowania Panel sterowania wyposażony jest w wyświetlacz LCD oraz w 4 przyciski sterujące o następujących funkcjach: ESC – wyjście do menu wyższego poziomu, anulowanie zmian DOWN –... - Page 13 91-95: Biały 6500K 96-100: Biały 5600K 101-105: Biały 5000K 106-110: Biały 4500K 111-115: Biały 3200K 116-120: Biały 2500K 121-125: Biały 2200K 126-130: Macro 1 - Czerwony-Zielony-Niebieski 131-135: Macro 2 - Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały 136-140: Macro 3 - Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 141-145: Macro 4 - Czerwony-Magenta-Niebieski- Cyan -Zielony-Żółty...
- Page 14 LED PAR 64 7x10W RGBW Alu Cast -IP65- Mk2 [P7110002 / P7110005 / P7110008] CH 1 Czerwony 0-255: 0-100% CH 2 Zielony 0-255: 0-100% CH 3 Niebieski 0-255: 0-100% RGBW [4CH] Kanał Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2...
- Page 15 56-60: Miętowy 61-65: Błękitny 66-70: Jasny Cyan 71-75: Jasny Magenta 76-80: Jasnożółty 81-85: Biały 86-90: Biały 9000K 91-95: Biały 6500K 96-100: Biały 5600K 101-105: Biały 5000K 106-110: Biały 4500K 111-115: Biały 3200K 116-120: Biały 2500K 121-125: Biały 2200K 126-130: Macro 1: Czerwony-Zielony-Niebieski 131-135: Macro 2: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały...
