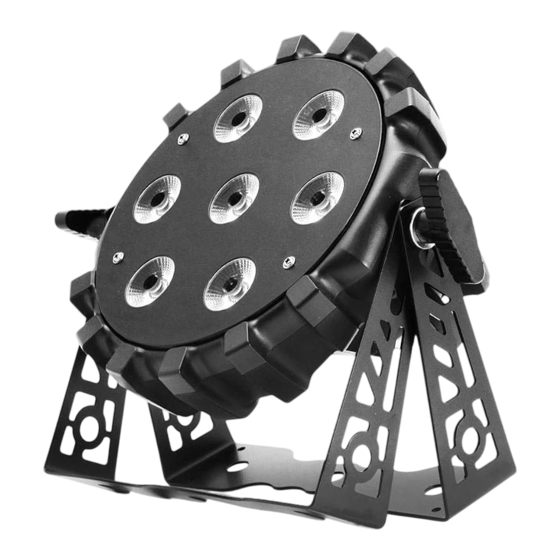

- Page 1 LED PAR 64 SLIM / SHORT 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 / P7100432 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal.......................... -
Page 3: Introduction
• Diode type: 4in1 • • Number of diodes: 7 Diode power: 10W • Beam angle: 25° [P7100408, P7100426] / 15° [P7100424] / 8° [P7100444] • Display: Color LCD 1,8” • Color: RGBW • Dimming: Linear: 0 - 100% •... -
Page 4: Installation
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 DMX standard: DMX 512 • Control interface: 4 buttons • Operating modes: DMX512, Auto, Sound-controlled, Manual color, Master • • Features: 16-bit dimming, DMX Signal regeneration, Electronic protection against overheating AC IN: powerCON •... -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 50/60Hz Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. -
Page 6: Dmx Channel List
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 DMX channel list Classic 6 [6CH] Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-10: No Function CH 2 Strobe 11-255: Strobe 1-20Hz CH 3... - Page 7 181-235: no function 236-240: sound mode 1 - step change: red-green-blue 241-245: sound mode 2 - step change: red-green-blue- cyan -magenta-yellow-white 246-250: sound mode 3 - step change: red-green-blue- cyan -magenta-yellow 251-255: sound mode 4 - step change: red-magenta-blue- cyan -green-yellow if CH7 is set to 6-125 (color) 0-5: no function...
- Page 8 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 RGB 16-bit [6CH] Channel Function Effect CH 1 0-255: 0-100% CH 2 Red fine 0-255: fine adjustment CH 3 Green 0-255: 0-100% CH 4...
- Page 9 126-130: macro 1 - step change: red-green-blue 131-135: macro 2 - step change: red-green-blue- cyan -magenta-yellow-white 136-140: macro 3 - step change: red-green-blue- cyan -magenta-yellow 141-145: macro 4 - step change: red-magenta-blue- cyan -green-yellow 146-150: macro 5 - fade: red-green-blue 151-155: macro 6 - fade: red-green-blue- cyan -magenta-yellow-white...
-
Page 10: Wprowadzenie
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 64 7x10W RGBW Mk2. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. -
Page 11: Instalacja
Moc diody: 10W • Kąt świecenia: 25° [P7100408, P7100426] / 15° [P7100424] / 8° [P7100444] • Wyświetlacz: kolorowy LCD 1,8” • • Barwa: RGBW Ściemnianie: Płynne: 0 - 100% • Ilość kanałów DMX: 3 / 4 / 6 / 6 / 6 / 7 / 8 / 8 / 8 •... -
Page 12: Podłączenie Sygnału Dmx
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 50/60Hz Podłączanie zasilania... -
Page 13: Lista Kanałów Dmx
Lista kanałów DMX Classic 6 [6CH] Kanał Funkcja Efekt CH 1 Jasność 0-255: 0-100% 0-10: brak funkcji CH 2 Strobo 11-255: Strobo 1-20Hz CH 3 Czerwony 0-255: 0-100% CH 4 Zielony 0-255: 0-100% CH 5 Niebieski 0-255: 0-100% CH 6 Biały 0-255: 0-100% Classic 8 [8CH]... - Page 14 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 181-235: brak funkcji 236-240: sterowanie dźwiękiem 1: Czerwony-Zielony-Niebieski 241-245: sterowanie dźwiękiem 2: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały 246-250: sterowanie dźwiękiem 3: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 251-255: sterowanie dźwiękiem 4: Czerwony-Magenta-Niebieski- Cyan -Zielony-Żółty...
- Page 15 RGB 16-bit [6CH] Channel Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Czerwony - precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 3 Zielony 0-255: 0-100% CH 4 Zielony – precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 5 Niebieski 0-255: 0-100% CH 6 Niebieski –...
- Page 16 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 / P7100424 / P7100426 / P7100444 / P7100431 126-130: Macro 1: Czerwony-Zielony-Niebieski 131-135: Macro 2: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały 136-140: Macro 3: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 141-145: Macro 4: Czerwony-Magenta-Niebieski- Cyan -Zielony-Żółty 146-150: Macro 5 - płynna zmiana: Czerwony-Zielony-Niebieski 151-155: Macro 6 - płynna zmiana: Czerwony-Zielony-Niebieski-...
