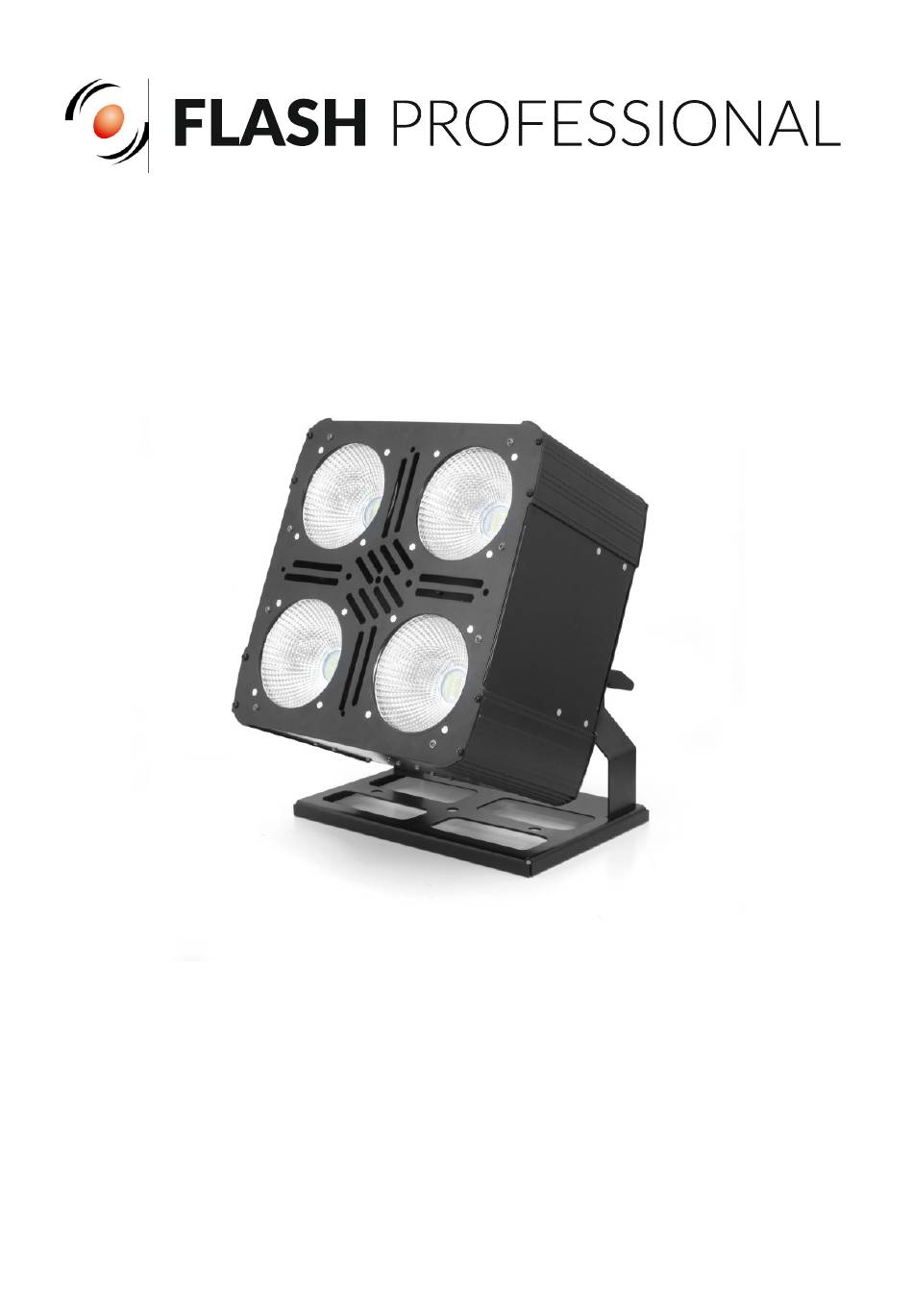

- Page 1 Blinder COB 1kW P7200002 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
Blinder COB 1kW - P7200002 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features .....................Błąd! Nie zdefiniowano zakładki. Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................ -
Page 3: Introduction
INTRODUCTION Thank you for purchasing Blinder COB 1kW. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
Blinder COB 1kW - P7200002 INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting. -
Page 5: Operation Manual
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. OPERATION MANUAL Control panel The control panel is equipped with LCD display and 4 control buttons with the following functions: MENU –... - Page 6 Blinder COB 1kW - P7200002 ENTER/MENU/ MENU/WAIT 5 SEC exit save and exit WAIT 5 SEC check Check device lifetime and Lifetime → temperature/ ENTER actual temperature (LIFETIME, TEMPERATURE) lifetime exit MENU/WAIT 5 SEC Adjust permanent color Color correction →...
-
Page 7: Dmx Channel List
DMX channel list 6CH mode Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-11: No Function CH 2 Strobo 11-255: Strobo 1-20Hz CH 3 0-255: 0-100% CH 4 Green 0-255: 0-100% CH 5 Blue 0-255: 0-100% CH 6 White 0-255: 0-100% 8CH mode Channel Function... - Page 8 Blinder COB 1kW - P7200002 24CH mode Channel Function Effect CH 1 Dimmer 1 0-255: 0-100% 0-11: No Function CH 2 Strobo 1 11-255: Strobo 1-20Hz CH 3 Red 1 0-255: 0-100% CH 4 Green 1 0-255: 0-100% CH 5...
-
Page 9: Wprowadzenie
WPROWADZENIE Dziękujemy za zakup urządzenia Blinder COB 1kW. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem Przed instalacją należy odłączyć urządzenie od sieci Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono... -
Page 10: Instalacja
Blinder COB 1kW - P7200002 Sterowanie: 4 przyciski • Tryby pracy: DMX512, Auto, Sound-controlled, Manual color, Master, Slave • Funkcje: Regeneracja sygnału DMX, Elektroniczne zabezpieczenie przed przegrzaniem • AC IN: powerCON • • AC OUT: powerCON DMX IN: XLR - 3 pin •... -
Page 11: Specyfikacja Zasilania
Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 1000W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są... - Page 12 Blinder COB 1kW - P7200002 zapisanie i wyjście MENU/CZEKAJ 5 S. przejście do nast. ENTER param. zastosowanie ODŁĄCZ SYGNAŁ anulowanie zmian MENU/CZEKAJ 5 S. ustawień DMX, CZEKAK 3 S. akt. param./wstecz Włączanie trybu Sound → włączanie ENTER → wyłączanie ENTER/MENU sterowania dźwiękiem...
-
Page 13: Lista Kanałów Dmx
Lista kanałów DMX Tryb 6CH Kanał Funkcja Działanie CH 1 Ściemnianie 0-255: 0-100% 0-11: Brak działania CH 2 Strobo 11-255: Strobo 1-20Hz CH 3 Czerwony 0-255: 0-100% CH 4 Zielony 0-255: 0-100% CH 5 Niebieski 0-255: 0-100% CH 6 Biały 0-255: 0-100% Tryb 8CH Kanał... - Page 14 Blinder COB 1kW - P7200002 24CH mode Channel Function Effect CH 1 Dimmer 1 0-255: 0-100% 0-11: No Function CH 2 Strobo 1 11-255: Strobo 1-20Hz CH 3 Red 1 0-255: 0-100% CH 4 Green 1 0-255: 0-100% CH 5...
- Page 15 www.flash-butrym.pl...
- Page 16 Blinder COB 1kW - P7200002 www.flash-butrym.pl...
