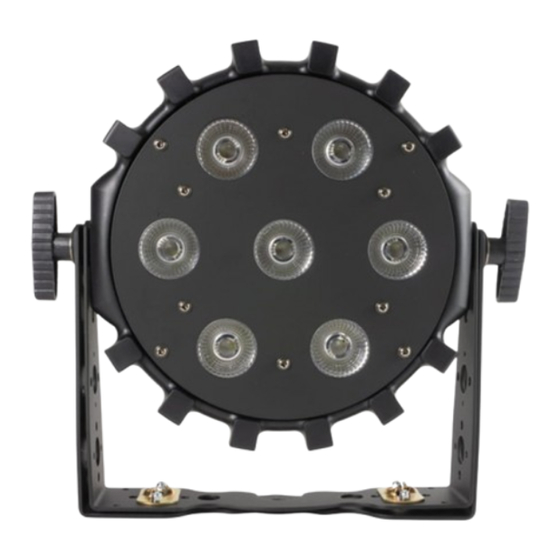

- Page 1 LED PAR 64 SLIM 7x10W RGBW -IR- Mk2 P7100418 / P7100439 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 Table of contents Introduction ..................................... 2 Safety information ................................... 2 Product information................................2 Features ....................................2 Specification ..................................2 Installation ....................................3 Connections ..................................... 3 Connecting DMX signal ..............................3 Voltage specification ................................. -
Page 3: Introduction
Voltage frequency: 50/60Hz Diode type: 4in1 Number of diodes: 7 Diode power: 10W Beam angle: 25° [P7100418] / 15° [P7100439] Display: Color LCD 1,8” Color: RGBW Dimming: Linear: 0 - 100% Number of DMX channels: 3 / 4 / 6 / 6 / 6 / 7 / 8 / 8 / 8... -
Page 4: Installation
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 DMX standard: DMX 512 Control interface: 4 buttons Operating modes: DMX512, Auto, Sound-controlled, Manual color, Master / Slave Features: 16-bit dimming, DMX Signal regeneration, Electronic protection against overheating, IR remote control ... -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 50/60Hz Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. - Page 6 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 Available macros / colors: • M.01: macro 1 - step change: red-green-blue • M.02: macro 2 - step change: red-green-blue-cyan-magenta-yellow-white • M.03: macro 3 - step change: red-green-blue-cyan-magenta-yellow • M.04: macro 4 - step change: red-magenta-blue-cyan-green-yellow •...
-
Page 7: Ir Remote Control
IR Remote control Basic remote control functions (see graphics above): Setting the brightness Setting one of 20 colors Manual setting the brightness of each RGBW LED’s Quick start of one of 6 macros (scenes) in AUTO mode Select the next / previous macro Change the macro speed Starting SOUND mode Starting DMX mode... - Page 8 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 Advanced IR remote control features: Changing fan parameters: 1.1. DISCO – brightness priority: press the DISCO button for 3s (confirmation by a yellow blink). 1.2. THEATRE – low volume priority: press the THEATRE button for 3s (confirmation by a white blink).
-
Page 9: Master / Slave
confirmed by a green blink. After entering the last digit, press the ENTER button. The correct selection of the device will be confirmed by a blue blink. Devices with an ID (IR address) other than those called by the remote control will not be selected (confirmation by a red blink). -
Page 10: Dmx Channel List
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 DMX channel list Classic 6 [6CH] Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-10: No Function CH 2 Strobe 11-255: Strobe 1-20Hz CH 3 0-255: 0-100% CH 4 Green... - Page 11 181-235: no function 236-240: sound mode 1 - step change: red-green-blue 241-245: sound mode 2 - step change: red-green-blue-cyan-magenta-yellow-white 246-250: sound mode 3 - step change: red-green-blue-cyan-magenta-yellow 251-255: sound mode 4 - step change: red-magenta-blue-cyan-green-yellow if CH7 is set to 6-125 (color) 0-5: no function 6-255: pulse speed, fast to slow CH 8...
- Page 12 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 RGB 16-bit [6CH] Channel Function Effect CH 1 0-255: 0-100% CH 2 Red fine 0-255: fine adjustment CH 3 Green 0-255: 0-100% CH 4 Green fine 0-255: fine adjustment CH 5...
- Page 13 126-130: macro 1 - step change: red-green-blue 131-135: macro 2 - step change: red-green-blue-cyan-magenta-yellow-white 136-140: macro 3 - step change: red-green-blue-cyan-magenta-yellow 141-145: macro 4 - step change: red-magenta-blue-cyan-green-yellow 146-150: macro 5 - fade: red-green-blue 151-155: macro 6 - fade: red-green-blue-cyan-magenta-yellow-white 156-160: macro 7 - fade: red-green-blue-cyan-magenta-yellow 161-165: macro 8 - fade: red-magenta-blue-cyan-green-yellow 166-170: macro 9 - fade: red-orange-yellow...
-
Page 14: Wprowadzenie
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 64 SLIM 7x10W RGBW Mk2. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być... -
Page 15: Instalacja
Moc diody: 10W Kąt świecenia: 25° [P7100418] / 15° [P7100439] Wyświetlacz: kolorowy LCD 1,8” Barwa: RGBW Ściemnianie: Płynne: 0 - 100% Ilość kanałów DMX: 3 / 4 / 6 / 6 / 6 / 7 / 8 / 8 / 8 ... -
Page 16: Podłączenie Sygnału Dmx
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką... - Page 17 Aby wybrać jeden z dostępnych kolorów lub makr należy w menu urządzenia uruchomić tryb AUTO mode. Parametr Spd widoczny na ekranie umożliwia kontrolę prędkości wybranego makra. W przypadku kolorów zmiana tego parametru umożliwia włączenie efektu STROBO (Spd w zakresie 02-99) lub stałe ustawienie koloru (Spd = 01).
-
Page 18: Pilot Zdalnego Sterowania
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 Pilot zdalnego sterowania Podstawowe funkcje pilota zdalnego sterowania (patrz: grafika powyżej): Ustawienie jasności Ustawienie jednego z 20 kolorów Ręczne ustawienie jasności barw składowych RGBW Szybkie uruchomienie jednego z 6 makr (scen) w trybie AUTO mode Wybranie kolejnego/poprzedniego makra Zmiana prędkości makra... - Page 19 Zaawansowane funkcje – ustawianie opcji urządzenia: Zmiana parametrów wentylatora: 1.1. DISCO – priorytet jasności: wciśnij przycisk DISCO przez 3s (potwierdzenie mrugnięciem w kolorze żółtym) 1.2. THEATRE – priorytet niskiej głośności: wciśnij przycisk THEA przez 3s (potwierdzenie mrugnięciem w kolorze białym) Zmiana parametrów DMX 2.1.
-
Page 20: Master / Slave
LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 3.3. Wybór urządzenia, które ma być sterowane za pomocą pilota 3.3.1. W menu urządzenia ustaw adres IR na wartość w zakresie 001-999, np. 004 (patrz punkt 3.1) 3.3.2. Na pilocie zdalnego sterowania naciśnij i przytrzymaj przycisk FIXT (potwierdzenie mrugnięciem w kolorze zielonym... -
Page 21: Lista Kanałów Dmx
Lista kanałów DMX Classic 6 [6CH] Kanał Funkcja Efekt CH 1 Jasność 0-255: 0-100% 0-10: brak funkcji CH 2 Strobo 11-255: Strobo 1-20Hz CH 3 Czerwony 0-255: 0-100% CH 4 Zielony 0-255: 0-100% CH 5 Niebieski 0-255: 0-100% CH 6 Biały 0-255: 0-100% Classic 8 [8CH]... - Page 22 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 181-235: brak funkcji 236-240: sterowanie dźwiękiem 1: Czerwony-Zielony-Niebieski 241-245: sterowanie dźwiękiem 2: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty-Biały 246-250: sterowanie dźwiękiem 3: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty 251-255: sterowanie dźwiękiem 4: Czerwony-Magenta-Niebieski-Cyan-Zielony-Żółty Dla wartości 6-125 (kolor) ustawionych w kanale 7 (CH7)
- Page 23 RGB 16-bit [6CH] Channel Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Czerwony - precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 3 Zielony 0-255: 0-100% CH 4 Zielony – precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 5 Niebieski 0-255: 0-100% CH 6 Niebieski –...
- Page 24 LED PAR 64 SLIM 7x10W RGBW Mk2 P7100418 / P7100439 126-130: Macro 1: Czerwony-Zielony-Niebieski 131-135: Macro 2: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty-Biały 136-140: Macro 3: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty 141-145: Macro 4: Czerwony-Magenta-Niebieski-Cyan-Zielony-Żółty 146-150: Macro 5 - płynna zmiana: Czerwony-Zielony-Niebieski 151-155: Macro 6 - płynna zmiana: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty-Biały 156-160: Macro 7 - płynna zmiana: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty...
