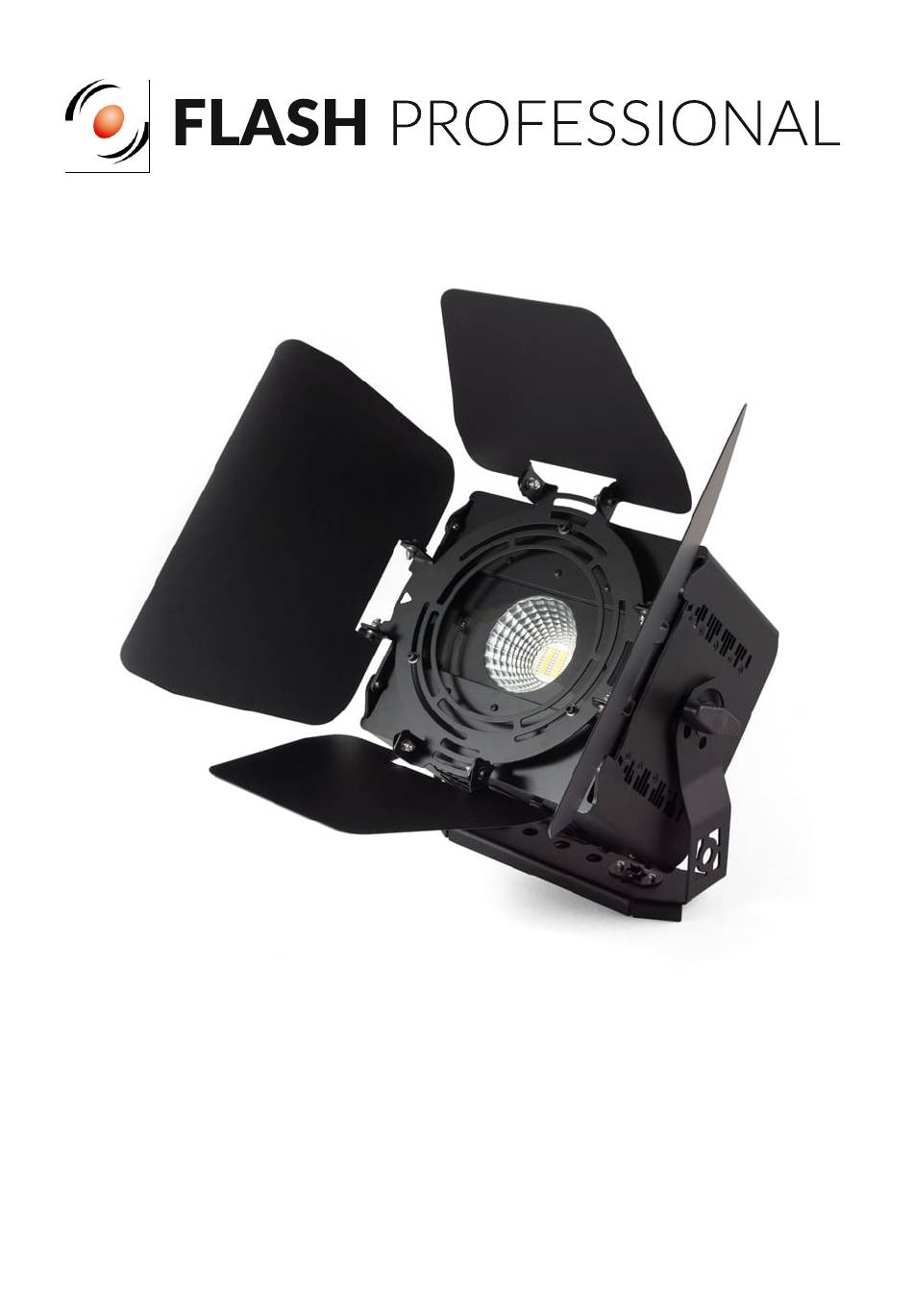

- Page 1 SQUARE 250 IP P7110029 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
SQUARE 250 IP / P7110029 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................4 Connecting power supply ........................4 Operation manual ............................ -
Page 3: Introduction
INTRODUCTION Thank you for purchasing SQUARE 250 IP. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
SQUARE 250 IP / P7110029 Operating modes: DMX512, Auto, Sound-controlled, Master / Slave • Features: 16-bit dimming, various dimming curves, bulb simulation, DMX Signal regeneration, • Electronic protection against overheating • AC IN: powerCON AC OUT: powerCON • DMX IN: XLR - 3 pin •... -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 250W 50/60Hz Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. -
Page 6: Dmx Channel List
SQUARE 250 IP / P7110029 12. Calibrated white 3400K 13. Calibrated white 3600K 14. Calibrated white 3800K 15. Calibrated white 4000K 16. Calibrated white 4200K 17. Calibrated white 4400K 18. Calibrated white 4600K 19. Calibrated white 4800K 20. Calibrated white 5000K 21. - Page 7 Macro Channel - DMX values 0-5: no function • 6-10: Calibrated white 2200K • 11-15: Calibrated white 2300K • • 16-20: Calibrated white 2400K 21-25: Calibrated white 2500K • 26-30: Calibrated white 2600K • 31-35: Calibrated white 2700K • 36-40: Calibrated white 2800K •...
-
Page 8: Wprowadzenie
SQUARE 250 IP / P7110029 WPROWADZENIE Dziękujemy za zakup urządzenia SQUARE 250 IP. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem Przed instalacją... -
Page 9: Instalacja
Błysk - częstotliwość maksymalna: 20Hz • Standard DMX: DMX 512 • Sterowanie: 4 przyciski • • Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave Funkcje: 16-bit sterowanie jasnością, płynne sterowanie jasnością (możliwość wyboru krzywej • charakterystyki sterowania), symulacja żarówki (opóźniona reakcja zmianę... -
Page 10: Specyfikacja Zasilania
SQUARE 250 IP / P7110029 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 200W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). -
Page 11: Lista Kanałów Dmx
Kalibrowany biały 2600K Kalibrowany biały 2700K Kalibrowany biały 2800K Kalibrowany biały 2900K Kalibrowany biały 3000K 10. Kalibrowany biały 3100K 11. Kalibrowany biały 3200K 12. Kalibrowany biały 3400K 13. Kalibrowany biały 3600K 14. Kalibrowany biały 3800K 15. Kalibrowany biały 4000K 16. Kalibrowany biały 4200K 17. - Page 12 SQUARE 250 IP / P7110029 Kanał Strobo – wartości DMX 0-10: brak funkcji • 11-255: Strobo, wolno-szybko • Kanał Macro – wartości DMX 0-5: brak funkcji • 6-10: Kalibrowany biały 2200K • 11-15: Kalibrowany biały 2300K • 16-20: Kalibrowany biały 2400K •...
