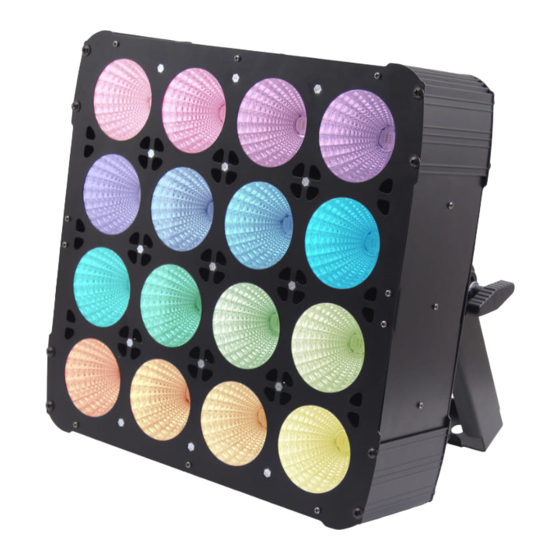

Led blinder 16x30w 4in1 cob 16 sections mk2
Hide thumbs Also See for P7200004:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LED BLINDER 16X30W 4in1 COB
16 SECTIONS Mk2
P7200004
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P7200004 and is the answer not in the manual?

Questions and answers

Related Manuals for Flash professional P7200004

Summary of Contents for Flash professional P7200004

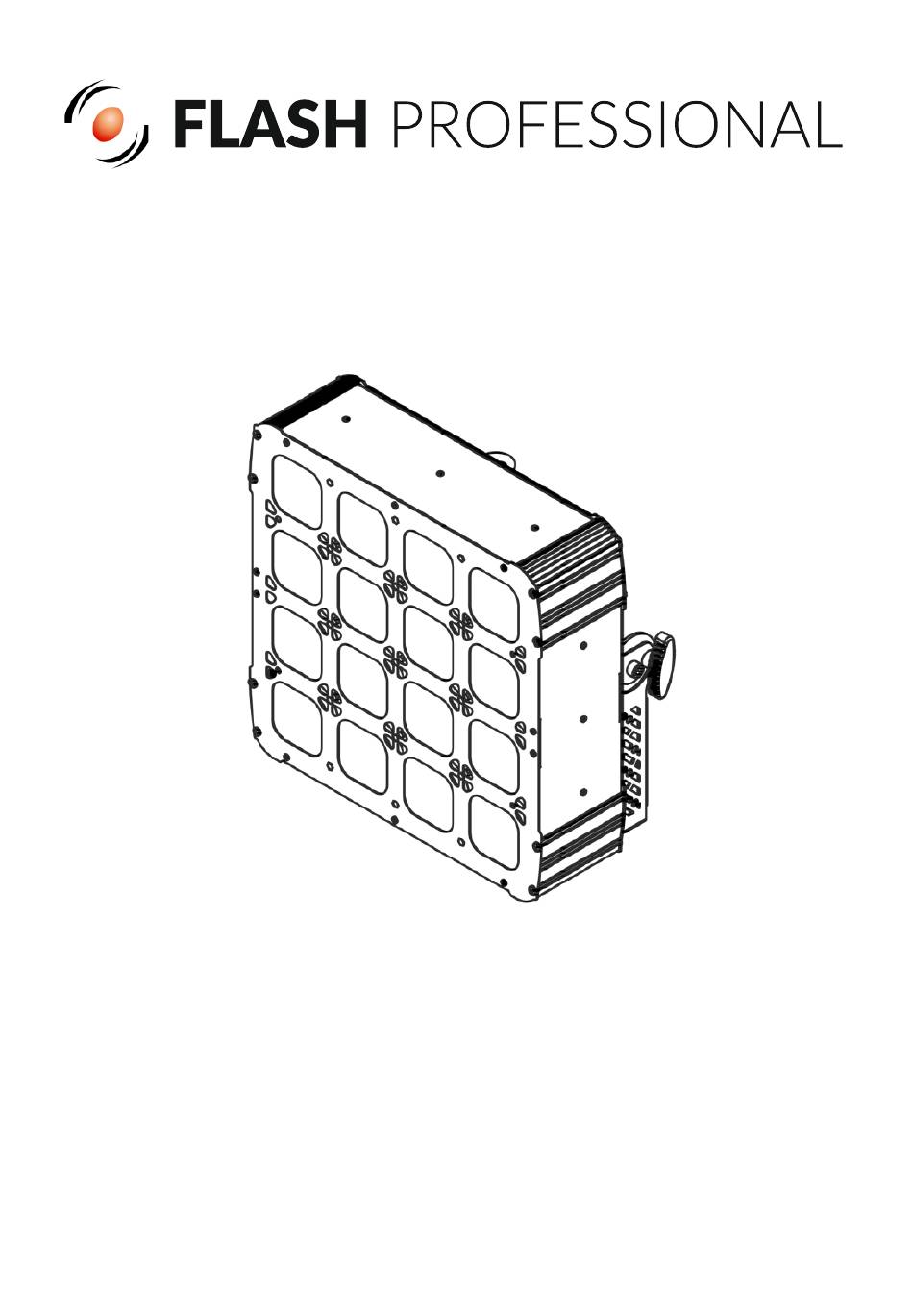

  • Page 1 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................4 Connecting power supply ........................

  • Page 3: Introduction

    INTRODUCTION Thank you for purchasing LED BLINDER 16x30W 4in1 COB 16 sections Mk2. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation.

  • Page 4: Installation

    LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004  Operating modes: DMX512, Auto, Sound-controlled, Manual color  Features: 16-bit dimming, various dimming curves, bulb simulation, 16 sections; DMX signal regeneration; Electronic protection against overheating  AC IN: powerCON ...

  • Page 5: Voltage Specification

    Voltage specification Input Voltage Total Power Frequency 100~245V 500W 50/60Hz Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded.

  • Page 6: Dmx Channel List

    LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 DMX channel list www.flash-butrym.pl...
  • Page 7 www.flash-butrym.pl...
  • Page 8 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 www.flash-butrym.pl...
  • Page 9 www.flash-butrym.pl...
  • Page 10 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 www.flash-butrym.pl...
  • Page 11 www.flash-butrym.pl...
  • Page 12 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 www.flash-butrym.pl...
  • Page 13 SPEED channel MACRO/COLOR Value function no function no function 6-10 Color: red 11-15 Color: green 16-20 Color: blue 21-25 Color: cyan 26-30 Color: magenta 31-35 Color: yellow 36-40 Color: light-red 41-45 Color: light-green 46-50 Color: light-blue 51-55 Color: orange 56-60 Color: mint 61-65 Color: sky blue...
  • Page 14 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 201-205 Multi-section macro 5: 21/12 206-210 Multi-section macro 6: 21/12 smooth 211-215 Multi-section macro 7: in-out forward 216-220 Multi-section macro 8: in-out backward 221-225 Multi-section macro 9: in-out smooth forward 226-230...

  • Page 15: Wprowadzenie

    WPROWADZENIE Dziękujemy za zakup urządzenia LED BLINDER 16x30W 4in1 COB 16 sekcji Mk2. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem Przed instalacją...

  • Page 16: Instalacja

    LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004  Regulacja ostrości (FOCUS): Nie  Ilość kanałów DMX: 30 trybów  Standard DMX: DMX 512  Sterowanie: 4 przyciski  Tryby pracy: DMX512, Auto, Sound-controlled, Manual color  Funkcje: 16-bit sterowanie jasnością, płynne sterowanie jasnością (możliwość wyboru krzywej charakterystyki sterowania), symulacja żarówki (opóźniona reakcja na zmianę...

  • Page 17: Specyfikacja Zasilania

    Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 500W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są...

  • Page 18: Lista Kanałów Dmx

    LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 Lista kanałów DMX www.flash-butrym.pl...
  • Page 19 www.flash-butrym.pl...
  • Page 20 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 www.flash-butrym.pl...
  • Page 21 www.flash-butrym.pl...
  • Page 22 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 www.flash-butrym.pl...
  • Page 23 www.flash-butrym.pl...
  • Page 24 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 www.flash-butrym.pl...
  • Page 25 Funkcja Wartość w MAKRO/KOLOR kanału kanale DMX PRĘDKOŚĆ brak funkcji brak funkcji 6-10 Kolor: red 11-15 Kolor: green 16-20 Kolor: blue 21-25 Kolor: cyan 26-30 Kolor: magenta 31-35 Kolor: yellow 36-40 Kolor: light-red 41-45 Kolor: light-green 46-50 Kolor: light-blue 51-55 Kolor: orange 56-60 Kolor: mint...
  • Page 26 LED BLINDER 16X30W 4in1 COB 16 SECTIONS Mk2 P7200004 206-210 Makro - wiele sekcji 6: 21/12 smooth 211-215 Makro - wiele sekcji 7: in-out forward 216-220 Makro - wiele sekcji 8: in-out backward 221-225 Makro - wiele sekcji 9: in-out smooth forward...
