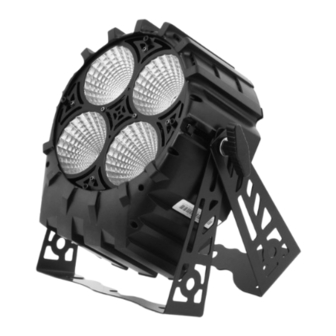

- Page 1 LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification .......................... -
Page 3: Introduction
INTRODUCTION Thank you for purchasing LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 Features: 16-bit dimming, various dimming curves, bulb simulation, DMX Signal regeneration, Electronic protection against overheating AC IN: powerCON AC OUT: powerCON DMX IN: XLR - 3 pin ... -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 120W 50/60Hz Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. -
Page 6: Dmx Channel List
LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 DMX channel list www.flash-butrym.pl... - Page 7 www.flash-butrym.pl...
- Page 8 LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 SPEED channel MACRO/COLOR Value function no function no function 6-10 Color: red 11-15 Color: green 16-20 Color: blue 21-25 Color: cyan 26-30 Color: magenta 31-35 Color: yellow 36-40 Color: light-red...
- Page 9 206-210 Multi-section macro 6: 21/12 smooth 211-215 Multi-section macro 7: in-out forward 216-220 Multi-section macro 8: in-out backward 221-225 Multi-section macro 9: in-out smooth forward 226-230 Multi-section macro 10: in-out smooth bacward 231-235 Multi-section macro 11: rainbow 236-240 Sound mode 1 241-245 Sound mode 2 246-250...
-
Page 10: Wprowadzenie
LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. -
Page 11: Instalacja
Błysk - częstotliwość maksymalna: 20Hz Standard DMX: DMX 512 Sterowanie: 4 przyciski Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave Funkcje: 16-bit sterowanie jasnością, płynne sterowanie jasnością (możliwość wyboru krzywej charakterystyki sterowania), symulacja żarówki (opóźniona reakcja zmianę... -
Page 12: Specyfikacja Zasilania
LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 120W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie). -
Page 13: Lista Kanałów Dmx
Lista kanałów DMX www.flash-butrym.pl... - Page 14 LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 www.flash-butrym.pl...
- Page 15 Funkcja Wartość w MAKRO/KOLOR kanału kanale DMX PRĘDKOŚĆ brak funkcji brak funkcji 6-10 Kolor: red 11-15 Kolor: green 16-20 Kolor: blue 21-25 Kolor: cyan 26-30 Kolor: magenta 31-35 Kolor: yellow 36-40 Kolor: light-red 41-45 Kolor: light-green 46-50 Kolor: light-blue 51-55 Kolor: orange 56-60 Kolor: mint...
- Page 16 LED PAR 64 4x30W 4in1 COB RGBW 4 SECTIONS Mk2 P7100396 206-210 Makro - wiele sekcji 6: 21/12 smooth 211-215 Makro - wiele sekcji 7: in-out forward 216-220 Makro - wiele sekcji 8: in-out backward 221-225 Makro - wiele sekcji 9: in-out smooth forward...
