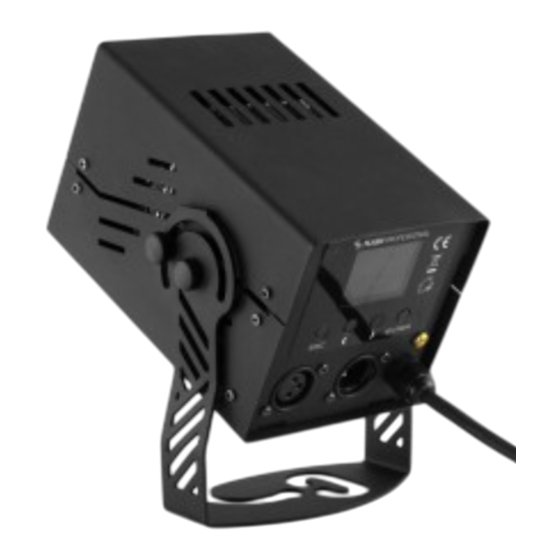

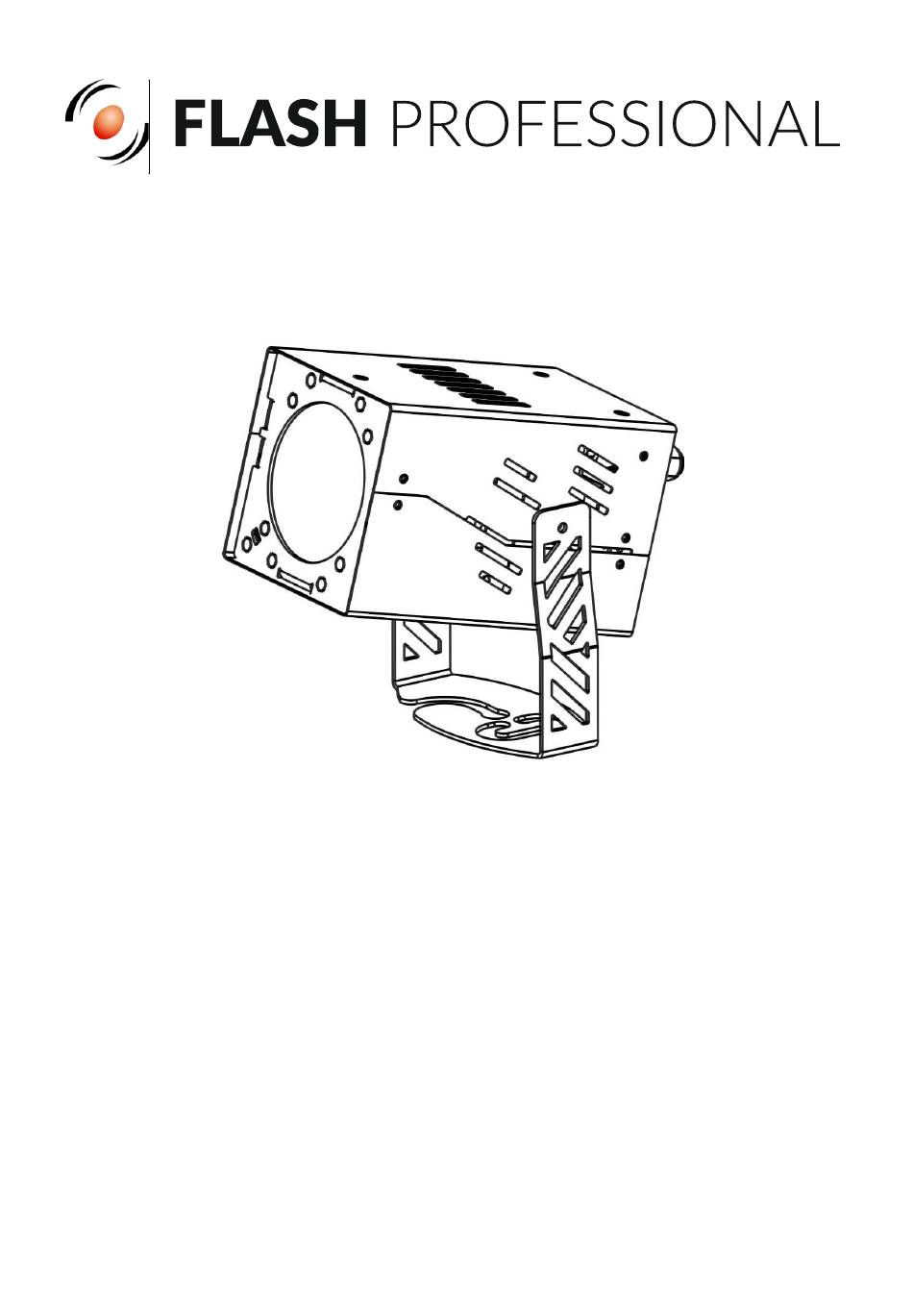

- Page 1 LED Pixel 30W RGBW 4in1 -IR remote- P9800025 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 Table of contents Introduction ..................................... 2 Safety information ................................... 2 Product information................................2 Features ....................................2 Specification ..................................2 Installation ....................................3 Connections ..................................... 3 Connecting DMX signal ..............................3 Voltage specification ................................. 4 Connecting power supply ............................... -
Page 3: Introduction
INTRODUCTION Thank you for purchasing LED Pixel 30W RGBW 4in1 –IR remote-. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 Housing made: Steel • Cooling: Active • Height [cm]: 16 • • Width [cm]: 12 Depth [cm]: 19 • Weight [kg]: 1,2 • INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 50/60Hz Connecting power supply The connection is performed using integrated power cable. The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. - Page 6 LED Pixel 30W RGBW 4in1 –IR remote- P9800025 • C.01: red • C.02: green • C.03: blue • C.04: cyan • C.05: magenta • C.06: yellow • C.07: light-red • C.08: light-green • C.09: light-blue • C.10: orange • C.11: mint •...
-
Page 7: Ir Remote Control
IR Remote control Basic remote control functions (see graphics above): Setting the brightness Setting one of 20 colors Manual setting the brightness of each RGBW LED’s Quick start of one of 6 macros (scenes) in AUTO mode Select the next / previous macro Change the macro speed Starting SOUND mode - Inactive Starting DMX mode... - Page 8 LED Pixel 30W RGBW 4in1 –IR remote- P9800025 Advanced IR remote control features: Changing fan parameters: 1.1. DISCO – brightness priority: press the DISCO button for 3s (confirmation by a yellow blink). 1.2. THEATRE – low volume priority: press the THEATRE button for 3s (confirmation by a white blink).
-
Page 9: Master / Slave
3.3.3. Within 5 seconds start entering the device ID (IR address) of the lamp you want to control, for example 004 (always give all three digits of the ID). Each received digit will be confirmed by a green blink. After entering the last digit, press the ENTER button. The correct selection of the device will be confirmed by a blue blink. -
Page 10: Dmx Channel List
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 DMX channel list Classic 6 [6CH] Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-10: No Function CH 2 Strobe 11-255: Strobe 1-20Hz CH 3 0-255: 0-100% CH 4 Green 0-255: 0-100%... - Page 11 181-235: no function 236-240: Inactive - sound mode 1 - step change: red-green-blue 241-245: Inactive - sound mode 2 - step change: red-green-blue- cyan -magenta-yellow- white 246-250: Inactive - sound mode 3 - step change: red-green-blue- cyan -magenta-yellow 251-255: Inactive - sound mode 4 - step change: red-magenta-blue- cyan -green-yellow if CH7 is set to 6-125 (color)
- Page 12 LED Pixel 30W RGBW 4in1 –IR remote- P9800025 RGB 16-bit [6CH] Channel Function Effect CH 1 0-255: 0-100% CH 2 Red fine 0-255: fine adjustment CH 3 Green 0-255: 0-100% CH 4 Green fine 0-255: fine adjustment CH 5 Blue...
- Page 13 126-130: macro 1 - step change: red-green-blue 131-135: macro 2 - step change: red-green-blue- cyan -magenta-yellow-white 136-140: macro 3 - step change: red-green-blue- cyan -magenta-yellow 141-145: macro 4 - step change: red-magenta-blue- cyan -green-yellow 146-150: macro 5 - fade: red-green-blue 151-155: macro 6 - fade: red-green-blue- cyan -magenta-yellow-white...
-
Page 14: Wprowadzenie
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 WPROWADZENIE Dziękujemy za zakup urządzenia LED Pixel 30W RGBW 4w1 –IR remote-. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 15: Instalacja
Funkcje: 16-bitowa rozdzielczość regulacji jasności, Regeneracja sygnału DMX, Elektroniczne • zabezpieczenie przed przegrzaniem, Pilot zdalnego sterowania IR AC IN: zintegrowany przewód zasilający • • DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin • Stopień ochrony IP: IP20 •... -
Page 16: Specyfikacja Zasilania
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu integrowanego przewodu zasilającego. Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry zasilania sieci energetycznej są... - Page 17 Dostępne makra / kolory: M.01: Makro 1: Czerwony-Zielony-Niebieski • M.02: Makro 2: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty-Biały • M.03: Makro 3: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty • M.04: Makro 4: Czerwony-Magenta-Niebieski-Cyan-Zielony-Żółty • M.05: Makro 5 - płynna zmiana: Czerwony-Zielony-Niebieski • • M.06: Makro 6 - płynna zmiana: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty-Biały M.07: Makro 7 - płynna zmiana: Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty •...
-
Page 18: Pilot Zdalnego Sterowania
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 Pilot zdalnego sterowania Podstawowe funkcje pilota zdalnego sterowania (patrz: grafika powyżej): Ustawienie jasności Ustawienie jednego z 20 kolorów Ręczne ustawienie jasności barw składowych RGBW Szybkie uruchomienie jednego z 6 makr (scen) w trybie AUTO mode Wybranie kolejnego/poprzedniego makra Zmiana prędkości makra... - Page 19 Zaawansowane funkcje – ustawianie opcji urządzenia: Zmiana parametrów wentylatora: 1.1. DISCO – priorytet jasności: wciśnij przycisk DISCO przez 3s (potwierdzenie mrugnięciem w kolorze żółtym) 1.2. THEATRE – priorytet niskiej głośności: wciśnij przycisk THEA przez 3s (potwierdzenie mrugnięciem w kolorze białym) Zmiana parametrów DMX 2.1.
-
Page 20: Master / Slave
LED Pixel 30W RGBW 4in1 –IR remote- P9800025 3.3. Wybór urządzenia, które ma być sterowane za pomocą pilota 3.3.1. W menu urządzenia ustaw adres IR na wartość w zakresie 001-999, np. 004 (patrz punkt 3.1) 3.3.2. Na pilocie zdalnego sterowania naciśnij i przytrzymaj przycisk FIXT (potwierdzenie mrugnięciem w kolorze zielonym... -
Page 21: Lista Kanałów Dmx
Lista kanałów DMX Classic 6 [6CH] Kanał Funkcja Efekt CH 1 Jasność 0-255: 0-100% 0-10: brak funkcji CH 2 Strobo 11-255: Strobo 1-20Hz CH 3 Czerwony 0-255: 0-100% CH 4 Zielony 0-255: 0-100% CH 5 Niebieski 0-255: 0-100% CH 6 Biały 0-255: 0-100% Classic 8 [8CH]... - Page 22 LED Pixel 30W RGBW 4in1 –IR remote- P9800025 181-235: brak funkcji 236-240: (nieaktywne) sterowanie dźwiękiem 1: Czerwony-Zielony-Niebieski 241-245: (nieaktywne) sterowanie dźwiękiem 2: Czerwony-Zielony-Niebieski- Cyan Magenta-Żółty-Biały 246-250: (nieaktywne) sterowanie dźwiękiem 3: Czerwony-Zielony-Niebieski- Cyan Magenta-Żółty 251-255: (nieaktywne) sterowanie dźwiękiem 4: Czerwony-Magenta-Niebieski- Cyan Zielony-Żółty...
- Page 23 RGB 16-bit [6CH] Channel Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Czerwony - precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 3 Zielony 0-255: 0-100% CH 4 Zielony – precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 5 Niebieski 0-255: 0-100% CH 6 Niebieski –...
- Page 24 LED Pixel 30W RGBW 4in1 –IR remote- P9800025 126-130: Macro 1: Czerwony-Zielony-Niebieski 131-135: Macro 2: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały 136-140: Macro 3: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 141-145: Macro 4: Czerwony-Magenta-Niebieski- Cyan -Zielony-Żółty 146-150: Macro 5 - płynna zmiana: Czerwony-Zielony-Niebieski 151-155: Macro 6 - płynna zmiana: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały...
