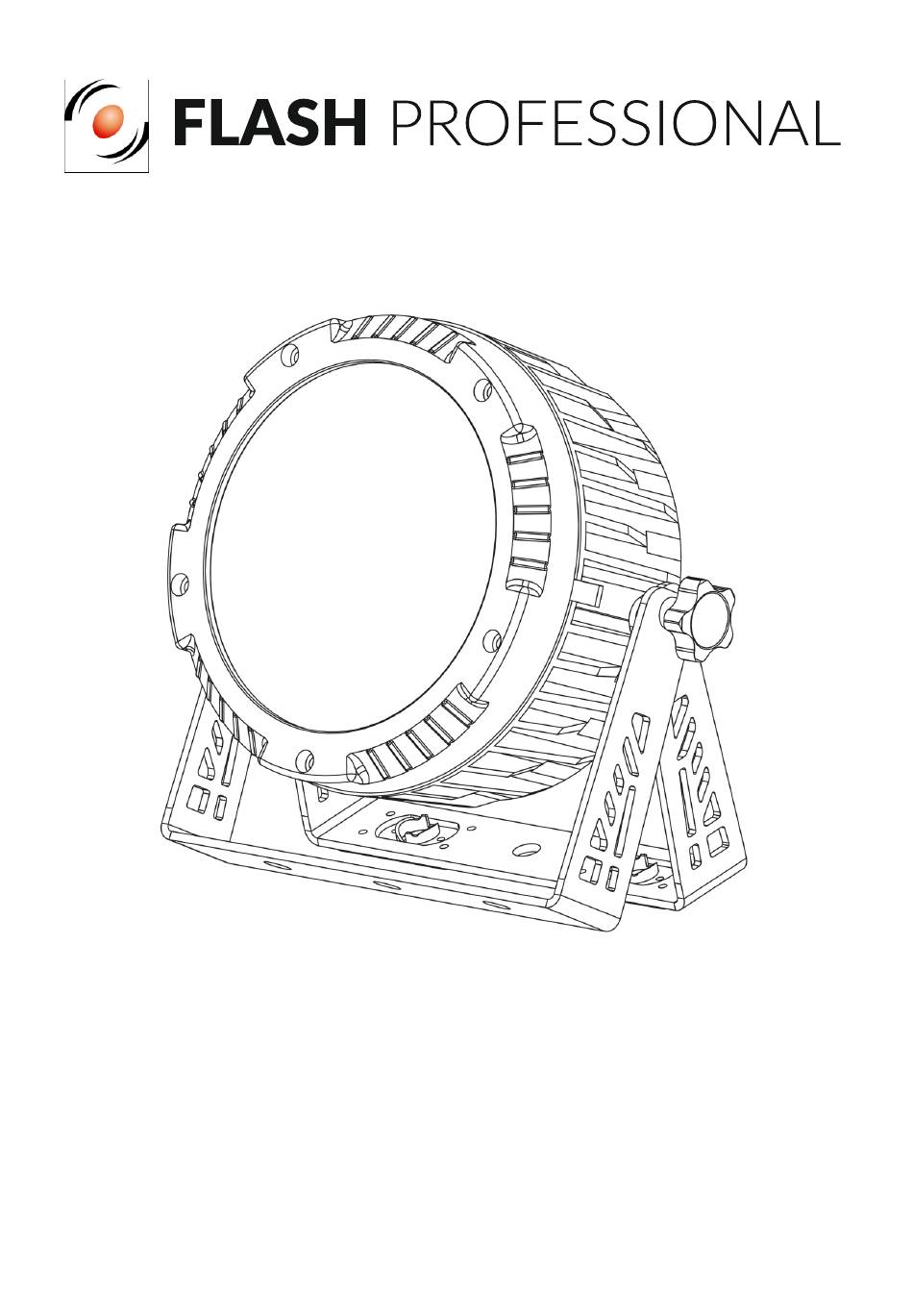

- Page 1 LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets P7110027 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Features ............................... 2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Voltage specification .......................... -
Page 3: Introduction
INTRODUCTION Thank you for purchasing LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] DMX standard: DMX 512 • Control interface: 4 buttons • Operating modes: DMX512, Auto, Manual color, Master • • Features: 16-bit dimming, DMX Signal regeneration, Electronic protection against overheating AC IN / OUT (P7110002): Integrated power cord with IP65 Neutrik®... -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 190W 50/60Hz Connecting power supply The connection is performed using power cable with PowerCON TRUE1 connector (P7110002). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. - Page 6 LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] Classic 8 [8CH] Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-10: No Function CH 2 Strobe 11-255: Strobe 1-20Hz CH 3 0-255: 0-100% CH 4...
- Page 7 Pro 6 [6CH] Channel Function Effect CH 1 0-255: 0-100% CH 2 Green 0-255: 0-100% CH 3 Blue 0-255: 0-100% CH 4 White 0-255: 0-100% CH 5 Dimmer 0-255: 0-100% 0-10: no function CH 6 Strobe 11-255: strobe 1-20Hz Pro 7 [7CH] Channel Function Effect...
- Page 8 LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] CH 5 Blue 0-255: 0-100% CH 6 Blue fine 0-255: fine adjustment CH 7 White 0-255: 0-100% CH 8 White fine 0-255: fine adjustment Flash A-DMX [8CH]...
-
Page 9: Wprowadzenie
WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować... -
Page 10: Instalacja
LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] Typ diody: 4w1 • Ilość diod: 19 • Moc diody: 10W • • Kąt świecenia: 25° Wyświetlacz: kolorowy LCD 1,8” • Barwa: RGBW • Ściemnianie: Płynne: 0 - 100% •... -
Page 11: Podłączenie Sygnału Dmx
Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski (P7110002) Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 190W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego wtyczką typu powerCON TRUE1 (P7110002). Urządzenie musi być... -
Page 12: Master / Slave
LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] Master / slave Aby uzyskać efekt sterowania Master/slave dla urządzeń połączonych szeregowo, pierwsze urządzenie w szeregu należy przełączyć w tryb Master (funkcja MASTER włączona [ON]). Kolejne urządzenia należy ustawić... - Page 13 156-160: Macro 7 - płynna zmiana: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 161-165: Macro 8 - płynna zmiana: Czerwony-Magenta-Niebieski- Cyan -Zielony-Żółty 166-170: Macro 9 - płynna zmiana: Czerwony-Pomarańczowy-Żółty 171-175: Macro 10 - płynna zmiana: Czerwony-Fioletowy-Niebieski-Magenta 176-180: Macro 11 - płynna zmiana: Zielony- Cyan -Niebieski-Fioletowy 181-235: brak funkcji 236-240: sterowanie dźwiękiem 1: Czerwony-Zielony-Niebieski...
- Page 14 LED PAR 64 19x10W RGBW 4in1 IP65 mk2 Alu Housing PowerCon True Sockets [P7110027] RGB 16-bit [6CH] Channel Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Czerwony - precyzyjnie 0-255: ustawienie precyzyjne (16-bit) CH 3 Zielony 0-255: 0-100% CH 4 Zielony –...
- Page 15 126-130: Macro 1: Czerwony-Zielony-Niebieski 131-135: Macro 2: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały 136-140: Macro 3: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 141-145: Macro 4: Czerwony-Magenta-Niebieski- Cyan -Zielony-Żółty 146-150: Macro 5 - płynna zmiana: Czerwony-Zielony-Niebieski 151-155: Macro 6 - płynna zmiana: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty-Biały 156-160: Macro 7 - płynna zmiana: Czerwony-Zielony-Niebieski- Cyan -Magenta-Żółty 161-165: Macro 8 - płynna zmiana: Czerwony-Magenta-Niebieski-...
