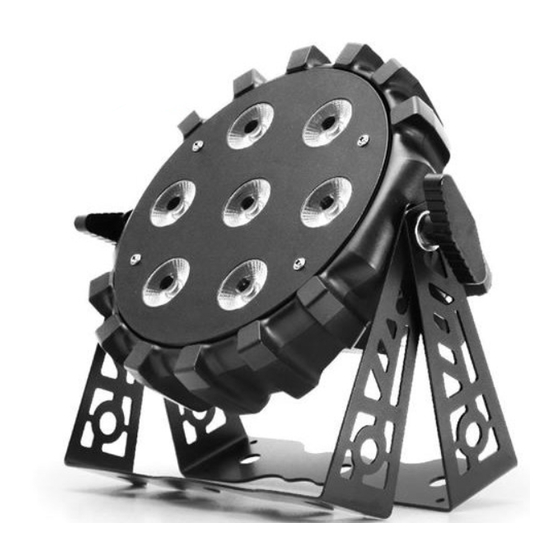

- Page 1 LED PAR 64 SLIM / SHORT 7x10W RGBW Mk2 P7100440 / P7100441 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 Table of contents Introduction ..................................... 2 Safety information ................................... 2 Product information................................2 Features ....................................2 Specification ..................................2 Installation ....................................3 Connections ..................................... 3 Connecting DMX signal ..............................3 Voltage specification ................................. -
Page 3: Introduction
INTRODUCTION Thank you for purchasing LED PAR 64 7x10W RGBW Mk2. For safety reasons and to ensure the trouble- free operation, carefully read the instructions. SAFETY INFORMATION Installation should be done by qualified personnel in order to minimize the risk of accidental electric shock Disconnect the power supply before installation. -
Page 4: Installation
LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 DMX standard: DMX 512 Control interface: 4 buttons Operating modes: DMX512, Auto, Sound-controlled, Manual color, Master Features: 16-bit dimming, DMX Signal regeneration, Electronic protection against overheating ... -
Page 5: Voltage Specification
Voltage specification Input Voltage Total Power Frequency 100~245V 50/60Hz Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. - Page 6 Set the RADIO CHANNEL parameter to the same value as the channel number of the DMX wireless transmitter (the role of the transmitter can also be fulfilled by another Flash Professional reflector equipped with the Wireless DMX system with TRANSMIT MODE mode enabled).
-
Page 7: Dmx Channel List
DMX channel list Classic 6 [6CH] Channel Function Effect CH 1 Dimmer 0-255: 0-100% 0-10: No Function CH 2 Strobe 11-255: Strobe 1-20Hz CH 3 0-255: 0-100% CH 4 Green 0-255: 0-100% CH 5 Blue 0-255: 0-100% CH 6 White 0-255: 0-100% Classic 8 [8CH] Channel... - Page 8 LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 181-235: no function 236-240: sound mode 1 - step change: red-green-blue 241-245: sound mode 2 - step change: red-green-blue-cyan-magenta-yellow-white 246-250: sound mode 3 - step change: red-green-blue-cyan-magenta-yellow 251-255: sound mode 4 - step change: red-magenta-blue-cyan-green-yellow if CH7 is set to 6-125 (color) 0-5: no function 6-255: pulse speed, fast to slow...
- Page 9 RGB 16-bit [6CH] Channel Function Effect CH 1 0-255: 0-100% CH 2 Red fine 0-255: fine adjustment CH 3 Green 0-255: 0-100% CH 4 Green fine 0-255: fine adjustment CH 5 Blue 0-255: 0-100% CH 6 Blue fine 0-255: fine adjustment RGBW 16-bit [8CH] Channel Function...
- Page 10 LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 126-130: macro 1 - step change: red-green-blue 131-135: macro 2 - step change: red-green-blue-cyan-magenta-yellow-white 136-140: macro 3 - step change: red-green-blue-cyan-magenta-yellow 141-145: macro 4 - step change: red-magenta-blue-cyan-green-yellow 146-150: macro 5 - fade: red-green-blue 151-155: macro 6 - fade: red-green-blue-cyan-magenta-yellow-white 156-160: macro 7 - fade: red-green-blue-cyan-magenta-yellow...
-
Page 11: Wprowadzenie
WPROWADZENIE Dziękujemy za zakup urządzenia LED PAR 64 7x10W RGBW Mk2. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować ryzyko przypadkowego porażenia prądem Przed instalacją... -
Page 12: Instalacja
LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 Moc diody: 10W Kąt świecenia: 25° [P7100440] / 15° [P7100441] Wyświetlacz: kolorowy LCD 1,8” Barwa: RGBW Ściemnianie: Płynne: 0 - 100% Ilość kanałów DMX: 3 / 4 / 6 / 6 / 6 / 7 / 8 / 8 / 8 ... -
Page 13: Podłączenie Sygnału Dmx
Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 100~245V 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką... -
Page 14: Bezprzewodowe Sterowanie Dmx (Wireless Dmx)
W menu urządzenia wybrać opcję: RADIO SETUP -> RECEIVE MODE. Parametr RADIO CHANNEL ustawić na wartość zgodną z numerem kanału nadajnika bezprzewodowego DMX (rolę nadajnika może pełnić również inny reflektor Flash Professional wyposażony w system Wireless DMX ustawiony w tryb TRANSMIT MODE). -
Page 15: Lista Kanałów Dmx
Nadawanie bezprzewodowe w trybie MASTER (AUTO, SOUND, MANUAL COLOR) W menu reflektora pełniącego funkcję nadajnika wybrać opcję: RADIO SETUP -> TRNSMIT MODE. Ustawić parametr RADIO CHANNEL nadajnika. W menu głównym parametr MASTER ustawić na „on”. Wybrać żądany tryb pracy (AUTO, SOUND, MANUAL COLOR) i ustawić odpowiednie parametry. - Page 16 LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 96-100: Biały 5600K 101-105: Biały 5000K 106-110: Biały 4500K 111-115: Biały 3200K 116-120: Biały 2500K 121-125: Biały 2200K 126-130: Macro 1 - Czerwony-Zielony-Niebieski 131-135: Macro 2 - Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty-Biały 136-140: Macro 3 - Czerwony-Zielony-Niebieski-Cyan-Magenta-Żółty 141-145: Macro 4 - Czerwony-Magenta-Niebieski-Cyan-Zielony-Żółty 146-150: Macro 5 –...
- Page 17 RGB [3CH] Kanał Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Zielony 0-255: 0-100% CH 3 Niebieski 0-255: 0-100% RGBW [4CH] Kanał Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Zielony 0-255: 0-100% CH 3 Niebieski 0-255: 0-100% CH 4 Biały 0-255: 0-100%...
- Page 18 LED PAR 64 SLIM -Wireless DMX- 7x10W RGBW Mk2 P7100440 / P7100441 Flash A-DMX [8CH] Channel Funkcja Efekt CH 1 Czerwony 0-255: 0-100% CH 2 Zielony 0-255: 0-100% CH 3 Niebieski 0-255: 0-100% CH 4 Biały 0-255: 0-100% CH 5 Jasność...
