Atlas Copco LTP51 H Series Product Instructions

page of 188

/ 188
Contents
Table of Contents
Bookmarks

Table of Contents

Available languages

Quick Links

Download this manual

Printed Matter No. 9836 9381 72

Valid from Serial No. A6440001

2011-01-01

LTP 51 H012-13 (45 - 100 Nm)

LTP 51 H012-13-RE

LTP 51 H008-13 (70 - 175 Nm)

LTP 51 H008-13-RE

LTP 51 H006-16-RE

LTP 51 H004-20 (145 - 320 Nm)

LTP51H004-20-RE

LTP 51 H002-20 (220 - 460 Nm)

LTP 51 H002-20-RE

LTP51H001-25-RE (300 - 900 Nm)

LTP 51H0007-25 (700 - 1500 Nm)

LTP 51 PH0003-25 (700 - 1500 Nm) 8431 0500 54

LTP 51 PH001-20 (220 - 520 Nm)

LTP 51 PH002-20 (160 - 380 Nm)

Read all safety warnings and instructions

Failure to follow the safety warnings and in-

LTP 51 PH004-13 (80 - 190 Nm)

structions may result in electric shock, fire and/

or serious injury.

Save all warnings and instructions for future

LTP 51 PH005-13 (50 - 110 Nm)

reference

LTP51 H001-25 (300 - 900 Nm)

LTP51 PH0005-25 (450 - 950 Nm)

8431 0500 07

8431 0500 08

8431 0500 15

8431 0500 16

8431 0500 24

8431 0500 31

8431 0500 32

8431 0500 49

8431 0500 50

8431 0500 52

8431 0500 53

8431 0500 56

WARNING

8431 0500 64

8431 0500 80

8431 0500 98

8431 0502 21

8431 0502 39

LTP51 H

Product Instructions

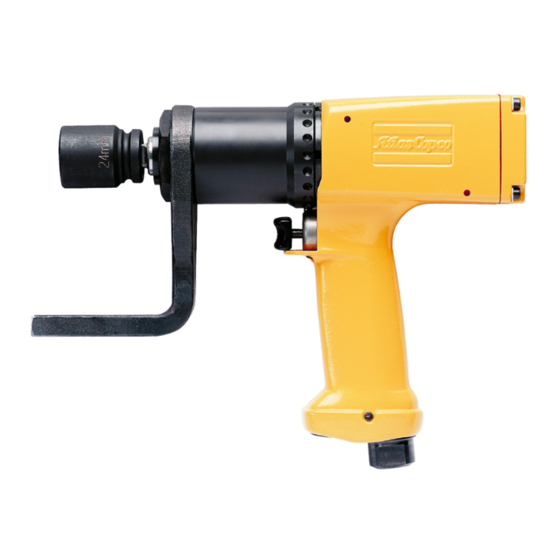

Nutrunner

Table of Contents

Need help?

Do you have a question about the LTP51 H Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Atlas Copco LTP51 H Series

Page 1 LTP51 H Printed Matter No. 9836 9381 72 Nutrunner Valid from Serial No. A6440001 Product Instructions 2011-01-01 LTP 51 H012-13 (45 - 100 Nm) 8431 0500 07 LTP 51 H012-13-RE 8431 0500 08 LTP 51 H008-13 (70 - 175 Nm) 8431 0500 15 LTP 51 H008-13-RE 8431 0500 16...
Page 2 Istruzioni sul prodotto ..............71 Productinstructies ................84 DA Produktanvisninger................. 97 NO Produktanvisninger............... 110 Tuoteohjeet..................123 SV Produktanvisningar............... 136 RU Инструкции по изделию ............149 Instrukcje produktu ............... 163 製品の説明書 ................. 174 © Atlas Copco Industrial Technique AB - 9836938172...
Page 3: General Information
When using a suspension yoke, check that it is in good condition and correctly fastened. General information EC DECLARATION OF CONFORMITY We, Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SWE- DEN declare that the product (with name, type and serial number, see front page) is in conformity with the following Directive(s): 2006/42/EC...
Page 4: Air Quality
+10°C. We also rec- ommend the installation of an Atlas Copco refrigeration-type air dryer. • Use a separate air filter of type Atlas Copco FIL. This filter removes solid particles larger than 15 microns and also removes more than 90 % of liquid water.
Page 5: Installation Proposal
The air pressure is set at as high a level as possible up to max 6.3 bar – with the aid of a compressed air regulator. Installation of an Atlas Copco regulator, type MIDI REG 15, is recommended.
Page 6 • Never put your hand on or close to the reaction bar while the machine is being used. Table No. 1 LTP51 H006–19, LTP51 H008–13, LTP51 H012–13, LTP51 PH003–19, LTP51 PH004–13 and LTP51 PH005–13 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 7 Water in the compressed air, dust and wear particles cause rust and sticking of vanes, valves etc. An air filter should be installed close to the machine (see ‘Air quality’). © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 8 Spheerol EP L2 Esso Beacon EP2 Beacon EP2 Rembrandt EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 Shell Alvania EP2 Alvania EP2 Texaco Multifak EP2 Molycote Lubricating Suntemp LE 9102 Oil treatment © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 9: Useful Information
• Use ear protection equipment in noisy environments. • Use high-quality inserted tools or consumables to minimize exposure to ex- cessive levels of vibration. • Minimize exposure to reaction forces. • When cutting: © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 10: Country Of Origin
Parts without ordering number are not delivered separately for technical rea- sons. The use of other than genuine Atlas Copco replacement parts may result in de- creased tool performance and increased maintenance and may, at the company option, invalidate all warranties.
Page 11 LTP51 H Safety and operating instructions For further information contact your Atlas Copco sales representative or e-mail us at: servaid.support@se.atlascopco.com Safety Data Sheets MSDS/SDS The safety data sheets describes chemical products sold by Atlas Copco. For more information, consult the website http://www.atlascopco.com/.
Page 12: Noise And Vibration Declaration Statement
We, Atlas Copco Industrial Technique AB, cannot be held liable for the con- sequences of using the declared values, instead of values reflecting the actual exposure, in an individual risk assessment in a work place situation over which we have no control.
Page 13 2 below. It is especially important that the surface near the trigger is carefully coated with glue. Press Rubber cover so it fits nice and thight, see illustration 3 below. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 14 Ordering No. Nm/rev. capacity Service kit* 4080 0788 91 4080 0788 80 4080 0789 91 4080 0789 80 4080 0790 91 4080 0790 80 4080 0791 91 4080 0791 80 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 15 ½ 8092 1130 31 IRTT 500A-20 ¾ 8092 1130 36 IRTT 750A-25 8092 1130 41 IRTT 1400A-25 1400 1033 8092 1130 46 IRTT 3000A-38 1½ 3000 3000 8092 1130 51 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 17 LTP51 H Service instructions Instructions for vane motor © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 18: Informations Générales
2006/42/EC Normes harmonisées appliquées : EN 792-6 Dossier technique disponible auprès de : Directeur de la qualité, Atlas Copco Industrial Technique, Stockholm, Suède. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 19: Installation
+10°C. Nous recommandons également d'installer un déshydrateur d'air Atlas Copco à réfrigération. • Utilisez un filtre à air indépendant de type Atlas Copco FIL. Ce filtre retient les particules solides supérieures à 15 microns et plus de 90 % d'eau sous forme liquide.
Page 20 Pour économiser votre temps et garantir une capacité de débit de votre installation d’air comprimé, de la ligne principale jusqu’à l’outil, nous vous proposons une installation adaptée à chaque outil. Pour plus d'information, veuillez vous reporter au catalogue Atlas Copco Indus- trial Power Tools réf. 9837 3000 01. Administration Couple de serrage Pour garantir la sécurité...
Page 21 • Pour alléger le toc dans la mesure du possible, il est recommandé de former la partie hors du coude de la manière illustrée à la fig. B. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 22 D = 83.5 mm, Wmin = 84.5 mm Torque Nm 1000 1250 1500 Angle α 21° 30° 35° 41° Example: LTP51 H002–20 D = 62 mm 500 Nm = 50° © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 23 Pour éviter tout colmatage ou toute diminution de puissance, il pourra s'avérer nécessaire de nettoyer le filtre (le cas échéant) et le filtre d'échappement entre les révisions. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 24: Informations Utiles
Étudiez votre poste de travail en lisant cette liste de directives générales d'ergo- nomie afin de voir si vous pouvez détecter des possibilités d'amélioration quant à la posture, au placement des composants ou à l'environnement de travail. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 25 • Utiliser un système d'extraction des poussières ou un masque de protection de la bouche dans les environnements poussiéreux. Pays d'origine Prière de se reporter aux informations figurant sur l'étiquette du produit. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 26 Garantie Pour toute réclamation concernant un produit, veuillez prendre contact avec votre représentant Atlas Copco. La prise en charge dans le cadre de la garantie n'est acceptée que si le produit a été installé, utilisé et révisé conformément aux consignes d'utilisation.
Page 27 ; ils dépendent également de la durée d'exposition et de la condition phy- sique de l'utilisateur. Notre société, Atlas Copco Industrial Technique AB, ne peut en aucun cas être tenue responsable des conséquences de l'utilisation des valeurs déclarées à...
Page 28 Dans de tels cas, le couple pourra être augmenté de 10 à 20 % et si nécessaire on pourra également appliquer un type quelconque de liquide frein-filet faible ou moyen. Exemple © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 30 LTP51 H Toc de réaction Instructions concernant le moteur à palettes © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 31: Allgemeine Informationen
Seriennummer laut Deckblatt) die folgende(n) Richtlinie(n) erfüllt: 2006/42/EC Angewandte harmonisierte Normen: EN 792-6 Technische Datei erhältlich von: Qualitätsmanager, Atlas Copco Industrial Technique, Stockholm, Schweden Stockholm, den 01.07.13 Tobias Hahn, Generaldirektor © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 32 Einsatz von Druckluft mit einem Taupunkt von 10°C. Die Installati- on eines Atlas Copco-Kühllufttrockners wird empfohlen. • Verwenden Sie einen separaten Luftfilter vom Typ Atlas Copco FIL. Dieser sorgt für die Abscheidung von Feststoffteilchen mit einer Größe über 15 Mi- krometer sowie mehr als 90 % des flüssigen Wassers.
Page 33 Sicherheit und Bedienungsanleitung • Vor dem Anschluß den Schlauch sauber blasen. Montageempfehlung Die Installations-Kits von Atlas Copco sind alle für eine optimale Leistung Ih- rer Werkzeuge ausgelegt.Wir haben unsere Installations-Sätze unterteilt für Ma- terial-abtragende- und Montagewerkzeuge.Hiermit können Sie eine Installation in wenigen Minuten durchführen, denn alle Komponenten sind komplett vor-...
Page 34 • Nach dem Biegen in Raumtemperatur abkühlen lassen und danach abschre- cken. • Damit der Gegenhalter so leicht wie möglich wird, empfiehlt sich eine Aus- formung der Bügelpartie hinter der Biegung, siehe Abb. B. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 35 D = 83.5 mm, Wmin = 84.5 mm 1000 1250 1500 Torque Nm Angle α 21° 30° 35° 41° Example: LTP51 H002–20 D = 62 mm 500 Nm = 50° © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 36 Es ist wichtig, dass die Gewindeanschlüsse der Maschine korrekt festgezogen sind, d.h. in Übereinstimmung mit den Daten in den Explosionszeichnungen. Vor dem Zusammenbau die Gewinde mit Fett schmieren. Beim Zusammenbau: Alle O-Ringe mit Fett schmieren. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 37: Nützliche Informationen
Molycote BR2 Plus Nützliche Informationen Melden Sie sich auf der Website von Atlas Copco an: www.atlascopco.com Auf unserer Website finden Sie Informationen zu unseren Produkten, Zubehör und Ersatzteilen sowie diverse Veröffentlichungen. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 38 Pistolengriffmodellen eine Vorrichtung zur Aufnahme von Re- aktionsmomenten von über 10 Nm und bei Stabmodellen zur Aufnahme von Reaktionsmomenten von über 4 Nm zu verwenden. • Bei Verwendung von Schraubern mit Direktantrieb: © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 39: Garantie
Teile ohne Bestellnummer werden aus technischen Gründen nicht separat gelie- fert, ebenso Teile, die in Wartungskits enthalten sind. Die Anwendung anderer als Original Atlas Copco-Ersatzteile kann zu vermin- derter Leistung und steigenden Wartungsbedarf führen und kann,entsprechend der Wahl des Unternehmens, alle Garantien ungültig machen.
Page 40 Die Sicherheitsdatenblätter stellen Angaben zu von Atlas Copco erhältlichen Chemikalien bereit. Weitere Informationen finden Sie auf der Website http://www.atlascopco.com/. Wählen Sie hierzu Produkte - Sicherheitsdatenblätter und befolgen Sie die auf der Seite angegebenen Anweisungen. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 41 Auslegung des Arbeitsplatzes ab, sowie von der Expositionsdauer und der physischen Verfassung der Bedienperson. Wir, Atlas Copco Industrial Technique AB, können nicht für Folgen, die sich aus der Verwendung der von uns angegebenen Werte statt der realen Belas- tungswerte für die Risikoeinschätzung einer Arbeitsplatzsituation ergeben, haft- bar gemacht werden, da wir auf diese keinen Einfluss haben.
Page 42 Gebrauch) können die Teile nach einer gewissen Betriebszeit jedoch lose wer- den. In solchen Fällen kann das Drehmoment um 10 - 20 % erhöht werden; au- ßerdem kann je nach Bedarf ein leichter bis mittelfester Schraubensicherungs- lack aufgetragen werden. Beispiel © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 45: Información General
Directivas: 2006/42/EC Estándares armonizados aplicados: EN 792-6 Archivo técnico disponible en: Quality Manager, Atlas Copco Industrial Technique, Estocolmo, Suecia Estocolmo, 1 de julio de 2013 Tobias Hahn, Consejero delegado © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 46: Calidad Del Aire
+10°C. También se recomienda instalar un secador de aire de tipo refrigeración de Atlas Copco. • Utilice un filtro de aire independiente de Atlas Copco, de tipo FIL. Este fil- tro elimina las partículas sólidas de más de 15 micrones y más del 90% del agua líquida.
Page 47 6,3 bares, con ayuda de un regulador de aire comprimido. Se recomienda el montaje de un regulador de Atlas Copco de tipo MIDI REG 15. Aflojar el tornillo de ajuste y ajustar el par con el tornillo. Para aumentar el par, girar el tornillo en sentido horario.
Page 48 • Para que la barra de reacción de par sea lo más ligera posible, se recomienda configurar la sección fuera del doblez como muestra la Fig. B. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 49 D = 83.5 mm, Wmin = 84.5 mm 1000 1250 1500 Torque Nm Angle α 21° 30° 35° 41° Example: LTP51 H002–20 D = 62 mm 500 Nm = 50° © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 50 Limpie detenidamente todas las piezas con aguarrás o un agente limpiador simi- lar. Para evitar los atascos y la pérdida de potencia, limpie el filtro (si usa uno) y el filtro de escape entre servicios de mantenimiento. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 51: Información Útil
Piense en su estación de trabajo mientras lee esta lista de directrices ergonómi- cas generales y compruebe si encuentra áreas de mejora en la postura, el empla- zamiento de los componentes o el entorno de trabajo. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 52: País De Origen
• Utilice sistemas de extracción de polvo o mascarillas de protección en entor- nos polvorientos. País de origen Consulte la información en la etiqueta del producto. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 53 Garantía Póngase en contacto con el representante de ventas de Atlas Copco de su área para realizar cualquier tipo de reclamación. La garantía solo será válida si el producto se ha instalado, se ha utilizado y se le ha realizado el mantenimiento del modo que establecen las instrucciones de funcionamiento.
Page 54 Se recomienda mantener un programa de control sanitario de detección precoz de los síntomas relacionados con la exposición a vibraciones, con objeto de mo- dificar los procedimientos de gestión y así evitar posibles discapacidades. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 55 En estos casos, el par de apriete debe aumentarse un 10-20% y, si es necesario, también puede aplicarse algún líquido de bloqueo de roscas bajo o medio. Ejemplo © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 57 LTP51 H Barra de reacción Instrucciones para el motor de aletas © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 58: Informações Gerais
Informações gerais DECLARAÇÃO DE CONFORMIDADE DA COMUNIDADE EUROPÉIA Nós da Atlas Copco Industrial Technique AB, S-105 23 ESTOCOLMO, SUÉCIA, declaramos que este produto (com nome, tipo e número de série, ver primeira página) está em conformidade com a(s) seguinte(s) Diretiva(s):...
Page 59 Também recomendamos a instalação de um secador de ar Atlas Copco do tipo refrigeração. • Use um filtro de ar separado do tipo Atlas Copco FIL. Este filtro remove partículas sólidas com mais de 15 mícrons e mais de 90% da água líquida. O filtro deve ser instalado o mais perto possível da máquina/equipamento e...
Page 60 Verificação do binário de aperto O Atlas Copco Torque Analyser, ACTA 3000, mais um transdutor em linha de tamanho adequado, IRTT, em conjunto com as juntas de teste disponíveis são o equipamento recomendado.
Page 61 • Depois de dobrar, deixe ficar um pouco à temperatura ambiente e depois arrefeça. • Para ter a barra de reacção mais leve possível recomenda-se que a secção de fora da curva tenha a forma mostrada na Fig. B. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 62 D = 83.5 mm, Wmin = 84.5 mm 1000 1250 1500 Torque Nm Angle α 21° 30° 35° 41° Example: LTP51 H002–20 D = 62 mm 500 Nm = 50° © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 63 É importante que as ligações roscadas da máquina sejam apertadas adequadamente, ou seja, de acordo com as especificações nas imagens destacadas. Antes de montar, lubrifique as roscas com massa. Ao montar: Lubrifique as anilhas com massa. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 64: Informação Útil
Torcula 32 Texaco Aries 32 Molycote BR2 Plus Informação útil Registre-se na Atlas Copco www.atlascopco.com Você pode encontrar informações sobre nossos produtos, acessórios, peças sobressalentes e matérias publicadas em nosso site. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 65 Adapte o ajuste do torque de acordo com a resistência e a postura do operador e use um braço tensor ou uma barra de reação se o torque for muito alto. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 66 As peças sem número de pedido, assim como as peças incluídas nos kits de Manutenção, não são, por razões técnicas, entregues separadamente. A utilização de outras peças que não sejam as peças genuínas da Atlas Copco, pode resultar em uma diminuição do desempenho e num aumento da manutenção e pode, segundo opção da empresa, invalidar todas as garantias.
Page 67 Nós, Atlas Copco Industrial Technique AB, não somos responsáveis pelas consequências do uso do valores declarados, ao invés de valores refletindo a exposição atual, em uma avaliação de risco individual, em um situação de...
Page 68 Em tais casos, o torque pode ser aumentado de 10-20% e se necessário algum tipo de fluido de travamento baixo ou médio também pode ser aplicado. Exemplo © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 70 LTP51 H Barra de reacção Instruções para motor de aletas © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 71: Informazioni Generali
Informazioni generali DICHIARAZIONE CE DI CONFORMITÀ Atlas Copco Industrial Technique AB, S-105 23 STOCCOLMA, SVEZIA di- chiara che il prodotto (del tipo e con il numero di serie riportati nella pagina a fronte) è conforme alle seguenti Direttive:...
Page 72 +10°C. Si raccomanda inoltre di installare un essiccatore-refri- geratore d'aria di Atlas Copco. • Utilizzare un filtro dell’aria separato di tipo Atlas Copco FIL, che rimuova i corpi solidi di grandezza superiore a 15 micron e oltre il 90% dell’acqua.
Page 73 Se l’arresto avviene a regime elevato, provocando un forte rinculo, si racco- manda di ridurre la pressione dell’aria. Verifica della coppia di serraggio Si raccomanda l’uso dell’analizzatore di coppia Atlas Copco, ACTA 3000, e di un trasduttore in linea di dimensioni adeguate, IRTT, insieme ai giunti di prova disponibili.
Page 74 • Controllare regolarmente che l’anello di bloccaggio sia fissato saldamente. 4 Utilizzo • Prima di avviare l’utensile, applicare la barra di reazione come illustrato nella figura C, in direzione opposta al moto dell’utensile. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 75 Molykote BR2 Plus o altri prodotti equivalenti. Usare lubrificanti di buona qualità. Gli oli e i grassi menzionati nella tabella so- no esempi di lubrificanti raccomandati. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 76 Cuscinetti / Unità a ruota libera Marca Universale (ruota dentata + corona) Ruota libera Energrease LS-EP2 Energrease LS-EP2 Castrol Spheerol EP L2 Esso Beacon EP2 Beacon EP2 Rembrandt EP2 Rembrandt EP2 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 77: Informazioni Utili
Il carico sui muscoli statici può inoltre essere ridotto tenendo l'utensile in prossimità del corpo. • Verificare di fare frequenti interruzioni. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 78: Paese Di Origine
Per motivi tecnici, i ricambi senza numero di ordinazione non vengono spediti separatamente come i ricambi inclusi nei kit di assistenza. L'uso di ricambi non originali Atlas Copco può compromettere le prestazioni e comportare maggiori interventi di manutenzione nonché invalidare tutte le ga- ranzie, a discrezione dell'azienda.
Page 79 ServAid offre una funzionalità di ricerca avanzata per l'intera gamma di prodotti Atlas Copco. ServAid è disponibile in DVD e sul Web: http://servaidweb.atlascopco.com Per ulteriori informazioni, contattare il proprio rappresentante Atlas Copco op- pure scrivere una mail a: servaid.support@se.atlascopco.com Schede informative in materia di sicurezza MSDS/SDS Le schede informative in materia di sicurezza descrivono i prodotti chimici commercializzati da Atlas Copco.
Page 80 Atlas Copco Industrial Technique AB non può essere ritenuta responsabile per le conseguenze derivanti dall'utilizzo dei valori dichiarati, invece di valori che riflettono l'esposizione effettiva, in una valutazione del rischio individuale in una situazione lavorativa sulla quale Atlas non ha alcun controllo.
Page 81 In casi del genere si può aumentare la coppia del 10-20% e, se necessario, può anche essere applicato un liquido frenafiletti a bassa-media resistenza. Esempio © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 83 LTP51 H Barra di reazione Istruzioni per il motore a pale © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 84: Algemene Informatie
Blijf met handen, lang haar en losse kleding van de draaiende dop verwijderd. Algemene informatie EU-VERKLARING VAN OVEREENSTEMMING Wij, Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SWE- DEN verklaren dat het product (met naam, type- en serienummer, zie voorpagi- na) in overeenstemming is met de volgende norm(en):...
Page 85 Ook de installatie van een Atlas Copco luchtdroger van koelingtype wordt aanbevolen. • Gebruik een afzonderlijk luchtfilter van het type Atlas Copco FIL. Dit ver- wijdert vaste deeltjes groter dan 15 micron en meer dan 90% van vloeibaar water. Monteer het filter zo dicht mogelijk bij de machine, vóór enige ande- re unit voor het prepareren van lucht zoals REG of DIM (zie a.u.b.
Page 86 Stel de luchtdruk met een luchtdrukregelaar in op een zo hoog mogelijke druk tot max. 6,3 bar. U wordt geadviseerd een regelaar van Atlas Copco van het ty- pe MIDI REG 15 te installeren.
Page 87 • Breng de reactiestang aan volgens figuur C - tegengesteld aan de draairich- ting van de machine – alvorens de machine te starten. • Plaats uw hand nooit op of dicht tegen de reactiestang tijdens het gebruik van de machine. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 88 Molykote BR2 Plus of een ander gelijk- waardig merk. Gebruik smeermiddelen van goede kwaliteit. De oliën en vetten die vermeld zijn in de tabel zijn voorbeelden van aanbevolen smeermiddelen. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 89 Smeren Smeer vooral de tandwielen, de klep en de koppeling met vet dat molybdeen- disulfide bevat (b.v. Molykote BR2 Plus). Zie de explosietekeningen en de fig. onder Onderhoudsinstructies. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 90: Nuttige Informatie
• Gebruik op uw werkplek tafels en stoelen die geschikt zijn voor het pro- ject waar u aan werkt. • Werk niet boven schouderniveau en werk niet constant in dezelfde houding. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 91: Land Van Oorsprong
Stukken zonder ordernummer worden om technische redenen niet afzonderlijk geleverd maar zitten in de servicekits. Het gebruik van andere dan originele Atlas Copco-reserveonderdelen kan nade- lig zijn voor de prestaties en kan meer onderhoudswerk met zich mee brengen; de onderneming kan in geval van een garantieaanspraak ook beslissen dat alle waarborgen vervallen.
Page 92 LTP51 H Garantie Neem contact op met het Atlas Copco-verkooppunt in uw regio om een claim in te dienen voor een product. De garantie is uitsluitend van toepassing indien het product is geïnstalleerd, gebruikt en gereviseerd in overeenstemming met de ge- bruiksaanwijzing.
Page 93 Wij, Atlas Copco Industrial Technique AB, zijn niet aansprakelijk voor de gevolgen van het gebruik van de weergegeven waarden, in plaats van de waar- den die passen bij de werkelijke blootstelling, zoals bepaald via een afzonderlij-...
Page 94 Verhoog in die gevallen het koppel 10-20% en breng zo nodig een draad- borgmiddel met lage of gemiddelde sterkte aan. Voorbeeld © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 97: Generelle Oplysninger
Når der anvendes et ophængsåg, skal det kontrolleres, at dette er i god stand og korrekt fastgjort. Generelle oplysninger EU OVERENSSTEMMELSESERKLÆRING Vi, Atlas Copco Industrial Technique AB, S-105 23 STOCKHOLM, SVERI- GE erklærer, at produktet (med navn, type og serienummer, se forsiden) er i overensstemmelse med følgende direktiv(er): 2006/42/EC...
Page 98 +10° C. Vi anbefaler også installation af en Atlas Copco lufttørrer af køletypen. • Brug et separat luftfilter af typen Atlas Copco FIL. Dette filter fjerner faste partikler større end 15 mikron, og det fjerner også mere end 90 % af vandet.
Page 99 Lufttrykket sættes på et så højt niveau som muligt - op til maks. 6,3 bar - ved hjælp af en tryksluftsregulator. Det anbefales at installere en Atlas Copco regu- lator, type MIDI REG 15. Løsn stilleskruen og indstil drejningsmomentet ved hjælp af skruen. Drejnings- momentet øges, når skruen drejes med uret.
Page 100 • Placér reaktionsmodholdet iht. fig. C – modsat retningen af maskinens drev – før maskinen startes. • Læg aldrig hånden på eller hold den i nærheden af momentreaktions- stangen når værktøjet er i brug. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 101 Rustbeskyttelse og indvendig rengøring Vand i trykluften, støv og slibende partikler kan medføre rust og fastsiddende lameller, ventiler etc. Der bør monteres et luftfilteri nærheden af maskinen (se ‘Luftkvalitet’). © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 102 Spheerol EP L2 Esso Beacon EP2 Beacon EP2 Rembrandt EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 Shell Alvania EP2 Alvania EP2 Texaco Multifak EP2 Molycote Lubrication Engineers Suntemp LE 9102 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 103: Nyttig Information
• Tilpas til et praktisk synsfelt ved at minimere behovet for bevægelse af øj- nene og hovedet under udførelse af opgaven. • Brug hensigtsmæssig belysning til arbejdsopgaven. • Vælg hensigtsmæssigt værktøj til arbejdsopgaven. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 104 øget vedligeholdelse og kan, dersom dette skønnes ri- meligt fra selskabets side, sætte alle garantier ud af kraft. Garanti Kontakt Atlas Copco-salgsrepræsentanten i dit område for at rejse et produktga- rantikrav. Garantikrav bliver kun anerkendt, hvis produktet er blevet installeret, betjent og efterset iht. driftsanvisningerne.
Page 105 Sikkerhedsdatablade MSDS/SDS Sikkerhedsdatabladene beskriver kemiske produkter, der sælges af Atlas Copco. Find mere information på websiden http://www.atlascopco.com/. Vælg Produkter - Sikkerhedsdatablade, og følg anvisningerne på siden. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 106: Støj- Og Vibrationsdeklaration
Vi, Atlas Copco Industrial Technique AB, hæfter ikke for følgerne af at bruge de erklærede værdier i stedet for værdier, der afspejler den faktiske ud- sættelse i en individuel risikovurdering i en arbejdspladssituation, som vi ikke er herre over.
Page 107 (afhængig af anvendelse og brug) kan disse dele imidlertid kom- me løs efter nogen driftstid. I sådanne tilfælde kan momentet øges med 10-20 %, og en type lav til middel gevindlåsende væske kan ligeledes påføres. Eksempel © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 110: Generell Informasjon
2006/42/EC Brukte harmoniserte standarder: EN 792-6 Teknisk fil tilgjengelig fra: Quality Manager, Atlas Copco Industrial Technique, Stockholm, Sverige Stockholm, 01.07.13 Tobias Hahn, Managing Director © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 111 +10°C. Vi anbefaler også installasjon av en Atlas Copco lufttørker av kjøletypen. • Bruk et separat luftfilter av typen Atlas Copco FIL. Dette filteret fjerner partikler som er større enn 15 mikron og fjerner også mer enn 90 % av flytende vann.
Page 112 Dersom avstengning utføres ved høy omdreiningshastighet, slik at det forårsaker en høy momentspredning, anbefales redusert lufttrykk. Kontroll av monteringsmomentet Anbefalt utstyr: Atlas Copco Torque Analyser, ACTA 3000, samt en passe stor rekke-transduser, IRTT sammen med aktuelle testforbindelser. Motholdsarm Tilpass og bruk motholdsarmen (se figuren i Service-instruksjoner) slik:...
Page 113 • Legg aldri hånden på eller nær motholdsstangen mens maskinen er i bruk. Table No. 1 LTP51 H006–19, LTP51 H008–13, LTP51 H012–13, LTP51 PH003–19, LTP51 PH004–13 and LTP51 PH005–13 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 114 Bruk bare beste kvalitet av smøremidler. Se anbefalt liste over oljetyper og fett. Rustbeskyttelse og innvendig rengjøring Vann i trykkluften, støv og slitende partikler forårsaker rust og fastkilte lameller, ventiler osv. Et luftfilter bør installeres nær maskinen (se “Luftkvalitet”). © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 115 Energrease LS-EP2 Energrease LS-EP2 Castrol Spheerol EP L2 Esso Beacon EP2 Beacon EP2 Rembrandt EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 Shell Alvania EP2 Alvania EP2 Texaco Multifak EP2 Molycote © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 116: Nyttig Informasjon
• Juster for praktisk synsfelt ved å minimere bevegelsen av øynene og hodet i løpet av arbeidsoppgaven. • Bruk passende belysning for arbeidsoppgaven. • Velg passende verktøy for arbeidsoppgaven. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 117 Deler uten bestillingsnummer og deler som inngår i våre Service-sett, kan av tekniske årsaker ikke leveres separat. Bruk av annet enn originaldeler fra Atlas Copco, kan føre til nedsatt yteevne og økt behov for vedlikehold, og kan dessuten føre til at garantier ikke innrømmes.
Page 118 Sikkerhetsdataark MSDS/SDS Sikkerhetsdataarkene beskriver kjemiske produkter som selges av Atlas Copco. For mer informasjon se på nettsidene http://www.atlascopco.com/. Velg Produkter - Sikkerhetsdataark og følg anvisningene på siden. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 119 Vi, Atlas Copco Industrial Technique AB, kan ikke holdes ansvarlig for konsekvensen å bruke de erklærte verdiene, i stedet for verdier som reflekterer den faktiske eksponeringe, i en individuell risikovurdering i en arbeidsplassituasjon som vi ikke har noen kontroll over.
Page 120 (avhengig av applikasjon og bruk) kan delene likevel bli løse etter en tids drift. I slike tilfeller kan momentet økes 10-20 %, og ved behov kan også en type lav eller medium gjengelåsingsvæske brukes. Eksempel © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 123: Yleiset Tiedot
(nimi, tyyppi ja sarjanumero, katso etusivu) on yhdenmukainen seuraavien direktiivien kanssa: 2006/42/EC Sovellettu harmonisoituja standardeja: EN 792-6 Tekninen tiedosto saatavana: Laatupäällikkö, Atlas Copco Industrial Technique, Tukholma, Ruotsi Tukholma, 01.07.13 Tobias Hahn, Managing Director Ilmoittajan allekirjoitus © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 124 +10 °C. Lisäksi on suositeltavaa käyttää Atlas Copcon jääkaappityyppistä ilmankuivainta. • Käytä erillistä ilmansuodatinta, jonka tyyppi on Atlas Copco FIL. Se suodattaa yli 15 mikronin partikkelit ja yli 90 % nestemäisestä vedestä. Suodatin on asennettava mahdollisimman lähelle konetta ja ennen kaikkia muita valmisteluyksiköitä, kuten REG tai DIM (katso pääkuvaston...
Page 125 • Mittaa käytettävän kuusioholkin etäisyys (L). Merkitse pisteet (A ja B) paperiarkille. • Taulukosta nro 1 käy ilmi kulma (α), joka vastaa koneen läpimitta (D) ja kiristysmomenttia. Vedä viiva pisteestä (A) (kulmaα) keskiviivasta (A – C). © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 126 D = 54 mm, Wmin = 28.5 mm Torque Nm Angle α 21° 27° 37° 46° 55° LTP51 H002–20, LTP51 H004–20, LTP51 PH001–20 and LTP51 PH002–20 D = 62 mm, Wmin = 39.5 mm Torque Nm © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 127 Ellei kone toimi kunnolla, se on toimitettava heti tarkastettavaksi. Imuilman sihti ja poistoäänenvaimennin on puhdistettava toistuvasti tai vaihdettava tukkeutumisen estämiseksi, koska se alentaisi kapasiteettia. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 128 Multifak EP2 Molycote Lubrication Engineers Suntemp LE 9102 Oil treatment Merkki Vaihteet Air voitelu Energol E46 Castro Esso AroxEP46 Chopin 46 Mobil Almo oil 525 Shell Torcula 32 Texaco Aries 32 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 129: Hyödyllistä Tietoa
Pora voi sakata jos poranterä porautuu kohteen läpi. Varmista, että käytät tukikahvoja jos sakkausmomentti on liian korkea. Turvallisuusstandardi ISO11148, osa 3 suosittelee käyttämään jotakin yli 10 Nm reaktiomomentin vaimentamiseen pistoolikahvaisille työkaluille ja 4 Nm reaktiomomentin vaimentamiseen suorakäyttöisille työkaluille. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 130 Takuu Ota yhteys alueesi Atlas Copco -myyntiedustajaan, jos haluat esittää jotakin tuotetta koskevan takuuvaateen. Takuu on voimassa vain, jos tuote on asennettu, sitä on käytetty ja se on kunnostettu käyttöohjeiden mukaisesti.
Page 131 LTP51 H Käyttöohjeet Katso verkkosivuilta lisätietoja http://www.atlascopco.com/. Valitse Tuotteet - Käyttöturvallisuustiedotteet, ja noudata sivulla olevia ohjeita. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 132 Me, Atlas Copco Industrial Technique AB, emme ole vastuussa ilmaistujen arvojen käytöstä syntyvistä seuraamuksista, todellista altistumista vastaavien arvojen sijaan, työpaikan tilanteen yksittäisessä riskiarvioinnissa, jota emme voi hallita.
Page 133 Tietyissä olosuhteissa (riippuen käytöstä ja käyttötavasta) voivat osat kuitenkin löystyä tietyn käyttöajan jälkeen. Näissä tilanteissa on kiristysmomenttia nostettava 10-20 %, ja tarvittaessa voidaan myös käyttää alhaisen tai keskiasteen kierrelukitusainetta. Esimerkki © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 136: Allmän Information
överensstämmer med följande direktiv: 2006/42/EC Harmoniserade standarder tillämpas: EN 792-6 Tekniskt dokument tillgängligt från: Kvalitetschefen, Atlas Copco Industrial Technique, Stockholm, Sweden Stockholm, 1 juli 2013 Tobias Hahn, VD Utgivarens signatur © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 137 även att man installerar en Atlas Copco lufttorkare med kylfunktion. • Använd ett separat luftfilter av typ Atlas Copco FIL. Detta filter tar bort fasta partiklar som är större än 15 mikron, och det tar också bort över 90 % av vatten i vätskeform.
Page 138 Säkerhet och operatörsinstruktion LTP51 H Mer information finns i Atlas Copco Power Tools katalog över industriapplikationer, beställningsnummer 9837 3000 01. Handhavande Åtdragningsmoment För att få en god åtdragningsnoggrannhet och driftsäkerhet skall åtdragningsmomentet vara korrekt för skruvförbandet. Prova inställt åtdragningsmoment på det aktuella förbandet.
Page 139 LTP51 H006–19, LTP51 H008–13, LTP51 H012–13, LTP51 PH003–19, LTP51 PH004–13 and LTP51 PH005–13 D = 54 mm, Wmin = 28.5 mm Torque Nm Angle α 21° 27° 37° 46° 55° © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 140 Rapportering, RE-signal Rapporterande (RE) maskiner tillhandahåller en luftsignal som kan anslutas till ett övervakningsinstrument som räknar antalet godkända åtdragningar och känner av förtidiga avstängningar och återslag samt andra oönskade händelser. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 141 Beacon EP2 Rembrandt EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 Shell Alvania EP2 Alvania EP2 Texaco Multifak EP2 Molycote Lubrication Engineers Suntemp LE 9102 Oil treatment Märke Växlar Luftsmörjning Energol E46 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 142: Användbar Information
• Välj lämpligt verktyg för arbetet. • Använd hörselskydd där det förekommer buller. • Använd högkvalitativa insatta verktyg eller förbrukningsartiklar för att minimera exponeringen av höga nivåer av vibrationer. • Minimera exponeringen för reaktionskrafter. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 143 Artiklar utan beställningsnummer levereras inte separat av tekniska skäl. Detsamma gäller för delar som ingår i servicesatser. Om andra delar än originalreservdelar från Atlas Copco används kan det leda till försämrad funktion och att mer underhåll krävs. Det kan även leda till att alla garantier upphör att gälla.
Page 144 Säkerhet och operatörsinstruktion LTP51 H http://servaidweb.atlascopco.com För ytterligare information kontakta din återförsäljare för Atlas Copco eller skicka e-post på adressen: servaid.support@se.atlascopco.com Säkerhetsdatablad MSDS/SDS Säkerhetsdatabladen beskriver kemiska produkter som säljs av Atlas Copco. För mer information, gå till webbplatsen http://www.atlascopco.com/. Välj Produkter – Säkerhetsdatablad, och följ instruktionerna på sidan.
Page 145 Vi på Atlas Copco Industrial Technique AB, kan inte hållas ansvarsskyldiga för konsekvenserna av att använda de angivna värdena istället för värden som återspeglar den faktiska exponeringen vid en individuell riskbedömning på en arbetsplats över vilken vi inte har någon kontroll.
Page 146 I sådana fall kan vridmomentet ökas med 10–20 % och vid behov kan även någon typ av gänglåsvätska, låg eller medium, användas. Exempel © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 149: Общие Сведения
(наименование, тип и серийный номер которого указаны на титульном ли- сте) соответствует положениям следующих директив. 2006/42/EC Были применены следующие согласованные стандарты. EN 792-6 Техническую информацию можно получить здесь: Quality Manager (управляющий качеством), Atlas Copco Industrial Technique, Stockholm, Sweden © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 150 бочего цикла. С инструментами кратковременного рабочего цикла можно также использовать точечный маслораспылитель типа Dosol. Информацию о настройке распылителя Dosol см. в разделе "Принад- лежности для линии подачи воздуха" нашего основного каталога. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 151 Рекомендуется понизить давление воздуха, если при высокой скорости вращения происходит отключение, вызывающее высокий разброс кру- тящего момента. Проверка момента затяжки Для определения момента можно использовать анализатор данных ACTA 3000 с соответствующими тестовыми соединениями и датчиками IRTT. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 152 • После изгиба немного охладите при комнатной температуре и затем остудите. • Чтобы опорная штанга крутящего момента была как можно легче, ре- комендуется формировать секцию снаружи изгиба, как показано на рис. B. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 153 D = 83,5 мм, Wmin = 84,5 мм Крутящий момент 1000 1250 1500 Нм Угол α 21° 30° 35° 41° Пример: LTP51 H002–20 D = 62 мм 500 Нм = 50° © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 154 Важно, чтобы резьбовые соединения были правильно затянуты в соответ- ствии со спецификацией на схемах. Перед сборкой обработайте консистентной смазкой уплотнительные кольца и резьбовые со единения. Чистка Тщательно очищайте все детали уайт-спиритом или подобным ему реаген- том © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 155: Полезные Сведения
Aries 32 Molycote BR2 Plus Полезные сведения Войдите на веб-сайт Atlas Copco: www.atlascopco.com. На нашем веб-сайте вы можете найти информацию о наших изделиях, принадлежностях, запасных частях, а также печатные материалы. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 156 поглощения реактивного момента свыше 10 Нм для инструментов с пистолетной рукояткой и свыше 4 Нм для инструментов с прямым корпусом. • При использовании шуруповертов или гайковертов с непосред- ственным приводом необходимо учитывать следующее. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 157 По техническим причинам детали без номера заказа отдельно не постав- ляются. Использование нефирменных запчастей может снизить производитель- ность инструментов Atlas Copco и увеличить объем работ по их техниче- скому обслуживанию; кроме того, компания может по своему усмотрению аннулировать все гарантии.
Page 158 Паспорта безопасности (MSDS / SDS) В паспортах безопасности описаны химические продукты, продаваемые компанией Atlas Copco. Более подробная информация представлена на веб-сайте http://www.atlascopco.com/. Выберите Продукты – Паспорта безопасности и следуйте указаниям на странице. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 159 рым подвергается пользователь, индивидуальны и зависят от метода рабо- ты, изделия и устройства рабочего места, а также от времени воздействия и физического состояния пользователя. Компания Atlas Copco Industrial Technique AB не может нести ответ- ственность за последствия использования заявленных значений вместо значений, отражающих фактическое воздействие, при оценке индивиду- альных...
Page 160 могут ослабевать по истечении некоторого времени эксплуатации. В таких случаях возможно повышение момента на 10–20 %, а при необходимости также возможно нанесение некоторых видов жидких фиксаторов резьбо- вых соединений с низкой или средней степенью фиксации. Пример © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 162 LTP51 H Опорная штанга Инструкции для лопастного двигателя © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 163: Informacje Ogólne
(dyrek- tyw): 2006/42/EC Zastosowane normy zharmonizowane: EN 792-6 Dokumentację techniczną udostępnia: Kierownik ds. jakości, Atlas Copco Industrial Technique, Sztokholm, Szwecja Sztokholm, 1 lipca 2013 r. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 164 • Sprężone powietrze musi zawierać niewielką ilość oleju. Zdecydowanie zalecamy zainstalowanie smarownicy olejowej (mgła olejo- wa) DIM firmy Atlas Copco. Należy ją ustawić stosownie do zużycia po- wietrza przez narzędzie pneumatyczne, zgodnie z poniższym wzorem: L = zużycie powietrza (l/s).
Page 165 Jeżeli maszyna jest wyłączana przy dużej prędkości obrotowej, co powodu- je duży rozrzut, zalecane jest zmniejszenie ciśnienia powietrza. Weryfikacja momentu dokręcania Zalecane wyposażenie to Atlas Copco Torque Analyser, ACTA 3000 plus od- powiednio zwymiarowany przetwornik w linii, IRTT wraz z dostępnymi testo- wymi połączeniami śrubowymi.
Page 166 • Zamocuj drążek reakcyjny zgodnie z rys. C - po stronie przeciwnej do napę- du maszyny - przed uruchomieniem maszyny. • Nigdy nie kłaść dłoni na lub w pobliżu drążka reakcyjnego podczas pra- cy z użyciem maszyny. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 167 Ochrona przed rdzą i czyszczenie elementów wewnętrznych Woda w sprężonym powietrzu, pył oraz cząsteczki zużytego materiału powodu- ją rdzewienie i zatykanie łopatek, zaworów itp. W pobliżu narzędzia powinien być zamontowany filtr powietrza (patrz "Jakość powietrza"). © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 168 (wieniec koła i koła prze- Marka ogólne) kładni) Wolne koło Energrease LS-EP2 Energrease LS-EP2 Castrol Spheerol EP L2 Esso Beacon EP2 Beacon EP2 Rembrandt EP2 Rembrandt EP2 Mobil Mobilegrease XHP 222 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 169: Przydatne Informacje
• W przypadku wykonywania pracy powyżej poziomu ramion ograniczaj obciążenie statyczne mięśnie, redukując ciężar narzędzia przez zastoso- wanie na przykład dźwigni reakcyjnych, bębnów do nawijania węży lub przeciwwag. Możesz również zmniejszyć statyczne obciążenie mięśni, trzymając narzędzie blisko ciała. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 170: Kraj Pochodzenia
Ze względów technicznych części bez numerów katalogowych nie są dostarcza- ne osobno. Użycie części innych niż oryginalne części zamienne firmy Atlas Copco może spowodować zmniejszenie wydajności narzędzia i konieczność wykonywania większej liczby czynności obsługowych, a także, w przypadku firm, może do- prowadzić...
Page 171 Więcej informacji można znaleźć na stronie http://www.atlascopco.com/. Wybierz kolejno Products — Safety Data Sheets (Produkty — Karty charak- terystyki substancji niebezpiecznych) i postępuj zgodnie z instrukcjami wy- świetlanymi na tej stronie. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 172 Firma Atlas Copco Industrial Technique AB nie może ponosić odpowiedzial- ności za skutki stosowania deklarowanych wartości, zamiast wartości odzwier- ciedlających rzeczywiste narażenie na hałas i drgania, w przypadku indywidual- nej oceny zagrożeń...
Page 173 W takich przypadkach może być właściwe zwiększenie momentu o 10–20%, a w razie konieczności nałożenie również niektórych ro- dzajów płynu do blokowania gwintów o niskiej lub średniej sile wiązania. Przykład Instrukcje dotyczące silnika łopatkowego © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 174 手袋は装着しないでください。吊り下げ金具を使用するときには、良好な状態で正しく固定されていることを確認してください。一般情報 EC 適合宣言弊社Atlas Copco Industrial Technique AB（スウェーデン、ストックホルム、S-105 23）は、弊社製品（名称、タイプ、およびシリアル番号あり、フロントページ参照）が次の指令に準拠していることを宣言します。 2006/42/EC 適用する整合規格： EN 792-6 技術的ファイルは下記へご請求ください： Atlas Copco Industrial Technique、品質マネージャ（スウェーデン、ストックホルム）ストックホルム、2013 年7月1日 Tobias Hahn、マネージングディレクター発行者による署名 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 175 • ルブリケーションフリーのツールの場合、使用する周辺機器を顧客が決定することができます。ただし、圧縮空気に（フォッグルブリケーター（DIM）またはDosolシステムなどから供給される）微量のオイルが含まれていても問題はありません。 • 注意 – これは、オイルフリーでなければならないタービンツールには当てはまりません。圧縮空気接続 • 機械は、エア圧6–7 bar = 600–700 kPa = 87–102 psi で作動するよう設計されています。 • 接続前のホースからの排気インストールの提案適切なカプリングを選択するために、ホースとクランプはの詳細を明確にすることは手間がかかります。その時間を短縮させ、適切な容量のエアラインのインストールを確実にするために、ツールのタッピングポイントから当社はインストールの提案をいたします。. © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 176 高回転でシャットオフが行われ、オーバシュートなど高トルク傾向が発生した場合には、エア圧を減少させることが推奨されます。締め付けトルクの確認アトラスコプコのトルクアナライザ、ACTA 3000と、利用可能なテストジョイントのある適正なサイズのインライントランスデューサ、IRTT が推奨機器となります。反力バー下記のようにトルク反力バーを適用し、使用してください(サービス手順の図を参照)： 1 反力バーの成形、図A トルク反力バーは、固定する側に最適に適合した形状にする必要があります。ツールドライブ部のベアリングなどのパーツと反力バーの過負荷を避けるために、反力バーの接触点は斜線 (F) 内になければなりません。図A参照。 • 使用する六角ソケットのB点からの距離 (L) を測ってください。紙の上に、A点とB点をマーキングしてください。 • 表1を参照し、ツールの直径(D)と特定の締め付けトルクに適合する角度(α)を見つけてください。中央線(A-C)から角度(α)で点Aから線を引いてください。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 177 D = 54 mm, Wmin = 28.5 mm トルク Nm アングルα LTP51 H002–20, LTP51 H004–20, LTP51 PH001–20, LTP51 PH002–20 D = 62 mm, Wmin = 39.5 mm トルク Nm アングルα LTP51 H001–25, LTP51 PH0005–25 および LTP51 H0014-25 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 178 Molykote BR2 Plusもしくは同等のブランド）で潤滑する必要があります。良好な品質の潤滑油を使用してください。表に記載されるオイルとグリースは、推奨される潤滑油の例です。防錆と内部清掃圧縮空気に含まれる水分、埃および摩耗粒子は錆の原因となり、ベーンやバルブなどの固着の原因になります。機械の近辺にエアフィルターを設置してください(「エア品質」を参照)。レポート、REシグナルレポート(RE)装置は、適正な締め付け回数をカウントして早期停止、リヒット、その他異常を検知するモニタリング装置に接続することができ、エア信号を発します。サービス手順オーバーホールおよび予防メンテナンスは、定期的に1年おきか、もしくは最大25万締め付け後かのどちらか早いタイミングで行うことをお勧めします。高トルクや長時間の締め付けを行う場合には、より頻繁にオーバーホールが必要になることがあります。機械が正しく作動しない場合には、ただちに点検に出す必要があります。機能低下の原因になる目詰まりを防ぐため、吸気口と排気サイレンサのフィルターは頻繁に清掃するか交換してください。オーバーホールでは、すべての部品をきれいに清掃して、不良もしくは摩耗した部品（例えばOリング、ベーン）を交換してください。解体・組立機械のネジ付き接続部は、組立分解図の仕様に従って適切に締め付けておくことが重要です。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 179 ブランドギア空気潤滑 Energol E46 Castro Esso AroxEP46 Chopin 46 Mobil Almo oil 525 Shell Torcula 32 Texaco Aries 32 Molycote BR2 Plus 有用な情報アトラスコプコのホームページ www.atlascopco.com にアクセスしてください弊社のウェブサイトには、弊社製品、アクセサリ、スペア部品、印刷物に関する情報が掲載されています。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 180 が曲がらないようにしてください。 • 掘削時ドリルビットを突き抜ける際にドリルが停止することがあります。停止トルクが大きすぎる場合は、必ずサポートハンドルを使用してください。安全規格 ISO11148 パート 3 では、ピストルグリップツールについては 10 Nm 以上、ストレートツールについては 4 Nm 以上の反動トルクを吸収するものを使用することを推奨しています。 • 直接駆動ネジやナットランナの使用時反力は、ツール設定とジョイントの特性によって変わります。どれだけの反力に耐えられるかは、オペレータの力や姿勢によって変わります。オペレータの力や姿勢にトルク設定を適合させ、トルクが大きすぎる場合はトルクアームまたは反力バーを使用します。 • 埃の多い環境では、集塵システムや口保護マスクを使用すること。生産国製品ラベルの情報をご参照ください。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 181 ティです。 - 安全に関する注意事項 - 設置、運転およびサービスに関する注意事項 - 分解図 ServAidにより、お好みの製品のスペアパーツ、サービスツールおよびアクセサリの注文プロセスが容易になります。新しい再設計された製品の情報を使って継続的に更新されます。 ServAid を使用することで、翻訳があれば特定の言語でコンテンツを提示し、旧式の製品に関する情報を表示することができます。ServAid は、アトラスコプコの全ての製品範囲について高度な検索機能を提供します。 ServAidは、DVDと、以下のWeb上で利用できます。 http://servaidweb.atlascopco.com 詳細については、担当のアトラスコプコ販売代理店までご連絡いただくか、次のアドレスに電子メールをお送りください。 servaid.support@se.atlascopco.com 安全データシート MSDS/SDS 安全性データシートは、アトラスコプコが販売する化学製品について説明しています。詳細については、ウェブサイトを参照してください http://www.atlascopco.com/. [製品] - [安全性データシート]を選択し、ページの指示に従ってください。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 182 (ISO28927-2 に準拠した 3 軸値) 振動値 <2.5 不確定性騒音と振動に関する宣言これらの宣言値は、規定の基準に従って行われた実験室環境でのテストにより得られたもので、同じ基準に従ってテストされた他のツールの宣言値との比較に適する。これらの宣言値は、リスク評価における使用には適しておらず、個々の作業現場における測定値が宣言値を上回る場合もあり得る。実際の暴露値と個々の使用者が被る被害は様々であり、使用者の作業方法、作業対象物、作業環境、および使用者の暴露時間と健康状態に依存する。私どもAtlas Copco Industrial Technique ABは、弊社が管理できない作業場所の状況における個々のリスク評価において、実際の露出を反映した値ではなく宣言した値を使用した影響に対して責任を負うことはできません。このツールは、不適切な使用により手腕振動症候群を引き起こす恐れがある。手腕振動を処置するためのEUガイドをご覧になるには、http:// www.pneurop.eu/index.phpにアクセスして、'Tools'「ツール」、'Legislation'「処置」の順に選択してください。振動暴露によると思われる初期症状を発見するために、定期的な健康診断の実施が望ましい。これにより、将来の機能障害を防ぐための管理手法を見直すことが可能となる。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 183 LTP51 H 修理手順修理手順サービス手順ネジ山接続部の締め付けスペアパーツリストに示された締め付けトルクは、正しいクランプ力を得て、部品が緩まないように確立されています。サービスを受ける際には、これらの部品は破損することなく開くことができなければなりません。それでも特殊な状況（プリケーションおよび使用状況によって異なる）では、部品はある程度操作した後に緩むことがあります。このような場合、トルクが10〜20%増加する可能性があるため、必要に応じて、ある種の低または中ネジゆるみ止め液も塗布することができます。例アセンブリサイレンサと空気ニップルを取り外します。次に、古いゴムカバーを完全に取り外します。モーターケースをバイスで固定します。組み立てを容易にするために、新しいゴムカバーの端部に石鹸と水の混合物を少し塗布します。ヘビーデューティストラップのループを作り、ストラップのループをゴムカバーに通し、ハンドルの周りに取り付けます（下図1 を参照）。ゴムカバーが完全にハンドルの下部にくるまで、ストラップを引っ張ります。接着カバーが正しい位置にあるときに、カバーの両端の石鹸を清掃してください。次に、エッジの内側の周りとカバーの中間部に接着剤（Loctite 406）を慎重に塗布します（下図2を参照）。トリガー近くの面を接着剤で慎重に被覆することが特に重要です。ゴムカバーを押し、良好でしっかりと収まるようにしてください（下図3を参照）。 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 184 4080 0790 80 4080 0791 91 60 4080 0791 80 4080 0866 90 200 4080 0865 80 4080 0868 90 400 4080 0867 80 4080 0876 92 800 4080 0867 80 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 185 ½ 8092 1130 31 IRTT 500A-20 ¾ 8092 1130 36 IRTT 750A-25 8092 1130 41 IRTT 1400A-25 1400 1033 8092 1130 46 IRTT 3000A-38 1½ 3000 3000 8092 1130 51 © Atlas Copco Industrial Technique AB - 9836 938172 72...
Page 188 元の製品情報の翻訳 Atlas Copco Industrial © Copyright 2012, Atlas Copco Industrial Technique AB. All rights reserved. Any unauthorized use or copying of the contents or part thereof is prohibited. This Technique AB applies in particular to trademarks, model denominations, part numbers and SE-10523 STOCKHOLM drawings.

Atlas Copco LTP51 H Series Product Instructions

Available languages

Quick Links

Need help?

Questions and answers

Related Manuals for Atlas Copco LTP51 H Series

Summary of Contents for Atlas Copco LTP51 H Series

This manual is also suitable for:

Table of Contents
