INapc005_DE_EN
A90-279_A90-279V01

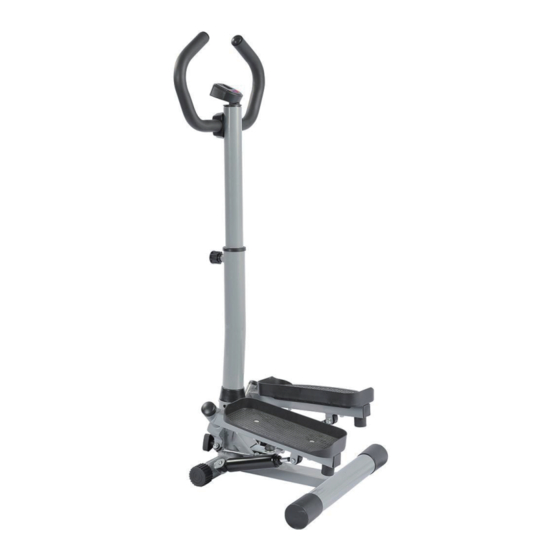

STEPPER
Benutzer-Handbuch
*Das maximale Benutzergewicht beträgt 120 kg.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY & INSTRUCTION MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A90-279 and is the answer not in the manual?

Questions and answers

Related Manuals for HOMCOM A90-279

Summary of Contents for HOMCOM A90-279

  • Page 1 INapc005_DE_EN A90-279_A90-279V01 STEPPER Benutzer-Handbuch *Das maximale Benutzergewicht beträgt 120 kg. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...

  • Page 2: Instrucciones De Seguridad Importantes

    INSTRUCCIONES DE SEGURIDAD IMPORTANTES SORGFÄLTIG LESEN! Bitte bewahren Sie dieses Handbuch zum einfachen Nachschlagen an einem sicheren Ort auf 1.Es ist wichtig, dass Sie dieses Handbuch vor der Montage und der Inbetriebnahme des Geräts vollständig lesen. Eine sichere und effektive Verwendung kann nur erreicht werden, wenn das Gerät ordnungsgemäß...
  • Page 3 Achtung! 1.Wenn der Computer keine normalen Daten anzeigt, setzen Sie bitte die Batterie wieder ein. 2.Die Batterie muss aus dem Computer entnommen werden, um sie sicher zu entsorgen, sobald sie keine Energie mehr hat. 3.Dieses Handbuch ist auch für Geräte ohne Computer geeignet. PFLEGE Neutrales Reinigungsmittel kann in Wasser verdünnt, verwendet werden, mit dem feuchten Tuch vorsichtig abwischen, und dann mit einem trockenen Tuch...
  • Page 4 EXPLOSIONSZEICHNUNG...
  • Page 5 ERSATZTEILLISTE BESCHREIBUNG ANZ. BESCHREIBUNG ANZ. Hauptrahmen Unterlegscheibe aus Kunststoff Pedal-Stützrohr (L) T-förmige Stahlunterlegscheibe Pedal-Stützrohr (R) Unterlegscheibe aus Kunststoff Oberes Stativrohr Kunststoffstopfen Ø25 Unteres Stativrohr Flache Unterlegscheibe Ø19 Griffrohr Sicherungsring Pedal Unterlegscheibe aus Kunststoff Buchse Ø60 Sechskantschraube M12 x 80 Zugbolzen Flache Unterlegscheibe Ø12 Monitorsockel Mutter M12...
  • Page 6 MONTAGEANWEISUNG Prüfen Sie nach dem Auspacken des Kartons, dass nichts fehlt. 1. Verriegeln Sie die hintere Endkappe (51) mit der Kreuzschraube (48) 2. Setzen Sie die Buchse (13) in das vordere Rohr des Grundkörpers ein...
  • Page 7 3. Verbinden Sie das untere Ständerrohr (5) mit dem oberen Ständerrohr (4) mit dem Zugstift (9) 4. Verbindungsleitung (44) durch die Ständerrohre verlegen 5. Verbinden Sie die Leitung des Hauptkörpers mit der Verbindungsleitung (44), die durch die Ständerrohre geführt wird 6.
  • Page 8 7. Führen Sie die obere Seite der Verbindungsleitung durch das Loch am Monitorsockel (10) 8. Montieren Sie die Griffstange mit der Innensechskantschraube M8 x 25 (45) 9. Verbinden Sie das obere Ende der Verbindungsleitung mit der Leitung des Monitors...
  • Page 9 10. Setzen Sie den Monitor (11) in den Monitorsockel (10) ein 11. Montieren Sie die Kunststoffabdeckung 12. Montieren Sie den Einstellknopf (14) am Grundkörper...

  • Page 10: Spezifikationen

    COMPUTER SPEZIFIKATIONEN: ZEIT........00:00-99:59 KALORIEN (CAL)....0.0-9999KCAL ZÄHLEN......0-9999 SCHRITTE/MIN....0-2000 Akku: Es wird 1 AAA 1,5 V-Batterie benötigt. Entfernen Sie den Batteriefachdeckel auf der Rück- seite des Computers; legen Sie 1 neue „AAA“-Batterie ein. Stellen Sie sicher, dass die Batterie richtig eingelegt sind und einen guten Kontakt zu den Klemmen hat. HINWEIS: Wenn Sie die Batterie entfernen, werden alle gespeicherten Monitorfunktionen gelöscht.
  • Page 11 BEDIENUNGSVERFAHREN: AUTO EIN/AUS: Der Computer schaltet sich ein, wenn eine beliebige Taste gedrückt wird oder wenn er einen Eingang vom Sensor erhält. Der Computer schaltet sich aus, wenn der Sensor keinen Signaleingang hat oder wenn ca. 4 Minuten lang keine Taste gedrückt wird. RÜCKSETZEN: Das Gerät kann durch einen Batteriewechsel oder durch Drücken der RÜCKSETZ-Taste für 3 Sekunden zurückgesetzt werden.
  • Page 12 STEPPER User’s Manual * Maximum user weight is 120 kg. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY...

  • Page 13: Safety Instructions

    SAFETY INSTRUCTIONS READING CAREFULLY! Please keep this manual in a safe place for easy reference 1.It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly.
  • Page 14 Attention! 1.If the computer would not be displaying data normally, please install the battery again. 2.The battery must be taken out from the computer for safe treatment once it was out of energy for trash. 3.This manual is also suitable for equipment without computer. MAINTAIN Neutral detergent can be used to dilute the water to wipe the cloth carefully wipe the oil, and then dry with a dry cloth.

  • Page 15: Exploded Drawing

    EXPLODED DRAWING...

  • Page 16: Spare Parts List

    SPARE PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. Main frame Plastic washer Pedal support tube(L) T-shaped steel washer Pedal support tube(R) Plastic washer Upper stand tube Plastic plugφ25 Lower stand tube Flat washerφ19 Handle tube Circlip Pedal Plastic washer Bushingφ60 Hex screw M12x80 Pull pin Flat washerφ12 Monitor base...

  • Page 17: Assembling Instruction

    ASSEMBLING INSTRUCTION After unpack the carton, check and make sure nothing is missing. 1. lock the rear end cap(51) with cross screw (48). 2. Insert the bushing(13) to the front tube of the main body.
  • Page 18 3.Connect the lower stand(5) tube to the upper stand(4) tube by pull pin (9). 4.Make the connecting line(44) go through stand tubes. 5.Connect the line of the main body to the connecting line(44) that go through the stand tubes. 6.Connect the lower stand tube (5) to the mian body with Inner hexagon screw M8x20 (43) and Arc-shaped washer (49).
  • Page 19 7.Make the upper side of connecting line go through the hole on the monitor base(10). 8. Install the handle bar with Inner hexagon screw M8x25 (45). 9.Connect the upper end of connecting line to the line of the monitor.
  • Page 20 10. Insert the monitor(11) to the monitor base(10). 11.Install the plastic cover. 12. install the adjusting knob(14) to the main body.

  • Page 21: Specifications

    COMPUTER SPECIFICATIONS: TIME........00:00-99:59 CALORIES (CAL).....0.0-9999KCAL COUNT......0-9999 STRIDES/MIN....0-2000 BATTERY: 1 AAA 1.5V batteries are required. Remove the battery cover on the back of the computer; insert 1 new “AAA” batteries. Ensure that the batteries are correctly positioned and that proper contact is made with terminals. NOTE: Removing the batteries will erase any stored monitor function.

  • Page 22: Operation Procedures

    OPERATION PROCEDURES: AUTO ON/OFF: The computer turns on when any key is pressed or when it receives an input from the sensor. The computer turns off when the sensor has no signal input or if no key is pressed for approximately 4 minutes. RESET: The unit can be reset by changing the batteries or pressing the RESET key for 3 seconds.
