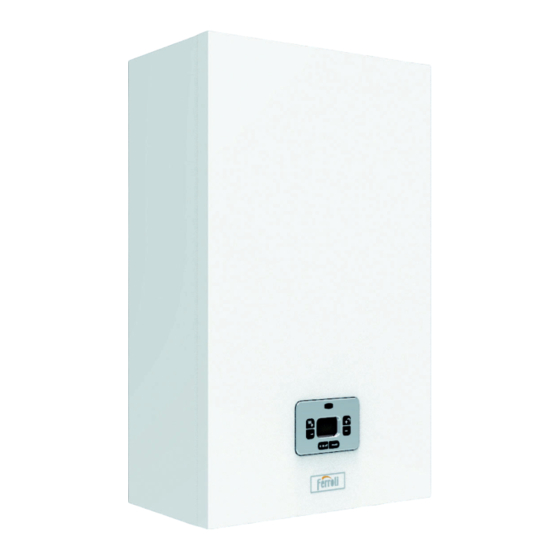

BLUEHELIX THETA C
ISTRUZIONE PER L'USO L'INSTALLAZIONE E LA MANUTENZIONE
IT
EN
INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BLUEHELIX THETA C and is the answer not in the manual?

Questions and answers

Related Manuals for Ferroli BLUEHELIX THETA C

Summary of Contents for Ferroli BLUEHELIX THETA C

  • Page 1 BLUEHELIX THETA C ISTRUZIONE PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE...
  • Page 2 BLUEHELIX THETA C • Leggere attentamente le avver- secondo le istruzioni del costrut- tenze contenute in questo libretto tore e devono essere eseguite da di istruzioni in quanto forniscono personale professionalmente importanti indicazioni riguardanti qualificato. la sicurezza di installazione, l’uso •...
  • Page 3 BLUEHELIX THETA C sattivarlo, astenendosi re a 8 anni e da persone con qualsiasi tentativo di riparazione ridotte capacità fisiche, sensoriali o di intervento diretto. Rivolgersi o mentali, o prive di esperienza o esclusivamente a personale pro- della necessaria conoscenza, fessionalmente qualificato.

  • Page 4: Table Of Contents

    BLUEHELIX THETA C 1 Istruzioni d’uso ........................5 1.1 Presentazione ............................5 1.2 Pannello comandi........................... 5 1.3 Collegamento alla rete elettrica, accensione e spegnimento ..............6 1.4 Regolazioni............................. 8 2 Installazione ........................... 12 2.1 Disposizioni generali ..........................12 2.2 Luogo d’installazione ..........................12 2.3 Collegamenti idraulici ...........................

  • Page 5: Istruzioni D'uso

    1. Istruzioni d’uso 1.1 Presentazione Gentile cliente, BLUEHELIX THETA C è un generatore termico con scambiatore in acciaio inossidabile con produzione sanitaria integrata, premiscelato a condensazione ad alto rendimento e basse emis- sioni, dotato di sistema di controllo a microprocessore.

  • Page 6: Collegamento Alla Rete Elettrica, Accensione E Spegnimento

    BLUEHELIX THETA C Indicazione durante il funzionamento Riscaldamento La richiesta riscaldamento (generata da Ter- mostato Ambiente o Cronocomando Remo- to) è indicata dall’attivazione del radiatore. Il display (part. 12 - fig. 1) visualizza l’attuale temperatura della mandata riscaldamento e durante il tempo di attesa riscaldamento la fig.
  • Page 7 BLUEHELIX THETA C Spegnimento e accensione caldaia È possibile passare da una modalità all’altra premendo il tasto inverno/estate/off, per circa un secondo, seguendo la successione riportata in fig. 8. A = Modalità Inverno B = Modalità Estate C = Modalità Off Per spegnere la caldaia, premere ripetutamente il tasto inverno/estate/off (part.

  • Page 8: Regolazioni

    BLUEHELIX THETA C 1.4 Regolazioni Commutazione inverno/estate Premere il tasto inverno/Estate/off (part. 7 - fig. 1) fino alla scomparsa dell'icona inver- no (part. 10 - fig. 1): la caldaia erogherà solo acqua sanitaria. Rimane attivo il sistema an- tigelo. fig. 10 Per riattivare la modalità...
  • Page 9 BLUEHELIX THETA C Regolazione della temperatura ambiente (con termostato ambiente opzionale) Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali. Nel caso non sia presente il termostato ambiente la caldaia provvede a mantenere l’impianto alla tempera- tura di setpoint mandata impianto impostata.
  • Page 10 BLUEHELIX THETA C Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare una cur- va di ordine superiore e viceversa. Procedere con incrementi o diminuzioni di una unità e verifica- re il risultato in ambiente. OFFSET = 20 OFFSET = 40 fig.
  • Page 11 BLUEHELIX THETA C Regolazione pressione idraulica impianto La pressione di caricamento ad impianto freddo, letta sull’idrometro caldaia (part. 2 - fig. 16), deve essere di circa 1,0 bar. Se la pressione dell’impianto scende a valori infe- riori al minimo, la caldaia si arresta e il di- splay visualizza l’anomalia F37.

  • Page 12: Installazione

    BLUEHELIX THETA C 2. Installazione 2.1 Disposizioni generali L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA PERSO- NALE SPECIALIZZATO E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DISPOSIZIONI DI LEGGE VIGENTI, ALLE PRESCRIZIONI DELLE NORME NAZIONALI E LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.
  • Page 13 18 - Kit idraulico Caratteristiche dell’acqua impianto Le caldaie BLUEHELIX THETA C sono idonee all'installazione in sistemi di riscaldamento con ingresso di ossigeno non significativo (rif. sistemi "caso I" norma EN14868). In sistemi con immissione di ossigeno continua (ad es. impianti a pavimento senza tubi antidiffusio- ne o a vaso aperto), oppure intermittente (inferiore del 20% del contenuto d’acqua dell’im-...

  • Page 14: Collegamento Gas

    BLUEHELIX THETA C L’acqua contenuta nell'impianto deve essere verificata con periodicità (almeno due volte all'anno durante la stagione di utilizzo degli impianti, come previsto dalla UNI8065) e ave- re: un aspetto possibilmente limpido, una durezza inferiore a 15°F per impianti nuovi o 20°F per impianti esistenti, un PH superiore a 7 e inferiore ad 8,5, un contenuto di ferro...

  • Page 15: Collegamenti Elettrici

    BLUEHELIX THETA C tutte le connessioni gas siano a tenuta. In caso con- trario può sussistere il pericolo di incendio, esplosio- ne oppure asfissia. 2.5 Collegamenti elettrici AVVERTENZE PRIMA DI QUALSIASI OPERAZONE CHE PREVEDA LA RIMOZIONE DEL MANTELLO, SCOLLEGARE LA CALDAIA DALLA RETE ELETTRICA ATTRAVERSO L’INTERRUTTORE GENERALE.
  • Page 16 BLUEHELIX THETA C MORSETTI DEL TERMOSTATO AMBIENTE SI DAN- NEGGIA IRRIMEDIABILMENTE LA SCHEDA ELET- TRONICA. Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di questi dispositivi dai loro contatti di inter- ruzione. La loro alimentazione deve essere effettuata tra- mite collegamento diretto dalla rete o tramite pile, a seconda del tipo di dispositivo.
  • Page 17 BLUEHELIX THETA C Scheda relè di uscita variabile LC32 (opzionale - 043011X0) Il relè di uscita variabile LC32, consiste in una piccola schedina con uno scambio di contatti liberi (chiuso significa contatto tra C e NA). La funzionalità è gestita dal software.

  • Page 18: Condotti Fumi

    BLUEHELIX THETA C 2.6 Condotti fumi LE CALDAIE DEVONO ESSERE INSTALLATE IN LO- CALI CHE RISPONDONO AI REQUISITI DI AEREAZIO- FONDAMENTALI. CASO CONTRARIO SUSSISTE PERICOLO DI ASFISSIA O DI INTOSSICA- ZIONE. LEGGERE LE ISTRUZIONI DI INSTALLAZIONE E DI MANUTENZIONE PRIMA DI INSTALLARE L’APPA- RECCHIO.
  • Page 19 BLUEHELIX THETA C Collegamento con tubi coassiali fig. 21 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi) Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando gocciolamento.
  • Page 20 BLUEHELIX THETA C Collegamento con tubi separati fig. 23 - Esempi di collegamento con tubi separati ( = Aria / = Fumi) Tabella 5 - Tipologia Tipo Descrizione Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o abbastanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm) Aspirazione e scarico verticale a tetto.
  • Page 21 BLUEHELIX THETA C Tabella 7 - Accessori Perdite in m Aspirazione Scarico fumi aria Verticale Orizzontale TUBO 1 m M/F 1KWMA83W CURVA 45° M/F 1KWMA65W 90° M/F 1KWMA01W TRONCHETTO con presa test 1KWMA70W TERMINALE aria a parete 1KWMA85A fumi a parete con antivento 1KWMA86A...
  • Page 22 BLUEHELIX THETA C Tubi flessibili e tubi rigidi Per l’utilizzo di questi diametri seguire le indicazioni riportate di seguito. Entrare nel menù TS e portare il valore del parametro P68 al valore corrispondente alla lunghezza del camino utilizzato. Dopo aver modificato il valore, procedere con la calibrazione manuale completa (vedere sez.
  • Page 23 Scarico ad un terminale verticale e aspirazione da canna fumaria esistente. Se si intende collegare la caldaia BLUEHELIX THETA C ad una canna fumaria oppure ad un ca- mino singolo a tiraggio naturale, canna fumaria o camino devono essere espressamente proget- tati da personale tecnico professionalmente qualificato in conformità...

  • Page 24: Collegamento Scarico Condensa

    BLUEHELIX THETA C 2.7 Collegamento scarico condensa AVVERTENZE La caldaia è dotata di sifone interno per lo scarico condensa. Installare il tubo flessibile “B” inne- standolo a pressione. Prima della messa in servizio, riempire il sifone con circa 0,5 lt. di acqua e collegare il tubo flessibile all’impianto di smaltimento.

  • Page 25: Servizio E Manutenzione

    BLUEHELIX THETA C 3. Servizio e manutenzione Tutte le regolazione descritte in questo capitolo posso- no essere effettuate solamente da personale qualifica- 3.1 Regolazioni Trasformazione gas di alimentazione L'apparecchio può funzionare con alimentazione a gas della II famiglia oppure dell III ed è...
  • Page 26 BLUEHELIX THETA C • Premere il tasto “Riscaldamento +” per portare alla massima Potenza "Hi", sul display si visualizzerà l'icona "Hi" e quando avrà raggiunto la potenza massima comparirà un valore numerico. • Attraverso i tasti “Sanitario + e -” regolare la CO a potenza massima (Hi), ad ogni pres- sione dei tasti “Sanitario + o -”...
  • Page 27 BLUEHELIX THETA C Premere il tasto “Riscaldamento +”, sul display si visualizzerà l'icona "ME", quando avrà rag- giunto la potenza intermedia/accensione comparirà un valore numerico. Attraverso i tasti “Sa- nitario + e -” regolare la CO a potenza intermedia/accensione ME, ad ogni pressione dei tasti “Sanitario + o -”...
  • Page 28 BLUEHELIX THETA C • Premere il tasto “Riscaldamento +” per portare la Potenza media/accensione "ME", sul di- splay si visualizzerà l'icona "ME", quando avrà raggiunto la potenza intermedia/accensione comparirà un valore numerico. Attraverso i tasti “Sanitario + e -” regolare la CO .
  • Page 29 BLUEHELIX THETA C La modalità TEST si disabilita comunque automaticamente dopo 15 minuti oppure chiudendo il prelievo d’acqua calda sanitaria (nel caso vi sia stato un prelievo d’acqua calda sanitaria sufficien- te ad attivare la modalità Sanitario). Regolazione della potenza riscaldamento in modalità TEST Per regolare la potenza in riscaldamento (oltre alla modifica del parametro P41) posizionare la cal- daia in funzionamento TEST.
  • Page 30 BLUEHELIX THETA C Menù service L’ACCESSO AL MENÙ SERVICE E LA MODIFICA DEI PARAMETRI PUÒ ESSERE EFFET- TUATA SOLO DA PERSONALE QUALIFICATO. L’acceso al Menù Service della scheda avviene premendo il tasto Reset per 10 secondi. Il display visualizzerà: “100” ed il testo “co” lampeggiante.
  • Page 31 BLUEHELIX THETA C Indice Descrizione Range Default 1 = Fluss. (450 imp/l) Selezione tipo flussometro 2 = Fluss. (700 imp/l) 3 = Fluss (190 imp/l) Non implementato Non implementato Portata attivazione modalità 0-100Lt/min/10 Sanitario Portata disattivazione moda- 0-100Lt/min/10 lità Sanitario...
  • Page 32 BLUEHELIX THETA C Indice Descrizione Range Default Temperatura attivazione 0 ÷ 80°C Comfort Isteresi disattivazione 0 ÷ 20°C Comfort P45 Tempo attesa sanitario 30 ÷ 255 secondi Massimo setpoint utente 40 ÷ 65°C sanitario Post Circolazione pompa 0 ÷ 255 secondi...
  • Page 33 BLUEHELIX THETA C Indice Descrizione Range Default Isteresi riscaldamento dopo 6 ÷ 30 °C accensione Note: 1. Il parametro Potenza Massima può essere modificato anche in Modalità Test. 1.Per tornare al Menù Service è sufficiente una pressione del tasto Reset. L’uscita dal Menù Ser- vice della scheda avviene premendo il tasto Reset per 10 secondi oppure automaticamente dopo 15 minuti.

  • Page 34: Messa In Servizio

    BLUEHELIX THETA C L’uscita dal Menù Service della scheda avviene premendo il tasto Reset per 10 secondi oppure automaticamente dopo 15 minuti. 3.2 Messa in servizio Prima di accendere la caldaia • Verificare la tenuta dell’impianto gas. • Verifica la corretta precarica del vaso espansione.

  • Page 35: Manutenzione

    BLUEHELIX THETA C 3.3 Manutenzione AVVERTENZE TUTTE LE OPERAZIONE DI MANUTENZIONE E SO- STITUZIONE DEVONO ESSERE EFFETTUATE DA PERSONALE SPECIALIZZATO E DI SICURA QUALIFI- CAZIONE. Prima di effettuare qualsiasi operazione all’interno della caldaia, disinserire l’alimentazione elettrica e chiudere il rubinetto gas a monte. In caso contrario può...
  • Page 36 BLUEHELIX THETA C Per aprire il mantello della caldaia: 1. Svitare le viti “1” (vedi fig. 32). 2. Tirare a sè il pannello e quindi sollevarlo. fig. 32 - Apertura pannello frontale In questo apparecchio la mantellatura svolge anche la funzione di camera stagna.

  • Page 37: Risoluzione Dei Problemi

    BLUEHELIX THETA C • I condotti ed il terminale aria-fumi devono essere liberi da ostacoli e non presentare perdite • Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per l’eventuale pulizia utilizzare spazzole adeguate. Non utilizzare in nessun caso prodotti chimici.
  • Page 38 BLUEHELIX THETA C Tabella anomalie Tabella 12 - Lista anomalie Codice anomalia Anomalia Possibile causa Soluzione Controllare che l’afflusso di gas alla caldaia sia rego- Mancanza di gas lare e che sia stata eliminata l’aria dalle tubazioni Controllare il cablaggio dell’elettrodo e che lo stesso...
  • Page 39 BLUEHELIX THETA C Codice anomalia Anomalia Possibile causa Soluzione Sensore danneggiato Anomalia sensore di mandata Cablaggio in corto circuito Verificare il cablaggio o sostituire il sensore Cablaggio interrotto Sensore danneggiato Anomalia sensore ritorno Cablaggio in corto circuito Verificare il cablaggio o sostituire il sensore...
  • Page 40 BLUEHELIX THETA C Codice anomalia Anomalia Possibile causa Soluzione Controllare che i condotti fumi e il sifone condensa non siano ostruiti. Controllare la corretta pressione di Condotti fumi ostruiti. alimentazione gas. Bassa pressione gas. Effettuare una calibrazione manuale per regolare la Errori specifici controllo com- F65 ÷...

  • Page 41: Caratteristiche E Dati Tecnici

    BLUEHELIX THETA C 4. Caratteristiche e dati tecnici 4.1 Dimensioni e attacchi Modelli BlueHelix THETA 24 C e BlueHelix THETA 28 C fig. 34 - Vista frontale fig. 35 - Vista laterale fig. 36 - Vista dall’alto fig. 37 - Vista dal basso Legenda Entrata gas - Ø...
  • Page 42 BLUEHELIX THETA C Modello BlueHelix THETA 34 C fig. 39 - Vista laterale fig. 38 - Vista frontale fig. 41 - Vista dal basso fig. 40 - Vista dall’alto Legenda Entrata gas - Ø 3/4” Uscita acqua sanitario - Ø 1/2”...

  • Page 43: Vista Generale

    BLUEHELIX THETA C 4.2 Vista generale fig. 42 - Vista generale Legenda 14 Valvola di sicurezza 16 Ventilatore 32 Circolatore riscaldamento 34 Sensore temperatura riscaldamento 36 Sfiato aria automatico 42 Sonda temperatura sanitario 44 Valvola gas 56 Vaso di espansione 81 Elettrodo d’accensione/Ionizzazione...

  • Page 44: Circuito Idraulico

    BLUEHELIX THETA C 4.3 Circuito idraulico fig. 43 - Circuito idraulico Legenda Uscita acqua sanitario Entrata acqua sanitario 10 Mandata impianto 11 Ritorno impianto 14 Valvola di sicurezza 32 Circolatore riscaldamento 34 Sensore temperatura riscaldamento 36 Sfiato aria automatico 42 Sonda temperatura sanitario...

  • Page 45: Tabella Dati Tecnici

    BLUEHELIX THETA C 4.4 Tabella dati tecnici cod. 3540000272 - Rev. 01 - 01/2024...
  • Page 46 BLUEHELIX THETA C cod. 3540000272 - Rev. 01 - 01/2024...

  • Page 47: Diagrammi

    BLUEHELIX THETA C 4.5 Diagrammi Prevalenza residua disponibile all’impianto BlueHelix THETA 24 C - BlueHelix THETA 28 C Q (m3/h) fig. 44 - Prevalenza residua disponibile all’impianto BlueHelix THETA 34 C Q (m3/h) fig. 45 - Prevalenza residua disponibile all’impianto...

  • Page 48: Schema Elettrico

    BLUEHELIX THETA C 4.6 Schema elettrico 16 Ventilatore 114 Pressostato acqua 32 Circolatore riscaldamento 136 Flussometro 34 Sensore temperatura riscaldamento 138 Sonda esterna (opzionale) 42 Sonda temperatura sanitario 139 Cronocomando remoto (opzionale) 44 Valvola gas 186 Sensore di ritorno 72 Termostato ambiente (non fornito) 191 Sensore temperatura fumi 81 Elettrodo d’accensione/Ionizzazione...
  • Page 49 BLUEHELIX THETA C ETICHETTATURA AMBIENTALE IMBALLAGGI ITALIA Ai sensi del decreto legislativo 3 settembre 2020, n. 116 e della decisione 97/129/CE , il materiale che com- facilitarne la raccolta, il riutilizzo, il recupero ed il riciclaggio ove questo sia possibile.
  • Page 50 BLUEHELIX THETA C C e r t i f i c a to d i G a ra n z i a La presente garanzia convenzionale è valida per gli apparecchi cod. 3540000272 - Rev. 01 - 01/2024...
  • Page 51 BLUEHELIX THETA C • Read the warnings in this instruc- not try to repair it or directly inter- tion booklet carefully since they vene. Contact professionally quali- provide important information on fied personnel. repair/ safe installation, use and mainte- replacement of the products must nance.
  • Page 52 BLUEHELIX THETA C children aged at least 8 years only if under supervision. • In case of doubt, do not use the unit. Contact the supplier. • The unit and its accessories must be appropriately disposed of in compliance with current regulatio- •...
  • Page 53 BLUEHELIX THETA C 1 Operating instructions ......................54 1.1 Introduction............................54 1.2 Control panel ............................54 1.3 Connection to the power supply, turning on and off ................55 1.4 Adjustments............................57 2 Installation ..........................61 2.1 General Instructions ..........................61 2.2 Place of installation ..........................

  • Page 54: Operating Instructions

    1. Operating instructions 1.1 Introduction Dear Customer, BLUEHELIX THETA C is a high-efficiency, low emissions premix condensing heat generator with heat exchanger in s/steel and incorporated DHW production, equipped with a microproces- sor control system. It can use Natural Gas (G20), Liquefied Gas (G30-G31), Propane Air (G230).

  • Page 55: Connection To The Power Supply, Turning On And Off

    BLUEHELIX THETA C Indication during operation Heating A heating request (generated by the Room Thermostat or Remote Timer Control) is in- dicated by activation of the radiator. The display (detail 12 - fig. 1) shows the ac- tual heating flow temperature and, during fig.
  • Page 56 BLUEHELIX THETA C Turning the boiler off and on It is possible to switch from one mode to another by pressing the winter/summer/off button for about one second, following the sequence given in fig. 8. A =Winter mode B =Summer mode C =Off mode To turn the boiler off, press the summer/winter/off button (detail 7 - fig.

  • Page 57: Adjustments

    BLUEHELIX THETA C 1.4 Adjustments Winter/summer switchover Press the winter/Summer/off button (detail 7 - fig. 1) until the icon winter (detail 10 - fig. 1): disappears, the boiler will only deliver domestic hot water. The frost protection sys- tem remains activated.
  • Page 58 BLUEHELIX THETA C Room temperature adjustment (with optional room thermostat) Using the room thermostat, set the temperature required in the rooms. If the room thermostat is not installed, the boiler will keep the system at the set system delivery setpoint temperature.
  • Page 59 BLUEHELIX THETA C If the room temperature is lower than the required value, it is advisable to set a higher order curve and vice versa. Proceed by increasing or decreasing in steps of one and check the result in the room.
  • Page 60 BLUEHELIX THETA C System water pressure adjustment The filling pressure read on the boiler water gauge (detail 2 - fig. 16) with system cold must be approx 1.0 bar. If the system pres- sure falls below minimum values, the boiler stops and fault F37 is displayed.

  • Page 61: Installation

    BLUEHELIX THETA C 2. Installation 2.1 General Instructions BOILER INSTALLATION MUST ONLY BE PERFORMED BY QUALIFIED PERSONNEL, IN AC- CORDANCE WITH ALL THE INSTRUCTIONS GIVEN IN THIS TECHNICAL MANUAL, THE PROVISIONS OF CURRENT LAW, THE PRESCRIPTIONS OF NATIONAL AND LOCAL STANDARDS AND THE RULES OF PROPER WORKMANSHIP.
  • Page 62 18- Plumbing kit System water characteristics BLUEHELIX THETA C boilers are suitable for installation in heating systems with non-sig- nificant entry of oxygen (ref. systems "case I" EN14868). A physical separator (e.g. plate heat exchanger) must be provided in systems with continuous entry of oxygen (e.g. under- floor systems without antidiffusion pipes or open vessel), or intermittent (less than 20% of system water content).

  • Page 63: Gas Connection

    BLUEHELIX THETA C Chemical conditioners must ensure complete deoxygenation of the water, contain specific protective agents for yellow metals (copper and its alloys), anti-scaling agents for lime- stone, neutral PH stabilizers and, in low-temperature systems, specific biocides for use in heating systems.
  • Page 64 BLUEHELIX THETA C DANGER OF ELECTRIC SHOCK WITH RISK OF INJU- RY OR DEATH! The unit must be connected to an efficient grounding sys- tem in accordance with applicable safety regulations. Have the efficiency and suitability of the grounding system checked by professionally qualified personnel;...
  • Page 65 BLUEHELIX THETA C Accessing the electrical terminal block and fuse After removing the front panel ( ”Opening the front panel” on page 84 ) it is possible to access the terminal blocks (M) and the fuse (F) following the directions given below (fig. 19 and fig. 20). The terminals indicated in fig.
  • Page 66 BLUEHELIX THETA C Variable output relay card LC32 (optional - 043011X0) The variable output relay LC32 consists of a small card with a switchover of free contacts (closed means contact between C and NO). Operation is managed by the software.

  • Page 67: Fume Ducts

    BLUEHELIX THETA C 2.6 Fume ducts THE BOILERS MUST BE INSTALLED IN ROOMS THAT MEET THE FUNDAMENTAL VENTILATION REQUIRE- MENTS. OTHERWISE THERE IS A DANGER OF AS- PHYXIA OR POISONING. READ THE INSTALLATION AND MAINTENANCE IN- STRUCTIONS BEFORE INSTALLING THE UNIT.
  • Page 68 BLUEHELIX THETA C Connection with coaxial pipes fig. 21- Examples of connection with coaxial pipes ( = Air / = Fumes) For coaxial connection, fit the unit with one of the following starting accessories. For the wall hole dimensions, refer to the figure on the cover. Any horizontal sections of the fume exhaust must be kept sloping slightly towards the boiler, to prevent possible condensate from flowing back towards the outside and causing dripping.
  • Page 69 BLUEHELIX THETA C Connection with separate pipes fig. 23- Examples of connection with separate pipes ( = Air / = Fumes) Table 5- Typology Type Description Wall horizontal exhaust and intake. The inlet/outlet terminals must be concentric or close enough to be subjected to similar wind conditions (within 50cm) Roof vertical exhaust and intake.
  • Page 70 BLUEHELIX THETA C Table 7- Accessories Losses in m Fume exhaust intake Vertical Horizontal PIPE 1 m M/F 1KWMA83W BEND 45° M/F 1KWMA65W 90° M/F 1KWMA01W PIPE SECTION with test point 1KWMA70W TERMINAL air, wall 1KWMA85A fumes, wall with antiwind...
  • Page 71 BLUEHELIX THETA C Flexible and rigid pipes To use these diameters follow the instructions below. Access the TS menu and bring the value of parameter P68 to the value corresponding to the length of flue used. After changing the value, proceed with the complete manual calibration (see ”Complete manual calibration”...
  • Page 72 Exhaust to a vertical terminal and intake from existing flue. If the BLUEHELIX THETA C boiler is to be connected to a flue or a single chimney with natural draught, the flue or chimney must be expressly designed by professionally qualified technical per- sonnel in conformity with the current regulations and be suitable for sealed chamber units equipped with fan.

  • Page 73: Condensate Drain Connection

    BLUEHELIX THETA C 2.7 Condensate drain connection IMPORTANT The boiler has an internal trap for draining condensate. Install the hose “B” by pressing it into place. Before commissioning, fill the trap with approx. 0.5 L of water and connect the hose to the disposal system.

  • Page 74: Service And Maintenance

    BLUEHELIX THETA C 3. Service and maintenance All adjustments described in this chapter can only be carried out by qualified personnel. 3.1 Adjustments Gas conversion The unit can work with 2 or 3 family gases, which is clearly indicated on the packaging and on the data plate of the unit.
  • Page 75 BLUEHELIX THETA C the three power levels "Hi", "ME" and "Lo” can be scrolled by pressing the "Heating + or - " buttons to recheck or correct the CO level. • Press the “OFF/Summer/Winter” and “Heating +” buttons for 5 seconds to exit the com- plete manual calibration mode and save the settings.
  • Page 76 BLUEHELIX THETA C power, the three power levels "Hi", "ME" and "Lo" can be scrolled by pressing the "Heating + or -" buttons to recheck or correct the CO value. To exit and save the settings, simultaneously press the OFF/Summer /Winter buttons (detail 7 - fig. 1) and the “Heating +” button (detail 4 - fig.
  • Page 77 BLUEHELIX THETA C • Press the “OFF/Summer/Winter” and “Heating +” buttons for 5 seconds to exit the complete manual calibration mode and save the settings. Modifying the parameters for adjusting the CO in complete manual calibration mode takes not more than about 8 minutes.
  • Page 78 BLUEHELIX THETA C Heating power adjustment in TEST mode To adjust the heating power (in addition to parameter P41 modification) put the boiler in TEST mode. Press the "heating + or -” buttons to increase or decrease the power. Press the reset but- ton for 1 second within 20 seconds after the modification and the maximum power will remain that just set (settable range 0 ÷...
  • Page 79 BLUEHELIX THETA C Service menu ONLY QUALIFIED PERSONNEL CAN ACCESS THE SERVICE MENU AND MODIFY PARAM- ETERS. The card Service Menu is accessed by pressing the Reset button for 10 seconds. The display will show: "100" and "co" flashing. Then set "103" with the DHW buttons, with the heating buttons set "123" and confirm by pressing the Reset button.
  • Page 80 BLUEHELIX THETA C Index Description Range Default 1 = Flow. (450 imp/l) b15 Flowmeter type selection 2 = Flow. (700 imp/l) 3 = Flow. (190 imp/l) b16 Not implemented b17 Not implemented DHW mode activation flow 0-100 l/min/10 rate DHW mode deactivation...
  • Page 81 BLUEHELIX THETA C Index Description Range Default Comfort mode deactivation 0 ÷ 20°C hysteresis P45 DHW standby time 30 ÷ 255 seconds P46 DHW user max. setpoint 40 ÷ 65°C P47 DHW pump Post-Circulation 0 ÷ 255 seconds P48 Max. output in DHW 0 ÷...
  • Page 82 BLUEHELIX THETA C Notes: 1. The Maximum Power parameter can also be modified in Test Mode. Press the Reset button to return to the Service Menu. Press the Reset button for 10 seconds to exit the card Service Menu, or exiting occurs automatically after 15 minutes.

  • Page 83: Commissioning

    BLUEHELIX THETA C 3.2 Commissioning Before lighting the boiler • Check the tightness of the gas system. • Check correct expansion vessel precharge. • Fill the hydraulic system and make sure that all air contained in the boiler and the system has been vented.

  • Page 84: Maintenance

    BLUEHELIX THETA C 3.3 Maintenance IMPORTANT ALL MAINTENANCE WORK AND REPLACEMENTS MUST BE CARRIED OUT BY SKILLED QUALIFIED PERSONNEL. Before carrying out any operation inside the boiler, disconnect the power and close the gas cock up- stream. Otherwise there may be a danger of explo- sion, electric shock, suffocation or poisoning.
  • Page 85 BLUEHELIX THETA C Proceed in reverse order to refit the front panel. Make sure it is correctly hooked to the upper fas- tenings and is correctly positioned at the sides. Once the screw "1” is tightened, the head must not be below the lower reference fold (see fig. 33).

  • Page 86: Troubleshooting

    BLUEHELIX THETA C 3.4 Troubleshooting Diagnostics LCD Off Make sure the card is powered: using a digital multimeter, check for the presence of supply volt- age. In case of no voltage, check the wiring. If the voltage is sufficient ( Range 195 – 253 Vac), check the fuse (3.15AL@230VAC). The fuse is on the card.
  • Page 87 BLUEHELIX THETA C Fault code Fault Possible cause Cure Ionization electrode fault Check the position of the ionization elec- trode, free it from any deposits and do a complete manual calibration, if necessary replace the electrode. No flame after the ignition...
  • Page 88 BLUEHELIX THETA C Fault code Fault Possible cause Cure Probe damaged or wiring Check the wiring or replace the sensor shorted External probe fault Probe disconnected after Reconnect the external probe or disable the activating the sliding tempe- sliding temperature...

  • Page 89: Technical Data And Characteristics

    BLUEHELIX THETA C 4. Technical data and characteristics 4.1 Dimensions and connections Modello BlueHelix THETA 24 C - BlueHelix THETA 28 C fig. 34- Front view fig. 35- Side view fig. 36- Top view fig. 37- Bottom view Gas inlet - Ø 3/4”...
  • Page 90 BLUEHELIX THETA C Modello BlueHelix THETA 34 C fig. 38 - Front view fig. 39 - Side view fig. 41 - Bottom view fig. 40 - Top view Gas inlet - Ø 3/4” DHW outlet - Ø 1/2” Cold water inlet - Ø 1/2”...

  • Page 91: General View

    BLUEHELIX THETA C 4.2 General view fig. 42- General view 14 Safety valve 16 Fan 32 Heating circulating pump 34 Heating temperature sensor 36 Automatic air vent 42 DHW temperature probe 44 Gas valve 56 Expansion vessel 81 Ionization/ignition electrode...

  • Page 92: Hydraulic Circuit

    BLUEHELIX THETA C 4.3 Hydraulic circuit fig. 43- Hydraulic circuit Domestic hot water outlet Cold water inlet 10 System flow 11 System return 14 Safety valve 32 Heating circulating pump 34 Heating temperature sensor 36 Automatic air vent 42 DHW temperature probe...

  • Page 93: Technical Data Table

    BLUEHELIX THETA C 4.4 Technical data table cod. 3540000272 - Rev. 01 - 01/2024...
  • Page 94 BLUEHELIX THETA C cod. 3540000272 - Rev. 01 - 01/2024...

  • Page 95: Diagrams

    BLUEHELIX THETA C 4.5 Diagrams Residual head available for system BlueHelix THETA 24 C - BlueHelix THETA 28 C Q (m3/h) fig. 44- Residual head available for system BlueHelix THETA 34 C Q (m3/h) fig. 45- Residual head available for system...

  • Page 96: Wiring Diagram

    BLUEHELIX THETA C 4.6 Wiring diagram 16 Fan 114 Water pressure switch 32 Heating circulating pump 136 Flowmeter 34 Heating temperature sensor 138 External probe (optional) 42 DHW temperature probe 139 Remote timer control (optional) 44 Gas valve 186 Return sensor...
