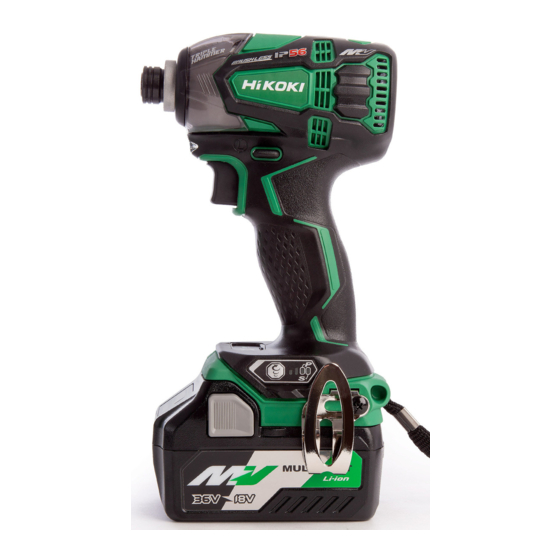

- Page 1 充电式冲击起子机 Cordless Impact Driver WH 36DB 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法.........10 充电式冲击起子机安全警告.....4 充电..............10 锂离子电池使用注意事项......5 作业之前............13 锂离子电池运输..........7 使用方法............13 USB 设备连接器使用注意事项 ....7 操作上的注意事项........18 防尘和防水功能注意事项......7 USB 设备的充电方法 .........19 符号...............8 维护和检查.............20 规格...............8 故障排除............21 标准附件.............9 选择附件............24 用途...............9 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。... - Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
-
Page 4: 充电式冲击起子机安全警告
中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！... -
Page 5: 锂离子电池使用注意事项
中文 7. 用本冲击起子机旋紧螺丝时，如冲击起子机与螺丝之间的位置不成直线，则 会损坏螺丝头，同时起子机的旋转力也不能被妥善地传给螺丝。所以，旋紧 螺丝时，请使起子机与螺丝成一直线。 8. 务请在 -10℃～ 40℃的温度下进行充电。温度低于 -10℃将会导致充电过度， 极其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 ～ 25℃。 9. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 10. 勿让杂质进入电池连结口内。 11. 切勿拆卸电池与充电器。 12. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 13. 请勿将电池丢入火中。 电池受热将会爆炸。 14. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 15. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 16. 请勿使用耗竭了的电池，否则会损坏充电器。 17. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。... - Page 6 中文 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 (螺丝、钉子等) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远...
-
Page 7: 锂离子电池运输
中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电 输出功率 池，告知该公司其功率输出并且要按照运 输公司的指引安排运输。 ● 功率输出超过 100 Wh 的锂离子电池 2 至 3 位数 被视作危险物品运输分类并且需要特 别申请程序。 ● 对于境外运输，您必须遵守国际法以 图 2 及输入国的规章和条例。 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 防尘和防水功能注意事项 本产品符合国际 IEC 标准中规定的电气设备 IP56 防护等级（防尘和防水） 。( 装 配有电池时，仅重要的组件符合... - Page 8 中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告 规格 电动工具 型式 WH36DB 电压 36 V 强力模式 0 － 2900 /min 正常模式 0 － 2900 /min 空载转速 轻柔模式 0 － 900 /min 自钻螺钉模式 0 － 2900 /min 小螺钉...
-
Page 9: 标准附件
中文 充电器 UC18YSL3 型式 充电电压 14.4 － 18 V 重量 0.6 kg 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 WH36DB 充电器（UC18YSL3） 电池（BSL36A18） 电池盖 塑料盒 根据工具套件的规格不同，所提供的充电器和电池会有所不同。 用途 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。... -
Page 10: 电池的拆卸／安装法
中文 电池的拆卸／安装法 电池盖 1. 电池的拆卸法 通风孔 请先紧抓住把手、然后再推压电池插销以拆下电池 (参照图 3 和图 4)。 注意！ 端子 切勿使电池短路。 插销 电池 2. 电池的安装法 图 3 插入电池时请注意极性 (参照图 4)。 插销 把手 电池 按 插入 拉出 图 4 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 充电指示灯 （间隔为 1 秒） 。 2. - Page 11 中文 3. 充电 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 电池完全充电后，充电指示灯将持续点亮呈绿色。( 参照 表 2) (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于...
- Page 12 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 -10℃ － 50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 电池 （4 节） （8 节） （5 节） （10 节） （10 节） 充电时 BSL1415S : 15 BSL1815S : 15 间（环...
-
Page 13: 作业之前
中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。 作业之前 1. - Page 14 中文 注意！ 起子机运转时，无法切换推钮。如需切换推钮，将起子机停止运转后再切换 推钮。 2. 开关操作 ○ 压下扳机开关，则本机旋转 ； 松开扳机，则本机停止。 ○ 可通过改变扳机开关的扣动幅度来控制转速。幅度小则转速低，幅度大则转 速高。 ○ 松开开关的扳机时，制动器将立即停止。 注 : 当马达即将起转时，可能会产生一种嗡嗡声。这只不过是一种噪音，而非机 器故障。 3. 使用挂钩 挂钩用于在工作时将电动工具挂到腰带上。 注意！ ○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。如果电动工具掉落，可能造成 意外伤害。 ○ 将电动工具挂在腰带上行动时，切勿在电动工具头上安装任何钻头。如果在 将电动工具挂在腰带上行动时安装了尖利的钻头，可能造成伤害。 ○ 将挂钩安装牢固。如果安装不牢固，在使用时可能造成伤害。 (1) 卸下挂钩。 用十字螺丝刀卸下用于固定挂钩的螺丝。( 图 8） 凹槽 (2) 重新装上挂钩并拧紧螺丝。 将挂钩牢固安装到电动工具的凹槽中，拧紧螺丝 固定挂钩。( 图...
- Page 15 中文 4. 剩余电池电量指示灯 剩余电池电量 剩余电池电 可以按下剩余电池电量指示灯开关点亮指示 指示灯开关 量指示灯 灯，查看电池的剩余电量。 （图 10，表 4） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。 环境温度和电池状态可能会对剩余电池电量 显示板 产生轻微的影响，因此，建议您仅将指示灯 作为参考。 此外，电动工具或充电器上的剩余电池电量 指示灯可能有所不同。 图 10 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为 50% － 75% 点亮 ； 电池剩余电量为...
- Page 16 中文 5. LED 灯的使用方法 按下灯的开关，LED 灯模式的变化如 表 5 所示。指示绿色灯。( 图 11) 请经常关灯以防消耗电池电量。 开关面板 表 5 常亮模式 SW 互锁模 省电模式 式 灯分段 灯指示灯 开关 面板 显示 图 11 常 亮 模 式 仅 在 软 件 常灭 状态 （2 分 钟 后 运...
- Page 17 中文 自钻螺钉模式可用于旋紧钻尾螺丝。该模式可降低由于过于旋紧而导致螺钉 头部断裂、螺钉破损或滑丝的可能性。 注 : ○ 请根据螺钉和需钻钉的材料选择适当的模式。请钻入一些测试用螺钉，相应 地调整模式设定。 ○ 仅在驱动器已安装电池且已拉动过一次扳机开关后，才可以对旋紧模式选择 开关进行设定。 选择模式旋转开关设定示例 轻柔模式 正常模式 强力模式 自钻螺钉模式 转速 0 － 900 /min 0 － 2900 /min “精细作业” “正常作业” “重负荷作业” 旋紧自钻螺钉 旋紧小直径螺 旋紧短螺钉 旋紧长螺钉、 使用 钉 固定石膏板等 方头螺钉、螺 (M6 或类似 ) 等 栓等...
-
Page 18: 操作上的注意事项
中文 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 在连续进行螺栓紧固作业后以及在更换电池后，请让电动工具暂停作业 15 分钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高， 结果导致烧毁。 注 : 请勿触摸金属部件，它们在连续工作后可能高温。 2. 关于转速控制开关的注意事项 此开关带有可无级改变转速的内置电路。因此， 当轻拉启动开关（低速转动） 并在连续旋紧螺丝中停止马达转动时， 电路部分的元件可能会因过热而损坏。 3. 使用适宜於螺丝的旋紧时间 根据螺丝的材料和尺寸以及所旋紧的材料等，其适宜的转矩有所不同，因此 请使用适宜于该螺丝的旋紧时间。尤其是，如果对小于 M8 的螺丝使用过长 的旋紧时间，则螺丝有损坏的危险。因此，请事先确认旋紧时间和旋紧转矩。 4. 以适于受冲击螺栓的旋紧扭矩进行操作 螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小 螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成 正比。请使用正确的螺栓操作时间。 5. 握住工具 用双手牢牢握住工具。在这种情况下，与螺丝或螺栓成直线地握住工具。 无需用力推工具，用足以抵消冲击力的力握住工具。 6. 确定旋紧扭矩 下列因素会造成旋紧扭矩的下降。因此请在工作前用手工扭矩扳手来确定上 紧螺栓所需的实际旋紧扭矩。影响旋紧扭矩的因素如下。 (1) 电压 达到放电极限时，电压降低，旋紧扭矩也减少。 (2) 操作时间... -
Page 19: Usb 设备的充电方法
中文 USB 设备的充电方法 警告 ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔下 USB 设备。 否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。 ○ 根据设备类型，可能无法对部分 USB 设备进行充电。 (1) 选择充电方式 根据所选的充电方式，将电池插入充电器或连接电源线插入插座。 ○ 将 USB 设备插入插座进行充电 ( 图 13-a)。 ○... -
Page 20: 维护和检查
中文 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 ○ 从插座中拔下电源线。( 图 15) ○ 用橡胶盖盖住 USB 端口。 橡胶盖 USB 线 USB 端口 图 15 维护和检查 1. 检查工具 继续使用已破损的钻头或钻头尖已磨损的钻头是非常危险的，因为钻头会滑 脱。因此，请更换已破损的钻头或钻头尖已磨损的钻头。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。... -
Page 21: 故障排除
中文 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 插入电池时，扳机开关为按... - Page 22 充电指示灯闪烁红 电池未完全插入。 请紧紧插入电池。 色，电池未开始充 电池过热。 如果继续放置，电池将在温 电。 度降低后自动开始充电，但 此种情况可能会缩短电池使 用寿命。建议将电池放置在 通风良好的位置，在充电前 避免阳光直射。 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。...
- Page 23 中文 现象 可能的原因 解决办法 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。 不清楚 USB 设备的 即使充电完毕，USB 电源灯 检查正在充电的 USB 设备以 充电状态如何或者 也不熄灭。 确定其充电状态。 是否充电完毕。 USB 设备在中途暂 使用电池作为电源对 USB 设 这种情况不属于故障。 停充电。 备进行充电时，充电器插入 充电器与电源间存在差异 电插座。 时，USB 将暂停充电约 5 秒 钟。...
-
Page 24: 选择附件
中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 UC18YSL3 BSL36A18 (14.4 V - 18 V) 电池 充电器 产品编号 : 329897 产品编号 : 339778 电池盖 塑料盒... -
Page 25: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........25 CORDLESS IMPACT DRIVER SAFETY WARNINGS ........28 CAUTION ON LITHIUM-ION BATTERY ............29 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......30 USB DEVICE CONNECTION PRECAUTIONS ..........31 PRECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING FUNCTIONS ...............31 SYMBOLS ....................32 SPECIFICATIONS ..................32 STANDARD ACCESSORIES ...............33 APPLICATIONS ....................33 BATTERY REMOVAL / INSTALLATION............34... - Page 26 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
- Page 27 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.
-
Page 28: Cordless Impact Driver Safety Warnings
English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS IMPACT DRIVER SAFETY WARNINGS Hold power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring. -
Page 29: Caution On Lithium-Ion Battery
English 16. Using an exhausted battery will damage the charger. 17. Do not use the product if the tool or the battery terminals (battery mount) are deformed. Installing the battery could cause a short circuit that could result in smoke emission or ignition. -
Page 30: Regarding Lithium-Ion Battery Transportation
English If the battery charging fails to complete even when a specifi ed recharging time has elapsed, immediately stop further recharging. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container. Keep away from fi... -
Page 31: Usb Device Connection Precautions
English ● Lithium-ion batteries that exceed a power Power Output output of 100Wh are considered to be in the freight classifi cation of Dangerous Goods and will require special 2 to 3 digit number application procedures. ● For transportation abroad, you must comply with international law and the Fig. -
Page 32: Symbols
English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual. Direct current /min Oscillation per minute Rated voltage Warning SPECIFICATIONS POWER TOOL... -
Page 33: Standard Accessories
English CHARGER UC18YSL3 Model 14.4 – 18 V Charging voltage 0.6 kg Weight STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 WH36DB Charger (UC18YSL3) Battery (BSL36A18) Battery cover Plastic case The charger and battery supplied are diff... -
Page 34: Battery Removal / Installation
English BATTERY REMOVAL / INSTALLATION Battery cover Battery removal Hold the handle tightly and push the battery latches to Ventilation holes remove the battery (see Fig. 3, 4). CAUTION Never short-circuit the battery. Terminals Latch Battery installation Battery Insert the battery while observing its polarities Fig. - Page 35 English Charge indicator lamp indication The indications of the charge indicator lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery. Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds.
- Page 36 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the -10 oC – 50 oC battery can be recharged Charging...
-
Page 37: Prior To Operation
English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter. -
Page 38: How To Use
English HOW TO USE Check the rotational direction The bit rotates clockwise (viewed from the rear mark mark side) by pushing the R-side of the pushing button. The L-side of the pushing button is pushed to turn the bit counterclockwise (See Fig. 7) (The marks are provided on the body). - Page 39 English Removing the hook. Groove Remove the screws fi xing the hook with Philips screw driver. (Fig. 8) Replacing the hook and tightening the screws. Install securely the hook in the groove of power tool and Screw tighten the screws to fi x the hook fi rmly. (Fig. 9) Hook Fig.
- Page 40 English Blinks ; The battery remaining power is nearly empty. Recharge the battery soonest possible. Blinks ; Output suspended due to high temperature. Remove the battery from the tool and allow it to fully cool down. Blinks ; Output suspended due to failure or malfunction. The problem may be the battery so please contact your dealer.
- Page 41 English Tightening mode selector function Tightening mode Tightening mode indicator lamp selector switch CAUTION ○ Do not subject the switch panel to shock or damage. ○ Select tightening mode while the trigger switch is released. Failure to do so could result in malfunction. Switch panel Tightening mode selector switch By using the Tightening mode selector...
-
Page 42: Operational Cautions
English Tightening and loosening screws Install the bit that matches the screw, line up the bit in the grooves of the head of the screw, then tighten it. Push the impact driver just enough to keep the bit fi tting the head of the screw. CAUTION ○... -
Page 43: How To Recharge Usb Device
English Holding the tool Hold the tool fi rmly with both hands. In this case hold the tool in line with the screw or bolt. It is not necessary to push the tool very hard. Hold the tool with a force just suffi cient to counteract the impact force. - Page 44 English Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○ Charging a USB device from a electrical outlet (Fig. 13-a). ○ Charging a USB device and battery from a electrical outlet.(Fig.
-
Page 45: Maintenance And Inspection
In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi... -
Page 46: Troubleshooting
English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery. - Page 47 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has Replace the battery with one that has switched off...
- Page 48 English Symptom Possible cause Remedy Charging of a USB The charger was plugged into an This is not a malfunction. device pauses midway. electrical socket while the USB The charger pauses USB device was being charged using charging for about 5 seconds the battery as the power source.
-
Page 49: Selecting Accessories
English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. UC18YSL3 BSL36A18 (14.4 V - 18 V) Battery Charger Part Number: 329897 Part Number: 339778 Battery cover Plastic case... - Page 52 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99723322 G 发行日期：2018年6月 中国印刷...
