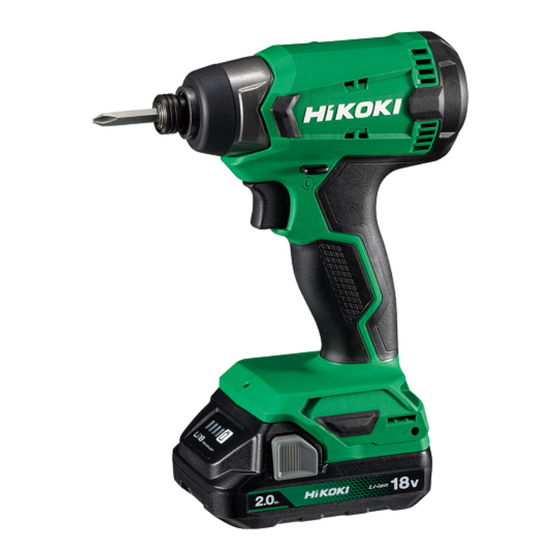

HIKOKI WH 18DA Handling Instructions Manual

Hide thumbs Also See for WH 18DA:
Table of Contents
  • General Power Tool Safety Warnings
  • Additional Safety Warnings
  • Caution on Lithium-Ion Battery
  • Regarding Lithium-Ion Battery Transportation
  • Standard Accessories
  • Specifications
  • Mounting and Operation
  • Maintenance and Inspection
  • Allgemeine Sicherheitshinweise für Elektrogeräte
  • Bezeichnung der Teile
  • Technische Daten
  • Montage und Betrieb
  • Wartung und Inspektion
  • Garantie
  • Avertissements de Sécurité Généraux pour L'outil
  • À Propos du Transport de la Batterie Lithium-Ion
  • Accessoires Standard
  • Caractéristiques
  • Installation et Fonctionnement
  • Nomi Dei Componenti
  • Accessori Standard
  • Garanzia
  • Algemene Veiligheidswaarschuwingen Voor Elektrisch Gereedschap
  • Namen Van Onderdelen
  • Technische Gegevens
  • Onderhoud en Inspectie
  • Advertencias de Seguridad General de la Herramienta Eléctrica
  • Advertencias de Seguridad Adicionales
  • A Propósito del Transporte de la Batería de Iones de Litio
  • Nombres de las Piezas
  • Especificaciones
  • Mantenimiento E Inspección
  • Nomes Dos Componentes
  • Acessórios-Padrão
  • Montagem E Utilização
  • Manutenção E Inspeção
  • Tekniska Data
  • Montering Och Användning
  • Underhåll Och Inspektion
  • Vedligeholdelse Og Eftersyn
  • Montering Og Bruk
  • Tekniset Tiedot
  • Τεχνικα Χαρακτηριστικα
  • Dodatkowe Wskazówki Bezpieczeństwa
  • Specyfikacje Techniczne
  • Műszaki Adatok
  • Standardní Příslušenství
  • Teknik Özellikler
  • Standardna Oprema
  • Bezpečnostné Opatrenia
  • Štandardné Príslušenstvo
  • Technické Parametre
  • Montáž a Obsluha
  • Mere Predostrožnosti
  • Eg-Konformitätserklärung
  • Ef-Overensstemmelseserklæring
  • Ео Декларация За Съответствие
