充电式冲击起子机

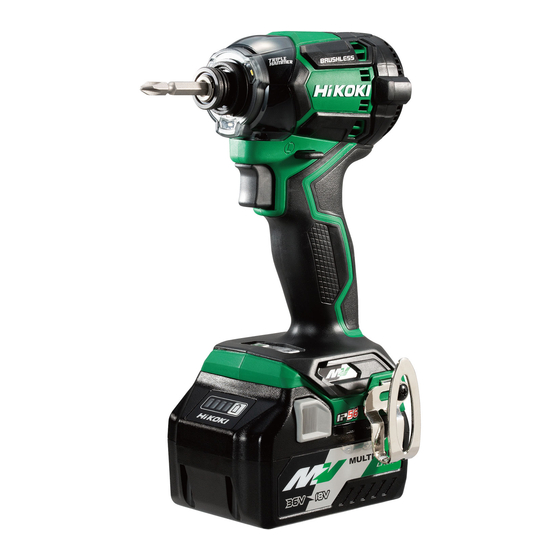

Cordless Impact Driver
WH 36DC
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WH 36DC and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI WH 36DC

Summary of Contents for HIKOKI WH 36DC

  • Page 1 充电式冲击起子机 Cordless Impact Driver WH 36DC 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法.........11 充电式冲击起子机安全警告.....5 充电..............11 锂离子电池使用注意事项......6 作业之前............14 锂离子电池运输..........7 使用方法............14 USB 设备连接器使用注意事项 ....7 操作上的注意事项........19 防尘和防水功能注意事项......8 USB 设备的充电方法 .........20 符号...............8 维护和检查.............21 规格...............9 故障排除............22 标准附件............10 选择附件............25 用途..............10 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
  • Page 4 中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损 情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前 修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。...

  • Page 5: 充电式冲击起子机安全警告

    中文 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式冲击起子机安全警告 1. 在执行紧固件可能会接触到暗线的操作时，通过绝缘的抓紧表面拿住电动工 具。接触“带电”电线的紧固件会使电动工具的裸露金属部件“带电” ，并 可能使操作员遭到电击。 2. 本工具为手提式工具，用於旋紧和旋松螺丝。请不要用於其它作业。 3. 如长时间进行作业，请使用耳塞。 4. 单手操作非常危险。操作时请用双手握紧电动工具。 5. 安装好起子机的钻头以后，请轻轻地将钻头往外拉确认钻头是否松驰。如钻 头安装得不妥当，在使用时钻头可能会松驰而引起危险。 6. 请使用与螺丝相配的钻头。 7. 用本冲击起子机旋紧螺丝时，如冲击起子机与螺丝之间的位置不成直线，则 会损坏螺丝头，同时起子机的旋转力也不能被妥善地传给螺丝。所以，旋紧 螺丝时，请使起子机与螺丝成一直线。 8. 务请在 0℃－ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 － 25℃。 9. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 10.

  • Page 6: 锂离子电池使用注意事项

    中文 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3.

  • Page 7: 锂离子电池运输

    中文 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 电池盖 如果导电异物接触到锂离子电池的端子，电池可能短路， 通风口 并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线， 端子 如铁线和铜线。 插销 ○ 或者将电池装在电动工具中，或者在牢固按入电池盖 电池 并挡住通风孔后再存放，以防止短路。( 参照图 1) 图 1 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电 池，告知该公司其功率输出并且要按照运 输出功率...

  • Page 8: 防尘和防水功能注意事项

    中文 防尘和防水功能注意事项 本产品符合国际 IEC 标准中规定的电气设备 IP56 防护等级（防尘和防水） 。( 装 配有电池时，仅重要的组件符合 IP56 防护等级。) [IP 代码描述 ] IP56 防水等级 强水流从各方向喷射时务必不会对设备产生不良影响（防水） 。 （使用直径 12.5mm 的喷嘴时，请在距离 3 米左右处进行喷射，每分钟喷 射 100L 水，每个方向喷射约 3 分钟。 ） 固体异物侵入防护等级 完全杜绝灰尘落入对设备造成不良干扰（防尘） 。 （将设备在实验室中静置 8 小时，使用搅拌泵以 2 千克 / 立方米的速度将 滑石粉颗粒的直径搅拌至...
  • Page 9 中文 规格 电动工具 型式 WH36DC 电压 强力模式 0－3400/min 螺栓模式 / 螺栓单拧模式 0－2900/min 空载转速 轻柔模式 0－900/min 自钻螺钉模式 0－3700/min 小螺钉 M4－M10 普通螺栓 M5－M18 能力 高强度抗拉螺栓 M5－M14 自钻螺钉 φ3.5－φ6 最大 215N·m 在 20℃的温度下完全充电时， 旋紧扭矩 旋紧 M16 高强度抗拉螺栓 旋紧时间 ： 3 秒 钎柄尺寸 6.35mm 六角螺栓 BSL36A18：锂离子...

  • Page 10: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 WH36DC 2XCK 充电器（UC18YSL3） － 电池（BSL36A18） － 电池盖 － 塑料盒 － 塑料盒（可堆叠） － 根据工具套件的规格不同，所提供的充电器和电池会有所不同。 用途 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下电池 ( 参照图 3 和图 4)。 插销 把手 电池盖 电池 通风孔 按 端子 插入 插销 拉出 电池 图 4 图 3 注意！ 切勿使电池短路。 2. 电池的安装法 插入电池时请注意极性 ( 参照图 4)。 充电 电池 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色（间 充电指示灯 隔为...
  • Page 12 中文 (1) 充电指示灯的指示状态 根据充电器或可充电电池的情况，充电指示灯的显示如 表 2 所示。 表 2 充电指示灯的指示状态 点亮 0.5 秒钟。不点亮 闪烁 充电前 0.5 秒钟。 （熄灭 0.5 秒钟） 插入电源 ( 红 ) 点亮 0.5 秒钟。不点亮 1 秒 闪烁 钟。 （熄灭 1 秒钟） 电池电量低于 50% ( 蓝 ) 点亮 1 秒钟。不点亮 充电时...
  • Page 13 中文 (2) 可充电电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 充电电压 14.4 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 充电时 BSL1815S : 15 BSL1415S : 15 间（环...

  • Page 14: 作业之前

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 ○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出， 因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电 池，则电池可能充电不正常。 作业之前 1.
  • Page 15 中文 注意！ 起子机运转时，无法切换推钮。如需切换推钮，将起子机停止运转后再切换 推钮。 2. 开关操作 ○ 操作时请确保牢牢握住工具。否则可能导致事故 或受伤。( 图 8) ○ 压下扳机开关，则本机旋转 ； 松开扳机，则本机 停止。 ○ 可通过改变扳机开关的扣动幅度来控制转速。幅 度小则转速低，幅度大则转速高。 ○ 松开开关的扳机时，制动器将立即停止。 注 : 当马达即将起转时，可能会产生一种嗡嗡声。这 图 8 只不过是一种噪音，而非机器故障。 3. 使用挂钩 挂钩用于在工作时将电动工具挂到腰带上。 注意！ ○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。如果电动工具掉落，可能造成 意外伤害。 ○ 将电动工具挂在腰带上行动时，切勿在电动工具头上安装任何钻头。如果在 将电动工具挂在腰带上行动时安装了尖利的钻头，可能造成伤害。 ○ 将挂钩安装牢固。如果安装不牢固，在使用时可能造成伤害。 (1) 卸下挂钩。 凹槽...
  • Page 16 中文 4. 剩余电池电量指示灯 剩余电池电 剩余电池电量 可以按下剩余电池电量指示灯开关点亮指示 量指示灯 指示灯开关 灯，查看电池的剩余电量。 （图 11，表 4） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。 环境温度和电池状态可能会对剩余电池电量 显示板 产生轻微的影响，因此，建议您仅将指示灯 作为参考。 此外，电动工具或充电器上的剩余电池电量 指示灯可能有所不同。 图 11 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为50%－75% 点亮 ； 电池剩余电量为25%－50% 点亮 ； 电池剩余电量不到...
  • Page 17 中文 5. LED 灯的使用方法 按下灯的开关， LED 灯模式的变化如 表 5 所示。 ( 图 12) 请经常关灯以防消耗电池电量。 开关面板 表 5 常亮模式 SW 互锁 省电模式 灯分段开关 模式 常亮模式 仅在软 常灭 （10 分钟 件运行 状态 图 12 后关闭） 时亮灯 注意 ! ○ 请不要直视灯光，避免眼睛直接受灯光照射。 如果眼睛持续受灯光照射，会伤害眼睛。 ○ 用软布仔细擦拭附着在 LED 灯镜片上的灰尘或污垢，小心不要划伤镜片。 如果划伤...
  • Page 18 中文 自钻螺钉模式是旋紧自钻螺钉的理想选择，该模式可降低由于过度旋紧而导 致螺钉头部断裂、螺钉破损或滑丝的可能性。 旋紧模式 指示灯 螺栓模式 轻柔模式 强力模式 螺栓单拧模式 自钻螺钉模式 点亮 点亮 点亮 闪烁 点亮 注 : ○ 请根据螺钉和需钻钉的材料选择适当的模式。请钻入一些测试用螺钉，相应 地调整模式设定。 ○ 仅在驱动器已安装电池且已拉动过一次扳机开关后，才可以对旋紧模式选择 开关进行设定。 选择模式旋转开关设定示例 轻柔模式 强力模式 螺栓模式 螺栓单拧模式 自钻螺钉模式 转速 0－900/min 3400/min 0－2900/min 3700/min “精细作业” “正常作业” “旋紧和松开 “精细作业” 旋紧自钻螺钉 旋紧小直径 旋紧短螺钉...

  • Page 19: 操作上的注意事项

    中文 8. 拧紧和拧松螺栓 首先必须选择与螺栓或螺母相对应的六角扳手。接下来，将套筒安装到铁钻 上，用六角扳手咬住要拧紧的螺母。与螺栓成直线地握住工具，按电源开关 冲击螺母几秒钟。 如果螺母松动地安装到螺栓上，螺栓可能随着螺母转动，则说明未正确拧紧。 在此情况下，停止冲击螺母，用扳手按住螺母头后重新启动冲击，或者手动 拧紧螺栓和螺母，以防它们滑动。 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 在连续进行螺栓紧固作业后以及在更换电池后，请让电动工具暂停作业 15 分钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高， 结果导致烧毁。 注 : 请勿触摸金属部件，它们在连续工作后可能高温。 2. 关于转速控制开关的注意事项 此开关带有可无级改变转速的内置电路。因此， 当轻拉启动开关（低速转动） 并在连续旋紧螺丝中停止马达转动时， 电路部分的元件可能会因过热而损坏。 3. 使用适宜於螺丝的旋紧时间 根据螺丝的材料和尺寸以及所旋紧的材料等，其适宜的转矩有所不同，因此 请使用适宜于该螺丝的旋紧时间。尤其是，如果对小于 M8 的螺丝使用过长 的旋紧时间，则螺丝有损坏的危险。因此，请事先确认旋紧时间和旋紧转矩。 4. 以适于受冲击螺栓的旋紧扭矩进行操作 螺栓和螺母最适宜的旋紧扭矩因螺栓或螺母的材料和尺寸而有所不同。对小 螺栓使用过大的旋紧扭矩会扭曲或损坏螺栓。旋紧扭矩的增加与操作时间成 正比。请使用正确的螺栓操作时间。 5. 握住工具 用双手牢牢握住工具。在这种情况下，与螺丝或螺栓成直线地握住工具。 无需用力推工具，用足以抵消冲击力的力握住工具。...

  • Page 20: Usb设备的充电方法

    中文 (3) 螺栓的直径 旋紧扭矩根据螺栓的直径变化。一般来说较大直径的螺栓需要较大的旋紧扭 矩。 (4) 旋紧的状态 即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺栓的扭矩比率、等级和长度 也各不相同。旋紧扭矩还因螺栓所要上紧的加工件的表面状况而有所不同。 螺栓和螺母一起转动时，扭矩会大大减少。 (5) 拧紧扭矩因电池充电程度而异。 USB设备的充电方法 警告 ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。 注 : ○ USB 充电过程中，可能会有偶尔暂停。 ○ USB 设备未充电时，请将充电器上拔下 USB 设备。 否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。 ○...

  • Page 21: 维护和检查

    中文 (2) 连接 USB 线缆。( 图 15) 拔下橡胶盖并将市售的 USB 线缆（匹配充电的设备）紧紧插入 USB 端口。 橡胶盖 USB 端口 USB 线 图 15 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 ○ 从插座中拔下电源线。( 图 16) ○ 用橡胶盖盖住 USB 端口。 橡胶盖 USB 端口 USB 线 图 16 维护和检查...

  • Page 22: 故障排除

    注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行...
  • Page 23 中文 现象 可能的原因 解决办法 工具突然停止 工具过度负重 避免因负载过重而引发的问 题。 电池过热。 让电池冷却。 按下扳机开关 5 分钟或更久。这种情况不属于故障。 电机已自动停止以防止工具 发生故障。 钻头 安装部分的形状不匹配 请使用开口尺寸宽 6.35 mm - 无法安装 的六角柄进行操作。 - 掉落 如果使用 L 型工具钻头，请 替换为 S 型钻头。 无法拔出开关 向前 / 向后选择按钮没有按 根据想要的旋转方向将按钮 到底 紧压到底 拉动扳机开关时， 请轻微拉动扳机开关。 这种情况不属于故障。...
  • Page 24 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...

  • Page 25: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 UC18YSL3 BSL36A18 (14.4V－18V) 电池 充电器 产品编号 : 329897 产品编号 : 339778 电池盖 塑料盒 产品编号 : 339776 产品编号 : 336471 塑料盒（可堆叠） 浅金色 : 产品编号 : 377857 钛银色 : 产品编号 : 377858 天蓝色 : 产品编号 : 377859 蓝紫色...

  • Page 26: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........26 CORDLESS IMPACT DRIVER SAFETY WARNINGS ........29 CAUTION ON LITHIUM-ION BATTERY ............30 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......32 USB DEVICE CONNECTION PRECAUTIONS ..........32 PRECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING FUNCTIONS ...............33 SYMBOLS ....................33 SPECIFICATIONS ..................34 STANDARD ACCESSORIES ...............35 APPLICATIONS ....................35 BATTERY REMOVAL / INSTALLATION ............36...
  • Page 27 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 28 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. h) Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles.

  • Page 29: Cordless Impact Driver Safety Warnings

    English When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fi re. d) Under abusive conditions, liquid may be ejected from the battery;...

  • Page 30: Caution On Lithium-Ion Battery

    English Use the bit that matches the screw. Tightening a screw with the impact driver at an angle to that screw can damage the head of the screw and the proper force will not be transmitted to the screw. Tighten with this impact driver lined up straight with the screw.
  • Page 31 English When the battery power remaining runs out, the motor stops. In such case, charge it up immediately. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again. If the battery is overheated under overload work, the battery power may stop.

  • Page 32: Regarding Lithium-Ion Battery Transportation

    English If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately. There is a possibility that this can cause skin irritation. If you fi nd rust, foul odor, overheating, discolor, deformation, and/or other irregularities when using the battery for the fi...

  • Page 33: Precautions Regarding The Dust-Resistance And Water-Proofing Functions

    English PRECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING FUNCTIONS This product conforms to IP56 protection class ratings (dust-resistance and water-proofi ng) for electrical equipment as stipulated by the international IEC regulations. (Only the main unit conforms to the IP56 protection class ratings when equipped with a battery.) [Descriptions of IP Codes] IP56 Protection rating for water penetration...

  • Page 34: Specifications

    English SPECIFICATIONS POWER TOOL Model WH36DC Voltage 36 V Power mode 0–3400 /min Bolt mode/Bolt single mode 0–2900 /min No-load speed Soft mode 0–900 /min Self drilling screw mode 0–3700 /min Small screw M4–M10 Ordinary bolt M5–M18 Capacity High tension bolt M5–M14 Self drilling screw φ3.5–φ6...

  • Page 35: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 WH36DC 2XCK Charger (UC18YSL3) — Battery (BSL36A18) — Battery cover — Plastic case — Plastic case (Stackable) — The charger and battery supplied are diff...

  • Page 36: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Hold the handle tightly and push the battery latches to remove the battery (see Fig. 3, 4). Latch Battery cover Handle Ventilation holes Battery Terminals Push Latch Insert Pull out Battery Fig. 4 Fig.
  • Page 37 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does not Before Blinks light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Blinks Does not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 38 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 39: Prior To Operation

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

  • Page 40: How To Use

    English HOW TO USE Check the rotational direction The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the pushing button. mark mark The L-side of the pushing button is pushed to turn the bit counterclockwise (See Fig. 7) (The marks are provided on the body).
  • Page 41 English Removing the hook. Groove Remove the screws fi xing the hook with Philips screw driver. (Fig. 9) Replacing the hook and tightening the screws. Install securely the hook in the groove of power tool and Screw tighten the screws to fi x the hook fi rmly. (Fig. 10) Hook Fig.
  • Page 42 English Blinks ; The battery remaining power is nearly empty. Recharge the battery soonest possible. Blinks ; Output suspended due to high temperature. Remove the battery from the tool and allow it to fully cool down. Blinks ; Output suspended due to failure or malfunction. The problem may be the battery so please contact your dealer.
  • Page 43 English Tightening mode Tightening mode selector function selector switch CAUTION ○ Do not subject the switch panel to shock Switch panel or damage. ○ Select tightening mode while the trigger switch is released. Failure to do so could result in malfunction. Tightening mode Tightening mode selector switch indicator lamp...
  • Page 44 English Examples of tightening mode selector function settings Bolt single Self drilling Soft mode Power mode Bolt mode mode screw mode Rotation 0–900 /min 3400 /min 0–2900 /min 3700 /min speed “Delicate work” “Normal work” “Tightening “Delicate work” Self drilling Tightening Tightening and loosening...

  • Page 45: Operational Cautions

    English OPERATIONAL CAUTIONS Resting the unit after continuous work After use for continuous bolt-tightening work, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout.

  • Page 46: How To Recharge Usb Device

    English Tightening conditions The tightening torque diff ers according to the torque ratio; class, and length of bolts even when bolts with the same size threads are used. The tightening torque also diff ers according to the condition of the surface of workpiece through which the bolts are to be tightened.

  • Page 47: Maintenance And Inspection

    English Connect the USB cable. (Fig. 15) Pull back the rubber cover and fi rmly plug in a commercially available USB cable (appropriate to the device being charged) into the USB port. Rubber cover USB port USB cable Fig. 15 When charging is completed ○...
  • Page 48 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 49: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.
  • Page 50 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has Replace the battery with one that has switched off...
  • Page 51 English Symptom Possible cause Remedy Charging of a USB The charger was plugged into an This is not a malfunction. device pauses midway. electrical socket while the USB The charger pauses USB device was being charged using charging for about 5 seconds the battery as the power source.

  • Page 52: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. UC18YSL3 BSL36A18 (14.4 V–18 V) Battery Charger Part Number: 329897 Part Number: 339778 Battery cover Plastic case Part Number: 336471...
  • Page 56 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99739021 G 发行日期：2021年10月 中国印刷...
