Godox KNOWLED AT200Bi Instruction Manual

Godox KNOWLED AT200Bi Instruction Manual

Air tube light
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
合格证
QC PASS
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
传真: 0755-25723423
邮箱: godox@godox.com
GODOX Photo Equipment Co.,Ltd.
Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District,
Shenzhen 518103, China
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com
godox.com
Made in China
705-AT20BY-01
电话: 0755-29609320(8062)
Fax: +86-755-25723423
气柱灯

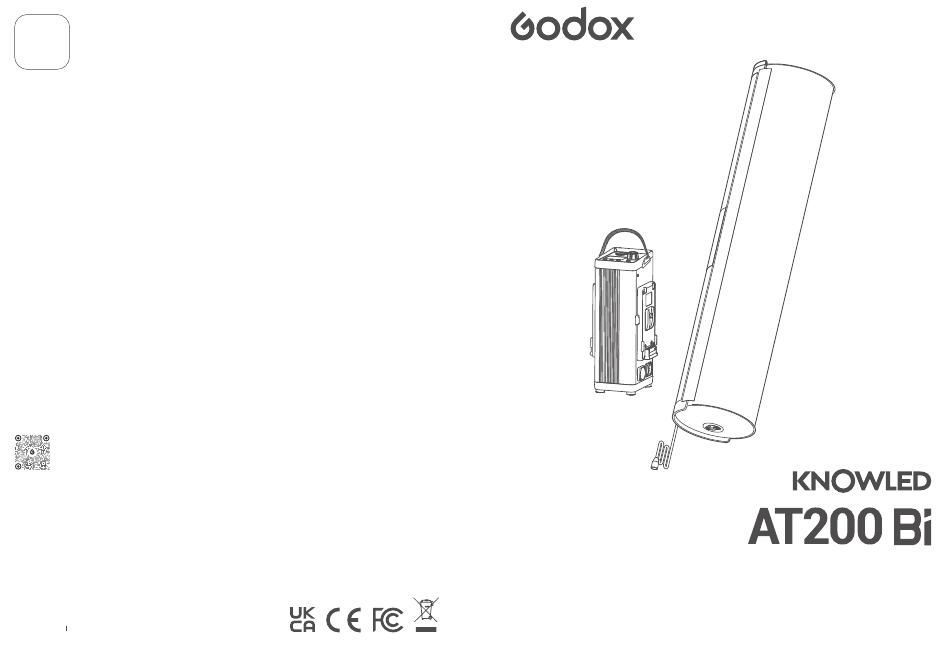

KNOWLED Air Tube Light
使用手册
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KNOWLED AT200Bi and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Godox KNOWLED AT200Bi

Summary of Contents for Godox KNOWLED AT200Bi

  • Page 1 Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co.,Ltd. Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 气柱灯 E-mail: godox@godox.com KNOWLED Air Tube Light 使用手册...
  • Page 2 重要的安全说明及注意事项 22. 部分产品使用电池供电。 此类产品请勿使用说明书中未指定的任何电池、 电源或附件。 请将电池 和其他附件置于儿童及婴幼儿无法触及之处。 如果儿童或婴幼儿吞下电池或附件， 请立刻就医。 首先作为最基本原则： 本产品为专业灯光布景设备， 应由专业灯光师使用或在专业人士指导下使用。 如果电池漏液、 变色、 变形、 冒烟或发出异味， 请立刻将其取出。 在取出过程中请小心， 以免烫伤。 使用时必须始终遵循基本的安全预防措施， 具体安全预防措施如下： 如果继续使用， 可能会引起火灾、 触电或皮肤烫伤。 请勿使用任何变形或改造过的电池。 请勿拆 使用前必须阅读并理解产品说明书。 卸或改造本产品或电池。 请勿加热电池或焊接电池。 请勿让电池与火或水接触。 请勿让电池受到 专业灯具， 禁止儿童使用。 当儿童靠近时， 家长或陪护人必须密切监督， 以免儿童因碰撞灯具或私 强烈的外力撞击。 请勿将电池的正负端错误插入， 或将新旧电池或不同类型的电池混合使用。 用灯具造成人身伤害。 —年保修期，...
  • Page 3 部件名称 前言 灯体 1. 充气口/放气口 感谢您购买神牛产品。 2. 气囊 神牛全新推出气柱灯 AT200Bi， 集便携与实用于一体， 拥有大面积柔光、 色温范围广、 高亮度、 移动性 3. 连接线 强、 无极调光、 灯体 IP65 级防水、 多种无线控制等诸多特性， 适用于短视频拍摄、 广告拍摄、 电商直播、 4. 魔术贴 商业摄影、 影视剧拍摄等场景。 主要特点： • 宽广色温， 调节范围：2700K-8500K • 4 种调光曲线：线性、 S 型、 指数、 对数。 无极调光，...
  • Page 4 充气泵 1. 放气口 5. 气嘴3 2. 充气口 6. 转接口 OPEN 3. 气嘴1 7. 开关按键 4. 气嘴2 CLOSE 充气完毕后， 抽出转接口和充气泵， 顺时 针拧紧充气口。 拧紧后， 拨动充气泵开关 按键至“o”， 结束充气。 AT200Bi放气教程 AT200Bi充气教程 OPEN CLOSE 1. 逆时针旋转并打开灯体充气口 2. 将气嘴1插入充气泵充气口 OPEN CLOSE 1. 先将气囊顺着魔术贴拆卸下来。 2. 逆时针旋转并打开灯体充气口 4. 将转接口插入充气口， 拨动充气泵的开关 3.
  • Page 5 安装灯体到灯架上 3. 将气嘴1插入充气泵放气口 4. 将转接口插入气嘴1中。 先将固定布粘贴在 连接支架对准固定布槽位插入， 最 后将连 接 支 架 套筒 插 入 灯体魔术贴上。 插 入 后 往 上 提 起， 将 螺 栓 对 着 三脚架中， 旋转固定旋钮即 1/4”螺丝口， 接着将螺栓往下压 可完成安装。 的同时顺时针旋紧螺栓。 吊装灯体 安装手持把手 将转接口插入灯体放气口， 拨动充气泵 放气完毕后， 拨动充气泵的开关按键至“o”。 的开关按键至“-”即可进行放气。...
  • Page 6 DMX连接展示 可另购附件 控制器DMX控制台连接操作示意图如下： DMX512控制台 注： DMX连接线需另购。 2.4GHz遥控器RC-A6II 无线DMX发射器Timolink TX 无线DMX接收器Timolink RX 控制器固定件 连接多台 物品清单 供电方式 1. AC供电 格栅 × 1 注:连接线和电源线,在拆卸时均 需要按住锁扣按钮, 方可拆卸。 灯体 × 1 控制器 × 1 电源线 × 1 延长线 × 1 裙边 × 1 2. V口电池供电 充气泵...
  • Page 7 开关机 1. 闪光灯光效 进入闪光灯光效， 旋转调节旋钮选择开关、 亮 闪光灯 接通电源，长按控制器开关按键，实现开机 度百分比、 自动、 手动、 色温、 速度、 模式等选 或关机。 项。 短按调节旋钮选中选项，旋转调节旋钮可 亮度 开机后，短按开关按键可关闭亮度，亮度为 调节选项 （自动、 手动等选项除外） 。 0％， 再次短按恢复上一次亮度值。 亮度调节范围： 0％-100％ 色温 色温： 2700K-8500K 自动 手动 6500 速度： 1-100 模式： 模拟闪光灯光效/模拟镁光灯光效 注： 选中手动， 通过短按一次调节旋钮触发一次闪光灯光效。 色温模式...
  • Page 8 7. 火光效 4. 坏灯泡光效 进入火光效， 旋转调节旋钮选择开关、 亮度百 进入坏灯泡光效， 旋转调节旋钮选择开关、 亮 火 坏灯泡 分比、 速度等选项。 短按调节旋钮选中选项后， 度百分比、 速度、 色温等选项。 短按调节旋钮选 旋转调节旋钮可调节选项参数。 中选项后， 旋转调节旋钮可调节选项参数。 设 亮度 亮度 置完毕， 短按 /MODE 按键返回上一级。 亮度调节范围： 0％-100％ 亮度调节范围： 0％-100％ 速度： 1-100 速度 速度： 1-100 速度 色温 色温：...
  • Page 9 菜单设置 10. 焊接光效 进入焊接光效， 旋转调节旋钮选择开关、 亮度 焊接 短按 MENU 按键进入菜单设置，旋转调节 百分比、 速度、 色温等选项。 短按调节旋钮选中 旋钮选择 DMX、 蓝牙、 无线、 调光曲线、 快速 选项后， 旋转调节旋钮可调节选项参数。 亮度 开机、 屏幕设置、 语言、 系统升级、 恢复出厂、 灯具信息。 亮度调节范围： 0%-100% 色温 速度： 1-100 速度 6500 色温： 2700K-8500K 11. S0S光效 进入...
  • Page 10 一级选项 二级选项 说明 FX 8 bit 模式 地址 1-512 起始地址 DMX 通道 功能 参数名 DMX值 8 Bit 实际参数值 8Bit DMX模式 CCT 8 bit 8位CCT模式 亮度 0.0% 100.0% FX 8 bit 8位FX模式 光效关闭 ULTIMATE 8 bit 8位 ULTIMATE模式 闪光灯 增强通道 开启 开启增强通道信号...
  • Page 11 ULTIMATE 8 bit 模式 ULTIMATE 8 bit 模式中FX参数 DMX 通道 功能 参数名 DMX值 8 Bit 实际参数值 8Bit DMX 通道 参数名 DMX值 8 Bit 实际参数值 8Bit 功能 亮度 0.0% 100.0% 光效关闭 模式选择 CCT模式 闪光灯 FX模式 雷闪电 预留 多云 颜色参数1 坏灯泡 光效类型 蜡烛...
  • Page 12 毕， 短按调节旋钮/短按MENU按键返回上一 入设置， 通过旋转调节旋钮完成设置。 设置完 级。 毕， 短按MENU按键返回上一级。 复位 蓝牙MAC码： 位于界面左下角， 方便查找灯具 蓝牙。 指数 对数 MAC: 0B27 扫描二维码即可下载“Godox Light”手机APP 5. 快速开机 （安卓和苹果系统都可以使用） 。 短按调节旋钮进入快速开机设置界面。 旋转调 注： 节旋钮选择开启/关闭。 选择完毕， 短按MENU 1.首个移动设备 （手机或平板电脑） 可直接使用APP操控灯 按键返回上一级。 体。 更换其他移动设备时， 灯体需进行蓝牙重置方可正常 使用APP。 注： 使用快速开机功能， 接通电源后， 控制盒自动启动开机。...
  • Page 13 〉 表示当前界 请断开电源后接入U盘， 然后重 面被锁定； 再次长按 /MODE按键便可解锁。 新启动设备 注： 此锁定功能仅锁定控制器操控面板， 其他操作方式 仍可正常操作。 5600 升级详情 1. 在官网 （https://www.godox.com.cn/firmware-continuous-light） 下载新固件到U盘上。 2. 在关机的状态下， 将存有新固件的U盘插入Type-A USB端口。 3. 开机后AT200Bi柔性LED灯自动进入升级界面。 4. 升级完毕自动跳回主界面。 预存设置 注： 1.必须在官网上下载新固件， 存放在U盘根目录里， 而且仅有一个BIN文件。 短按PRESET按键进入预存灯具光效界面。 旋 2.Type-A USB端口支持供电， 输出电压电流5V /1A， 请勿接入大功率USB设备 转调节旋钮选择1-10组预设， 短按调节旋钮...
  • Page 14 维护保养 规格参数 一年保修期， 消耗品电池， 适配器， 电源线等配件不在此保修范围内。 型号 AT200Bi 经发现， 擅自检修此LED灯， 将取消LED灯一年保修期， 维修需要收取相关费用。 供电 100V-240V~50/60Hz 2.1A 对于不规范操作引起的机器故障不在保修范围内。 最大功率 ≈210W 所有维修—概由本厂指定的可供原配件的维修部负责。 色温 2700-8500K 调光范围 0％-100％ 调光类型 线性/S型/指数/对数 照度数据 FX场景光效 11类 平均≥96 色温 照度单位 TLCI 平均≥96 2800K ≈1720 ≈549 ≈267 灯体防水等级 IP65 ≈160 ≈51 ≈24.8 控制方式...

  • Page 15: Important Safety Instructions And Precautions

    For latest product information, please check the GODOX website and view latest electronic When the lamp is on, it is forbidden to look directly at the lamp beads under any circumstanc- instruction.

  • Page 16: Name Of Parts

    Thank you for phurchasing a Godox product! Light Body 1. Air Intake Valve/Bleeder Valve Introducing the brand new AT200Bi from Godox! Our latest innovation combines portability and 2. Airbag practicality, featuring a large area soft lighting, wide CCT range, high brightness, and exceptional 3.
  • Page 17 Inflator 5. Nozzle3 1. Bleeder Valve 6. Adapter 2. Air Intake Valve OPEN 7. Power Switch 3. Nozzle1 4. Nozzle2 CLOSE After inflation, pull out the adapter and inflator; turn the air intake valve clockwise to ensure air tightness; after tightening the air intake valve, turn the inflator power switch button to "o"...

  • Page 18: Repair Instructions

    Mount the Light Body on the Light Stand 3. Insert nozzle1 into the bleeder valve of the inflator. 4. Insert the adapter into nozzle1 of the inflator. Stick the velcro hook fastener Align the connecting holder with Insert the sleeve of the to the velcro loop on the light the hook fastener slot and insert connecting holder into the...

  • Page 19: Separately Sold Accessories

    Connect to DMX Controller Separately Sold Accessories The connection operation diagram of DMX controller is as follows: DMX512 controller Note: DMX connection cable 2.4GHz Remote Wireless DMX Transmitter Wireless DMX Receiver Controller Fixing is sold separately. Device Control RC-A6II Timolink TX Timolink RX Multiple connections What’s Inside...

  • Page 20: Power Switch

    Power Switch 1. Flash Effect In the flash effect setting interface, turn the Long press the power switch button on Flash select dial to select options among switch, the controller after connecting to power dim, auto, manual, CCT, speed, mode, etc. source to turn the unit on or off.
  • Page 21 7. Fire Effect 4. Broken Bulb Effect In the fire effect setting interface, turn the In the broken bulb effect setting interface, Fire Broken bulb select dial to select options among turn the select dial to select options switch, dim, speed, etc. Short press the among switch, dim, speed, CCT, etc.

  • Page 22: Menu Settings

    Menu Settings 10. Welding Effect In the welding effect setting interface, turn Short press the MENU button to enter Welding the select dial to select options among menu settings, turn the select dial to switch, dim, speed, CCT, etc. Short press select among the following options: DMX, the select dial to select the desired option Bluetooth, wireless, dimming curves,...
  • Page 23 Level 1 Option Level 2 Option Description FX 8Bit Mode Address 1-512 Initial address DMX Channel Function Parameters DMX Value 8 Bit Practical Parameters Values 8Bit DMX Mode CCT 8 bit CCT 8 bit 100.0% 0.0% FX 8 bit FX 8 bit ULTIMATE 8 bit ULTIMATE 8 bit Flash...
  • Page 24 FX Parameter in ULTIMATE 8Bit Mode ULTIMATE 8Bit Mode DMX Channel Function Parameters DMX Value 8 Bit Practical Parameters Values 8Bit DMX Channel Function Parameters DMX Value 8 Bit Practical Parameters Values 8Bit 0.0% 100.0% Mode CCT Mode Flash Selection FX Mode Lightning Preset...
  • Page 25 Bluetooth MAC Code is on the left bottom of the display for searching the fixture via Bluetooth. MAC: 0B27 Scan the QR code to download the "Godox 6. Display Light" smartphone app (Available for both Android and iOS systems).

  • Page 26: Preset Setting

    1. Download the new firmware to the U disk from official website Short press the PRESET button to enter https://www.godox.com/firmware-continuous-light. preset effects interface. Turn the select dial 2. Turn off the device. Insert the U disk with new firmware into the USB Type-A port.

  • Page 27: Technical Data

      Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web link: https://www.godox.com/eu-declaration-of-conformity/...
  • Page 28 产品保修 不适用保修的情况 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 谢谢！ 如产品存在下列情况， 本文件项下的保证和服务将不适用: ①产品或部件超过相应保修期； ②错误或 不适当使用、 维护或 保管导致的故障或损坏， 如： 不当搬运； 非按产品合理预期用途使用； 不当插拨外 接设备； 跌落或外力挤压； 接触或暴露于不适当温度、 溶剂、 酸碱、 水浸或潮湿环境； ③由非神牛授权 产品信息 型号 产品条码 机构或人员安装、 修理、 更改、 添加或拆卸造成的故障或损坏； ④产品或部件原有识别信息被修改变 姓名 联系电话 更或除去； ⑤无有效保修卡； ⑥使用非合法授权、 非标准或非公开发行的软件造成的故障或损坏； ⑦ 用户信息 通信地址...

  • Page 29: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized maintenance service, please fill in the following form in coordination with the seller and service institutions. You can also contact the Godox after-sale service call and we will offer you safe-keep it. Thank you! service.
  • Page 30 Customer sends the Parts product to Battery designated site Customer sends the product to Electrical parts e.g.battery charger, etc. designated site Other Lamp body, lamp cover, locking device, Without warranty Items package, etc. Godox After-sale Service Call +86-755-29609320(8062)
