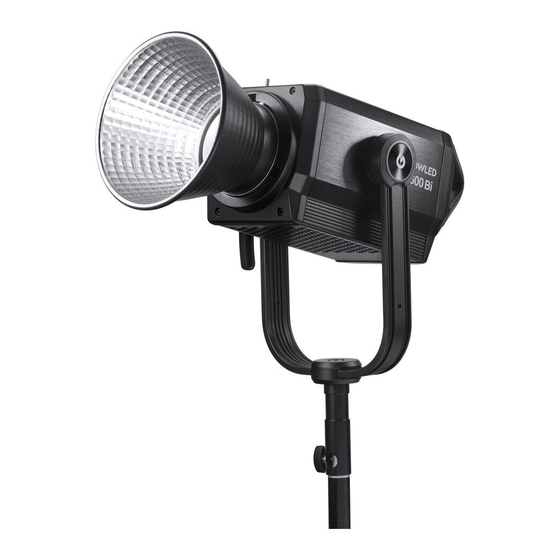

Godox KNOWLED M600 Bi Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
合格证
QC PASS
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址:
深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
传真:
0755-25723423
邮箱: godox@godox.com
GODOX Photo Equipment Co., Ltd.
Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao' an District, Shenzhen
518103, China
Tel: +86-755-29609320(8062)
www.godox.com
Made in China
|
705-M600BY-00
电话: 0755-29609320(8062)
Fax: +86-755-25723423
E-mail: godox@godox.com
双色温LED影视灯
Knowled M600Bi Bi-color LED Light
说明手册
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KNOWLED M600 Bi and is the answer not in the manual?

Questions and answers

Related Manuals for Godox KNOWLED M600 Bi

Summary of Contents for Godox KNOWLED M600 Bi

  • Page 1 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co., Ltd. 双色温LED影视灯 Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao’ an District, Shenzhen Knowled M600Bi Bi-color LED Light 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com...
  • Page 2 重要的安全说明及注意事项 13. 本设备没有防水性能，请让设备保持干燥，请勿将本设备浸入水中或其 他液体中。 设备需安装在干燥且通风处， 避免在雨天、 潮湿、 多尘或过热 首先作为最基本原则： 本产品为专业灯光布景设备， 应由专业灯光师使用或在 环境下使用。 请勿将任何物体置于灯具上或使液体流入灯具内部，以免 专业人士指导下使用。 使用时必须始终遵循基本的安全预防措施， 具体安全预 发生意外。 防措施如下： 14. 请勿私自拆卸产品，如产品出现故障，须由本公司或授权的维修人员进 1. 使用前必须阅读并理解产品说明书。 行检查维修。 2. 专业灯具，禁止儿童使用。 当儿童靠近时，家长或陪护人必须密切监督， 15. 存放本设备之前， 请确保设备已完全冷却。 存放时， 将电源线从设备上拔 以免儿童因碰撞灯具或私用灯具造成人身伤害。 出。 设备应放置于设备便携包内或通风干燥处。 3. 本灯具并非普通照明灯具， 不可用于普通照明， 任何有过眼部损伤或眼 16. 请勿将设备放置在酒精、 汽油等易燃易挥发的溶剂附近。 部敏感的人群均应避免使用本灯具。...
  • Page 3 前言 部件名称 感谢您购买神牛产品！ 灯体 神牛M600Bi是一款极具优越性能的影视灯。 它拥有灯体与控制器分离、 大功 ④ 率、 千分级亮度调节、 可选多种调光曲线、 2800K-6500K色温等特性。 非常适 合运用于大型摄影棚、 演播室、 户外场景或大型实地场。 ① 主要特点: ② ⑥ • 拥有强劲功率， 创造明亮抢眼的亮度输出 ⑤ • 精准亮度调节， 0％-100％无极调节， 更加细微把控场景亮度 ⑦ • 4种调光曲线： 线性、 S型、 指数、 对数 ③ • 宽广色温， 调节范围： 2800K-6500K •...
  • Page 4 可选配物品 9.Type-A USB端口 14.黄色拆卸电池按钮 19.风扇开关键 10.黑色拆卸电池按钮 15.DMX OUT卡侬头接口 20.开关机按键 可搭配本公司摄影附件使用， 以获得最佳的拍摄效果和使用体验： 11.V口电池座 16.DMX IN卡侬头接口 21.SET调节旋钮 菲涅尔镜头FLS10， 保险钢丝绳， RC-A6遥控器。 12.AC INPUT接口 FX 按键 22.MENU菜单按键 13.DC 48V 接口 18.DC OUTPUT接口 遥控器 (另购物品) 23.开关机按键 安装及拆卸指引 24.SET设置按键 ㉓ 25.数值减少按键 ㉖ 1. 连接控制器和灯体 ㉔ 26.CH/GR按键 ㉗...
  • Page 5 2. 安装到三脚架上 连接DMX控制台 调整灯体到合适角度， 旋转套筒旋 控制器控制台连接操作示意图如下： 钮安装灯体在三脚架上， 最后旋转 套筒旋钮固定灯体。 可以通过拧松支架角度调节把手调 整灯体的倾斜角度， 调整完毕拧紧 支架角度调节把手即可。 DMX512 注： 三脚架不包含在标配物品内， 需 另购。 小提示： 按住把手方向调节按钮， 可以360°随意调 整把手方向。 连接多台 3. 将控制器安装到灯架上 供电方式 先将控制器固定件把手拧松， 然后 1. AC供电 插入灯架， 旋转把手拧紧固定件。 最 后将控制器的V口对准固定件卡槽， 插入即可。 提示： 拆卸时， 只需按住卡槽推制， 即可取下控制 器。 AC100V-240V 4.
  • Page 6 2. 亮度调节(千分级调节) 注意： 支持使用14.8V或26V的V口电池。 只有带黄色拆卸电池按钮一边支持单 边供电。 双电池供电时， 其中一个电池低电量， 另外一个电池即使满电， 设备 在主界面上， 旋转SET调节旋钮可 依然无法正常工作。 电池低电量时， 对应的电池图标呈现闪烁状态。 建议使用 以调节亮度大小， 调节范围为0％ -100％， 每档以0.1％为增量。 顺时 双电池供电时， 应先检查两个电池是否都有足够的电量。 针调节为增强亮度， 逆时针调节为 显示屏 减弱亮度。 常规旋转， 亮度数值增 加或者减少0.1单元值； 快速旋转， 6000 亮度数值增加或者减少1单元值； 2.4G无线 频道 组别 蓝牙 风扇 按住旋转， 亮度数值增加或者减少 10％单元值。...
  • Page 7 DMX通道表 4.2 蓝牙 在蓝牙设置界面， 依序排列着蓝牙开 模式名称 通道 功能 DMX数值 参数 关、 重置及其MAC码显示。 亮度 通过依次短按SET调节旋钮进行选择， 0 – 255 0% – 100.0% CCT 8bit 色温 0 – 255 2800K – 6500K 选择完毕旋转SET调节旋钮进行设置， 亮度 0 – 255 0% – 100% 闪光灯 0 – 36 即可完成蓝牙开关、...
  • Page 8 4.4 风扇模式 模式名称 通道 功能 DMX数值 参数 在风扇设置界面， 旋转SET调节旋钮 亮度 0-65535 0% ‒ 100.0% 可依次选择风扇自动散热模式、 关闭 0 ‒ 51 模式选择 风扇模式、 风扇低速散热模式、 风扇 52-255 高速散热模式。 ULTIMATE 16bit 模式参数 （见下方表格） 注： 当关闭风扇模式时， 灯体为静音模 式。 ULTIMATE 16bit 模式参数 通道 功能 DMX数值 参数 4.5 调光曲线...
  • Page 9 4.7 语言 在语言设置界面， 旋转SET调节旋 钮选择English或简体中文。 闪光灯光效模式 雷闪电光效模式 4.8 恢复出厂设置 在恢复出厂设置界面， 旋转SET调 节旋钮选择 “是” 或 “否” ， 短按SET 调节旋钮确认选择。 选择 “是” 后， 灯体启动重置程序， 显示屏显示重 置进度条。 重置完毕跳回主界面。 坏灯泡光效模式 电视机光效模式 4.9版本升级 在版本与升级界面， 显示的版本 号为整机的版本号。 V 1.0 蜡烛光效模式 火光效模式 5. 光效设置 短按< >按键进入FX情景光效界面。 旋转SET调节旋钮依次选择闪光灯、 小提示：...
  • Page 10 相关状态说明 不同状态下灯体最大亮度值 灯体长时间使用 CCT模式： V口电池供电， 风扇开启自动散热或高速散热， 灯最大亮度值(％) 1.灯体长时间使用后关机， 请勿立 指数 对数 V口电池 线性 S型 刻断电。 此时控制器自动进入散热 50％ 4％ 14.8V(单个) 20％ 30％ 状态， 控制器显示屏显示为 “系统 散热中， 请勿马上断电” 。 待自动散 72％ 8％ 14.8V(双个) 40％ 43％ 热结束， 显示屏呈现黑屏状态， 方 63％ 5％ 26V(单个) 30％ 38％...
  • Page 11 • 一年保修期， 消耗品电池， 适配器， 电源线等配件不在此保修范围内。 注： 使用FX情景光效时， 调光曲线不起作用， 默认为线型。 上述数据基于26V270Wh10.5Ah电池和14.8V 经发现， 擅自检修此LED影视灯， 将取消LED影视灯一年保修期， 维修需要收取 150Wh 10.2Ah电池。 相关费用。 软件升级 • 对于不规范操作引起的机器故障不在保修范围内。 • 所有维修—概由本厂指定的可供原配件的维修部负责。 1. 在官网http://www.godox.com.cn/Downloads.html下载新固件到U盘上。 • 如果本品出现故障或者被水淋湿， 在专业人员维修后方可继续使用。 2. 在关机的状态下,将已经存有新固件的U盘插入USB升级接口。 • LED影视灯灯在工作时， 如发现异常， 应立即关掉电源， 查明原因。 3. 开机， 影视灯自动进入升级界面。 4. 升级完后自动跳回主界面。 本设备包含型号核准代码为: CMIIT ID:2020DP13510， 为该产品的无线电 发射模块。...
  • Page 12 照度测试数据 聚光 159000 40100 14000 5600K 14700 3730 1300 M600Bi 散光 53500 14200 5130 色温 测试状态 照度单位 4970 1320 裸灯 16100 2010 聚光 155000 39400 13700 2800K 1500 74.7 6500K 14400 3660 1270 带标罩 135000 12100 4200 散光 52500 13900 5020 12600 1120...
  • Page 13 6.If the lamp bead is damaged or deformed by heat, stop using this equipment, and prior notice. For latest product information, please check the GODOX website and contact the manufacturer, service agent or qualified maintenance personnel to replace view latest electronic instruction.
  • Page 14 Light Body ④ Godox M600Bi is a LED Light product with superior performance. It has a separation design of light body and controller, high power, thousand-bit brightness adjustment ， various dimming curves and 2800K-6500K CCT， quite suitable for large photo studios, ①...

  • Page 15: Separately Sold Accessories

    Separately Sold Accessories 9.Type-A USB Port 15.DMX OUT XLR Port 21.SET Adjustment Knob 10.Black Battery Removal Button 16.DMX IN XLR Port 22.Menu Button Better shooting effects and using experience matched with following accessories: 11.V-mount Battery Box Button Fresnel Attachment for COB LED lights FLS10, Safety Wire Rope and RC-A6 Remote 12.AC INPUT Port 18DC OUTPUT Port Control.

  • Page 16: Power Supply

    2. Mounted on the tripod 5. Installation and disassembly the standard reflector Adjust the light body to a proper angle, rotate the screw of sleeve knob to install Installation: Press the Mount Fixing the light body on the tripod, then rotate pusher top-down, put the standard the screw of sleeve knob to fix the light reflector on Bowens Mount, and rotate...

  • Page 17: Display Screen

    2.V-mount battery power supply Connected to DMX Controller 1. Turn On/Off Press the controller < > Button for 1 second after connecting to the power supply to turn on or off. MENU 2. Brightness Adjustment (thousand-bit adjustment) Note: The light can be supplied by 14.8V or 26V V-mount battery. Only the side with yellow battery removal button supports unilateral charging, one with.
  • Page 18 4. Menu Setting 4.3 DMX T h e D M X S e t t i n g i n t e r f a c e i s Short press < MENU > Menu Button to enter the menu interface, displayed in order displayedwith Mode and Address.

  • Page 19: Calculation Formula

    DMX Value Parameter ULTIMATE 8bit Mode Parameter Channel Function CCT Mode Parameter 0 ‒ 255 2800K ‒ 6500K 8bit 16bit CCT value-2800 CCT value-2800 0 ‒ 36 Flash DMX value= DMX value= 37 ‒ 73 Lightning 74 ‒ 109 Broken Bulb 14.51 0.056458 Light effect type...
  • Page 20 4.7 Language Turn the SET adjustment knob on the Language Setting interface to choose English or Simplified Chinese. ENGLISH Flash Mode Lightning Mode 4.8 Reset Turn the SET adjustment knob on the Restore Factory Setting interface to choose “Yes” or “No” and short press to confirm.

  • Page 21: Status Description

    Switch from AC Power Supply to V-Mount Battery Power Supply 3. Unplug the power cord and install V-mount battery then turn on the product. Firework Mode Tip: Long press < > button for 3 seconds to lock or unlock. Status Description Long Term Use 1.Do not cut off the power immediately when the product is turned off after a long...

  • Page 22: Software Upgrade

    CCT mode: Maximum Brightness (%) in Fan Off Mode when supplied by V-mount battery FX mode: Maximum Brightness (%) in different Fan Mode when supplied by V-mount battery linear S-curve exponential logarithmic V-mount battery Low-Speed Cooling High-Speed Cooling V-mount battery Auto Cooling 20％...

  • Page 23: Fan Troubleshooting

    Fan Troubleshooting 23900 2930 1160 Bare Light 2220 5600K icon appeared and blinking and fan off 198000 17500 6170 With Reflector icon is also appeared on the display, It 18400 1620 might be the fan failure. Please contact 23600 2870 1140 Bare Light with customer service.

  • Page 24: Technical Data

    * Product design and specifications are subject to change without notice. Declaration of Conformity： GODOX Photo Equipment Co,Ltd. hereby declares that the This equipment are in compliance with the essential requirements and other relevant provisions of EU Direc- tive 2014/53/EU.They are allowed to be used in all EU member states.
  • Page 25 产品保修 如何获得保修服务 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 谢 您可直接与产品销售商或授权服务机构联系， 也可拨打神牛产品售后服务电话， 与我们 谢！ 联系， 由我们的服务人员为您安排服务。 申请保修时， 您应提供有效的保修卡作为保修凭 产品信息 型号 产品条码 证， 方可获得保修。 如您不能提供有效的保修卡， 则在我们确认产品或部件属于保修范围 的情况下， 也可以为您提供保修， 但这不作为我们的义务。 用户信息 姓名 联系电话 通信地址 不适用保修的情况 如产品存在下列情况， 本文件项下的保证和服务将不适用 ①产品或部件超过相应保修期 名称 ； ②错误或不适当使用、 维护或 保管导致的故障或损坏， 如： 不当搬运； 非按产品合理预期 销售商...

  • Page 26: Warranty

    Dear customers, as this warranty card is an important certificate to apply for our If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call maintenance service, please fill in the following form in coordination with the seller and and we will offer you service.
