可调柔光片
Adjustable Diffusion
使用手册
Instruction Manual
V1.00 固件 /Firmware
说明书 /Instruction Manual
V1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AD21 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Godox AD21

Summary of Contents for Godox AD21

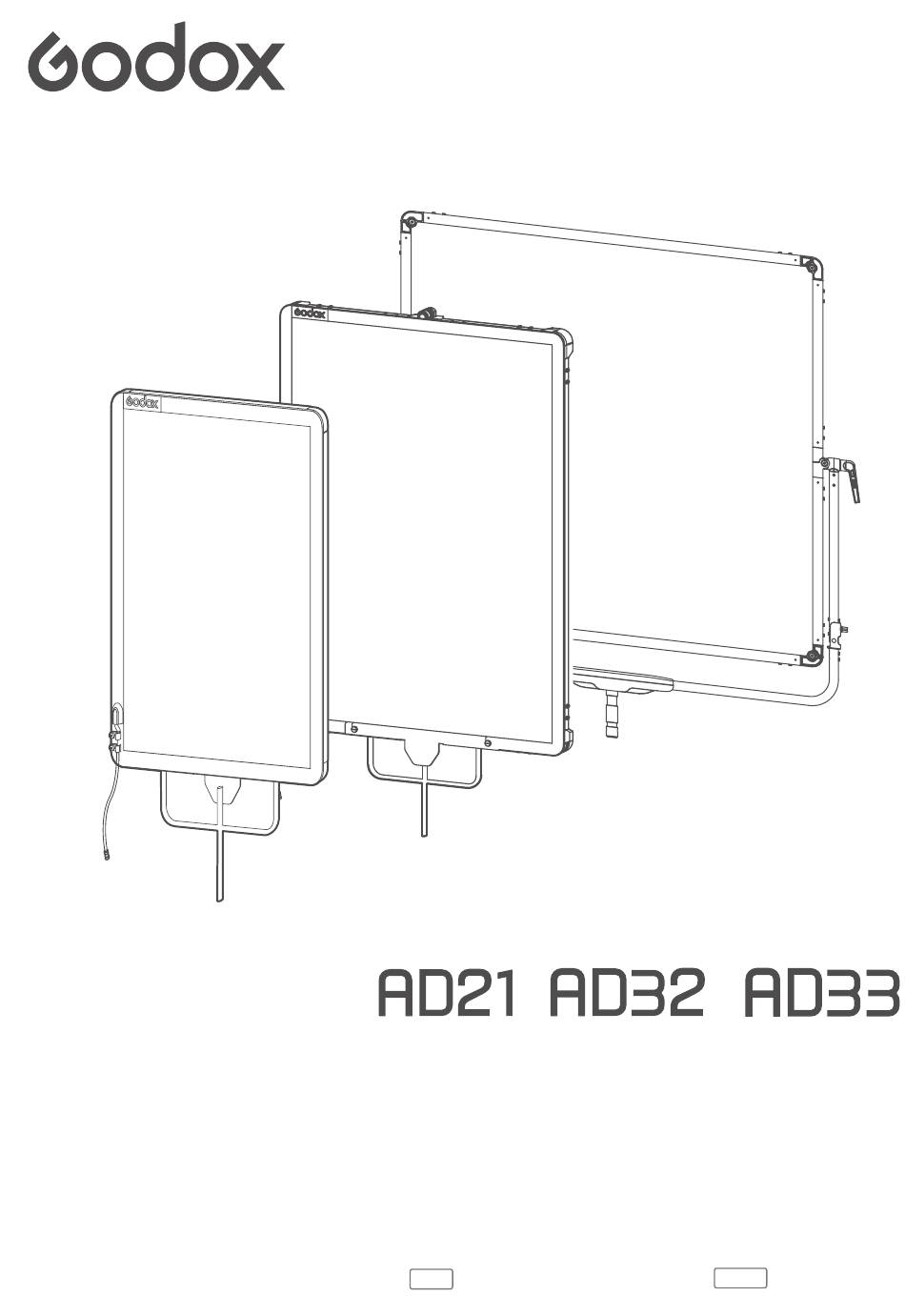

  • Page 1 可调柔光片 Adjustable Diffusion 使用手册 Instruction Manual V1.00 固件 /Firmware 说明书 /Instruction Manual V1.0...
  • Page 2 重要的安全说明及注意事项 Godox 品牌的 LED 摄影灯产品， 或与之搭配使用的产品， 只能由专业人员操作使用。 在使 用本产品前， 请务必仔细阅读并完全理解产品说明书， 并严格按照说明书中的安全提示进行 操作。 如不遵守这些安全提示， 可能导致死亡、 严重伤害、 产品损坏或其他财产损失。 危险 禁止使用损坏的产品。 产品在使用过程中， 因跌落、 受到挤压或遭受强烈冲击而造成外 • 壳破裂， 请勿继续使用， 以免因接触到内部电子元件而受到电击伤害。 为避免火灾、 电击或人身伤害危险， 请仅使用生产商推荐的附件。 如需使用延长线， 请使 • 用原厂延长线或者制造商推荐的延长线 （额定电流≥该产品额定电流的延长线） 。 如延长 线额定电流小于该产品， 可能造成火灾、 电击、 其他严重的人身伤害危险或财产损失。 只能使用完好无损的接地连接电缆或制造商明确确认可用于供电产品运行的接地延长...
  • Page 3 小心 使用产品前， 必须拆除所有运输包装材料和保护装置； • 不使用产品时， 请及时关机和停止供电； • 安全说明依据本厂严格测试制定， 产品设计和规格如有变更， 恕不另行通知。 • 客户可以登录神牛官网查看最新的电子版说明， 了解产品最新资讯。 前言 感谢您购买神牛产品！ 神牛全新推出可调柔光片 AD21、 AD32、 AD33， 电动化精准调节柔光片雾度， 内置无线 DMX/CRMX/ 蓝牙控制， 体验创新布光方案。...
  • Page 4 部件名称 柔光片 1. 魔术贴 2. 连接线 控制器 AD00-01   3...
  • Page 5 12 13 1. 天线接口 8.MENU 按键 2.AC 输出接口 9. 调节摇杆 3. 开关按键 10.DMX IN 接口 4. 显示屏 11.DMX OUT 接口 5. 无线 DMX 状态指示灯 12.USB-A 接口 6.SET 按键 （滚动 / 短按） 13.USB-C 接口 7.MODE 按键 14.V 口电池固定座 15. 电池拆卸推制 控制器 AD00-02 1.AC 输出接口 6. 调节摇杆 2.
  • Page 6 AD21 系列物品清单 可调柔光片 AD21-01 支架 AD21-02 控制器 AD00-01 USB-C 数据线 AC 控制信号线 D-TAP 转 USB-C 转接线 控制器 AD00-02 收纳包 物品 AD21 AD21 K1 AD21 K2 AD21 K3 可调柔光片 AD21-01 √ √ √ √ 支架 AD21-02 √ √ √ √ 控制器 AD00-01 √...
  • Page 7 AD32 系列物品清单 可调柔光片 AD32-01 支架 AD32-02 控制器 AD00-01  USB-C 数据线 AC 控制信号线 D-TAP 转 USB-C 转接线 控制器 AD00-02 卷轴 画筒 收纳包 物品 AD32 AD32 K1 AD32 K2 AD32 K3 可调柔光片 AD32-01 √ √ √ √ 支架 AD32-02 √ √ √ √ 控制器 AD00-01 √...
  • Page 8 AD33 系列物品清单 可调柔光片 AD33-01 支架 AD33-02 控制器 AD00-01 USB-C 数据线 AC 控制信号线 D-TAP 转 USB-C 转接线 控制器 AD00-02  卷轴  画筒  收纳包  物品 AD33 AD33 K1 AD33 K2 AD33 K3 可调柔光片 AD33-01 √ √ √ √ 支架 AD33-02 √ √ √ √ 控制器 AD00-01 √...
  • Page 9 正确收纳柔光片 为保护产品性能及延长使用期限， 请按照以下方式对 AD32、 AD33 柔光片进行正确收纳和 保护。 1. 卷轴设有魔术贴， 作为柔光片的重要收纳工具， 不可丢弃。 2. 按图示的正确方位， 将卷轴与柔光片的魔术贴紧密贴合后水平慢卷， 过程中注意查看柔光     片与卷轴的贴合度， 且柔光片不能小于卷轴的外径， 卷好后妥善存放。 3. 取出柔光片时， 小幅度轻撕魔术贴， 切勿用力一撕到底。 4. 不当操作下柔光片可能会发生折裂、 起泡等损坏， 将不在产品的保修范围内。 线材 卷轴﹙魔术贴﹚ 柔光片﹙魔术贴﹚...
  • Page 10 安装至支架 柔光片线材面朝上， 利用魔术贴平展粘贴至支架上。 供电方式 先将柔光片接入控制器： 将柔光片上的线与 AC 控制信号线连接， 另一头插入控制器的 AC 输出接口。 柔光片接入 AD00-01 控制器 柔光片接入 AD00-02 控制器...
  • Page 11 电池供电 AD00-01 （V 口电池） D-TAP 转 USB-C 转接线接入另购 V 口电池后连接控制器。 USB-C 数据线 D-TAP 转 USB-C 转接线 AD00-02 （NPF 电池） 另购一节 7.4V 的 NPF 电池， 插入控制器电池槽内即可。...
  • Page 12 外接适配器供电 USB-C 数据线连接电源后另一头插入控制器的 USB-C 接口即可 AD00-01 AD00-02 注： AD00-02 控制器不含 USB-C 数据线， 需另购。 开机 / 关机 接通电源后， 将控制器开关按键拨至 <  > 可开机， 拨至 <   > 可关机。 AD00-01 AD00-02...
  • Page 13 控制器控制 （AD00-01） 雾度调节 （0% ～ 100%） 雾度 -2.0 SPD:2 参数增加 参数减少 速度调节 （1 ～ 4） -2.0 速度 SPD:2 档位减少 档位增加...
  • Page 14 减光值调节 （-0.1 ～ -2.0） 减光值 -2.0 SPD:2 参数增加 参数减少 控制器控制 （AD00-02） 雾度调节 （0% ～ 100%） 雾度 参数增加 参数减少   13...
  • Page 15 速度调节 （1 ～ 4） 速度 档位减少 档位增加 减光值调节 （-0.1 ～ -2.0） 减光值 参数增加 参数减少...
  • Page 16 安装天线 （AD00-01） 天线与接口对准  顺时针旋转锁紧 无线 DMX 连接 （AD00-01） CRMX CRMX LumenRadio CRMX TX DMX512 控制台 CRMX...
  • Page 17 有线 DMX 连接 AD00-01 DMX512 控制台 连接多台 AD00-02 控制器 USB-C 接口插入另购的 DMX 转接线 DMX-C2 后即具备 DMX 输出口和 输入口， 再另购 DMX 连接线连接控制台进行有线 DMX 连接。 IN OUT IN OUT IN OUT DMX512 控制台 注： 仅展示连接 DMX512 控制台方式， 控制台及连接线需另购。...
  • Page 18 短按 MENU 按键进入菜单界面， 滚动并短 按 SET 按键可进入图中任意一项的设置， 设置完毕短按 MENU 按键回到菜单界面。 注： 菜单图示以 AD00-01 为例， AD00-02 无 CRMX 选项。 型号选择 短 按 SET 按 键 进 入 型 号 选 择，通 过 滚 动 SET 按键可选择 AD33/AD32/AD21， 选 好 对应柔光片后短按 SET 按键确认。...
  • Page 19 短 按 SET 按键 进 入 DMX 设 置， 通 过 短 按 并滚动 SET 按键设置参数值。 一级选项 二级选项 说明 地址 001-512 起始地址 DMX 模式 01:Level 8 Bit 8 位 Level 模式 02： Light Reduction 8 Bit 8 位 Light Reduction 模式 03： Ultimate 8 Bit 8 位 Ultimate 模式 RDM 状态...
  • Page 20 复位，滚 动 SET 按 键 到复位 栏，短 按 SET 按键选中后再次短按； 下方查看蓝牙 MAC 码， 方便查找设备。 “Godox Light”app 下载 扫 描 二 维 码即 可 下 载“Godox Light”手 机 app （安卓和苹果系统都可以使用） 。 注： 1. 首个 移 动 设 备 （手 机 或 平 板电 脑）可 直 接 使 用...
  • Page 21 “Godox Light”app 固件升级 固件升级 手 机中打开 Godox Light，进 入 其中一 个 蓝牙固件更新信息 场景， 点击 + （添加设备） ， 设备添加完成后， 当前已是最新版本 点击     延伸出多项设置， 再选择固件升级 即可。 MCU 固件更新信息 MCU 固件升级成功 若出现断连情况，请尝试将设备进行蓝     牙重置后再次连接 关闭 频率调节 短 按 SET 按 键 进 入 频 率 调 节，通 过 滚 动...
  • Page 22 主从模式 短 按 SET 按 键 进 入 主 从模 式设 置，通 过 滚 动 SET 按键可选确认设为主控或取消设置。 是否设置为主控 注： 设置为主控后， 被控设备 DMX 模式默认为 03： Ultimate 8 Bit。 屏幕设置 短按 SET 按键进入屏幕设置， 通过短按并滚动 SET 按键设置 10%-100% 屏幕亮度。 语言 短 按 SET 按键 进 入语言设 置， 通 过滚动 SET 按键 可选简体中文或...
  • Page 23 3. 开机， 设备自动进入升级界面。 4. 升级完毕自动跳回主界面。 注： 1. 必须在官网上下载新固件， 存放在 U 盘根目录里， 而且仅有一个 BIN 文件。 2.USB-A 接口支持供电， 输出电压电流 5V     1.5A， 请勿接入大功率 USB 设备。 3. 仅 AD00-01 控制器具备 USB-A 接口， AD00-02 控制器可在“Godox Light”app 中升级。 恢复出厂设置 短按 SET 按键进入恢复出厂设置， 通过滚 动 SET 按键可选确认或取消， 短按 SET 按 键确认设置。...
  • Page 24 规格参数 可调柔光片 型号 AD21-01 AD32-01 AD33-01 AC 输入 0V-28V ～， 1.8W 0V-28V ～， 3W 0V-28V ～， 4.5W 尺寸≈ 451*602mm 636*925mm 1053*1006mm 净重≈ 0.25kg 0.5kg 0.8kg 控制器 型号 AD00-01 AD00-02 USB-C 接口 输入： 12V-20V     12W 输入： 5V     2A AC 输出接口 输出： 0V-28V ～...

  • Page 25: Important Safety Instructions And Precautions

    Important Safety Instructions and Precautions Godox LED lights, or products used with them, should only be operated by professionals. Carefully read and fully understand the instruction manual before use and strictly follow the safety instructions. Failure to do so may result in death, serious injury, damage to the product, or other property damage.
  • Page 26 Godox and learn about the latest product information. Foreword Thank you for purchasing ！ Adjustable diffusions AD21, AD32 and AD33 are designed for motorized precise adjustment of the luminousness. With built-in DMX, CRMX and Bluetooth control functions, they can realize innovative lighting solutions.

  • Page 27: Names Of Parts

    Names of Parts Diffusion 1. Velcro 2. Connecting Cable Controller AD00-01...
  • Page 28 12 13 1. Antenna Interface 8. MENU Button 2. AC Output Port 9. Adjust Pole 3. Power Switch Button 10. DMX IN Port 4. Display 11. DMX OUT Port 5. Wireless DMX Status Indicator 12. USB-A Port 6. SET Button (rotate/press) 13.
  • Page 29 What’s Inside AD21 Series Adjustable Diffusion AD21-01 Bracket AD21-02 Controller AD00-01 USB-C Data Cable AC Signal Control Cable D-TAP to USB-C Adapter Cable Controller AD00-02 Storage Bag Items AD21 AD21 K1 AD21 K2 AD21 K3 Adjustable Diffusion AD21-01 √ √...
  • Page 30 What’s Inside AD32 Series Adjustable Diffusion AD32-01 Bracket AD32-02 Controller AD00-01 USB-C Data Cable AC Signal Control Cable D-TAP to USB-C Adapter Cable Tube Storage Bag Controller AD00-02 Reel Items AD32 AD32 K1 AD32 K2 AD32 K3 Adjustable Diffusion AD32-01 √...
  • Page 31 What’s Inside AD33 Series Adjustable Diffusion AD33-01 Bracket AD33-02 Controller AD00-01 USB-C Data Cable AC Signal Control Cable D-TAP to USB-C Adapter Cable Tube Storage Bag Controller AD00-02 Reel Items AD33 AD33 K1 AD33 K2 AD33 K3 Adjustable Diffusion AD33-01 √...
  • Page 32 Proper Storage of the Diffusion In order to prolong the performance and service life, please properly store and protect the diffusions AD32 andAD33 as follows. 1. The reel is equipped with velcro, which is an important storage tool for the diffusion and should not be discarded.

  • Page 33: Power Supplies

    Mount onto the Bracket Place the diffusion with the wire side up, stick it flat onto the bracket with Velcro. Power Supplies Connect the diffusion to the controller: connect one end of the AC signal control cable to the cable of diffusion, the other end into the AC input port of the controller. Connect the diffusion to the Connect the diffusion to the controller AD00-01...

  • Page 34: Battery Power Supply

    Battery Power Supply V-mount Battery AD00-01 Insert one end of the D-TAP to USB-C adapter cable into the separately purchased V-mount battery, and the other end into the controller. USB-C Adapter Cable D-TAP to USB-C Adapter Cable NPF Battery AD00-02 Insert one separately purchased 7.4V NPF battery into the battery slot of the controller.

  • Page 35: Power Switch

    External Adapter Power Supply Insert one end of the USB-C data cable into the power source, the other end into the USB-C port of the controller. AD00-01 AD00-02 Note: The USB-C data cable is not included in controller AD00-02, and need to separately purchased. Power Switch After connecting the power, turn the controller switch button to <...
  • Page 36 Controlling by the Controller AD00-01 Luminousness (0%-100%) luminousness -2.0 SPD:2 Increase parameter Decrease parameter Speed (1-4) -2.0 Speed SPD:2 Decrease speed Increase speed   35...
  • Page 37 Light Reduction (-0.1 ～ -2.0) L-Reduction Light Reduction -2.0 SPD:2 Increase parameter Decrease parameter Controlling by the Controller AD00-02 Luminousness (0%-100%) Level luminousness Increase parameter Decrease parameter   36...
  • Page 38 Speed (1-4) Level Speed Decrease Increase speed speed Light Reduction (-0.1 ～ -2.0) L-Reduction Light Reduction Increase parameter Decrease parameter   37...
  • Page 39 Antenna Installation (AD00-01) Align the antenna with the interface and rotate clockwise to lock it. Wireless DMX Connection (AD00-01) CRMX LumenRadio CRMX TX CRMX DMX512 Controller CRMX   38...
  • Page 40 Wired DMX Connection AD00-01 DMX512 Controller Multi-connection AD00-02 After inserting a separately purchased DMX adapter cable DMX-C2 into the USB-C port of the controller, the fixture is equipped with DMX outputs and inputs, then wired DMX connection can be realized by connecting the separately purchased DMX cable to the controller. IN OUT IN OUT IN OUT...
  • Page 41 Follow Note: The menu interface takes AD00-01 as an example, AD00-02 doesn't have CRMX function. Type Press the SET button to enter type interface, rotate and press the SET button to choose among AD33, AD32 or AD21.
  • Page 42 Press the SET button to enter DMX settings, rotate and press the SET button to adjust the parameters. Level 1 Option Level 2 Option Description Address 001-512 Initial address DMX Mode 01: Level 8 Bit Level mode in 8bit 02: Light Reduction 8 Bit Light Reduction mode in 8bit 03: Ultimate 8 Bit Ultimate mode in 8bit...
  • Page 43 Level 1 Option Level 2 Option Description CRMX Turn on CRMX Turn off CRMX Mode Transmitter mode Receiver mode Reset Reset Press the SET button to reset after selecting it Output Power 5dBm Output power 5dBm, only available for adjustment in TX mode 11dBm Output power 11dBm, only available for adjustment...
  • Page 44 2. The app should be version 3.0 or above. “GODOX Light” app Firmware Upgrade Open Godox Light, enter a certain scene and click “+” Firmware Upgrade to add a fixture, then click to display more settings, choose firmware upgrade.
  • Page 45 Frequency Press the SET button to enter frequency settings, rotate and press the SET button to adjust to default or other mode (1st-5th gear). Follow Press the SET button to enter follow settings, Follow rotate and press the SET button to adjust to lead mode.
  • Page 46 2. The USB-A port can only support output voltage and current of 5V 1.5A. Do not connect to over-rated USB device. 3. The USB-A port is only available for controller AD00-01. For controller AD00-02, please upgrade in the “Godox Light” app.
  • Page 47 Factory Reset Press the SET button to enter factory reset interface to choose apply or cancel. Fixture Info Press the SET button to enter fixture info interface to check the product basic information.

  • Page 48: Technical Data

    Technical Data Adjustable Diffusion Model AD21-01 AD32-01 AD33-01 0V-28V ～， 1.8W 0V-28V ～ ， 3W 0V-28V ～ ， 4.5W AC Input Dimension≈ 17.76"*23.7" 25.04"*36.42" 41.46"*39.61" Net Weight≈ 0.25kg 0.5kg 0.8kg Controller Model AD00-01 AD00-02 USB-C Port Input : 12V-20V 12W...

  • Page 49: Fcc Caution

    FCC Caution. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 50 IC Warning Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement Tout changement ou modification non expressément approuvé...

  • Page 51: Declaration Of Conformity

    Maximum EIRP Power: 5dBm(BT) Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.For more information of DoC, Please click this web...
  • Page 52 产品保修 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 谢谢！ 产品信息 型号 产品条码 用户信息 姓名  联系电话 通信地址 销售商信息 名称 联系电话 通信地址 销售日期 备注 注： 此表应由销售商盖章确认。 产品信息 本文件适用于相关 《产品保修信息》 ( 见后面说明 ) 所列产品， 其他非属此范围的产品或部件 ( 如促销品、 赠品及其他出厂后附加的部件等 ) 不在此保修承诺内。 保修期 产品及部件的相应保修期按相关的 《产品保修信息》执行。 保修期自产品首次购买日起算， 购买日以 购买产品时保修卡登记日期为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系，...
  • Page 53 不适用保修情況 如产品存在下列情况，本文件项下的保证和服务将不适用 :  ①产品或部件超过相应保修期；②错误 或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当 插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由 非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别 信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的 故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故 障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或 保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程 中正常的脱色，磨损和消耗，不是保修范围内的故障。 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行： 产品类别 选件名称 保修期 （月） 保修服务类型 控制器 电路板 客户送修 柔光片 折痕、起泡或裂开 无 无保修 其他 如外壳、  保护罩、锁紧装置、包 无 无保修 装等。 神牛产品售后服务电话   0755-29609320-8062...

  • Page 54: Warranty

    If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you...
  • Page 55 Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.
  • Page 56 合格证 Wechat Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址：深圳市宝安区福海街道塘尾社区耀川工业园厂房 2 栋  电话：0755-29609320（8062） 传真：0755-25723423   邮箱：godox@godox. com GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com Made in China | 705-AD3200-00...
