(5). 安裝系統記憶體
緊緊地固定住記憶體模組。
我們建議您將記憶體模組依照 DIMM3 至 DIMM1 的順序妥善地安裝於記憶體插槽。
(6). 連接器、連接頭以及其它附加卡的安裝
在任何一部電腦機殼的裡面，都必需連接一些纜線與插頭。這些纜線與插頭通常都是一對一的連接
至主機板的連接埠上，您必需注意任何一條纜線的連接方向。如果可能的話，請一併注意連接埠第
一根針腳的位置。您將會安裝一些特殊功能的附加卡到主機板上面，像是 SCSI 卡或是 AGP 顯示
卡等等。當您將它們安裝到主機板上適當的插槽之後，請以螺絲將這些附加卡與機殼背板牢牢地固
定好，避免有鬆動的情況發生。如您想要瞭解相關且更為詳細的資訊，請參閱我們的完整版使用手
冊，裡面會有詳盡的說明。
(7). 將電源供應器的電源線連接頭與主機板上的 ATXPWR1 以及 ATX12V1 連接頭連接起來
NF7/NF7-M/NF7-S
本主機板提供三組 184 腳的 DDR DIMM 插座可
供記憶體擴充，可支援 DDR SDRAM 的最小記憶
體大小為 64 MB，而最大的記憶體大小則為 3 GB
容量的記憶體（必需是非緩衝式【Unbuffered】
且非 ECC 的 1600/PC 2100/PC 2700 記憶體模組）
或是 2GB（必需是非緩衝式【Unbuffered】且非
ECC 的 PC 3200 記憶體模組） 。在主機板上有三
個記憶體模組插槽（總共有六個記憶體模組區塊
（Bank））。

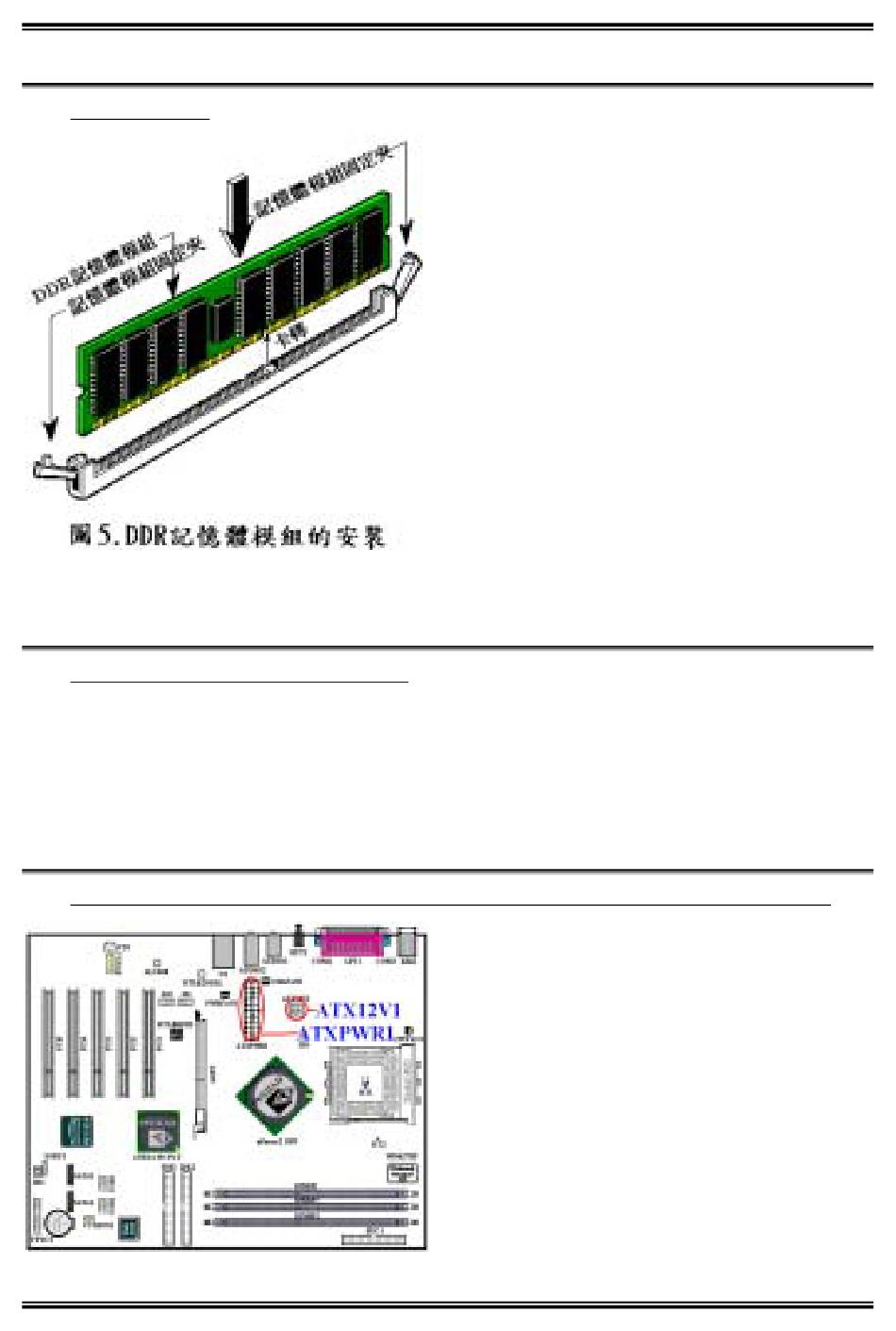

將 DDR DIMM 記憶體模組如
DIMM 插槽。請注意記憶體模組的楔子是如何對
應到 DIMM 插槽上的卡榫之上。
DDR DIMM
記憶體模組僅能由一個方向插到
DIMM 。當您將 DDR DIMM 記憶體模
插槽之上
組完全插入 DIMM 插槽時，模組退出 (固定) 夾
應該會將 DDR DIMM 記憶體模組自兩側卡緊並
NF7/NF7-M/NF7-S 設計有兩個電源供應連接頭
（ATXPWR1 以及 ATX12V1） ，這與一般主機板
所採用的電源設計方式不太相同。它可以使用設
®
計給 Pentium 4 處理器所使用的電源供應器，它
也可以使用設計給一般用途使用的 ATX 電源供
應 器 來 連 接 。 這 片 主 機 板 具 有 供 全 新 設 計 的
ATX12V1 的+12V 直流電源連接的連接頭，具備
至少可提供 300W 的輸出功率，並且它對重量型
負載系統至少也可以在+5V 直流電源端提供 20A
（安培）以上電流的供電能力。而對於支援一些
其它的特殊功能方面，它在+5VSB 電壓的部份至
少也可以提供 720mA（毫安）的電流。
Chapter 1
圖 5 所示，插入
此種設計可確保
