Texas Instruments 990 Maintenance Manual page 14

~
945408-9701

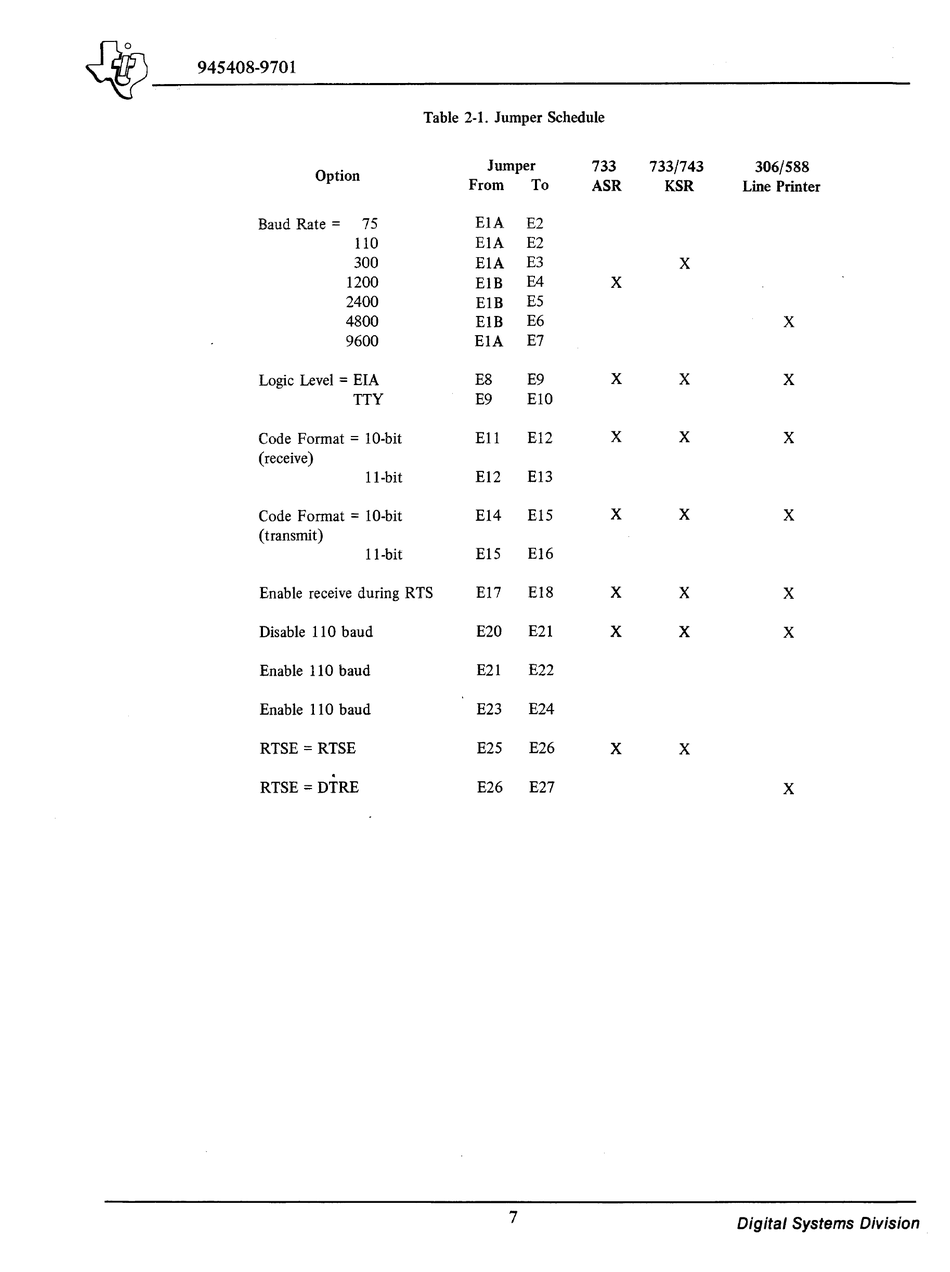

Table 2-1. Jumper Schedule
Option
Jumper
733 733/743 306/588
From To
ASR KSR
Line Printer
Baud Rate= 75
El A E2
110
El A E2
300
El A
E3
x
1200
ElB
E4
x
2400
ElB
ES
4800
ElB
E6
x
9600 El A E7
Logic Level = EIA
E8 E9
x x x
TTY E9 ElO
Code Format = 10-bit
El 1 E12
x x
x
(receive)
11-bit
E12 E13
Code Format = 10-bit
E14 EIS
x
x
x
(transmit)
11-bit EIS E16
Enable receive during RTS E17 E18
x x
x
Disable 110 baud E20 E21
x
x x
Enable 110 baud
E21 E22
Enable 110 baud E23 E24
RTSE = RTSE E2S E26
x x
.
RTSE = DTRE E26
E27
x
7
