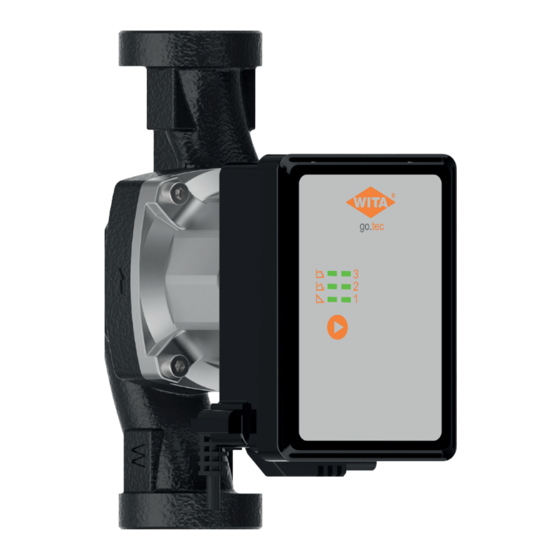

WITA go.tec 40 Series Installation And Operating Instructions Manual
  1. Manuals
  2. Brands
  3. WITA Manuals
  4. Water Pump
  5. go.tec 40 Series
  6. Installation and operating instructions manual

WITA go.tec 40 Series Installation And Operating Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

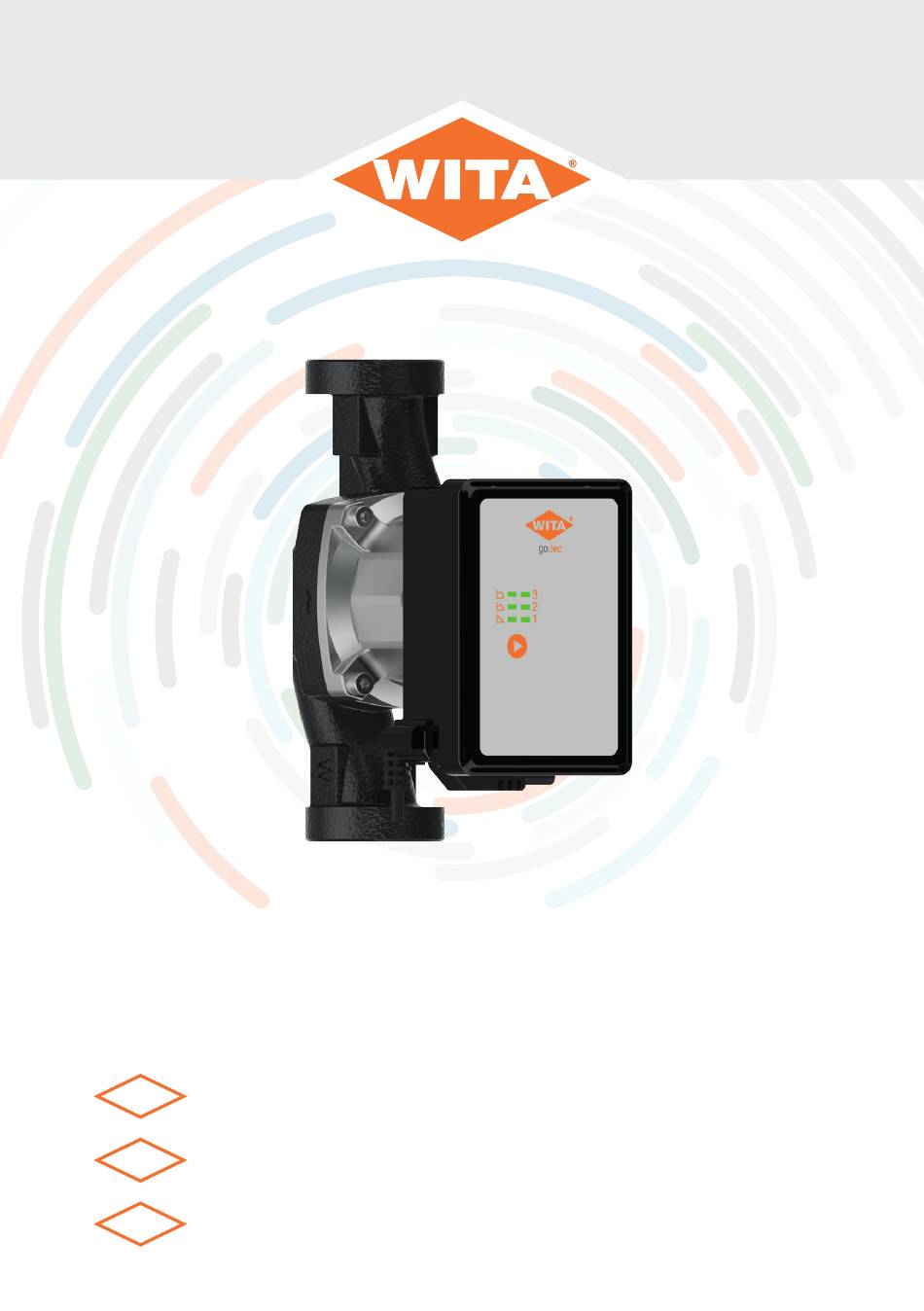

Nur OrIgINAl mIT der rAuTe®
WITA go.tec 40-XX
|
60-XX
|
70-XX
|
80-XX
OrIgINAl eINBAu- uNd
D
BeTrIeBSANleITuNg
SeITe 2-27
TrANSlATION OF THe OrIgINAl INSTAllATION
GB
ANd OPerATINg INSTruCTIONS
PAge 29-53
TŁumACZeNIe OrYgINAlNeJ
PL
INSTruKCJI mONTAŻu I OBSŁugI
STrONA 58-79

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the go.tec 40 Series and is the answer not in the manual?

Questions and answers

Related Manuals for WITA go.tec 40 Series

Summary of Contents for WITA go.tec 40 Series

  • Page 1 Nur OrIgINAl mIT der rAuTe® WITA go.tec 40-XX 60-XX 70-XX 80-XX OrIgINAl eINBAu- uNd BeTrIeBSANleITuNg SeITe 2-27 TrANSlATION OF THe OrIgINAl INSTAllATION ANd OPerATINg INSTruCTIONS PAge 29-53 TŁumACZeNIe OrYgINAlNeJ INSTruKCJI mONTAŻu I OBSŁugI STrONA 58-79...

  • Page 2: Table Of Contents

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX Inhalt EU-Konformitätserklärung ......................3 Sicherheitshinweise..........................4 2.1 Allgemeines ..............................4 2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung ..............4 2.3 Personalqualifikation ............................5 2.4 gefahren bei Nichtbeachtung der Sicherheitshinweise ............... 6 2.5 Sicherheitsbewusstes Arbeiten ........................6 2.6 Sicherheitshinweise für den Betreiber ......................

  • Page 3: Eu-Konformitätserklärung

    WITA go.tec 40-XX 60-XX 70-XX 80-XX eu-Konformitätserklärung Name des Ausstellers: WITA sp. z o.o. Zielonka, ul. Biznesowa 22 86-005 Białe Błota Gegenstand der Erklärung: Heizungsumwälzpumpe Typ: go.tec Ausführung: 40-XX, 60-XX, 70-XX, 80-XX Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese eu-Konformitätserklärung bezieht, mit den folgenden Normen und richtlinien übereinstimmen:...

  • Page 4: Sicherheitshinweise

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 2 Sicherheitshinweise 2.1 Allgemeines diese einbau- und Betriebsanleitung ist Bestandteil des Produktes und enthält grundlegende Informationen, die bei montage, Betrieb und Wartung zu beachten sind. Aus diesem grund muss sie unbedingt vor der Aufstellung vom monteur und dem zuständigen Fachpersonal bzw.

  • Page 5: Personalqualifikation

    WITA go.tec 40-XX 60-XX 70-XX 80-XX Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerksam und sollen für einen sicheren Betrieb sorgen. direkt am Produkt angebrachte Hinweise wie zum Beispiel: • Durchflussrichtungspfeil • Typenschild •...

  • Page 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine gefährdung von Personen, umwelt und Anlage zur Folge ha- ben. die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche.

  • Page 7: Sicherheitshinweise Für Montage Und Wartungsarbeiten

    WITA go.tec 40-XX 60-XX 70-XX 80-XX • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z.B. die Vorschriften des IeC, Vde usw. und der lokalen energieversorgungs- unternehmen zu beachten. • Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz...

  • Page 8: Unzulässige Betriebsweisen

    Herausfallen der Pumpe zu ernsten Verletzungen führen. 4 Bestimmungsgemäße Verwendung die WITA go.tec Hocheffizienzpumpen sind für das umwälzen von Warmwasser in Zentralheizungen konzipiert und eignen sich auch zur Förderung dünnflüssiger medien im Bereich Industrie und gewerbe. Sie sind auch für solartechnische...

  • Page 9: Produktinformationen

    Graphik 1 WITA go.tec 40-XX 60-XX 70-XX 80-XX 5 Produktinformationen Technische Daten 1000 1500 2000 2500 3000 3500 Q (l/h) WITA go.tec 40-XX WITA go.tec 60-XX Graphik 2 Graphik 1 1000 1500 2000 2500 3000 3500 1000 1500 2000 2500...

  • Page 10: Lieferumfang

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 1000 2000 3000 4000 5000 Q (l/h) WITA go.tec 70-XX WITA go.tec 80-XX Graphic 3 Graphic 4 1000 2000 3000 4000 5000 1000 2000 3000 4000 5000 Q (l/h) Q (l/h)

  • Page 11: Beschreibung Der Pumpe

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 6 Beschreibung der Pumpe In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömm- liche Standardpumpen verursacht. mit der Pumpenserie go.tec haben wir eine umwälzpumpe entwickelt, die einen energieeffizienzindex von ≤ 0.21 aufweist. durch den einsatz der go.tec Pumpen kann der energieverbrauch gegenüber einer herkömmlichen umwälzpumpe bis ca.

  • Page 12: Auswahl Der Betriebsart Und Betriebsstufe

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 7.3 Auswahl der Betriebsart und Betriebsstufe 1. Konstantdrehzahlregelung I, II und III In dieser Betriebsart arbeitet die Pumpe mit konstanter drehzahl über die gesamte Kennlinie. 2. Konstantdruckregelung CP1, CP2 und CP3 In dieser Art der Steuerung wird der von der Pumpe erzeugte druck auf einem konstanten Niveau gehalten.
  • Page 13 WITA go.tec 40-XX 60-XX 70-XX 80-XX Anzahl der Beschreibung Tastendrücke Konstantdrehzahlregelung III Proportionaldruckregelung 1 Proportionaldruckregelung 2 Proportionaldruckregelung 3 Konstantdruckregelung 1 Konstantdruckregelung 2 Konstantdruckregelung 3 AuTO SmartAdapt PWm1-modus. Wenn es keinen Signaleingang gibt oder PWM%=0%, blinkt das PP-Symbol (links-mittig) PWm2-modus. Wenn es keinen Signaleingang gibt...

  • Page 14: Nachtmodus

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 6. Auswahl der Betriebsstufe durch drücken der Taste werden die Betriebsstufen fortlaufend durchgeschaltet. die Werkseinstellung Konstantdrehzahlregelung III wird nach 12-maligem Tastendruck wieder erreicht. 7.4 Nachtmodus durch langes drücken der Betriebsart-Wahltaste und loslassen der Taste nachdem alle leds 2- oder 3-mal geblinkt haben, wird der Nachtmodus aktiviert.

  • Page 15: Pwm-Funktion

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8 PWm-Funktion diese Funktion erlaubt die drehzahlregelung der Pumpe durch einen externen regler. um diese Funktion zu nutzen, muss die Pumpe mit einem entsprechenden eingang ausgestattet sein. dieser externe eingang ist an einer zusätzlichen dreipoligen Anschlussleitung zu erkennen, an die ein entsprechender externer regler angeschlossen werden kann.
  • Page 16 Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX das PWm-Steuersignal ist ein digitales Signal, bei dem die drehzahlinformation in der Pulsbreite enthalten ist. das Steuersignal muss folgende Anforderungen erfüllen: Beispiel für ein 40% PWm-Signal: T = 1ms (1kHz) t = 0.4ms...

  • Page 17: Heizungskennlinie

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.1 Heizungskennlinie Im Bereich zwischen 0% und 10% des PWm-Signals arbeitet die Pumpe aus Sicherheitsgründen mit maximaler drehzahl. Im Falle einer Störung des PWm-reglers oder eines Kabelbruchs ist hierdurch sichergestellt, dass die vom Wärmeerzeuger erzeugte Wärme übertragen wird.

  • Page 18: Solarkennlinie

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.2 Solarkennlinie Im Bereich zwischen 0% und 5% des PWm-Signals bleibt die Pumpe aus Sicherheitsgründen stehen. Wird das PWm-Signal abgeschaltet, z.B. durch eine Störung des reglers oder einen Kabelbruch, stoppt die Pumpe, um eine Überhitzung der Solaranlage zu verhindern. Im Bereich zwischen 5% und 8% des PWM-Signals verhindert eine Hysterese, dass die Pumpe ständig...

  • Page 19: Pwm-Rückmeldesignal (Durchflussinformation)

    WITA go.tec 40-XX 60-XX 70-XX 80-XX PWM-Rückmeldesignal (Durchflussinformation) das PWm-rückmeldesignal ermöglicht es, Informationen über den Betriebszustand der Pumpe an ein externes Steuersystem zu übertragen. Es enthält Informationen über den aktuellen durchfluss und über Fehlerzustände der Pumpe. das Ausgangssignal hat eine feste Frequenz von 75 Hz und ist von der übrigen elektronik galvanisch getrennt.

  • Page 20: Anlage Befüllen Und Entlüften

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 9 Anlage befüllen und entlüften die Anlage muss ordnungsgemäß befüllt und entlüftet werden. Zum entlüften der Pumpe sollte die elektronik auf die Konstantdrehzahlstufe III eingestellt und die Pumpe mindestens 20 minuten in dieser Stellung betrieben werden.

  • Page 21: Leistungskennlinien

    Graphik 1 WITA go.tec 40-XX 60-XX 70-XX 80-XX 11 leistungskennlinien 11.1 Kennlinien für interne Regelung 1000 1500 2000 2500 3000 3500 Q (l/h) WITA go.tec 40-XX WITA go.tec 60-XX Graphik 2 Graphik 1 Graphic 3 1000 1500 2000 2500 3000...

  • Page 22: Kennlinien Für Externe Pwm-Steuerung

    Original Einbau- und Betriebsanleitung Graphik 5 WITA go.tec 40-XX 60-XX 70-XX 80-XX 11.2 Kennlinien für externe PWM-Steuerung WITA go.tec 40-XX PWM 1000 1500 2000 2500 3000 3500 Graphik 5 Graphik 6 PWM1 PWM2 Graphik 7 1000 1500 2000 2500 3000...
  • Page 23 Graphik 9 WITA go.tec 40-XX 60-XX 70-XX 80-XX WITA go.tec 70-XX PWM 1000 2000 3000 4000 5000 Graphik 9 PWM1 PWM2 Graphik 10 Graphik 11 1000 2000 3000 4000 5000 1000 2000 3000 4000 5000 Q(l/h) Q(l/h) Graphik 10 Q(l/h) Q(l/h) WITA go.tec 80-XX PWM...

  • Page 24: Montage

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 12 montage ü ü ü ü richtige einbaulage des Pumpenmotors ü ü ü ü û û û û Spannungsfreie montage mit waagerecht liegendem Pumpenmotor durchführen (richtungspfeil auf dem Pumpengehäuse zeigt die Flussrichtung an). Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmotor und das elektronikgehäuse nicht gedämmt werden.

  • Page 25: Elektrischer Anschluss

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 13 elektrischer Anschluss Schließen Sie das Netzkabel wie dargestellt an die Pumpe an. Vorsicht! Netzspannung! unbedingt die erforderlichen Schutzmaßnahmen, Vde-Vorschriften und örtlichen Bestimmungen beachten. der leiterquerschnitt darf nicht kleiner als 0.5 mm sein. L: Braun N: Blau PE: Gelb-Grün...

  • Page 26: Störungen, Ursachen Und Beseitigungen

    Original Einbau- und Betriebsanleitung WITA go.tec 40-XX 60-XX 70-XX 80-XX 15 Störungen, ursachen und Beseitigungen Wartungsarbeiten und reparaturversuche dürfen nur von Fachpersonal unternommen werden. Vor Wartungs-, reinigungs- und reparaturarbeiten Anlage spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern. Bei hohen Wassertemperaturen und Systemdrücken Pumpe vorher abkühlen lassen.

  • Page 27: Entsorgung

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 16 entsorgung Hinweis die Pumpe sowie deren ersatzteile gehören nicht in den Hausmüll, sondern müssen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Eine Liste der in unseren Produkten verwendeten materialien finden Sie im downloadbereich unserer Homepage (www.wita.de).
  • Page 28 Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX Contents EU Declaration of Conformity ......................29 Safety instructions .........................30 2.1 general ................................30 2.2 Labelling of symbols in the operating instructions................30 2.3 Personnel qualification ..........................31 2.4 Dangers, if safety instructions are not observed.................32 2.5 Safety-conscious working ..........................32...

  • Page 29: Eu Declaration Of Conformity

    WITA go.tec 40-XX 60-XX 70-XX 80-XX eu deClArATION OF CONFOrmITY Name of the issuer: WITA sp. z o.o. Zielonka, ul. Biznesowa 22 86-005 Białe Błota Subject of the declaration: Heating circulation pump Type: go.tec Design : 40-XX, 60-XX, 70-XX, 80-XX We declare with sole responsibility that the products specified above, to which this EU...

  • Page 30: Safety Instructions

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 2 Safety instructions 2.1 General These installation and operating instructions are a part of the product and contain basic information that must be observed during assembly, operation and maintenance. For this reason it must be read by the installer and the responsible qualified...

  • Page 31: Personnel Qualification

    WITA go.tec 40-XX 60-XX 70-XX 80-XX This symbol indicates useful information NOTE for handling the product. They draw attention to possible difficulties and are intended to ensure safe operation. Notes attached directly to the product, such as: • arrow of flow direction •...

  • Page 32: Dangers, If Safety Instructions Are Not Observed

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 2.4 Dangers, if safety instructions are not observed Failure to observe the safety instructions may endanger persons, the environment and the system. Failure to comply with the safety instructions will result in the loss of any claims for damages.

  • Page 33: Safety Instructions For Installation And Maintenance Works

    WITA go.tec 40-XX 60-XX 70-XX 80-XX • Hazards due to electrical energy must be excluded. • For this purpose, observe the instructions in local or general regulations (e.g. IEC, VDE etc.) and those of the local energy suppliers. • If hazards should occur in the system due to hot or cold parts, these must be provided with touch protection.

  • Page 34: Inadmissible Operating Modes

    4 Intended use The WITA go.tec high-efficiency pumps are designed for circulating hot water in central heating systems and are also suitable for pumping low-viscosity media in industrial and commercial sector. They also can be used in solar technology systems.

  • Page 35: Product Data

    Graphik 1 WITA go.tec 40-XX 60-XX 70-XX 80-XX 5 Product data 5.1 Technical data 1000 1500 2000 2500 3000 3500 Q (l/h) WITA go.tec 40-XX WITA go.tec 60-XX Graphik 2 Graphik 1 1000 1500 2000 2500 3000 3500 1000 1500...

  • Page 36: Scope Of Delivery

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 1000 2000 3000 4000 5000 Q (l/h) WITA go.tec 70-XX WITA go.tec 80-XX Graphic 3 Graphic 4 1000 2000 3000 4000 5000 1000 2000 3000 4000...

  • Page 37: Pump Description

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 6 Pump description In an average household, around 10 to 20% of electricity consumption is caused by conventional standard pumps. With the go.tec pump series, we have developed a circulation pump with an en- ergy efficiency index of ≤...

  • Page 38: Selection Of Operating Mode And Operating Level

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 7.3 Selection of operating mode and operating level 1. Constant speed mode I, II and III In this operating mode, the pump runs at a constant speed over the entire characteristic curve.
  • Page 39 WITA go.tec 40-XX 60-XX 70-XX 80-XX Number of Description button presses Constant speed control mode III Proportional pressure mode 1 Proportional pressure mode 2 Proportional pressure mode 3 Constant pressure mode 1 Constant pressure mode 2 Constant pressure mode 3 AuTO SmartAdapt PWm1 mode.

  • Page 40: Night Mode

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 6. Selection of the operating level Pressing the button switches continuously through the operating levels The factory setting: constant speed control mode III is reached again by pressing the button 12 times.

  • Page 41: Pwm Function

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8 PWm function This function allows the control of the rotational speed of the pump by an external controller. To use this function, the pump must be equipped with an appropriate input. This external input can be recognized by an additional three-pole connection line, to which a corresponding external controller can be connected.
  • Page 42 Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX The PWm control signal is a digital signal in which the speed information is contained in the pulse width. The control signal must meet the following requirements.

  • Page 43: Heating Characteristic

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.1 Heating characteristic In the range between 0% and 10% of the PWm signal, the pump operates at maximum rotation- al speed for safety reasons. In the case of a fault in the PWM control unit or a cable break, this ensures that the heat produced by the heat generator is transferred.

  • Page 44: Solar Characteristic

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.2 Solar characteristic In the range between 0% and 5% of the PWM signal, the pump stops for safety reasons. If the PWM signal is switched off, e.g. due to a fault in the control unit or a cable break, the pump stops, this prevents overheating of the solar system.

  • Page 45: Pwm Feedback Signal (Flow Information)

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.3 PWM feedback signal (flow information) The PWm feedback signal makes it possible to transmit information about the operating status of the pump to an external control system. It contains information on the current flow and fault conditions of the pump.

  • Page 46: Filling And Venting The System

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 9 Filling and venting the system The system must be filled and vented properly. To vent the pump, the electronics should be set to constant speed level III and the pump should be operated in this position for at least 20 minutes.

  • Page 47: Performance Characteristics

    Graphik 1 WITA go.tec 40-XX 60-XX 70-XX 80-XX 11 Performance characteristics 11.1 Internal control characteristics 1000 1500 2000 2500 3000 3500 Q (l/h) WITA go.tec 40-XX WITA go.tec 60-XX Graphik 2 Graphik 1 Graphic 3 1000 1500 2000 2500 3000...

  • Page 48: External Pwm Control Characteristics

    Translation of the original installation and operating instructions Graphik 5 WITA go.tec 40-XX 60-XX 70-XX 80-XX 11.2 External PWM control characteristics WITA go.tec 40-XX PWM 1000 1500 2000 2500 3000 3500 Graphik 5 Graphik 6 PWM1 PWM2 Graphik 7 1000...
  • Page 49 Graphik 9 WITA go.tec 40-XX 60-XX 70-XX 80-XX WITA go.tec 70-XX PWM 1000 2000 3000 4000 5000 Graphik 9 PWM1 PWM2 Graphik 10 Graphik 11 1000 2000 3000 4000 5000 1000 2000 3000 4000 5000 Q(l/h) Q(l/h) Graphik 10 Q(l/h) Q(l/h) WITA go.tec 80-XX PWM...

  • Page 50: Installation

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 12 Installation ü ü ü ü Correct installation position of the motor ü ü ü ü û û û û A voltage-free assembly must be carried out with the pump motor in a horizontal position (the direction arrow on the pump body indicates the flow direction).

  • Page 51: Electrical Connection

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 13 electrical connection Connect the mains cable to the pump as shown in the figure. Caution! Mains voltage! Always observe the necessary safety measures, Vde regulations and local regulations. The cross-section of the cable is 0.5 mm...

  • Page 52: Faults, Causes And Remedies

    Translation of the original installation and operating instructions WITA go.tec 40-XX 60-XX 70-XX 80-XX 15 Faults, causes and remedies Maintenance works or repair attempts may only be performed by qualified personnel. Before carrying out maintenance, cleaning and repair works, disconnect the system from the power supply and secure it against being switched on again by unauthorized persons.

  • Page 53: Disposal

    A list of materials used in our products can be found in the download area of our homepage (www.wita.de). 17 Additional notes • All illustrations in these operating instructions are schematic representations. Please understand that the electric pump and accessories you purchase, may differ from the illustrations in these operating instructions.
  • Page 54 Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX Spis treści Deklaracja Zgodności UE ......................55 Wskazówki bezpieczeństwa ......................56 2.1 Informacje ogólne ............................56 2.2 Oznaczenie symboli w instrukcji obsługi ....................56 2.3 Kwalifikacje personelu ..........................57 2.4 Zagrożenia w przypadku nieprzestrzegania wskazówek bezpieczeństwa .........58 2.5 Bezpieczna praca ............................58...

  • Page 55: Deklaracja Zgodności Ue

    WITA go.tec 40-XX 60-XX 70-XX 80-XX deKlArACJA ZgOdNOŚCI ue Producent: WITA sp. z o.o. Zielonka, ul. Biznesowa 22 86-005 Białe Błota Wyrób: Pompa centralnego ogrzewania Typ: WITA go.tec Model : 40-XX/60-XX/70-XX/80-XX Deklarujemy z pełną odpowiedzialnością, że wyżej wymienione produkty, do których odnosi się...

  • Page 56: Wskazówki Bezpieczeństwa

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 2 Wskazówki bezpieczeństwa 2.1 Informacje ogólne Niniejsza instrukcja montażu i obsługi stanowi integralną część produktu i zawiera podstawowe informacje, które należy brać pod uwagę podczas montażu, użytkowania i konserwacji urzą- dzenia.

  • Page 57: Kwalifikacje Personelu

    WITA go.tec 40-XX 60-XX 70-XX 80-XX Tutaj zawarte są przydatne wskazówki Wskazówka dotyczące użytkowania produktu. Wskazują one na możliwość wystąpienia trudności, mają na celu zapewnienie bezpiecznej pracy. Wskazówki umieszczone bezpośrednio na produkcie, takie jak: • strzałka wskazująca kierunek przepływu • tabliczka znamionowa •...

  • Page 58: Zagrożenia W Przypadku Nieprzestrzegania Wskazówek Bezpieczeństwa

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 2.4 Zagrożenia w przypadku nieprzestrzegania wskazówek bezpieczeństwa Nieprzestrzeganie wskazówek bezpieczeństwa może spowodować zagrożenie dla ludzi i środowiska oraz skutkować uszkodzeniem instalacji. Nieprzestrzeganie wskazówek bezpieczeństwa spowoduje utratę wszelkich roszczeń gwarancyjnych.

  • Page 59: Wskazówki Bezpieczeństwa Dotyczące Montażu I Prac Konserwacyjnych

    WITA go.tec 40-XX 60-XX 70-XX 80-XX • Należy wyeliminować zagrożenia związane ze skutkami działania energii elektrycznej. W tym celu należy prze- strzegać zasad ochrony przeciwporażeniowej oraz wytycznych IEC, SEP i lokalnych dostawców energii. • Jeżeli podczas pracy urządzenia jego podzespoły będą silnie się...

  • Page 60: Niewłaściwa Obsługa

    4 Użytkowanie zgodne z przeznaczeniem Energooszczędne pompy WITA go.tec są przeznaczone do cyrkulacji ciepłej wody w instalacjach centralnego ogrzewania oraz pompowania mediów o niskiej lepkości w sektorze przemysłowym i komercyjnym. Znajdują również zastosowanie...

  • Page 61: Informacje O Produkcie

    Graphik 1 WITA go.tec 40-XX 60-XX 70-XX 80-XX 5 Informacje o produkcie 5.1 Dane techniczne 1000 1500 2000 2500 3000 3500 Q (l/h) WITA go.tec 40-XX WITA go.tec 60-XX Graphik 2 Graphik 1 1000 1500 2000 2500 3000 3500 1000...

  • Page 62: Zakres Dostawy

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 1000 2000 3000 4000 5000 Q (l/h) WITA go.tec 70-XX WITA go.tec 80-XX Graphic 3 Graphic 4 1000 2000 3000 4000 5000 1000 2000 3000 4000 5000 Q (l/h)

  • Page 63: Opis Pompy

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 6 Opis pompy W przeciętnym gospodarstwie domowym od 10 do 20% zużycia energii elektrycznej przypada na pompy tradycyjne. Wraz z serią pomp go.tec stworzyliśmy pompę cyrkulacyjną o współczynniku efektywności energetycznej ≤ 0.21. Zastosowanie pomp go.tec pozwala zmniejszyć zużycie energii nawet o 80% w porównaniu ze standardową...

  • Page 64: Wybór Trybu I Poziomu Pracy

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 7.3 Wybór trybu i poziomu pracy 1. Tryb stałej prędkości obrotowej I, II i III W tym trybie pracy pompa obraca się ze stałą prędkością w całym zakresie charakterystyki.
  • Page 65 WITA go.tec 40-XX 60-XX 70-XX 80-XX Liczba naciśnięć Opis przycisku Tryb stałej prędkości obrotowej III Tryb proporcjonalnego ciśnienia 1 Tryb proporcjonalnego ciśnienia 2 Tryb proporcjonalnego ciśnienia 3 Tryb stałego ciśnienia 1 Tryb stałego ciśnienia 2 Tryb stałego ciśnienia 3 AuTO SmartAdapt Tryb PWM1.

  • Page 66: Tryb Nocny

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 6. Wybór poziomu pracy Naciśnięcie przycisku powoduje ciągłe przełączanie pomiędzy poszczególnymi poziomami pracy. Ustawienie fabryczne: tryb stałej prędkości obrotowej III można przywrócić przez 12-krotne naciśnięcie przycisku. 7.4 Tryb nocny Długie naciśnięcie przycisku wyboru trybu pracy i puszczenie go po 2-...

  • Page 67: Funkcja Pwm

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8 Funkcja PWm Ta funkcja umożliwia sterowanie prędkością obrotową pompy za pomocą zewnętrznego sterownika. Aby można było korzystać z tej funkcji, pompa musi być wyposażona w odpowiednie wejście. Wejście zewnętrzne można rozpoznać po dodatkowej trójbiegunowej linii przyłączeniowej, do której można przyłączyć...
  • Page 68 Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX Sygnał sterujący PWM jest sygnałem cyfrowym, w którym informacja o prędkości jest zawarta w szerokości impulsu. Sygnał sterujący musi spełniać następujące wymagania: Przykład sygnału PWM o wartości 40% : T = 1ms (1kHz) t = 0.4ms...

  • Page 69: Charakterystyka Grzewcza

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.1 Charakterystyka grzewcza W zakresie pomiędzy 0% a 10% wartości sygnału PWM pompa pracuje z maksymalną prędkością obrotową ze względów bezpieczeństwa. Zapewnia to przepływ ciepła wytworzonego przez ge- nerator w przypadku awarii sterownika PWM lub przerwania kabla. Środek ten ma na celu zapo- bieganie przegrzaniu systemu.

  • Page 70: Charakterystyka Solarna

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.2 Charakterystyka solarna W zakresie pomiędzy 0% a 5% wartości sygnału PWM pompa zatrzymuje się ze względów bezpieczeństwa. Jeżeli sygnał PWM zostanie wyłączony np. z powodu awarii sterownika lub przerwania kabla, pompa zatrzymuje się, co zapobiega przegrzaniu systemu solarnego.

  • Page 71: Sygnał Zwrotny (Informacje O Przepływie)

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 8.3 Sygnał zwrotny PWM (informacje o przepływie) Sygnał zwrotny PWM umożliwia przesyłanie informacji o statusie pracy pompy do zewnętrznego systemu sterowania. Zawiera on informacje o bieżącym przepływie oraz trybach awaryjnych pompy. Sygnał wyjściowy posiada stałą częstotliwość 75Hz i jest galwanicznie odizolowany od pozostałych układów elektronicznych pompy.

  • Page 72: Napełnianie I Odpowietrzanie Instalacji

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 9 Napełnianie i odpowietrzanie instalacji Należy prawidłowo napełnić i odpowietrzyć instalację. Aby odpowietrzyć pompę, należy ustawić układ elektroniczny na poziomie stałej prędkości obrotowej III, pompa powinna pracować w tej konfiguracji przez co najmniej 20 minut.

  • Page 73: Charakterystyki Wydajności

    Graphik 1 WITA go.tec 40-XX 60-XX 70-XX 80-XX 11 Charakterystyki wydajności 11.1 Charakterystyki sterowania wewnętrznego 1000 1500 2000 2500 3000 3500 Q (l/h) WITA go.tec 40-XX WITA go.tec 60-XX Graphik 2 Graphik 1 Graphic 3 1000 1500 2000 2500 3000...

  • Page 74: Charakterystyki Sterowania Zewnętrznego Pwm

    Tłumaczenie oryginalnej instrukcji montażu i obsługi Graphik 5 WITA go.tec 40-XX 60-XX 70-XX 80-XX 11.2 Charakterystyki sterowania zewnętrznego PWM WITA go.tec 40-XX PWM 1000 1500 2000 2500 3000 3500 Graphik 5 Graphik 6 PWM1 PWM2 Graphik 7 1000 1500 2000...
  • Page 75 Graphik 9 WITA go.tec 40-XX 60-XX 70-XX 80-XX WITA go.tec 70-XX PWM 1000 2000 3000 4000 5000 Graphik 9 PWM1 PWM2 Graphik 10 Graphik 11 1000 2000 3000 4000 5000 1000 2000 3000 4000 5000 Q(l/h) Q(l/h) Graphik 10 Q(l/h) Q(l/h) WITA go.tec 80-XX PWM...

  • Page 76: Montaż

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 12 montaż ü ü ü ü Prawidłowa pozycja montażowa silnika: ü ü ü ü û û û û Silnik pompy należy montować w pozycji poziomej, po odłączeniu zasilania (strzałka kierunkowa na korpusie pompy wskazuje kierunek przepływu).

  • Page 77: Przyłącze Elektryczne

    WITA go.tec 40-XX 60-XX 70-XX 80-XX 13 Przyłącze elektryczne Podłącz przewód zasilający do pompy w sposób przedstawiony na rysunku. Uwaga! Napięcie sieciowe! Należy bezwzględnie przestrzegać niezbędnych środków bezpieczeństwa, przepisów SEP oraz wytycznych lokalnych dostawców energii. Przekrój poprzeczny przewodu wynosi 0,5 mm L: brązowy...

  • Page 78: Usterki, Ich Przyczyny I Usuwanie

    Tłumaczenie oryginalnej instrukcji montażu i obsługi WITA go.tec 40-XX 60-XX 70-XX 80-XX 15 Usterki, ich przyczyny i usuwanie Prace konserwacyjne lub próby napraw mogą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do prac konserwacyjnych, czyszczenia i napraw należy odłączyć...

  • Page 79: Utylizacja

    W tym celu należy skorzystać z usług publicznych lub prywatnych firm zajmujących się utylizacją odpadów. W zakładce „Do pobrania” na naszej stronie internetowej znajdą Państwo listę materiałów, z których wykonane są nasze produkty (www.wita.pl). 17 dodatkowe wskazówki: • Wszystkie ilustracje zawarte w niniejszej instrukcji obsługi są przedstawieniem schematycznym.
  • Page 80 Nur OrIgINAl mIT der rAuTe® WITA - Wilhelm Taake gmbH WITA sp. z o.o. Böllingshöfen 85 D-32549 Bad Oeynhausen Zielonka, ul. Biznesowa 22 86-005 Białe Błota Tel.: +49 5734 512380 Fax: +49 5734 1752 Tel.: + 52 564 09 00 Fax: + 52 564 09 22 www.wita.de...
