NUR ORIGINAL MIT DER RAUTE® WITA Delta Midi 40-XX | 60-XX ≤ 0,18 ≤ 0,20 ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–21 TRANSLATION OF THE ORIGINAL INSTALLATION AND OPERATING INSTRUCTIONS PAGE 22–41 INSTRUKCJA MONTAŻU I OBSŁUGI STRONY 42–61 www.wita.de | www.wita.pl...
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX EU KONFORMITÄTSERKLÄRUNG Name des Ausstellers: WITA-Wilhelm Taake GmbH Display HE Pumpen Pumpen-, Armaturen- und Regeltechnik Böllingshöfen 85 D-32549 Bad Oeynhausen Gegenstand der Erklärung: Heizungs-Umwälzpumpe Typ: Delta UP, Delta Midi, Delta Maxi Ausführung: 70-xx, 40-xx, 60-xx, 80-xx Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf...
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX 2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Produktes und enthält grundlegende Informationen, die bei Montage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerk- sam und sollen für einen sicheren Be- trieb sorgen. Direkt am Produkt angebrachte Hinweise wie zum Beispiel: • Drehrichtungspfeil •...
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche. Mögliche Gefährdungen sind zum Beispiel: •...
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. Display HE Pumpen • sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz...
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. 2.9 Unzulässige Betriebsweisen Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal- ten eine Wartezeit von mindestens 1 Minute eingehalten werden.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX 4 Bestimmungsgemäße Verwendung Die WITA Hocheffizienzpumpen Delta Midi sind für das Umwälzen von Warmwasser in Zentralheizungen konzipiert und eignen sich auch zur Display HE Pumpen Förderung dünnflüssiger Medien im Bereich Industrie und Gewerbe. Sie sind auch für solartechnische Anlagen geeignet.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Vorsicht! Unzulässige Fördermedien können die Pumpe zerstören, sowie Hinweis Personenschäden hervorrufen. Unbedingt Herstellerangaben und Sicherheitsdatenblätter berücksichtigen! Lieferumfang • Original Einbau- und Betriebsanleitung • Pumpe • 2 Flachdichtungen • Pumpenstecker • Isolierung 6 Beschreibung der Pumpe In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömm -...

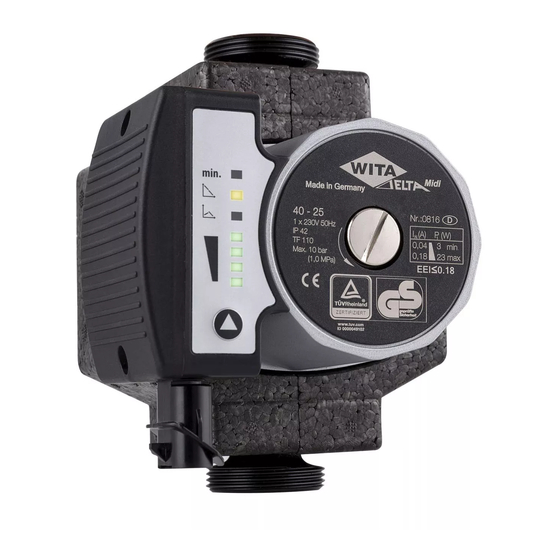

Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Die Anzeige Display HE Pumpen gelbe LED's: Betriebsarten grüne LED's: Kennlinienstufen Auswahl der Betriebsart Bei dieser Pumpe haben Sie die Möglichkeit zwischen folgenden Betriebsarten zu wählen: 1. Konstantkennlinien 2. Kennlinien mit Regelung im Proportionaldruck-Verfahren 3.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Auswahl der Betriebsstufe Die Betriebsstufe kann durch kurzes Drücken der Taste (< 3 sek.) verändert werden. Es sind vier Stufen in der Betriebsart Konstantkennlinie (I - IV) und vier in der Betriebsart Proportionalkenn- linie (1 - 4) wählbar.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Tastensperre Nachdem die Pumpe eingestellt worden ist gibt es die Möglichkeit eine Tastensperre einzuschal- ten. Hierdurch wir ein unbeabsichtigtes Verstellen der Pumpe verhindert. Zum Einschalten der Display HE Pumpen Sperre muss die Taste solange gedrückt gehalten werden, bis alle LED’s blinken (ca. 20 sek.).
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX PWM Notbetrieb Steht kein PWM Signal zur Verfügung, z. B. weil der externe PWM Regler defekt ist, kann die Pumpe im Notbetrieb betrieben werden. Hierbei ist es möglich mit einem eingebauten Drehreg- ler eine feste Drehzahl stufenlos einzustellen. Um an den Drehregler zu gelangen, muss der Ge- häusedeckel abgenommen werden.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Fig. 2a Fig. 2b Fig. 2c Fig. 2d 10 Elektrischer Anschluss Achtung Lebensgefahr! Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. • Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX 10.1 Montage des Netzsteckers Click Click Schließen Sie das Netzkabel wie dargestellt an die Pumpe an. Vorsicht Netzspannung! Unbe- dingt die erforderlichen Schutz-Maßnahmen, VDE-Vorschriften und örtlichen Bestimmungen be- achten. Der Leiterquerschnitt darf nicht kleiner als 0,75 mm2 sein. Bei Verwendung von feindrähtigen Leitungen sind Aderendhülsen zu benutzen.
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX 12 Wartung/Service Vor Wartungs-, Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern. Bei hohen Wassertemperaturen und Systemdrücken Pumpe vorher abkühlen lassen. Es besteht Verbrühungsgefahr! 13 Störungen, Ursachen und Beseitigungen Wartungsarbeiten oder Reparaturversuche dürfen nur von Fachpersonal unternommen werden.
Page 20
Bedienungsanleitung WITA Delta Midi 40-XX | 60-XX Fehlerbild oder mögliche Ursache Abhilfe Codeanzeige der Pumpe die dritte grüne LED von Rotorblockierung Pumpe spannungsfrei schalten und gegen Wieder- unten und die drei gelben einschalten sichern. LED's leuchten im Wechsel Wenn möglich Absperrventil vor und hinter der mit der normalen Betriebs- Pumpe schließen oder Wasser ablassen.
Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll sondern Hinweis müssen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die Display HE Pumpen öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in unseren Produkten verwendeten Materialien. (www.wita.de).
Page 22
Operating instrutions WITA Delta Midi 40-XX | 60-XX Table of Contents Declaration of Conformity ......................23 Safety Instructions ........................24 2.1 General ................................ 24 2.2 Identification of symbols in the operating instructions ..............24 2.3 Personnel qualification ........................... 25 2.4 Danger of not observing safety instructions ................... 26 2.5 Safety-conscious work ...........................
Operating instrutions WITA Delta Midi 40-XX | 60-XX EC Declaration of Conformity Name of the issuer: WITA-Wilhelm Taake GmbH Display HE Pumpen Pump, valve and control technology Böllingshöfen 85 D-32549 Bad Oeynhausen Subject of the declaration: Heat circulation pump Type:...
Operating instrutions WITA Delta Midi 40-XX | 60-XX 2 Safety Instructions 2.1 General These installation and operating instructions are a part of the product, and contain basic information that must be observed during installation, operation and maintenance. For this reason, the installer and specialist personnel or operators must read these instructions prior to set-up.
Operating instrutions WITA Delta Midi 40-XX | 60-XX This symbol indicates useful information Note for handling the product. It indicates potential difficulties and aims to ensure safe operation. Signs attached directly on the product, such as: • direction of rotation arrow •...
Operating instrutions WITA Delta Midi 40-XX | 60-XX 2.4 Danger of not observing safety instructions Not observing the safety information can endanger persons, the environment and the system. Not observing the safety instructions shall result in the loss of any and all claims to warranty.
Operating instrutions WITA Delta Midi 40-XX | 60-XX • Observe the instructions in local or general regulations (e.g. IEC, VDE, etc.), and those of the local energy supplier. • In the event of hazards arising from the system due to Display HE Pumpen contact with hot or cold parts, these parts must be fitted...
4 Intended Use The WITA Delta Midi high-efficiency pumps are designed for circulating hot water in central heating systems, and are also suitable for conveying thin liquid media in industry and commerce. They can...
Operating instrutions WITA Delta Midi 40-XX | 60-XX Caution! Unpermitted pumping media can destroy the pump and cause personal injury. Note Respect the manufacturer's information and safety data sheets! Scope of delivery • Original installation and operating instructions • Pump •...
Operating instrutions WITA Delta Midi 40-XX | 60-XX The display Display HE Pumpen Yellow LEDs: Operating modes Green LEDs: Characteristic levels Selecting the operating mode In this pump, you can select between the following operating modes: 1. Constant characteristic 2. Characteristic with regulation in proportional pressure process 3.
Operating instrutions WITA Delta Midi 40-XX | 60-XX Selecting the operating level You can change the operating level by pressing the button (< 3 sec.). You can select from four levels in the constant characteristic operating mode (I - IV) and four in the proportional characteristic operating mode (1 - 4).
Operating instrutions WITA Delta Midi 40-XX | 60-XX Button lock Once the pump has been set, you have the option of activating a button lock. This prevents the pump from being adjusted unintentionally. To activate the button lock, press Display HE Pumpen and hold the button until all LEDs flash (approx.
E = Stand-by mode OFF PWM (%) C D E Pump outputs with different PWM signals: Characteristic WITA Delta MIDI 40 PWM Mode 1 Characteristic WITA Delta MIDI 60 PWM Mode 1 4 Qm 4 Qm A < 10% PWM (MAX Characteristic) A <...
Operating instrutions WITA Delta Midi 40-XX | 60-XX PWM emergency mode If there is no PWM signal available, for example if the external PWM controller is defective, you can operate the pump in emergency mode. This allows you to freely set a fixed speed with an integrated speed controller.
Operating instrutions WITA Delta Midi 40-XX | 60-XX 10.1 Assembling the power plug Click Click Connect the power cable to the pump as shown. Caution: Line voltage! Observe the required protective measures, national body regulations and local provisions at all times. The cable cross- section may be no smaller than 0.75 mm2.
Operating instrutions WITA Delta Midi 40-XX | 60-XX 12 Service and Maintenance Switch off the power to the system before performing maintenance, cleaning or repair work, and secure it against unauthorised reactivation. Allow the pump to cool down in the event of high temperatures and system pressures.
Page 40
WITA Delta Midi 40-XX | 60-XX Error indication or possible causes remedy Error code in the display of the pump the third green LED's from Rotor blocked Switch the pump off and secure against being swit- the bottom and the three ched back on.
WITA Delta Midi 40-XX | 60-XX 14 Disposal Do not dispose of the pump and/or individual parts in household waste! Note Dispose of the pump and/or parts in an environmentally conscious way. Display HE Pumpen To do this, please contact a public or private disposal organisation.
Page 42
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Spis treści Deklaracja zgodności ........................ 43 Wskazówki bezpieczeństwa ....................44 2.1 Informacje ogólne ............................ 44 2.2 Oznaczenie wskazówek w instrukcji obsługi ................... 44 2.3 Kwalifikacje personelu ..........................45 2.4 Zagrożenia w przypadku nieprzestrzegania instrukcji bezpieczeństwa ........46 2.5 Bezpieczna praca .............................
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX 2 Wskazówki bezpieczeństwa 2.1 Informacje ogólne Niniejsza instrukcja montażu i obsługi jest elementem składowym produktu i zawiera podstawowe informacje, do których należy się stosować podczas montażu, użytkowania i konserwacji. Dlatego przed rozpoczęciem instalacji konieczne jest zapoznanie się...
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Tutaj zawarte są przydatne wskazówki Uwaga! dotyczące użytkowania produktu. Wskazują one na możliwość wystąpienia trudności, mają zapewnić bezpieczną pracę. Bezpośrednio na produkcie znajdują się zamieszczone wskazówki, np.: • strzałka wskazująca kierunek obrotów •...
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX 2.4 Zagrożenia w przypadku nieprzestrzegania instrukcji obsługi Nieprzestrzeganie informacji dotyczących bezpieczeństwa może zagrozić osobom, środowisku i systemowi. Nieprzestrzeganie instrukcji dotyczących bezpieczeństwa spowoduje utratę jakichkolwiek roszczeń gwarancyjnych. Potencjalne zagrożenia obejmują: • zagrożenie dla osób wskutek oddziaływań elektrycznych i mechanicznych, •...
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX • należy wyeliminować zagrożenia związane ze skutkami działania energii elektrycznej. Tutaj należy stosować się do przepisów i zasad ochrony przeciwporażeniowej, • jeżeli podczas pracy urządzenia jego podzespoły będą silnie Display HE Pumpen się...
4 Użytkowanie zgodne z przeznaczeniem Pompy energooszczędne Delta Midi firmy WITA są skonstruowane w celu wspoma- gania przepływu ciepłej wody w instalacjach centralnego ogrzewania, nadają się również do tłoczenia rozrzedzonych mediów w przemyśle i rzemiośle. Są także...
Poprzez skonstruowanie pompy cyrkulacyjnej serii WITA Delta Midi udało nam się uzyskać pompę o współczynniku efektywności energetycznej ≤ 0,20. Dzięki zastosowaniu pompy serii WITA Delta Midi zużycie energii elektrycznej może zostać, w stosunku do tradycyjnej pompy, zredukowane o około 80%, gdzie moc hydrauliczna jest utrzymana na prawie tym samym poziomie.
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Wyświetlacz Display HE Pumpen żółte diody LED: Tryby pracy zielone diody LED: Poziomy pracy Wybór trybu pracy W przypadku tej pompy istnieje możliwość wyboru między następującymi trybami pracy: 1. charakterystyka ze stałą liczbą obrotów 2.
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Wybór poziomu pracy Poziom pracy można zmienić, naciskając krótko przycisk (<3 sekundy). Cztery poziomy można wybrać w trybie stałej charakterystyki (I-IV) i cztery w trybie charakterystyki proporcjonalnego ciśnienia (1-4). Ustawiony poziom jest wskazywany przez liczbę świecących zielonych diod LED.
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Blokada przycisków Po przeprowadzeniu ustawień pompy możliwe jest włączenie blokady przycisku, co zapobiec ma przypadkowej zmianie ustawień pompy. Aby ją załączyć należy przez ok. 20 sek. przytrzy- Display HE Pumpen mać wciśnięty przycisk. Po około 3 sek. żółta dioda LED miga, po kolejnych 5 sek. zaświecą się...
PWM (%) C D E Wydajność pompy przy różnych sygnałach PWM: Charakterystyka Charakterystyka WITA Delta MIDI 40 PWM Tryb 1 WITA Delta MIDI 60 PWM Tryb 1 4 Qm 4 Qm A < 10% PWM (Charakterystyka max.) A < 10% PWM (Charakterystyka max.)
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX PWM Tryb awaryjny Gdy sygnał PWM nie jest dostępny, np. gdy zewnętrzny regulator PWM jest uszkodzony, możliwa jest praca pompy w trybie awaryjnym. Za pomocą wbudowanego regulatora obrotów możliwe jest bezstopniowe ustawienie stałej liczby obrotów. Aby dostać się do regulatora obro- tów należy zdemontować...
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Rys. 2a Rys. 2b Rys. 2c Rys. 2d 10 Przyłącze elektryczne Uwaga zagrożenie życia! Niefachowy montaż i podłączenie elektryczne mogą być niebezpieczne dla życia. Należy wykluczyć wszelkie zagrożenia wynikające z występowania wysokiego napięcia.
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX 10.1 Montaż wtyczki zasilania Click Click Podłączyć kabel sieciowy do pompy, zgodnie z rysunkiem. Uwaga, napięcie sieciowe! Koniecznie należy stosować się do przepisów i zasad ochrony przeciwporażeniowej. Przekrój przewodu nie może być mniejszy niż 0,75 mm2. Przy stosowaniu przewodów z cienkim drutem należy wykorzystywać...
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX 12 Konserwacja i serwis Przed rozpoczęciem prac związanych z czyszczeniem, konserwacją lub napraw pompy należy ją wcześniej odłączyć od zasilania elektrycznego i zabezpieczyć przed możliwością uruchomienia przez osoby nieupoważnione. W przypadku wysokich temperatur wody oraz wysokich ciśnień systemu należy pompę...
Page 60
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX Oznaczenie zakłócenia Możliwa przyczyna Środki naprawcze lub kod błędu pompy trzecia zielona dioda LED od zablokowany wirnik wyłączyć pompę i zabezpieczyć przed ponownym dołu i trzy żółte diody LED załączeniem, gdy jest to możliwe zamknąć zawory świecą...
Instrukcja obsługi WITA Delta Midi 40-XX | 60-XX 14 Utylizacja Pompy wraz z jej częściami nie należy wyrzucać do śmieci domowych. Uwaga! Konieczna jest ich przyjazna dla środowiska utylizacja! Proszę skorzystać Display HE Pumpen z publicznych lub prywatnych stacji utylizacji.
