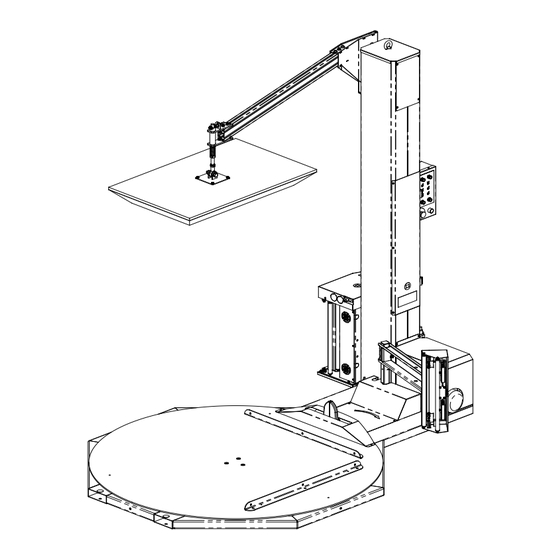

FS 350/380/385
MANUALE DI INSTALLAZIONE
IT
USO E MANUTENZIONE
EN
USE AND MAINTENANCE MANUAL
Codice manuale
Code
Revisione
Revision
Edizione
Edition
INSTALLATION,
05
_______________
Istruzioni originali in lingua italiana.
Leggere con attenzione e
conservare per futuri riferimenti.
Translation of the original text.
Please, read this user's manual
carefully and keep it for future
reEBrence.
