Summary of Contents for Fieldmann FZR 4210 B

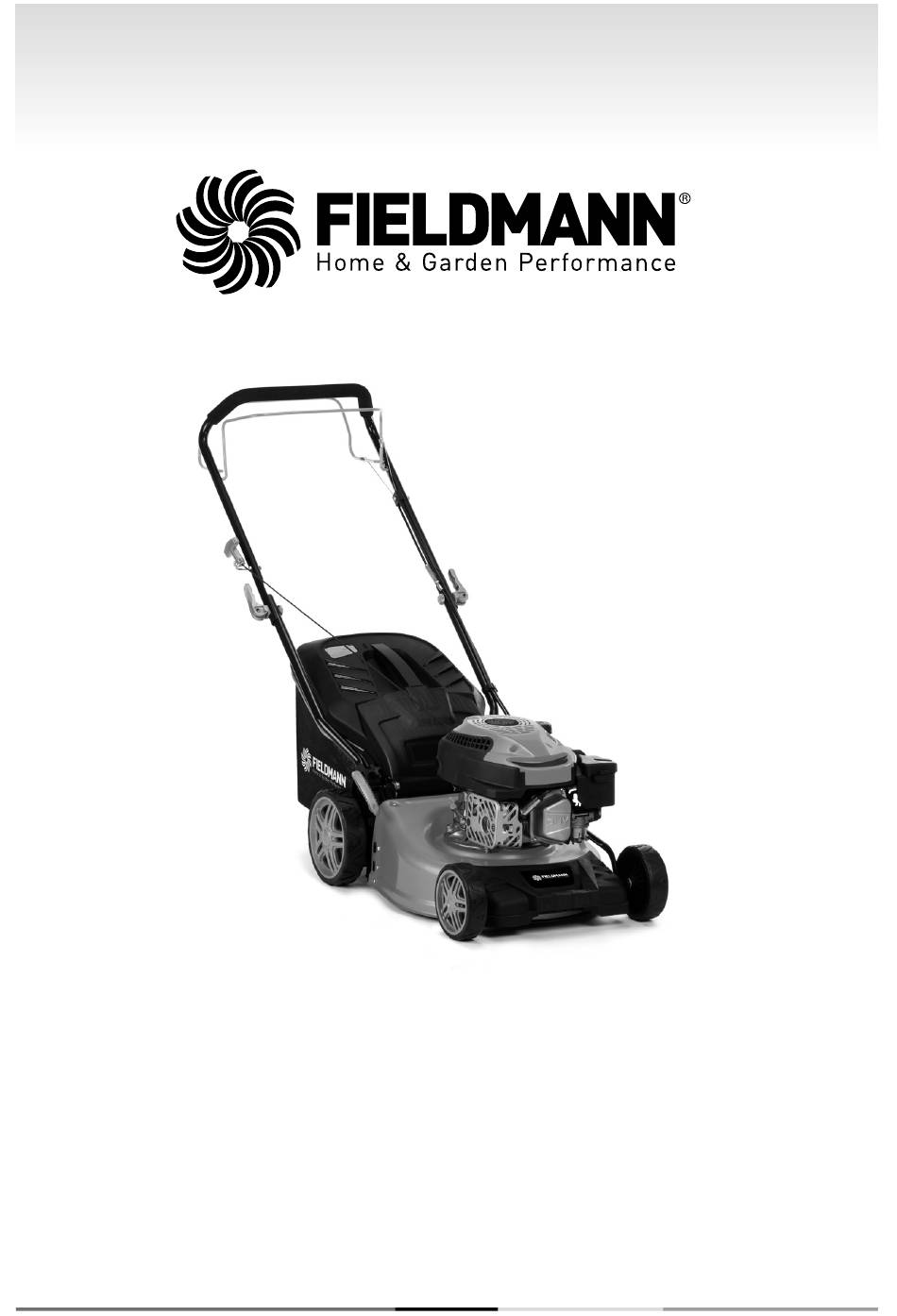

- Page 1 FZR 4210 B...
- Page 2 English ........................................3 - 20 Čeština........................................21 - 38 Slovenština ......................................39 - 56 Magyarul ......................................57 - 74 Polski .........................................75 - 98 FZR 4210 B...
-
Page 3: Table Of Contents
Table of Contents Petrol Lawnmower USER’S MANUAL Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use. TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .........................4 Important safety notice ............................4 Packaging ..................................4 User’s Manual ................................4... -
Page 4: General Safety Instructions
The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZR 4210 B... -
Page 5: Explanation Of Instruction Labels On The Machine
Explanation of instruction labels on the machine 2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE Before putting into operation, please carefully read the user's manual. Keep other persons away from the work area. Attention, rotating blades! Protect yourself against the danger of injury to limbs. Emission of toxic gasses. - Page 6 Always maintain a distance from moving parts. Travel along the slope on contours, not up and down. Conforms to all relevant European directives. Petrol is extremely fl ammable and therefore allow the engine to cool down for 2 minutes before adding more fuel. FZR 4210 B...
-
Page 7: Description Of The Lawnmower
Description of the lawnmower | Assembly/Preparation 3. DESCRIPTION OF THE LAWNMOWER Fig. 1 1. Travel lever 2. Start / brake lever 3. Top part of the handle 4. Screws with wing nuts 5. Bottom part of the handle 6. Air fi lter cover 7. -
Page 8: Assembling The Lawnmower
2. Attach the top part of the handle (Fig. 1 – point 3) to the bottom part of the handle (Fig. 1 – point 5) using the included screws with the quick coupler and wing nuts (Fig.2b). Fig. 2b Fig. 2a FZR 4210 B... -
Page 9: Before Starting The Lawnmower
Assembling the lawnmower | Before starting the lawnmower 2. ASSEMBLING THE GRASS CATCHER Secure the plastic hooks at the end of the textile part of the grass catcher into the steel frame (fi g. 4). Fig. 4 IMPORTANT NOTICE: The grass catcher is equipped with a full indicator. It is a plastic fl ap at the rear of the grass catcher. -
Page 10: Adding Fuel
Caution! A small amount of smoke may be emitted when the engine is started up for the fi rst time as the protective layers in the engine are burnt off. This is completely normal and does not constitute a problem. FZR 4210 B... -
Page 11: Controlling Travel
Controlling and operating the lawnmower CONTROLLING TRAVEL The travel is controlled using the travel lever (Fig. 7 – point 1). When the lever is pulled to the handle, the lawnmower will start moving. To stop, release the lever. This lawnmower has one constant speed. Fig. -
Page 12: Mulching
If you wish to replace the mowing blade, remove the bolt (Fig. 10). Perform the installation according to the provided picture. Tighten the screw. The tightening torque is 40 Nm. When replacing the the blade, replace the fastening bolt also. Fig. 10 FZR 4210 B... -
Page 13: Changing The Motor Oil
Controlling and operating the lawnmower | Safety instructions CHANGING THE MOTOR OIL Caution! For this task, we recommend that you contact an authorised service centre. Start the mower engine briefly to warm the oil. Then remove the oil dipstick (Fig. 11) and use the FZR 9050 oil extractor to extract all the oil from the tank. -
Page 14: Instructions For Use
If fuel is spilled, do not start the engine. Take the lawnmower away from the location where the fuel was spilled and take care to avoid possible ignition. Continue with work only after the spilled fuel has evaporated and the fuel fumes have dissipated; FZR 4210 B... -
Page 15: Maintenance
Maintenance After adding fuel, securely tighten the fuel tank cap and the cap on the fuel canister. ATTENTION: Before carrying out maintenance or repairs, stop the engine and disconnect the spark plug. 9. MAINTENANCE LAWN CARE Various forms of care are required depending on the type of grass area. Therefore, always read the instructions included on seed packages with respect to the mowing height for the growing conditions in the given locality. -
Page 16: Warranty Does Not Cover
Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location. FZR 4210 B... -
Page 17: Technical Specifications
Technical specifi cations 10. TECHNICAL SPECIFICATIONS Engine RATO RV125-S Engine type OHV, air cooled, 4-stroke Rated power 1.9 kW Engine rpm 2900 rpm Displacement 127 cm Starting Pull cord Fuel tank volume 1.0 litres Recommended fuel Petrol - lead-free, at least 95 octane Oil tank volume 0.5 l Recommended oil... -
Page 18: Regular Maintenance Schedule
X(*) General preventative X(*) inspection *entrust this maintenance to an authorized service centre Caution! If the mower is used in arduous or dusty conditions, change the oil and clean the air fi lter at more frequent intervals. FZR 4210 B... -
Page 19: Detection And Troubleshooting
Detection and troubleshooting 12. DETECTION AND TROUBLESHOOTING Problem Probable cause Procedures Choke valve damper in wrong position Move the choke lever to the correct position The fuel tank is empty Fill the fuel tank with fuel The air fi lter is dirty Clean the air fi... -
Page 20: Disposal
This product meets all the basic requirements of EU directives that apply to it. Changes in the text, design and technical specifi cations may be made without prior notice and we reserve the right to make these changes. Translation of the original user’s manual. FZR 4210 B... - Page 21 Obsah Benzínová sekačka na trávu NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................22 Důležitá...
-
Page 22: Všeobecné Bezpečnostní Předpisy
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZR 4210 B... -
Page 23: Vysvětlení Štítků S Pokyny Na Stroji
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin. Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách. - Page 24 Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím. Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout. FZR 4210 B...
-
Page 25: Popis Sekačky
Popis sekačky | Sestavení/Příprava 3. POPIS SEKAČKY Obr. 1 1. Páka pojezdu 2. Spínací / brzdová páka 3. Horní díl madla 4. Šrouby s křídlovou matkou 5. Spodní díl madla 6. Kryt vzduchového fi ltru 7. Pumpička nástřiku paliva - Primer 8. -
Page 26: Sestavení Sekačky
1. Zasuňte spodní část madla (Obr 2a) do příslušných otvorů na sekačce (viz šipka) a zajistěte šroubem. 2. Připojte horní část madla (Obr 1 – bod 3) ke spodní části madla (Obr. 1 - bod 5) pomocí přiložených šroubů s rychloupínákem a křídlovými matkami (Obr 2b). Obr. 2b Obr. 2a FZR 4210 B... -
Page 27: Před Spuštěním Sekačky
Sestavení sekačky | Před spuštěním sekačky 2. SESTAVENI KOŠE Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.) Obr. 4 DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat. 6. -
Page 28: Ovládání A Provoz Sekačky
(Obr 6 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit. 3. Motor vypnete uvolněním spínací/brzdové páky. Obr. 6 Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém. FZR 4210 B... -
Page 29: Ovládání Pojezdu
Ovládání a provoz sekačky OVLÁDÁNÍ POJEZDU Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost. Obr. 7 ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY Sečení... -
Page 30: Mulčování
Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko. Chcete-li vyměnit žací nůž, demontujte šroub (Obr 10). Proveďte montáž podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměňte upínací šroub nože. Obr. 10 FZR 4210 B... -
Page 31: Výměna Motorového Oleje
Ovládání a provoz sekačky | Bezpečnostní pokyny VÝMĚNA MOTOROVÉHO OLEJE Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko. Na krátkou chvíli nastartujte motor sekačky, aby se olej zahřál. Poté vyjměte měrku oleje (obr. 11) a odsávačkou oleje FZR 9050 odsajte z nádrže všechen olej. Obr. - Page 32 V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů; Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem. POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku. FZR 4210 B...
-
Page 33: Údržba
Údržba 9. ÚDRŽBA PÉČE O TRÁVNÍK Dle druhu trávnaté plochy je zapotřebí použít různé způsoby péče; Proto po každé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sečení vzhledem k podmínkám růstu v dané oblasti. Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí... -
Page 34: Servis
Kompletně vylijte palivo z palivové nádrže a karburátoru. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě. FZR 4210 B... -
Page 35: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor RATO RV125-S Typ motoru OHV, vzduchem chlazený, 4 taktní Nominální výkon 1,9 kW Otáčky motoru 2900 ot./min Zdvihový objem 127 cm Startování Tahem Objem palivové nádrže 1,0 l Doporučené palivo Benzín- bezolovnatý, min 95 oktanů Objem olejové... -
Page 36: Interval Pravidelné Údržby
X(*) Palivové potrubí Kontrola&čištění X(*) Celková preventivní X(*) kontrola * tuto údržbu svěřte autorizovanému servisu Upozornění! V případě používání sekačky v náročných podmínkách nebo prašném prostředí, provádějte výmeněu oleje a čištění vzduchováho fi ltu v častějších intervalech. FZR 4210 B... -
Page 37: Detekce A Odstraněný Problémů
Detekce a odstraněný problémů 12. DETEKCE A ODSTRANĚNÝ PROBLÉMŮ Problém Pravděpodobná příčina Opatření Klapka sytiče v nesprávné poloze Přesuňte páku sytiče do správné polohy Palivová nádrž je prázdná Naplňte nádrž palivem Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr Uvolněná... -
Page 38: Likvidace
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují. Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu. Návod k použití v originálním jazyce. FZR 4210 B... - Page 39 Obsah Benzínová kosačka na trávu NÁVOD NA OBSLUHU Ďakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia. OBSAH 1.
-
Page 40: Všeobecné Bezpečnostné Predpisy
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZR 4210 B... -
Page 41: Vysvetlenie Štítkov S Pokynmi Na Stroji
Vysvetlenie štítkov s pokynmi na stroji 2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu. Udržujte ostatné osoby mimo pracovnej oblasti. Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín. Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch. - Page 42 Používajte ochranu dýchacích orgánov. Neustále udržujte odstup od pohybujúcich sa dielov. Pohybujte sa svahom po vrstevnici, nie nahor a dole. Vyhovuje všetkým príslušným európskym smerniciam. Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť. FZR 4210 B...
-
Page 43: Popis Kosačky
Popis kosačky | Zostavenie/Príprava 3. POPIS KOSAČKY Obr. 1 1. Páka pojazdu 2. Spínacia/brzdová páka 3. Horný diel držadla 4. Skrutky s krídlovou maticou 5. Spodný diel držadla 6. Kryt vzduchového fi ltra 7. Pumpička nástreku paliva – Primer 8. Predné držadlo 9. -
Page 44: Zostavenie Kosačky
1. Zasuňte spodnú časť držadla (obr. 2a) do príslušných otvorov na kosačke (pozrite šípku) a zaistite skrutkou a maticou. 2. Pripojte hornú časť držadla (Obr. 1 – bod 3) k spodnej časti držadla (Obr. 1 - bod 5) pomocou priložených skrutiek s rýchloupínačom a krídlovými maticami (Obr. 2b). Obr. 2b Obr. 2a FZR 4210 B... -
Page 45: Pred Spustením Kosačky
Zostavenie kosačky | Pred spustením kosačky 2. ZOSTAVENIE KOŠA Zaistite plastové háčiky zakončenia textilnej časti koša do oceľovej konštrukcie (obr. 4.) Obr. 4 DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať. 6. -
Page 46: Ovládanie A Prevádzka Kosačky
(Obr. 6 – bod 3). Motor by mal najneskôr po 3 – 4 zatiahnutiach naskočiť. 3. Motor vypnete uvoľnením spínacej/brzdovej páky. Obr. 6 Upozornenie Po prvom naštartovaní motora môže dôjsť k miernemu výskytu dymu z dôvodu vypaľovania ochranných vrstiev v motore. Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém. FZR 4210 B... -
Page 47: Ovládanie Pojazdu
Ovládanie a prevádzka kosačky OVLÁDANIE POJAZDU Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäť uvoľnite. Táto kosačka má jednu, konštantnú rýchlosť. Obr. 7 ROZSAH POUŽITIA BENZÍNOVEJ KOSAČKY Kosenie so zberom pokosenej trávy do koša na trávu Kosenie so zadným vyhadzovaním pokosenej trávy Mulčovanie –... -
Page 48: Mulčovanie
Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Ak chcete vymeniť žací nôž, demontujte skrutku (Obr. 10). Vykonajte montáž podľa uvedeného obrázka. Dotiahnite skrutku. Uťahovací moment je 40 Nm. Pri výmene noža súčasne vymeňte upínaciu skrutku noža. Obr. 10 FZR 4210 B... -
Page 49: Výmena Motorového Oleja
Ovládanie a prevádzka kosačky | Bezpečnostné pokyny VÝMENA MOTOROVÉHO OLEJA Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Na krátku chvíľu naštartujte motor kosačky, aby sa olej zahrial. Potom vyberte mierku oleja (obr. 11) a odsávačkou oleja FZR 9050 odsajte z nádrže všetok olej. Obr. - Page 50 V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov; Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom. POZOR: Pred vykonávaním údržby alebo opravy zastavte motor a odpojte zapaľovaciu sviečku. FZR 4210 B...
-
Page 51: Údržba
Údržba 9. ÚDRŽBA STAROSTLIVOSŤ O TRÁVNIK Podľa druhu trávnatej plochy je potrebné použiť rôzne spôsoby starostlivosti; Preto zakaždým si prečítajte pokyny uvedené v baleniach osív, týkajúce sa výšky kosenia vzhľadom na podmienky rastu v danej oblasti. Je potrebné mať stále na pamäti, že väčšia časť trávy je zložená zo stebla a jedného alebo viacerých listov. Pri úplnom odseknutí... -
Page 52: Servis
Kompletne vylejte palivo z palivovej nádrže a karburátora. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste. FZR 4210 B... -
Page 53: Technické Údaje
Technické údaje 10. TECHNICKÉ ÚDAJE Motor RATO RV125-S Typ motora OHV, vzduchom chladený, 4-taktný Nominálny výkon 1,9 kW Otáčky motora 2900 ot./min Zdvihový objem 127 cm Štartovanie Ťahom Objem palivovej nádrže 1,0 litra Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov Objem olejovej nádrže 0,5 l Odporúčaný... -
Page 54: Interval Pravidelnej Údržby
Palivové potrubie Kontrola a čistenie X(*) Celková preventívna X(*) kontrola * túto údržbu zverte autorizovanému servisu Upozornenie! V prípade používania kosačky v náročných podmienkach alebo prašnom prostredí vymieňajte olej a čistite vzduchový fi lter v častejších intervaloch FZR 4210 B... -
Page 55: Detekcia A Odstránenie Problémov
Detekcia a odstránenie problémov 12. DETEKCIA A ODSTRÁNENIE PROBLÉMOV Problém Pravdepodobná príčina Opatrenie Klapka sýtiča v nesprávnej polohe Presuňte páku sýtiča do správnej polohy Palivová nádrž je prázdna Naplňte nádrž palivom Vzduchový fi lter je znečistený Vyčistite vzduchový fi lter Utiahnite zapaľovaciu sviečku Uvoľnená... -
Page 56: Likvidácia
Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú. Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu. Preklad originálneho návodu na použitie. FZR 4210 B... - Page 57 Tartalom Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fűnyírót. Mielőtt használni kezdi, fi gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre. TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ......................58 Fontos biztonsági figyelmeztetések ....................... 58 Csomagolás ................................
-
Page 58: Általános Biztonsági Előírások
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZR 4210 B... -
Page 59: A Gépen Található, Utasításokat Tartalmazó Címkék Magyarázata
A gépen található, utasításokat tartalmazó címkék magyarázata 2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA Üzembe helyezés előtt fi gyelmesen olvassa el a használati útmutatót. Másokat tartson távol a munkaterülettől. Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen. Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző... - Page 60 Gondoskodjon a légutak védelméről. Állandóan tartson biztonságos távolságot a mozgó alkatrészektől. Lejtőn a szintvonalak mentén, ne felfelé és lefelé haladjon. Megfelel minden vonatkozó európai irányelvnek. A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni. FZR 4210 B...
-
Page 61: A Fűnyíró Leírása
A fűnyíró leírása | Összeállítás/Előkészítés 3. A FŰNYÍRÓ LEÍRÁSA 1. ábra 1. A futómű karja 2. Kapcsoló- / fékkar 3. Felső fogantyúrész 4. Csavarok szárnyas anyával 5. Alsó fogantyúrész 6. A légszűrő fedele 7. Üzemanyag-befecskendező pumpa – Primer 8. Elülső fogantyú 9. -
Page 62: A Fűnyíró Összeállítása
és anyával. 2. Csatlakoztassa a fogantyú felső részét (1. ábra – 3. pont) a fogantyú (1. ábra – 5. pont) alsó részéhez a mellékelt gyorskioldós csavarok és a szárnyas anyacsavarok segítségével (2b. ábra). 2b. ábra 2a. ábra FZR 4210 B... -
Page 63: A Fűnyíró Bekapcsolása Előtt
A fűnyíró összeállítása | A fűnyíró bekapcsolása előtt 2. A KOSÁR ÖSSZEÁLLÍTÁSA Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra) 4. ábra FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni. 6. -
Page 64: A Fűnyíró Kezelése És Üzemeltetése
(6. ábra – 3. pont). A motornak legkésőbb 3-4 berántás után be kell indulnia. 3. A motort a kapcsoló- / fékkar elengedésével kapcsolhatja ki. 6. ábra Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát. FZR 4210 B... -
Page 65: A Kerékmeghajtás Kezelése
A fűnyíró kezelése és üzemeltetése A KERÉKMEGHAJTÁS KEZELÉSE A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fűnyíró elindul. A megállításhoz engedje el a kart. Ez a fűnyíró egy, állandó sebességfokozattal rendelkezik. 7. -
Page 66: Mulcsozás
Ha ki szeretné cserélni a vágókést, szerelje le a csavart (10. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. A meghúzási nyomaték 40 Nm. A kés cseréjekor egyúttal cserélje ki a kés rögzítőcsavarját is. 10. ábra FZR 4210 B... -
Page 67: Olajcsere
A fűnyíró kezelése és üzemeltetése | Biztonsági utasítások OLAJCSERE Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel. ndítsa be röviden a fűnyíró motorját, hogy felmelegedjen az olaj. Ezután távolítsa el az olajszintmérő pálcát (11. ábra), és használja az FZR 9050 olajelszívót az összes olaj eltávolításához a tartályból. 11. -
Page 68: Használati Utasítások
A munkát csak azután folytassa, hogy a kifolyt üzemanyag elpárolgott, és az üzemanyag gőze eloszlott; Üzemanyagtöltés után jól csavarja be az üzemanyagtartály tetejét és az üzemanyagkanna kupakját. VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyertyát. FZR 4210 B... -
Page 69: Karbantartás
Karbantartás 9. KARBANTARTÁS A GYEP GONDOZÁSA A füves terület típusától függően különböző gondozási módokra van szükség; Ezért mindig olvassa el a vetőmag csomagolásán található utasításokat, melyek az adott területen való növekedés körülményei között adnak tanácsot a vágási magasságra. Ne feledje, hogy a fűfélék nagy része szárból és egy vagy több levélből áll. A levelek teljes levágása esetén károsodik a gyep, és sokkal nehezebben fog újra nőni. -
Page 70: Szerviz
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor. Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja. FZR 4210 B... -
Page 71: Műszaki Adatok
Műszaki adatok 10. MŰSZAKI ADATOK Motor RATO RV125-S A motor típusa OHV, léghűtéses, 4-ütemű Névleges teljesítmény 1,9 kW A motor fordulatszáma 2900 ford./perc Hengerűrtartalom 127 cm Indítás Húzással Az üzemanyagtartály térfogata 1,0 liter Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú Az olajtartály űrtartalma 0,5 l Ajánlott olaj... -
Page 72: A Rendszeres Karbantartási Intervallum
Égéstér Tisztítás X(*) Ellenőrzés és Üzemanyagcső X(*) tisztítás Teljes megelőző X(*) kontroll * ezt a karbantartást bízza szakszervizre Figyelem! Ha a fűnyírót nehéz vagy poros körülmények között használja, cserélje ki az olajat és tisztítsa a légszűrőt gyakrabban FZR 4210 B... -
Page 73: Hibaészlelés És Hibaelhárítás
Hibaészlelés és hibaelhárítás 12. HIBAÉSZLELÉS ÉS HIBAELHÁRÍTÁS Probléma Valószínű ok Intézkedés A szívatószelep rossz helyzetben van Állítsa a szívatókart a megfelelő helyzetbe Az üzemanyagtartály üres Töltse fel a tartályt üzemanyaggal A légszűrő szennyezett Tisztítsa ki a légszűrőt Laza gyújtógyertya Húzza meg a gyújtógyertyát 25-30 Nm-re A motort nem lehet A gyújtókábel meglazult vagy nem Csatlakoztassa a gyújtókábelt... -
Page 74: Megsemmisítés
A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál. Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit. Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes fi gyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva. Az eredeti használati útmutató fodítása. FZR 4210 B... - Page 75 Spis treści Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu. SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ......................76 Ważne instrukcje dotyczące bezpieczeństwa ..................76 Opakowanie ................................
-
Page 76: Ogólne Zasady Bezpieczeństwa
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZR 4210 B... -
Page 77: Wyjaśnienie Tabliczek Ze Wskazówkami Znajdujących Się Na Maszynie
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu 2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi. Pozostałe osoby powinny znajdować się poza obszarem pracy. Uwaga, noże rotujące! Unikać ryzyka urazu kończyn. - Page 78 Zachowaj stale odstęp od poruszających się części. Poruszaj się po zboczu wzdłuż poziomic, nie zaś w górę i w dół. Produkt spełnia wszystkie odpowiednie dyrektywy europejskie. Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia. FZR 4210 B...
-
Page 79: Opis Kosiarki
Opis kosiarki | Montaż/Przygotowanie 3. OPIS KOSIARKI Rys. 1 1. Dźwignia napędu 2. Dźwignia zapłonu/hamulca 3. Górna część uchwytu 4. Śruby z nakrętką motylkową 5. Dolna część uchwytu 6. Osłona fi ltra powietrza 7. Pompka wtrysku paliwa – Primer 8. Uchwyt przedni 9. -
Page 80: Montaż Kosiarki
śruby i nakrętki. 2. Połącz górną część uchwytu (Rys. 1 – punkt 3) z dolną częścią uchwytu (Rys. 1 – punkt 5) za pomocą dołączonych śrub szybkozaciskowych i nakrętek motylkowych (Rys. 2b). Rys. 2b Rys. 2a FZR 4210 B... -
Page 81: Przed Uruchomieniem Kosiarki
Montaż kosiarki | Przed uruchomieniem kosiarki 2. ZAKŁADANIE KOSZA Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4). Rys. 4 WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona. -
Page 82: Obsługa I Eksploatacja Kosiarki
(Rys. 6 – punkt 3). Silnik powinien się uruchomić najpóźniej po 3-4 pociągnięciach. 3. Aby wyłączyć silnik, zwolnij dźwignię zapłonu/hamulca. Rys. 6 Uwaga! Po pierwszym uruchomieniu silnika może pojawić się niewielka ilość dymu z powodu wypalenia warstw ochronnych silnika. Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu. FZR 4210 B... -
Page 83: Obsługa Napędu
Obsługa i eksploatacji kosiarki OBSŁUGA NAPĘDU Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać. Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością. Rys. 7 ZAKRES UŻYCIA KOSIARKI SPALINOWEJ Koszenie z gromadzeniem skoszonej trawy w koszu Koszenie z tylnym wyrzutem skoszonej trawy Mulczowanie - koszenie z wolnym układaniem trawy na trawniku... -
Page 84: Mulczowanie
Uwaga! W celu wymiany fi ltru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. Aby wymienić nóż tnący, odkręć śrubę (Rys. 10). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż. Rys. 10 FZR 4210 B... -
Page 85: Wymiana Oleju Silnikowego
Obsługa i eksploatacji kosiarki | Wskazówki bezpieczeństwa WYMIANA OLEJU SILNIKOWEGO Uwaga! W celu wymiany fi ltru powi etrza zalecamy skontaktowanie z autoryzowanym serwisem. Uruchom na krótko silnik kosiarki, aby rozgrzać olej. Następnie wyjąć prętowy wskaźnik poziomu oleju (Rys. 11) i za pomocą ściągacza oleju FZR 9050 odessać cały olej ze zbiornika. Rys. -
Page 86: Instrukcja Użycia
Jeśli dojdzie do rozlania benzyny, nie uruchamiaj silnika. Usuń kosiarkę z miejsca, gdzie doszło do rozlania paliwa unikając w ten sposób jego ewentualnego zapalenia. Kontynuuj pracę dopiero po wyparowaniu rozlanego paliwa i rozproszeniu oparów paliwa. FZR 4210 B... -
Page 87: Konserwacja
Konserwacja Po uzupełnieniu paliwa dobrze dokręć zakrętkę zbiornika paliwa i zakrętkę kanistra z paliwem. UWAGA: Przed rozpoczęciem konserwacji lub naprawy wyłącz silnik i odłącz świecę zapłonową. 9. KONSERWACJA PIELĘGNACJA TRAWNIKA W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji. Dlatego za każdym razem należy zapoznać... -
Page 88: Serwis
Wylej całość paliwa ze zbiornika paliwa i karburatora. Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik. Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu. FZR 4210 B... -
Page 89: Dane Techniczne
Dane techniczne 10. DANE TECHNICZNE Silnik RATO RV125-S Typ silnika OHV, chłodzony powietrzem, 4-suwowy Moc nominalna 1,9 kW Obroty silnika 2900 obr./min. Pojemność skokowa 127 cm Rozruch Przez pociągnięcie Pojemność zbiornika paliwa 1,0 litra Zalecane paliwo Benzyna - bezołowiowa, min. 95 oktanów Pojemność... -
Page 90: Odstępy Między Przeglądami Okresowymi
Przewody paliwowe Kontrola&czyszczenie X(*) Ogólna kontrola X(*) prewencyjna * przegląd musi przeprowadzić autoryzowany serwis Uwaga! Jeżeli kosiarka jest używana w trudnych warunkach lub w zapylonym środowisku należy wymieniać olej i czyścić fi ltr powietrza w krótszych odstępach FZR 4210 B... -
Page 91: Wykrywanie I Usuwanie Problemów
Dane techniczne 12. WYKRYWANIE I USUWANIE PROBLEMÓW Problem Prawdopodobna przyczyna Rozwiązanie Przesuń dźwignię ssania na właściwą Klapka ssania jest w niewłaściwej pozycji pozycję Zbiornik paliwa jest pusty Wlej paliwo do zbiornika Filtr powietrza jest zanieczyszczony Wyczyść fi ltr powietrza Nie można Poluzowana świeca zapłonowa Dokręć... -
Page 92: Likwidacja
Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd. Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą. Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia. Przekład oryginalnej instrukcji obsługi. FZR 4210 B...
