Summary of Contents for Rigol PLA2216

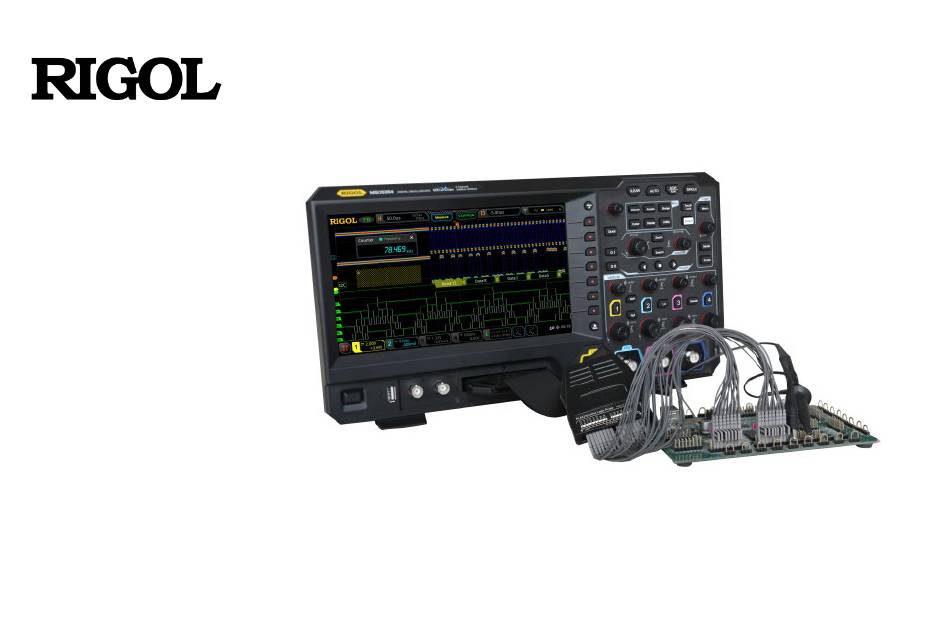

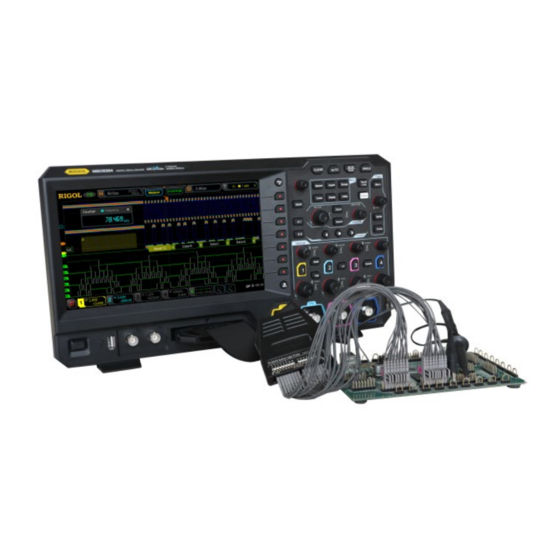

- Page 1 用户手册 User Guide PLA2216 有源逻辑探头 PLA2216 Active Logic Probe © 2023 RIGOL TECHNOLOGIES CO., LTD. All Rights Reserved.
- Page 2 一般安全概要 正确的连接与断开探头。 遵循所有终端额定值。 电源接通后，请勿接触外露的线路和元件。 怀疑产品出故障时，请勿进行操作。 切勿开盖操作。 请勿在易燃易爆的环境下操作。 请勿在潮湿的环境下操作。 请保持产品表面干燥。 请注意搬运安全。 - 1 -...
- Page 3 号连接至 RIGOL MSO5000 系 列和 DHO900/S 系列数字示波 器，实现逻辑分析仪功能。 PLA2216 共 有 16 个 数 字通 道 （ D0-D15 ） ， 分 为 两 个 通 道 组 （ D0-D7 和 D8-D15 ） 。 同 时 PLA2216 标配 20 根信号引线以及 20 个探头钩，可用于灵活的连接被测信号...
- Page 4 逻辑探头的使用方法 1． 连接 PLA2216 至示波器：将 PLA2216 探头输出端连接至示波器前面 板的数字信号输入端，如下图所示。 2． 连接被测信号至 PLA2216：用户可根据测试需求将任意数量（≤16） 的被测信号连接至 PLA2216 探头输入端。 连接时需注意， 输入信号的幅 - 3 -...
- Page 5 度不能超过探头的最大工作电压范围。 PLA2216 提供两种与被测信号的 连接方式，以方便用户灵活探测信号。 方法一： 用户可通过输入端引线单独连接各个被测信号。 通过输入 端引线上的通道标示以及探头输入端上的标签可方便地识别每个 信号所对应的通道号，如图 1 所示。 图 1 注意： 使用过程中若出现串扰或地弹， 可能是多通道共用地线导致。 因此建议您尽可能为每通道的信号线配一根地线并双绞，并且地 线尽可能靠近对应的信号线。 方法二： 在方法一的基础上， 将输入端引线与探头测试夹进行连接， 然后通过测试夹内的金属钩连接被测信号节点，如图 2 所示。 - 4 -...
- Page 6 图 2 3． 设置探头： 按示波器前面板上的 LA 键进入数字通道设置菜单， 用户可 在该菜单下查看和设置如下参数：阈值电平(D7-D0 与 D15-D8 分组阈 值电平独立调节)、波形大小(应用于所有通道，其中“大”选项只在屏 幕活动通道数不多于 8 时可用)和通道标签等。 注意：若探头第一次连接到该示波器或者环境温度变化 5℃以上，建议 利用 LA 菜单下校准功能进行零点校准（按 LA 阈值 校准） ，校 准时保持 PLA2216 输入端不接信号。 4． 功能检查：完成上述操作后，被测信号将显示在示波器屏幕上相应的数 字通道上。若看不到信号，请调节示波器选择合适的触发源、触发电平 和触发方式等常规设置。若仍然看不到信号，请再次检查电气连接和参 数设置，或尝试使用其他探头(如模拟探头)来验证测试点的信号状态。 - 5 -...
- Page 7 探头指标 输入通道数 ±15 V 阈值范围 ±(100 mV+3%的阈值设置) 阈值精度 ±40 V（峰值） 最大输入电压 ±10 V+阈值 最大输入动态范围 500 mVpp 最小电压摆动 5 ns 最小可检测脉宽 约 101 kΩ 输入阻抗 约 8 pF 输入电容 约 90 cm 探头主缆长度 约 25 cm 输入端引线长度 0℃~50℃，0~80%RH 操作环境 -20℃~60℃，0~90%RH 存放环境 - 6 -...
- Page 8 附件 编号 名称描述 数量 主线 引线 探头钩 中英文用户手册 PLA2216 包装盒 - 7 -...
- Page 9 附件示意图 主线 引线 探头钩 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求， 可与 RIGOL 联系： 电子邮箱：service@rigol.com 网址：www.rigol.com - 8 -...
-
Page 10: General Safety Summary
General Safety Summary Connect and disconnect the probe properly. Observe all terminals ratings. Do not touch exposed junctions and components when the instrument is powered on. Do not operate with suspected failures. Do not operate without covers. Do not operate in an explosive atmosphere. Do not operate in wet conditions. -
Page 11: Product Overview
The 16 digital channels (D0-D15) of PLA2216 are divided into two channel groups (D0-D7 and D8-D15). 20 input signal leads and 20 grabbers are provided as standard configurations for PLA2216 to realize flexible connection of signals and reference ground. - Page 12 2． Connect the signals under test to PLA2216: users can connect any number (≤16) of the signals under test to PLA2216 probe input - 3 -...
- Page 13 Note that the amplitude of the input signal should not exceed the maximum working voltage range of the probe. PLA2216 provides two connection methods to realize convenient and flexible detection. Method 1: users can connect the signals under test through the ...
- Page 14 Therefore, you are recommended to add one ground wire to the signal line of each channel and twist them, and the ground wire should be as close as possible to the corresponding signal line. Method 2: on the basis of Method 1, you can connect a grabber ...
- Page 15 LA menu (press LA Threshold Calibration. Please disconnect all the signals from the PLA2216 input terminal during the calibration. 4． Function Inspection: after finishing the above operations, the signal under test will be displayed on the corresponding digital channel on the oscilloscope screen.
-
Page 16: Probe Specifications
Probe Specifications Input channels Threshold range ±15 V Threshold accuracy ± (100 mV + 3% of threshold setting) Max. input voltage ±40 V (peak) Max. input dynamic range ±10 V + threshold setting Min. voltage swing 500 mVpp Min. detectable pulse 5 ns Input impedance About 101 kΩ... - Page 17 Accessories Item Description Quantity Main Cable Lead Grabber Chinese and English Version of User Guide PLA2216 Packing Box - 8 -...
- Page 18 Accessories Sketch Map Main Cable Lead Grabber Contact Us If you have any problem or requirements when using our products or this manual, please contact RIGOL. E-mail：service@rigol.com Website：www.rigol.com - 9 -...
- Page 19 UGE29X04-1110 Jul. 2023 ZN1 0 2 0 0 0 4 4 3 8 - 10 -...
