- Page 1 用户手册 PHA 系列高压差分探头 2020 年 8 月 RIGOL TECHNOLOGIES CO., LTD.
- Page 3 RIGOL ® 是普源精电科技股份有限公司的英文名称和商标。 文档编号 UGE33000-1110 声明 本公司产品受中国及其它国家和地区的专利（包括已取得的和正在申请的 专利）保护。 本公司保留改变规格及价格的权利。 本手册提供的信息取代以往出版的所有资料。 本手册提供的信息如有变更，恕不另行通知。 对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能以及因 使用本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。 产品认证 RIGOL 认证本产品符合中国国家产品标准和行业产品标准及 ISO9001:2015 标 准和 ISO14001:2015 标准，并进一步认证本产品符合其它国际标准组织成员的 相关标准。 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系： 电子邮箱：service@rigol.com 网址：www.rigol.com PHA 用户手册...
-
Page 4: 一般安全概要
RIGOL 一般安全概要 注意 本产品使用过程中涉及高压测量，为了您和设备的安全，使用本产品之前，请务 必仔细阅读本手册！ 安全术语和符号 使用本产品之前，请仔细阅读如下安全注意事项。 产品上的 符号表示对人体或设备有损害，用户在使用相关功 能之前须阅读手册中标有 符号的内容。 手册中的 符号表示重要信息，用户须阅读该内容后才可使用 产品。 产品上 的符号表示高电压。 产品上 的符号表示测量接地端。 安全注意事项 注意 请注意最高输入电压，小心触电。 请勿在潮湿的环境下或者易爆的风险下使用。 使用之前，请检查探头外皮是否有破损，若出现破损情况，请停止使用！ 被测电路接入探头之前，确保被测电路已被关闭。 探头的 BNC 输出线连接示波器或者其它波形测量仪器时， 确保 BNC 端子已 经可靠接地。 测量结束后，先关闭电路，再取走探头。 PHA 用户手册... -
Page 5: Table Of Contents
RIGOL 目录 保证和声明 ....................I 一般安全概要 ..................II 安全术语和符号 ..................II 安全注意事项 ..................II 一般性检查 ....................1 高压差分探头简介 ..................2 探头部件总览 ..................3 部件说明................... 4 探头使用方法 ..................5 测量准备................... 5 测量步骤................... 5 测量过程中需要注意的事项 ..............6 常见故障及排查 ................. 7 规格......................8 技术参数................... -
Page 7: 一般性检查
RIGOL 一般性检查 1． 检查运输包装 产品在出厂前均已经过了严格的检验，当您收到产品时，请先查看包装箱是否完 好。如运输包装已损坏，请保留被损坏的包装或防震材料，直到货物经过完全检 查且探头通过电性和机械测试。 因运输造成探头损坏，由发货方和承运方联系赔偿事宜。RIGOL 公司恕不进行 免费维修或更换。 2． 检查探头 若存在机械损坏或缺失， 或者探头未通过电性能和机械测试， 请联系您的 RIGOL 经销商。 3． 检查附件 请根据本手册 附录 2 装箱清单 一节检查随机附件，如有损坏或缺失，请联系 您的 RIGOL 经销商。 PHA 用户手册... -
Page 8: 高压差分探头简介
RIGOL 高压差分探头简介 PHA 系列高压差分探头（以下简称 PHA 系列探头） ，通过高压差分输入线连接被测电 压，将输入的高差分电压转换为低电压。输出接口与波形测量仪器相连，将电压波形 显示在测量仪器上。 主要特色 高带宽，满足大部分高频测试系统的需要 PHA0150：70MHz PHA1150：100MHz 量程丰富，两档衰减档，满足大部分共模测试电路的要求 50X：150V（DC + peak AC） 500X：1500V（DC + peak AC） 5MHz 带宽限制功能 在测量低频信号时， 能减少高频信号的噪声和干扰， 满足大部分开关电源中 FETs 的开关频率的测量。 高压差分输入模式 输入端具有较高的输入阻抗和较低输入电容，测量准确、快速 良好的共模噪声抑制能力 标准 BNC 输出接口，可与大多数厂家的波形测量仪器配合使用... -
Page 9: 探头部件总览

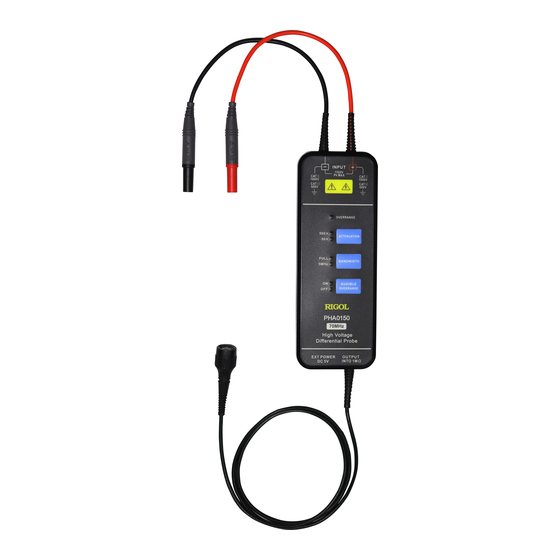

RIGOL 探头部件总览 PHA 系列探头包含 PHA0150 和 PHA1150，本手册以 PHA1150 为例进行说明。 高压差分输入线 最大差模输入电压说明 最大输入对地电压说明 高压危险警示说明 过载指示灯 档位指示灯 档位切换按键 带宽指示灯 带宽切换按键 过载报警功能指示灯 过载报警声开关按键 输出接口 负载阻抗说明 USB 电源接口 同轴电缆输出线 图 1 PHA1150 高压差分探头 出厂设置默认选择高衰减倍数档位、选择 FULL 带宽、声音报警功能打开。 PHA 用户手册... -
Page 10: 部件说明
过载指示灯 当被测电压超过探头量程，过载指示灯变亮。 ATTENUATION：档位切换按键 用于切换量程档位。PHA 系列探头有两个量程： 50X：最高测量电压为 150V 500X：最高测量电压为 1500V BANDWIDTH：带宽切换按键 用于切换带宽。PHA 系列探头支持两种带宽： FULL：满带宽（PHA0150 满带宽为 70MHz，PHA1150 满带宽为 100MHz） 5MHz：当测量低频信号时，为减少高频信号的干扰，可选择 5MHz AUDIBLE OVERRANGE：过载报警开关按键。 ON：打开声音报警功能 OFF：关闭声音报警功能 过载报警开关打开时，当被测电压超过探头量程时，探头发出蜂鸣报警。 负载阻抗 探头的输出阻抗是 50Ω，当负载（例如示波器）的输入阻抗为 1MΩ 时，测得信... -
Page 11: 探头使用方法
RIGOL 探头使用方法 使用 PHA 系列探头进行测量之前，请仔细阅读安全注意事项一节。 测量准备 预估被测电压幅值，看其是否在探头的电压量程内。如果超过电压量程，请更换 合适探头，否则可能导致测量不准确或探头损坏，甚至可能会造成安全事故。 准备规格为 DC 5V 1A 的电源适配器。 将探头通电预热至少 20 分钟，同时准备一台测量仪器（如示波器） 。 确保被测设备在关闭状态或无输出。 测量步骤 检查并确保测量系统安全且上述准备工作已就绪。 将探头的输出线连接至测量仪器的输入端口。 将 USB Type-C 线一端连接至符合规格的电源适配器上，一端连接至探头的电源 端口，接通电源。探头面板上的指示灯都亮起表示探头正常启动。 根据所测电压，选择合适的探头电压量程。 根据探头的量程选择匹配的测量仪器的衰减值，再根据被测电压的大小，调整测 量仪器的量程档位。 根据被测对象选择合适的探夹，将探夹的一端安装在探头输入线上，另一端与被 测对象连接。 打开被测设备，进行测试。 测试时，探头主体应尽量远离高压脉冲电路以减小对探头的干扰。 注意：当被测电压超过探头量程时，探头过载指示灯亮起。如果 AUDIBLE OVERRANGE 是打开状态，探头还会发出报警声，此时请立即关闭被测设备。 测试完毕后，先关闭被测电路电源，再关闭探头电源，将探头的两个输入端与被测点 断开，输出 BNC 插头从测量仪器上退出。... -
Page 12: 测量过程中需要注意的事项
RIGOL 测量过程中需要注意的事项 注意 测量前，尽量使高压差分输入线缠绕， 这样可以更好的减小引线电感和外界噪声的 影响，提高探头的抗干扰能力。缠绕方式如下图所示： 图 2 高压差分输入线的缠绕方式 尽量不要延长输入线，否则会引入更多的噪声。如果必须要额外加长输入线，则应 保证各延长线的长度相同，并且输入频率不超过 5MHz（如果超过 5MHz 输出会有 一定的误差） 。如下图举例所示： 图 3 未添加输入延长线的波形 图 4 添加输入延长线（1m）的波形 PHA 用户手册... -
Page 13: 常见故障及排查
RIGOL 常见故障及排查 故障现象 故障排除方法 检查电源适配器插头与电源插座的连接。 检查电源适配器输出与探头电源接口之 面板指示灯不亮或闪 烁 间的连接。 检测电源适配器是否正常工作。 检查探头输入端与探夹之间及探夹与被 测点之间的连接。 测量波 形不能稳定显 示或误差明显 检查探头输出与测量仪器的连接。 更换探头或测量仪器进行排查。 PHA 用户手册... -
Page 14: 技术参数
RIGOL 规格 技术参数 PHA0150 PHA1150 指标名称 70MHz 100MHz 带宽（-3dB） ≤5ns ≤3.5ns 上升时间 ±2% 精度 50X/500X 量程选择(衰减比) 衰减比为 50X 时：±150V 最 大差 分测 量电 压(DC + peak AC) 衰减比为 500X 时：±1500V 共模电压 ±1500V (DC + peak AC) 600V CATⅢ 最 大 输 入 对 地 电 压... -
Page 15: 尺寸规格
RIGOL 尺寸规格 176mm x 65mm x 25mm 探头尺寸 216g 探头主体重量 152mm x 50mm x 13mm 绝缘活塞探夹 106mm x 43mm x 16mm 鳄鱼夹 28cm 高压差分输入线 探头输出线 操作环境 环境特性 参数 0℃～50℃ 工作温度 -30℃～70℃ 存储温度 ≤85%RH 工作湿度 ≤90%RH 存储湿度 3000m 工作海拔高度 12000m 存储海拔高度... -
Page 16: 附录 1 最大差模电压与频率的关系
RIGOL 附录 附录 1 最大差模电压与频率的关系 图 5 PHA0150/PHA1150 最大差模电压 VS 频率 附录 2 装箱清单 本节列出了 PHA 系列探头的标配附件。 表 1 PHA 系列探头标配附件 名称 规格 数量 PHA0150 或 PHA1150 1 个 电压探头本体 CAT II 1000V 1 对（红黑） 鳄鱼夹 CAT III 600V 1 对（红黑）... -
Page 17: 附录 3 保修概要
RIGOL 附录 3 保修概要 普源精电科技股份有限公司（RIGOL TECHNOLOGIES CO., LTD.）承诺其生产仪器 的主机和附件，在产品保修期内无任何材料和工艺缺陷。 在保修期内，若产品被证明有缺陷，RIGOL 将为用户免费维修或更换。详细保修条例 请参见 RIGOL 官方网站或产品保修卡的说明。欲获得维修服务或保修说明全文，请 与 RIGOL 维修中心或各地办事处联系。 除本概要或其他适用的保修卡所提供的保证以外， RIGOL 公司不提供其他任何明示或 暗示的保证，包括但不局限于对产品可交易性和特殊用途适用性之任何暗示保证。在 任何情况下，RIGOL 公司对间接的，特殊的或继起的损失不承担任何责任。 PHA 用户手册... - Page 18 User Guide PHA High-Voltage Differential Probe Aug. 2020 RIGOL TECHNOLOGIES CO., LTD...
- Page 20 RIGOL products are covered by P.R.C. and foreign patents, issued and pending. RIGOL reserves the right to modify or change parts of or all the specifications and pricing policies at the company’s sole decision. Information in this publication replaces all previously released materials.
-
Page 21: General Safety Summary
RIGOL General Safety Summary CAUTION This device involves the high-voltage measurement. To use the device safely and ensure your personal safety, please carefully read and observe the instructions specified in this manual before using the device. Safety Terms and Symbols Before using the device, read the following safety notices carefully. - Page 22 RIGOL CAUTION Beware of high voltages to avoid electric shock. Understand the maximum input voltage for the probe. Do not operate in wet conditions or in an explosive atmosphere. Before use, please check whether the exterior of the probe is damaged. If ...
- Page 23 RIGOL Contents Guaranty and Declaration ..........I General Safety Summary ..........II Safety Terms and Symbols ..........II Safety Precautions ............II General Inspection ............1 PHA High-Voltage Differential Probe ......... 2 Probe Components ............4 Probe Component Description ..........5 To Use the Probe ...............
-
Page 24: General Inspection
General Inspection 1． Inspect the packaging RIGOL has carried out strict inspections on each product before leaving the factory. When you receive the product, please check whether the packaging is intact. If the packaging has been damaged, do not dispose... -
Page 25: Pha High-Voltage Differential Probe
Main Features High bandwidth to meet the requirements of most high-frequency test system PHA0150: 70 MHz; PHA1150: 100 MHz Diversified ranges and two attenuations to meet the requirements for most common-mode test circuit 50X: 150 V (DC + peak AC);... - Page 26 RIGOL Auto memory function, capable of automatically saving the working status that was set before it is shutdown Note When the bandwidth is limited to 5 MHz, the internal output circuit of the PHA series probe is connected to a 5 MHz low-pass network. The low-pass network can reduce the high-frequency components, the noise, and the harmonics, which is conducive to the testing and analysis of the low-frequency signals.
-
Page 27: Probe Components
RIGOL Probe Components The PHA series probe consists of PHA0150 and PHA1150. This manual takes PHA1150 as an example to introduce the components of the PHA series probe. High-Voltage Differential Input Cable Voltage Max. Differential Mode Input Voltage-to-Earth Maximum Input... -
Page 28: Probe Component Description
FULL: indicates the full specified bandwidth of the probe. For PHA0150, its full bandwidth is 70 MHz; for PHA1150, its full bandwidth is 100 MHz. 5 MHz: When measuring the low-frequency signal, to reduce the ... - Page 29 RIGOL Audible Overrange Alarm On/Off Button ON: Turns on the alarm beeper. OFF: Turns off the alarm beeper. When ON, an audible alarm will be sounded once the voltage under test exceeds the probe range. Load Impedance ...
-
Page 30: To Use The Probe
RIGOL To Use the Probe Before using the current probe, make sure to refer to Safety Precautions. Preparation for Measurement Evaluate the amplitude of the voltage under test and check whether it is within the voltage range of the probe. If it is beyond the max. range of the probe, please replace a proper probe. - Page 31 RIGOL the probe range. Then adjust the range of the instrument based on the voltage under test. Select a proper probe clip according to the object under test. Connect one end of the clip to the input cable of the probe and connect the other end to the object under test.
-
Page 32: Precautions During Measurement
RIGOL Precautions During Measurement CAUTION Before measurement, try to twist the high-voltage differential input cables as much as possible, which can better reduce the interference of the lead inductance and external noise to improve the anti-interference ability of the probe. The twisting method is shown in the figure below: Figure 2 Twisting the High-Voltage Differential Input Cable Try not to extend the input cable, as this will bring more noises. - Page 33 RIGOL Figure 4 Waveforms Generated with the Input Cable Being Extended PHA User Guide...
-
Page 34: Failures And Troubleshooting
RIGOL Failures and Troubleshooting Failures Troubleshooting Description 1. Check whether the power adapter plug and the power socket are properly connected. The indicators on the 2. Check whether the power adapter output panel blink or do not and the probe power interface are properly light. -
Page 35: Specifications
RIGOL Specifications Technical Specifications Characteristics PHA0150 PHA1150 Bandwidth (-3 dB) 70 MHz 100 MHz Rise Time ≤5 ns ≤3.5 ns Accuracy ±2% Range (Attenuation) 50X/500X Maximum Measurable Differential 50X: ±150 V Voltage (DC + peak AC) 500X: ±1500 V Common Mode Voltage ±1500 V... -
Page 36: Mechanical Characteristics
RIGOL Indicator 500X: 1530V±30V Delay 21 ns 16 ns Bandwidth Limit (5 MHz) ≥-3 dB@5 MHz Overrange Indicator (Red) Audible Overrange Alarm Yes (ON/Off is available) Auto Save Output Impedance 50 Ω Safety Standards EN61010-1:2010 EMC Standards EN61326-1:2013; EN61000-3-3:2013 EN61000-3-2:2006+A1:2009+A2:2009... -
Page 37: Warranty
RIGOL Warranty RIGOL TECHNOLOGIES CO., LTD. (hereinafter referred to as RIGOL) warrants that the product will be free from defects in materials and workmanship within the warranty period. If a product proves defective within the warranty period, RIGOL guarantees free replacement or repair for the defective product. -
Page 38: Appendix
RIGOL Appendix Appendix 1 Max. Differential Mode Voltage vs Freq. Figure 5 PHA0150/PHA1150 Max. Differential Mode Voltage vs Freq. Appendix 2 Package List This section lists the standard accessories of the PHA series probe. Table 1 Standard Accessories of the PHA Series Probe... - Page 39 RIGOL Accessories Alligator Clip Insulated Plunger Hook Clip USB Type-C Cable PHA User Guide...
