INSTRUCCIONES DE MONTAJE

Paso 1: Montar el tubo de patas frontal
Fije la barra estabilizadora de las patas
frontales (No. 2) al marco (No. 1). Atención:
Las ruedas de la barra frontal deben quedar
hacia afuera.
Utilice la llave Allen grande (No.32) para
apretar los dos pernos de carro M8 *55 mm
(No.24), las dos arandelas planas M10 (No.
18), y las dos tuercas ciegas M8 (No.25).
Paso 2: Montaje de la parte frontal del
riel
Prepare el riel (No.3), la conexión del marco
(No 4), la cubierta del riel frontal (No.5), un
juego de pernos de bloqueo (No.6), los 4
pernos Allen M8 * 16 mm (No.20), las 4
arandelas (No.21), las 4 arandelas partidas
M8 (No.22) y las 2 llaves Allen (No.32).
Cubra la cubierta del riel frontal al riel.
Inserte la conexión del marco en el riel.
Desmonte un lado del juego de pernos de
bloqueo e insértelo en el orificio horizontal
del riel y atornille la almohadilla de goma y
el perno de bloqueo hacia atrás. Gire la
almohadilla de goma verticalmente para
fijarla firmemente.
Atornille los 4 pernos Allen M8 * 16 mm, las
4 arandelas planas y las 4 arandelas
partidas

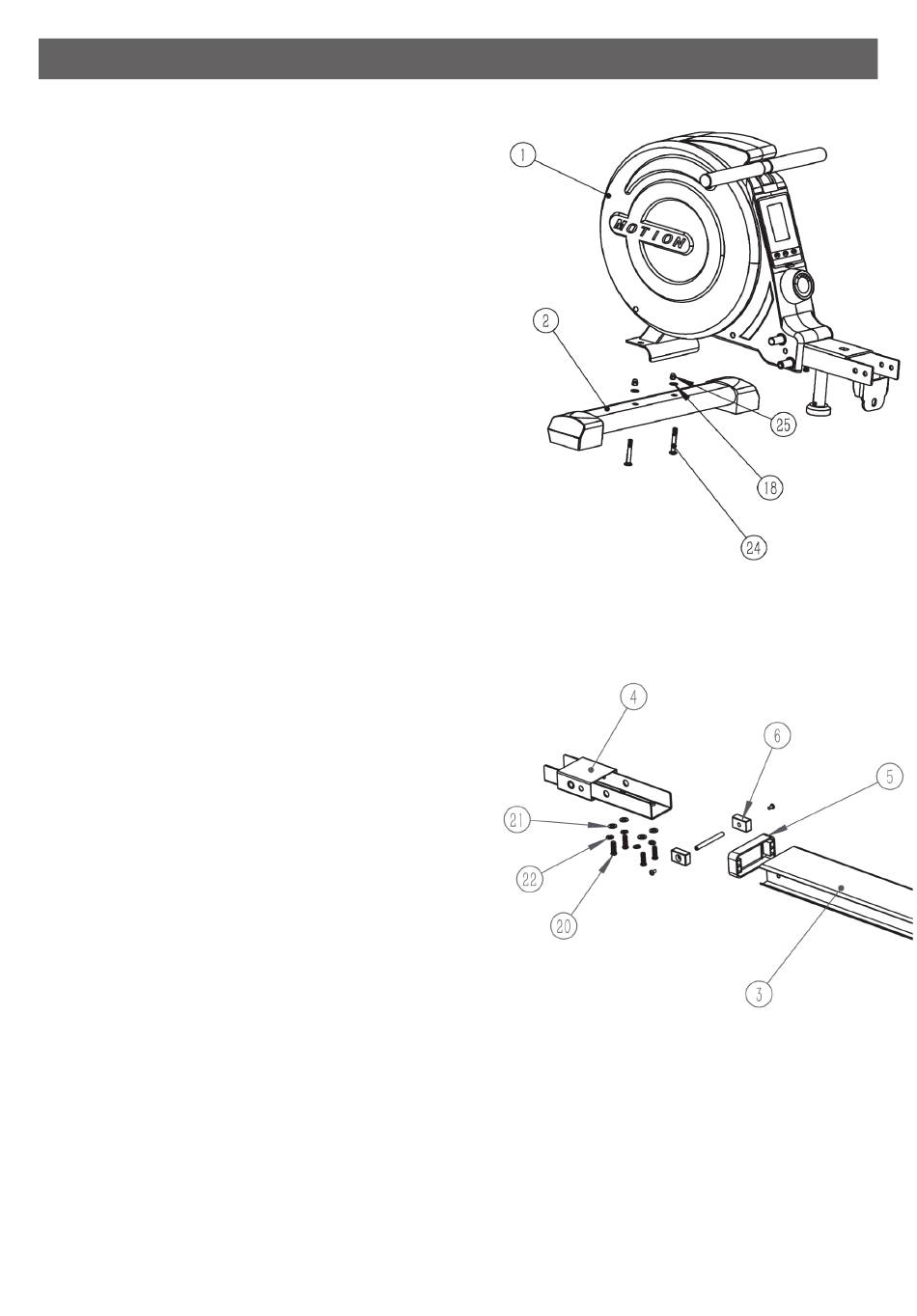

debajo del riel (Como lo que se muestra en
el diagrama de al lado).
