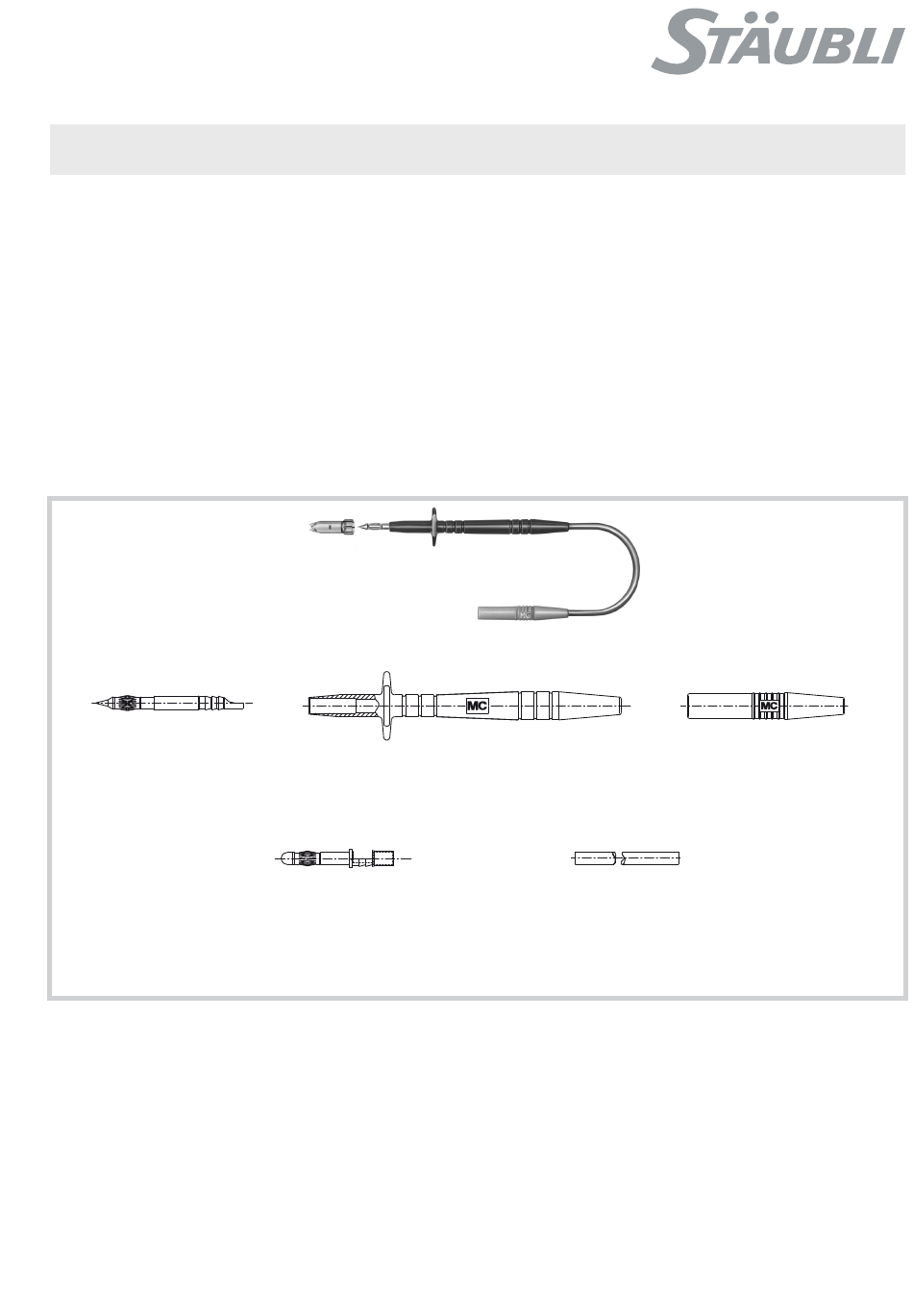

MA119 (de_en)
Montageanleitung
Sicherheits-Messleitung
SMK425-L, SMK410-L
Inhalt
Sicherheitshinweise ���������������������������������������������������������������������2
Erforderliches Werkzeug ��������������������������������������������������������������4
Vorbereitung der Leitung ��������������������������������������������������������������5
Montage ��������������������������������������������������������������������������������������5
S-SAPP4-L
24.5130
Schk-SPP4
24.5075-33
I-SAPP4
24.5134-*
LS425-SL/N
22.1032
MA119 (de_en)
Assembly instructions
Safety laboratory lead
SMK425-L, SMK410-L
Content
Safety Instructions �����������������������������������������������������������������������2
Tools required ������������������������������������������������������������������������������4
Preparation of the cable ���������������������������������������������������������������5
Assembly �������������������������������������������������������������������������������������5
FLEXI-2V/HK2,5-D
60.7033-*
FLEXI-2V/HK1-D
60.7036-*
KT425-SL
22.2260-*
1 / 8
Advertisement
Table of Contents
Related Manuals for Staubli SMK425-L
Summary of Contents for Staubli SMK425-L
-
Page 1: Table Of Contents
MA119 (de_en) MA119 (de_en) Montageanleitung Assembly instructions Sicherheits-Messleitung Safety laboratory lead SMK425-L, SMK410-L SMK425-L, SMK410-L Inhalt Content Sicherheitshinweise ���������������������������������������������������������������������2 Safety Instructions �����������������������������������������������������������������������2 Erforderliches Werkzeug ��������������������������������������������������������������4 Tools required ������������������������������������������������������������������������������4 Vorbereitung der Leitung ��������������������������������������������������������������5 Preparation of the cable ���������������������������������������������������������������5 Montage ��������������������������������������������������������������������������������������5 Assembly �������������������������������������������������������������������������������������5 Schk-SPP4 24.5075-33... -
Page 2: Sicherheitshinweise
Sicherheitshinweise Safety instructions Bedeutung der Montageanleitung Importance of the assembly instructions Wenn die Anleitung und die folgenden Sicherheitshinweise NICHT NOT following the assembly and safety instructions could result befolgt werden, können Lebensgefahr durch Stromschlag, Lichtbö- in life-threatening injuries due to electric shock, electric arcs, fire, gen, Brand oder ein Ausfall des Systems die Folge sein�... - Page 3 Sicherheitshinweise Safety instructions Nur intakte Komponenten verwenden Only use undamaged components Komponente visuell prüfen� Visually inspect the component� • • NIEMALS Komponente mit sichtbaren Mängeln oder Schäden NEVER use a component with external damages or visible • • an der Isolierung verwenden� defects to the insulation�...
-
Page 4: Erforderliches Werkzeug
Erforderliches Werkzeug Tools required (ill. 1) (ill. 1) Abisolierzange „Stripax“ Stripping pliers “Stripax” Bestell-Nr� 25�0015 Order No� 25�0015 (ill. 2) (ill. 2) Lötkolben 60 W Soldering iron 60 W • • Lötdraht Solder • • z�B� bleifreies Lot Ø 1,5 e�g� lead free solder Ø 1�5 #58/405 (SN95�8Ag3�5Cu�7) #58/405 (SN95�8Ag3�5Cu�7) ANSI/J-STD-004... -
Page 5: Vorbereitung Der Leitung
(ill. 7) (ill. 7) Hilfswekzeug A-SL Auxiliary tool A-SL Empfohlenes Material: Stahl� Recommended material: Steel� Vorbereitung der Leitung Preparation of the cable (ill. 8) (ill. 8) Leitung 6 auf gewünschte Nennlänge Cut the cable 6 to the desired nominal ablängen� length�... - Page 6 (ill. 11) (ill. 11) Isolierteil 3 mit angelötetem Stecker in Place insulator 3 with soldered plug into das Hilfswerkzeug B-SAPP4-L einlegen the auxiliary tool B-SAPP4-L and align und Hilfswerkzeug A-SAPP4-L zum auxiliary tool A-SAPP4-L with plug and Stecker ausrichten und mittels Tisch- insulator and slowly press-in plug to the bohrmaschine oder Kniehebelpresse end position with the help of a bench...
- Page 7 (ill. 16) (ill. 16) Stecker und Leitung von Hand in Iso- Fully insert plug with cable into the lierteil 4 einziehen und in Hilfswerkzeug insulator 4 and lay it into the auxiliary A-SL einlegen� tool A-SL� (ill. 17) (ill. 17) Hilfswerkzeug B-SL zum Stecker mit Align auxiliary tool B-SL with plug and Leitung ausrichten und mittels Tisch-...
- Page 8 (ill. 19) (ill. 19) Die Sicherheits-Messleitung Safety laboratory lead SMK425-L is SMK425-SL ist bereit� ready� Zum Lieferumfang gehört eine Spitzen- Supplied with protective cap (1) to en- schutzkappe (1), mit deren Hilfe auch able non-slip contacting of individual IC einzelne IC-Beinchen (Raster 2,54 mm) legs (2�54 mm grid)�...
