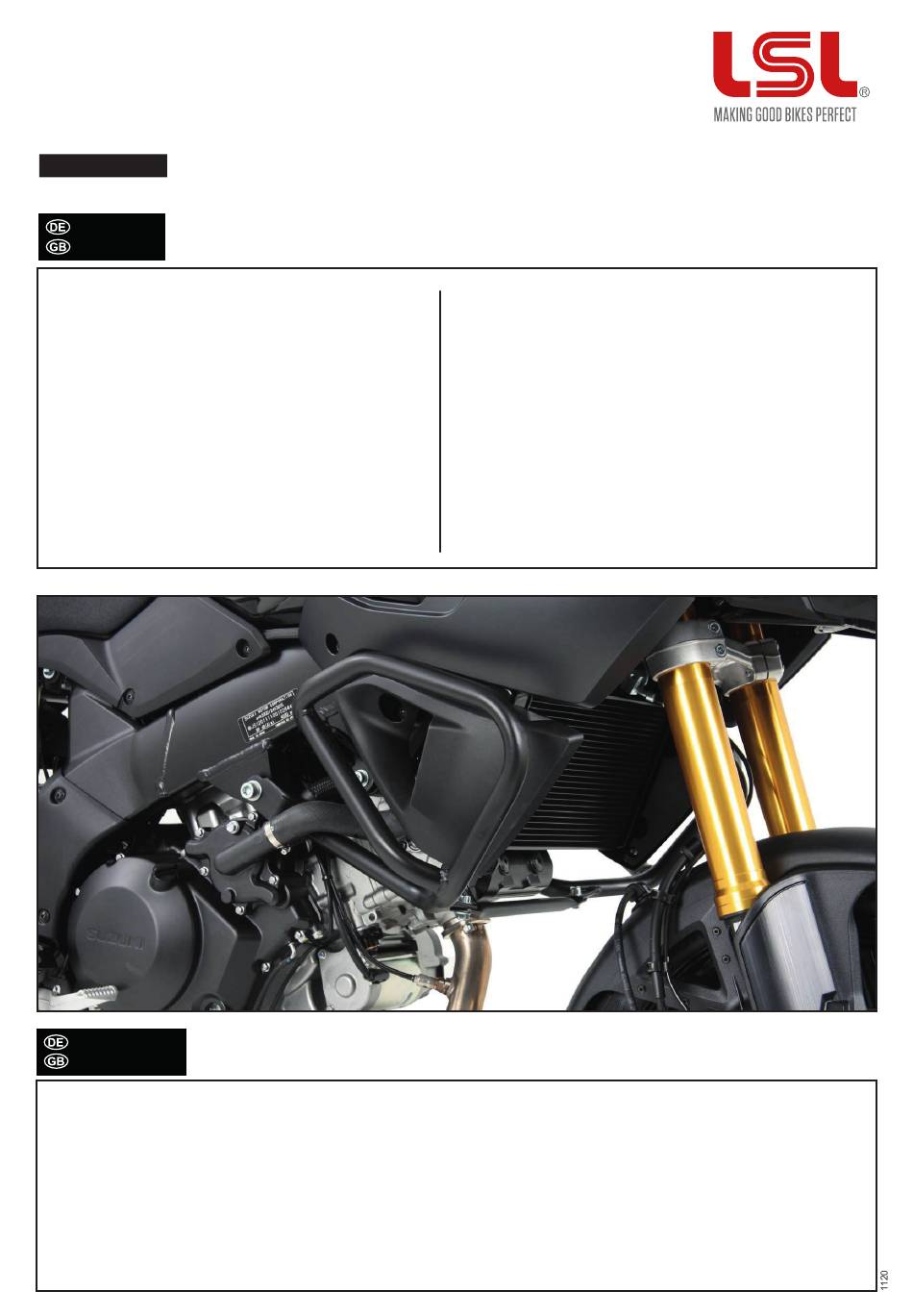

Motorschutzbügel/ Engine guard
SUZUKI V-Strom 1000 ABS
Artikel Nr.: / Item-no.:
377-755SW
schwarz/black
INHALT
CONTENTS
1
Motorschutzbügel links
1
Motorschutzbügel rechts
1
Verbindungsbügel
1
Schraubensatz
1
Zylinderschraube M12x350mm
1
Zylinderschraube M10x1,25x75mm
1
Zylinderschraube M10x1,25x90mm
2
Rundgummifeder M8 - 5218027
2
U-Scheiben ø12,4
2
U-Scheiben ø10,5
4
U-Scheiben ø8,4
1
selbstsichernde Mutter M12
4
selbstsichernde Mutter M8
4
Kunststoffkappen M8
1
Stahldistanz ø22 x ø14 x 25 mm
1
Stahldistanz ø22 x ø14 x 22 mm
1
Stahldistanz ø22 x ø14 x 20 mm
1
Stahldistanz ø22 x ø14 x 10 mm
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das
entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut
ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined
action, you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts,
the screws should be tightened to the torque specified. This guarantees, that the product is mounted without
tension. Observe the tightening torques of the manufacturer! Control all screw connections after the assembling for
tightness!
2014-2019
1
engine guard left
1
engine guard right
1
bracing bow
1
screw kit
1
allen screw M12x350mm
1
allen screw M10x1,25x75mm
1
allen screw M10x1,25x90mm
2
silent rubber M8 - 5218027
2
washer ø12,4
2
washer ø10,5
4
washer ø8,4
1
self lock nut M12
4
self lock nut M8
4
plastic cap M8
1
steel spacer ø22 x ø14 x 25 mm
1
steel spacer ø22 x ø14 x 22 mm
1
steel spacer ø22 x ø14 x 20 mm
1
steel spacer ø22 x ø14 x 10 mm
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for LSL 377-755SW
Summary of Contents for LSL 377-755SW
- Page 1 Motorschutzbügel/ Engine guard SUZUKI V-Strom 1000 ABS 2014-2019 Artikel Nr.: / Item-no.: 377-755SW schwarz/black INHALT CONTENTS engine guard left Motorschutzbügel links engine guard right Motorschutzbügel rechts bracing bow Verbindungsbügel screw kit Schraubensatz allen screw M12x350mm Zylinderschraube M12x350mm allen screw M10x1,25x75mm...
- Page 2 Motorschutzbügel/ Engine guard VORBEREITUNG PREPARING Zuerst die rechte Seite montieren Die durchgehende Originalschraube der hinteren Motoraufhängung ausdrehen. Ebenfalls die Originalschraube der vorderen Motoraufhängung ausdrehen.Beide Schrauben entfallen. Alle Teile zuerst noch locker anschrauben. Erst wenn alle Teile vollständig montiert sind, werden alle Schrauben festgezogen. Start with the right side ! Dismantle the original screw of the rear engine bolting.
- Page 3 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Linke Seite Left side Befestigung des Motorschutzbügels links vorne: Mit der Zylinderschraube M10x1,25x90mm sowie der U-Scheibe ø10,5. Zwischen der Lasche des Motorschutzbügels und dem Rahmen die Stahldistanz ø22xo14x22mm fügen. Fastening of the engine guard left front: with allen screw M10x1,25x90mm and washer ø10,5.
- Page 4 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung des Verbindungsbügels links und rechts: Dieser verläuft quer vor dem Motor und wird mit den Rundgummifedern M8 sowie U-Scheiben ø8,4 und selbst-sichernden Muttern M8 an den Laschen (darunter) des Motorschutzbügels verschraubt. Nach dem Festziehen die Kunststoffkappen aufstecken.
