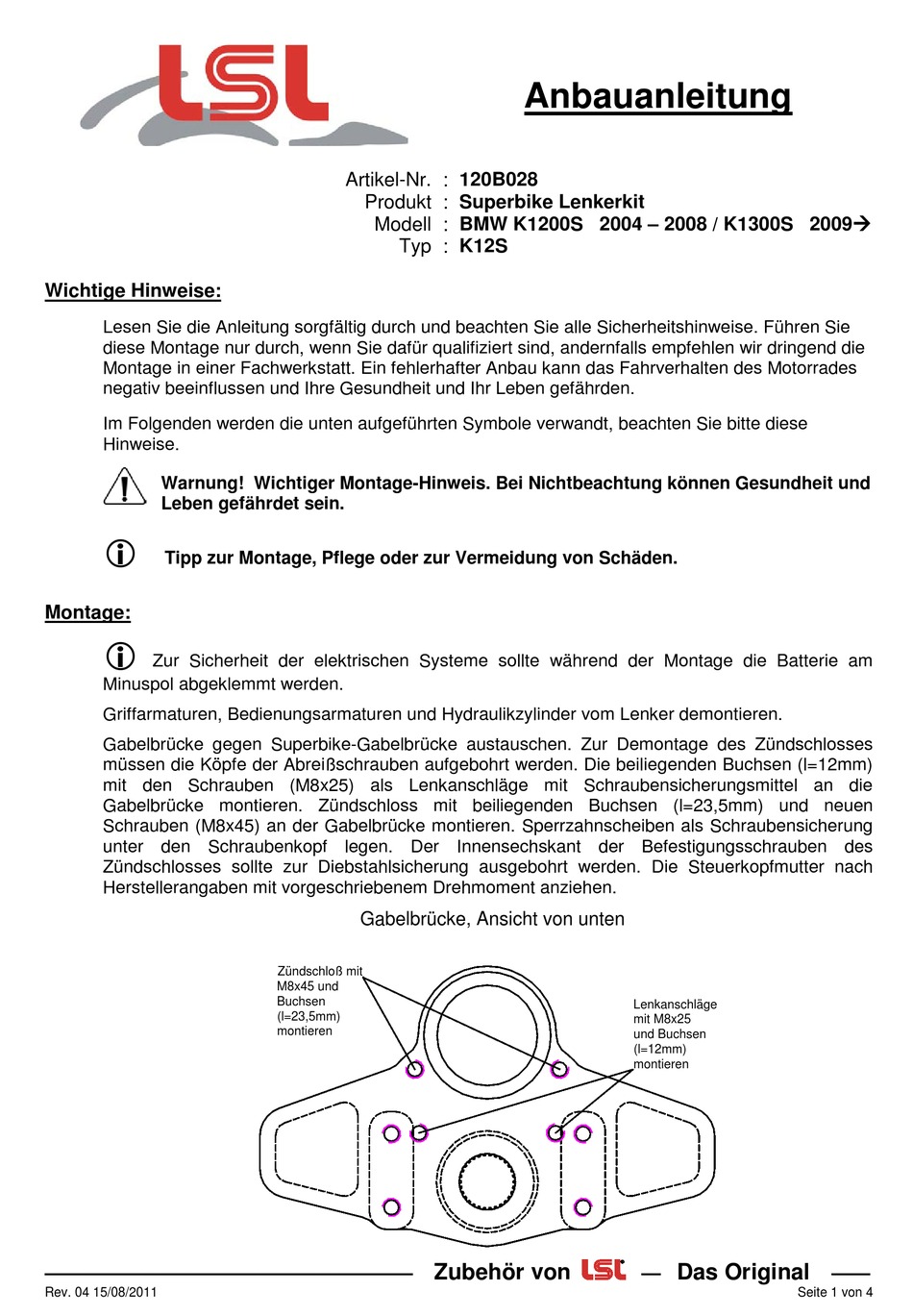

LSL 120B028 Fitting Instruction

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit und
Leben gefährdet sein.

Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:

Zur Sicherheit der elektrischen Systeme sollte während der Montage die Batterie am
Minuspol abgeklemmt werden.
Griffarmaturen, Bedienungsarmaturen und Hydraulikzylinder vom Lenker demontieren.
Gabelbrücke gegen Superbike-Gabelbrücke austauschen. Zur Demontage des Zündschlosses
müssen die Köpfe der Abreißschrauben aufgebohrt werden. Die beiliegenden Buchsen (l=12mm)
mit den Schrauben (M8x25) als Lenkanschläge mit Schraubensicherungsmittel an die
Gabelbrücke montieren. Zündschloss mit beiliegenden Buchsen (l=23,5mm) und neuen
Schrauben (M8x45) an der Gabelbrücke montieren. Sperrzahnscheiben als Schraubensicherung
unter den Schraubenkopf legen. Der Innensechskant der Befestigungsschrauben des
Zündschlosses sollte zur Diebstahlsicherung ausgebohrt werden. Die Steuerkopfmutter nach
Herstellerangaben mit vorgeschriebenem Drehmoment anziehen.
———————————————————
Rev. 04 15/08/2011
Artikel-Nr. : 120B028

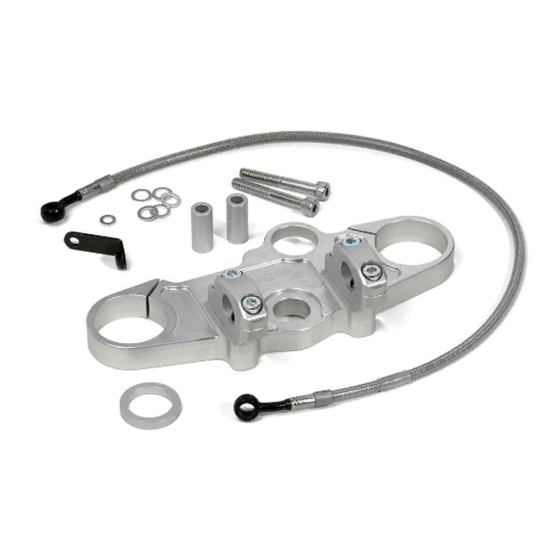

Produkt : Superbike Lenkerkit
Modell : BMW K1200S 2004 – 2008 / K1300S 2009
Typ : K12S
Gabelbrücke, Ansicht von unten
Zündschloß mit
M8x45 und
Buchsen
(l=23,5mm)
montieren
Zubehör von
Anbauanleitung
Lenkanschläge
mit M8x25
und Buchsen
(l=12mm)
montieren
Das Original
— ——
Seite 1 von 4
