Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Für alle Verschraubungen am Fahrzeug gelten die Anzugsmomente des Herstellers.
Stückliste:
Pos.
Artikelbeschreibung
01
Kotflügel
02
Kotflügelhalter
03
M6 x 14 ULS
04
6,4mm U-Scheibe DIN 125 VA
05
6mm Nylonscheibe
06
M6 Mutter selbstsichernd
Prüfen Sie Lieferung auf Vollständigkeit. Die Positions-Nummern werden im folgenden Text zur
Zuordnung der Teile benutzt.
Montagerichtung ist immer in Fahrtrichtung gesehen.
Kleben Sie die polierte Oberfläche mit geeigneten Mitteln (Tape) ab um
Beschädigungen während der Montage zu vermeiden!
——————————————
Rev. 01 14/03/2018
Artikel-Nr. : 506Y017A

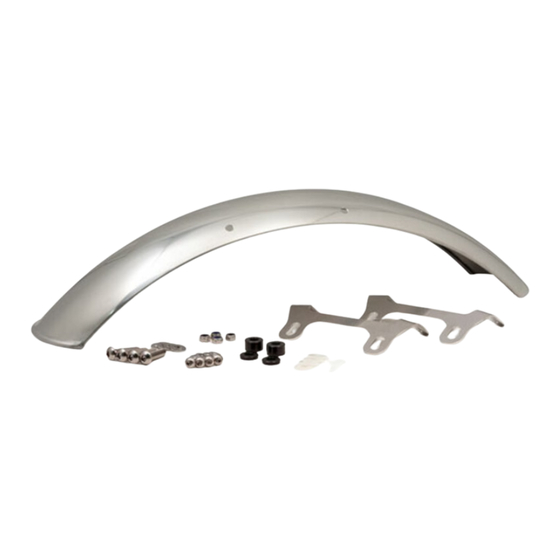

Produkt : Kotflügelkit vorne
Fahrzeughersteller : Yamaha
Modell : XS 650
Zubehör von

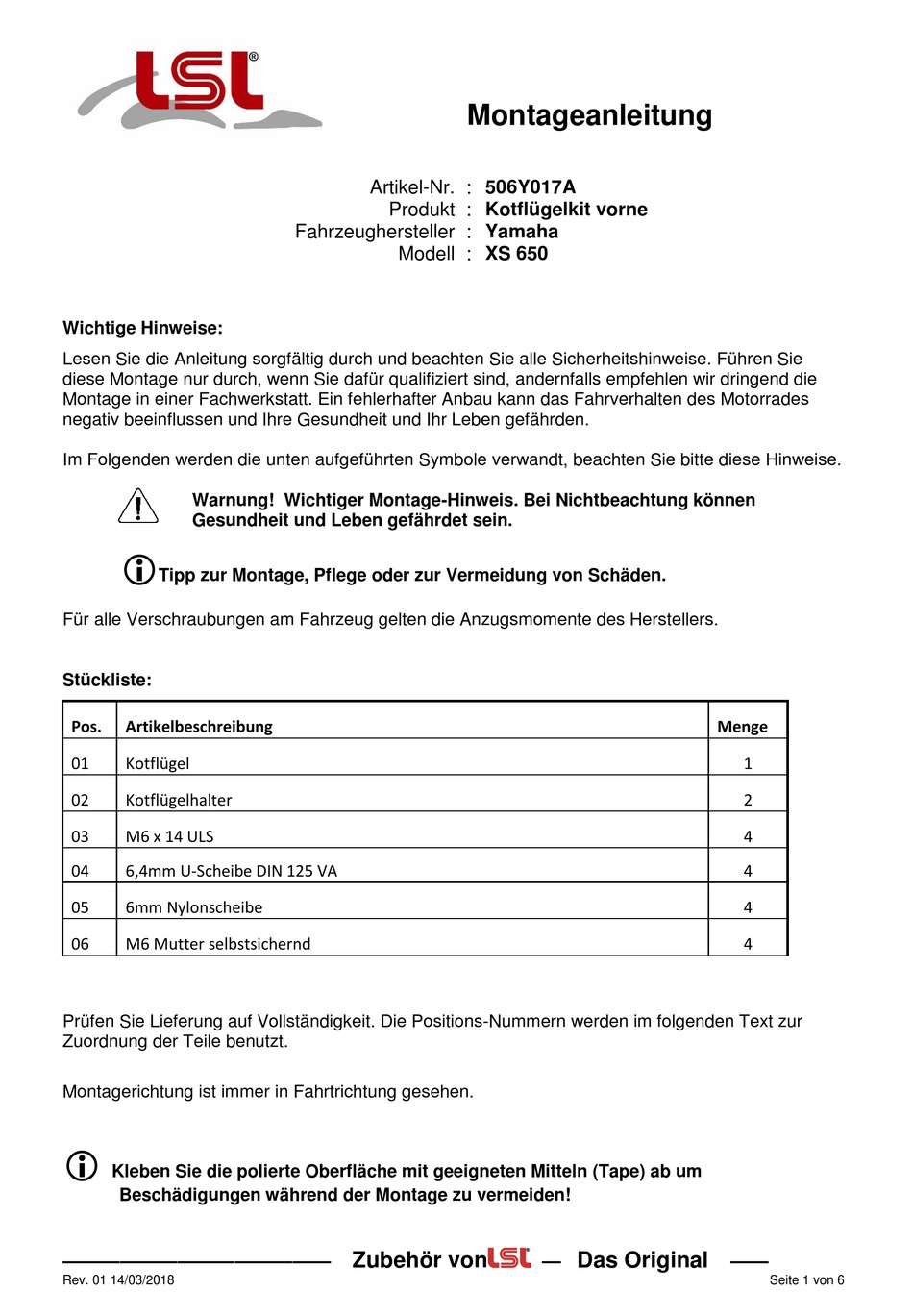

Montageanleitung
—
Das Original
Menge
1
2
4
4
4
4
——
Seite 1 von 6
