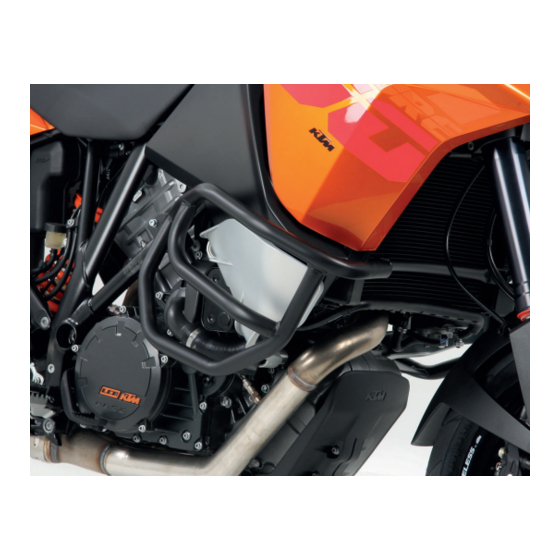

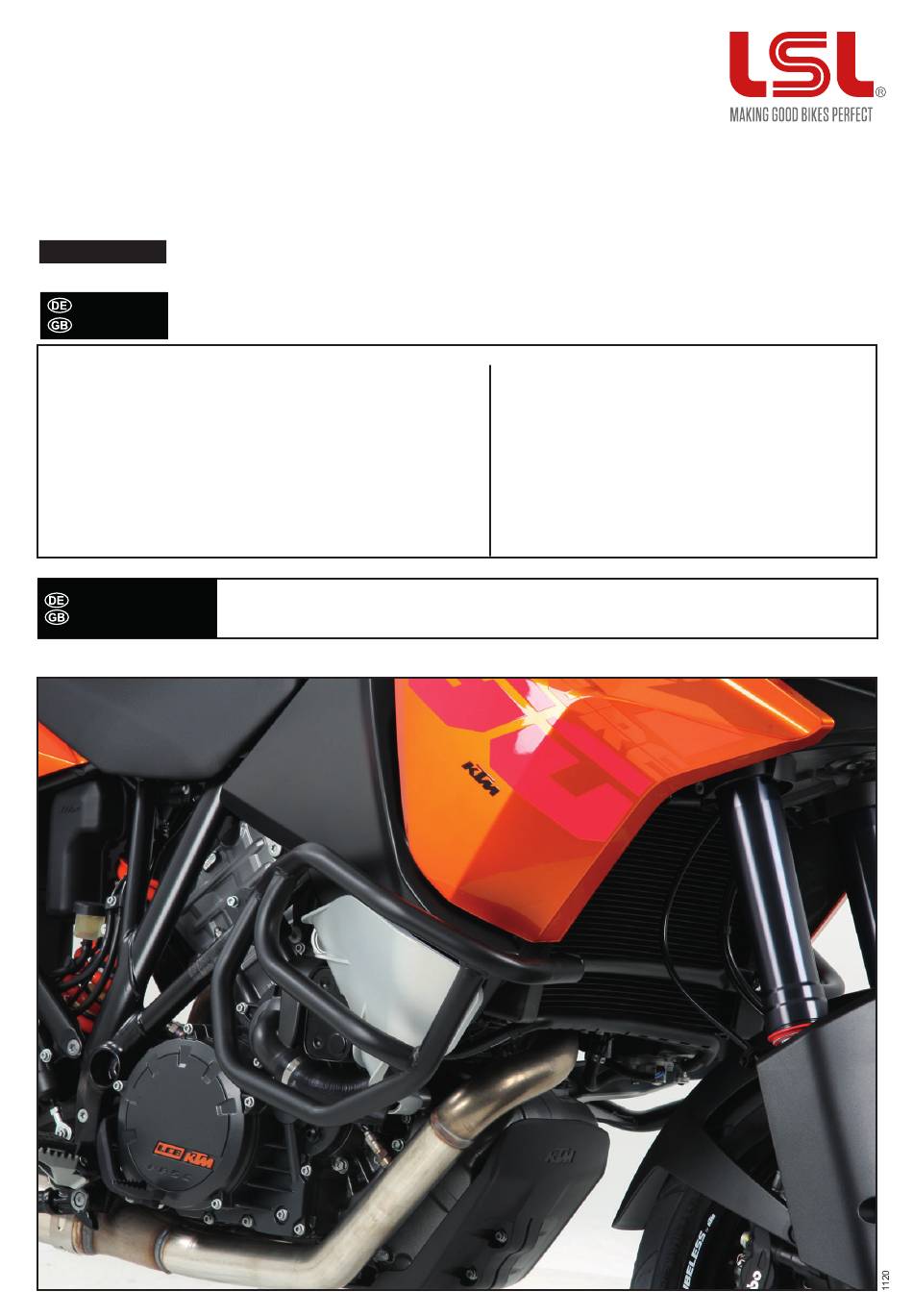

Motorschutzbügel/ Engine guard
KTM 1050 / 1190 Adventure
KTM 1090 Adventure
KTM 1290 Super Adventure
Artikel Nr.: / Item-no.:
377-705SW
schwarz/black
INHALT
CONTENTS
1
Motorschutzbügel links
1
Motorschutzbügel rechts
1
Verbindungsbügel
1
Schraubensatz:
2
Kunststoff-Klemmbackensatz Ø28 (mit Gewindeplatte)
2
Zylinderschrauben M10x90
4
Zylinderschrauben M6x55
2
Zylinderschrauben M8x20
4
U-Scheiben Ø6,4
2
U-Scheiben Ø8,4
2
U-Scheiben Ø10,5
2
Stahldistanz Ø20xØ13x25mm, schwarz
EINSCHRÄNKUNG
LIMITATION
2013-2016
2017-
2015-
Dieser Motorschutzbügel ist nicht kombinierbar mit der Original-KTM-Alu Motorschutzplatte.
This engine guard is not combinable with the original-KTM-Alu skid plate.
1
Engine guard left
1
Engine guard right
1
Bracing bow
1
Screw Set:
2
frame adapter set Ø28 with threaded plate
2
allen screw M10x90
4
allen screw M6x55
2
allen screw M8x20
4
washer Ø6,4
2
washer Ø8,4
2
washer Ø10,5
2
steel spacer Ø20xØ13x25mm, black
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LSL 377-705SW
Summary of Contents for LSL 377-705SW
- Page 1 Motorschutzbügel/ Engine guard KTM 1050 / 1190 Adventure 2013-2016 KTM 1090 Adventure 2017- KTM 1290 Super Adventure 2015- Artikel Nr.: / Item-no.: 377-705SW schwarz/black INHALT CONTENTS Motorschutzbügel links Engine guard left Motorschutzbügel rechts Engine guard right Verbindungsbügel Bracing bow Schraubensatz: Screw Set: Kunststoff-Klemmbackensatz Ø28 (mit Gewindeplatte)
- Page 2 Motorschutzbügel/ Engine guard BENÖTIGTE WERKZEUGE TOOLS REQUIRED Verlängerung/extension Ratsche/Ratchet WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung des Motorschutzbügels hinten links und rechts: Am Rahmen mit den Klemmbacken Ø28, Gewindeplatte M6 und den Zylinder- schrauben M6x55 mit U-Scheiben Ø6,4. Fastening of the engine guard rear left and right : at the frame tube with frame-adapter and allen screws M 6 x 55 and washers ø6,4.
