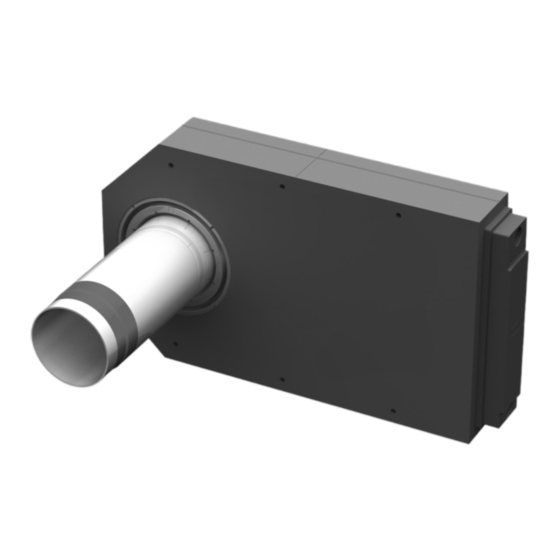

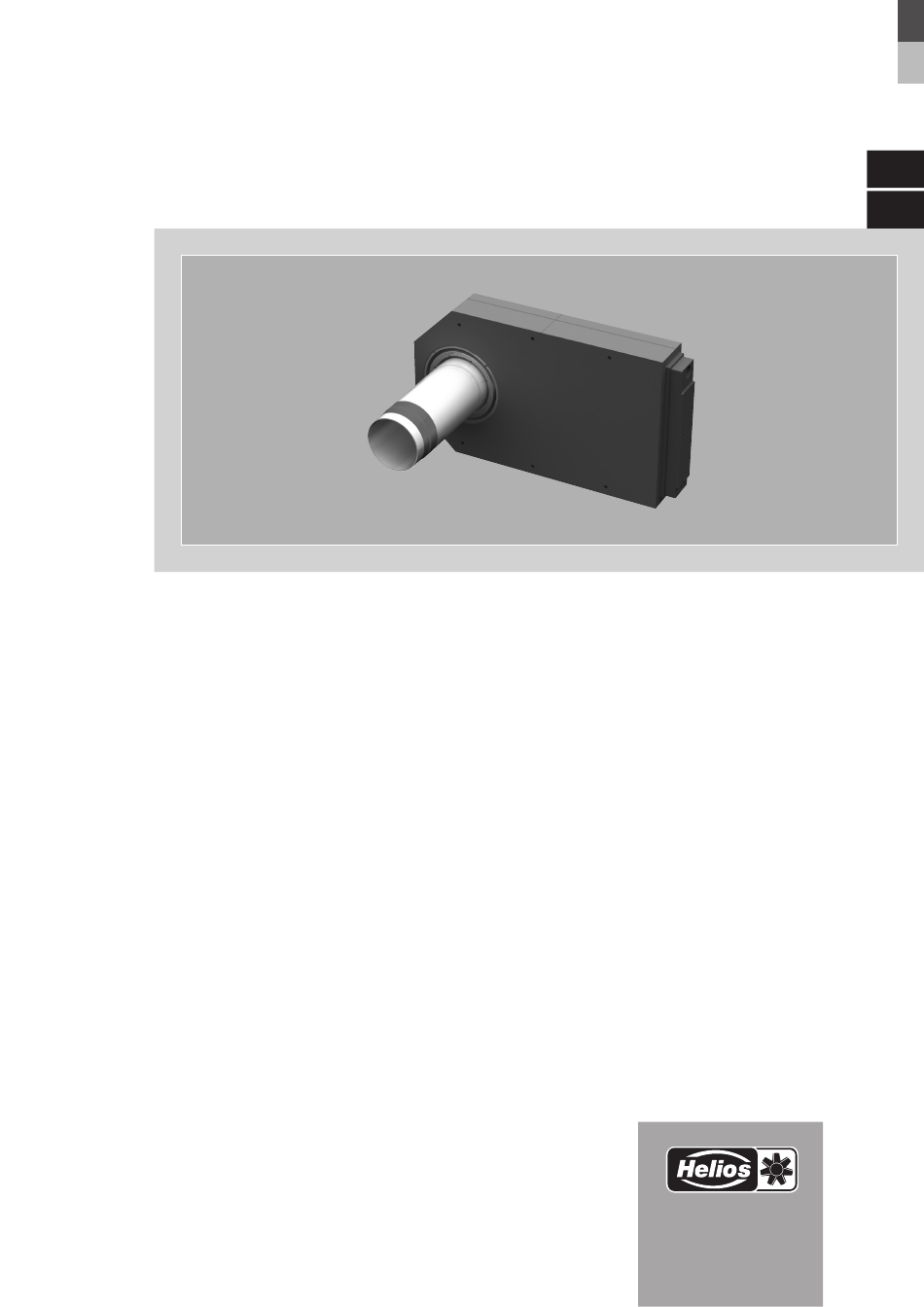

- Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Rohbaupaket Laibung Installation Kit Soffit ZRL 100/125...
-
Page 2: Table Of Contents
Montage- und Betriebsvorschrift Rohbaupaket Laibung ZRL 100/125 DEUTSCH Inhaltsverzeichnis KAPITEL 1 SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 2 Wichtige Informationen . -
Page 3: Wichtige Informationen
Betrieb des Lüftungsgerätes zu gewährleisten. Alle anlagenbezogenen Sicherheitsvorschriften müssen eingehalten werden. Diese Montage- und Betriebsvorschrift gilt für das Rohbaupaket Laibung ZRL 100/125 sowie die dazugehörigen Wand- gitter Laibungselement KWL 45 LG... als Bestandteile des Zuluftautomaten Laibungslement ZLA LE welcher aus meh- reren Komponenten besteht. -
Page 4: Einlagerung
Montage- und Betriebsvorschrift Rohbaupaket Laibung ZRL 100/125 2 .4 Einlagerung Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von Temperaturschwankungen sein. Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der Gewährleistung. KAPITEL 3 3 .0 Lieferumfang Das Rohbaupaket Laibung erst unmittelbar vor dem jeweiligen Montageschritt bzw. -
Page 5: Einbauübersicht Laibungselement
Montage- und Betriebsvorschrift Rohbaupaket Laibung ZRL 100/125 4 .0 Einbauübersicht Laibungselement KAPITEL 4 Anforderungen Einbau Laibungselement: POSITIONIERUNG/ 1. Wandstärke der Rohbauwand: mind. 230 mm bis max. 480 mm EINBAU 2. Dämmstärke: Das Laibungselement muss grundsätzlich überdämmt werden. Es ist für Dämmstärken ≤ 100 mm nicht geeignet und darf dort nicht verbaut werden. -
Page 6: Positionierung (Kernbohrung)
4 .2 Einbau Laibungselement Montagevorbereitungen: – Für die Installation wird eine Kernbohrung benötigt: ZRL 100: Ø ≥112 mm ZRL 125: Ø ≥132 mm 1. Position der Kernlochbohrung für das Laibungselement bestimmen (s. Abb. 6). 2. Kernlochbohrung ausführen. 3. Abmaße für Teleskoprohr und Laibungselement bestimmen (s. Kapitel 4.0 Einbauübersicht Laibungselement). -
Page 7: Montageschritte Aussenwand
Montage- und Betriebsvorschrift Rohbaupaket Laibung ZRL 100/125 m Beim Einbau des Teleskoprohrs ist darauf zu achten, dass dieses mit einem leichten Gefälle nach außen HINWEIS verlegt wird, so dass bei einem starken Schlagregen eintretendes Wasser nicht in den Innenraum fließen kann . - Page 8 Montage- und Betriebsvorschrift Rohbaupaket Laibung ZRL 100/125 7. Laibungskanal auf das Teleskoprohr aufstecken und anschrauben, Abb.10 (Unterlegscheiben und Schrauben sind im Lie- ferumfang enthalten). Abb .10 8. Dünne Kleber-/Dichtmittelraupe auf den Putzrahmen aufbringen (Abb.11). 9. Putzrahmen auf das Laibungselement aufstecken und mit den beigelegten Dämmstoffdübeln anschrauben (Abb. 11/12).
- Page 9 Montage- und Betriebsvorschrift Rohbaupaket Laibung ZRL 100/125 12. Laibungskanal und Putzrahmen verputzen (Abb. 15). Abb .15 13. Überstand des Putzrahmens mit Multitool entfernen (Abb. 16). Abb .16 14. Kondensatwanne einstecken (Abb.17). Abb .17 15. Wandgitter montieren (Abb.18). Die Schrauben sind im Lieferumfang enthalten.
- Page 10 Installation and Operating Instructions Installation Kit Soffit RL 100/125 ENGLISH Table of Contents CHAPTER 1 SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 2 Important information .
-
Page 11: Chapter 1 Safety
1 .3 Area of application The installation kit soffit ZRL 100/125 and the wall grille soffit element KWL 45 LG.. are used as components of the supply air unit soffit element ZLA LE. A completely configured supply air unit also consists of an inner panel. Furthermore, a sound insulation element is available for the soffit channel, as well as an insect screen and sound insulation elements for the duct and flow rate stabiliser. -
Page 12: Storage
Remove the installation kit soffit from the packaging just before the respective mounting step or assembly in order to prevent any possible damage and contamination. SCOPE OF DELIVERY ZRL 100 Ref . no . 7459 ZRL 125 Ref . no . 7462 Telescopic duct ò... -
Page 13: Chapter 4 Positioning / Assembly
Installation and Operating Instructions Installation Kit Soffit RL 100/125 4 .0 Installation overview soffit element CHAPTER 4 Installation requirements soffit element: POSITIONING/ 1. Wall thickness of uncovered wall: min. 230 mm to max. 480 mm ASSEMBLY 2. The soffit element must always be overinsulated. It is not suitable for insulation thicknesses ≤ 100 mm and must not be installed there. -
Page 14: Positioning (Core Drilling)
Installation kit assembly Installation preparation: – Core drilling is required for the installation: ZRL 100: Ø ≥112 mm ZRL 125: Ø ≥132 mm 1. Determine the position of the core drilling hole for the soffit element (see Fig. 6). 2. Execute core drilling. -
Page 15: Installation Step External Wall
Installation and Operating Instructions Installation Kit Soffit RL 100/125 m When installing the telescopic duct, it must be ensured that it is installed with a slight gradient to the NOTE outside, so that water cannot flow into the internal space in case of heavy rain . m It must be ensured that the internal duct is installed in the room side direction! m Note the thickness of the plaster and/or wall covering! 2. - Page 16 Installation and Operating Instructions Installation Kit Soffit RL 100/125 7. Connect soffit channel to the wall sleeve and screw in, Fig.10 (washers and screws are included in the scope of delivery). Fig .10 8. Apply thin glue/sealing beads to the plaster frame (Fig.11). 9.
- Page 17 Installation and Operating Instructions Installation Kit Soffit RL 100/125 12. Plaster the soffit channel and plaster frame Fig. 15). Fig .15 13. Remove any protruding plaster frame with multitool (Fig. 16). Fig .16 14. Insert condensate tray (Fig.17). Fig .17 15.
- Page 18 Installation and Operating Instructions Installation Kit Soffit RL 100/125...
- Page 19 Installation and Operating Instructions Installation Kit Soffit RL 100/125...
