Summary of Contents for OXFORD BABY ARLIE 12595

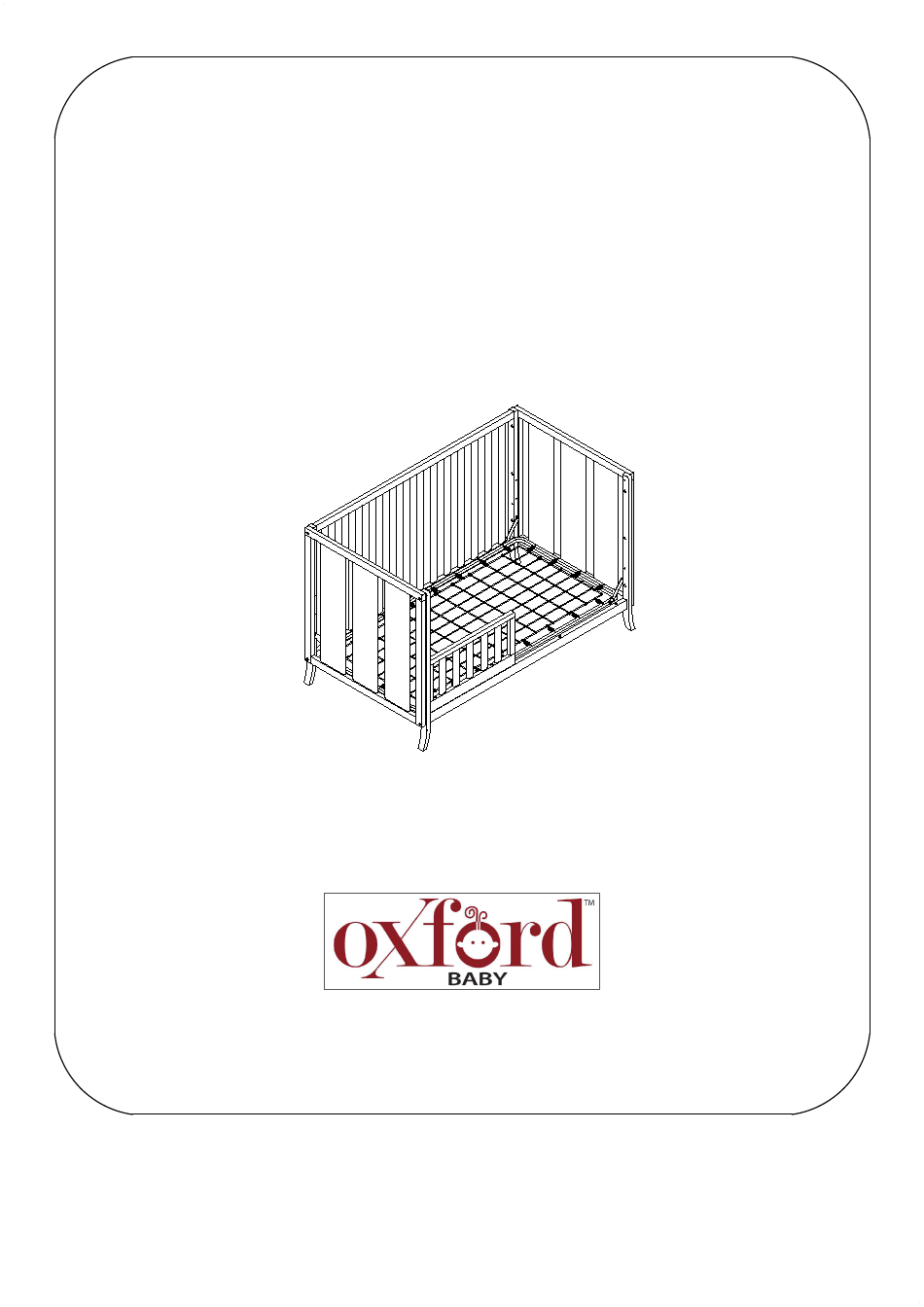

- Page 1 ASSEMBLY INSTRUCTIONS for Guard Rail ARLIE 4 IN 1 CONVERTIBLE ISLAND CRIB Model #12595 1 of 6 120-12595-V-01...
- Page 2 Thank you for your purchase! Remove all parts and hardware from the box and lay on a carpeted or scratch -free work surface. Do not dispose of any contents until assembly is completed. Familiarize yourself with all exhibits and diagrams to facilitate the assembly of your crib. TOOLS REQUIRED: ALLEN KEY (Included) PARTS ENCLOSED IN CARTON...
- Page 3 STEP 1 " MATTRESS SPRING ADJUSTMENT" THIS STEP REQUIRES: These hardware are included in the CRIB Mattress spring (1 pc) (C) Allen bolt 9/16" (15 mm) (4 pcs) (H) Allen key (1 pc) STEP 1 FIG.2. FIG.1. Lowest position STEP 1: - Remove the Allen bolt (C) on the Mattress spring.
- Page 4 STEP 2 " UNINSTALL FOOTBOARD " THIS STEP REQUIRES: Allen key (1 pc) STEP 2.1 FIG.3. STEP 2.2 FIG.4. STEP 2.1: Remove 1pc of sideboard by unscrew All bolts as shown in FIG.3 STEP 2.2: Remove 1pc of headboard/footboard by unscrewing Allen bolts as shown in FIG.4. 120-12595-V-01 4 of 6...
- Page 5 STEP 3 " ASSEMBLY OF TODDLER BED " THIS STEP REQUIRES: These hardware are included in the CRIB B. Stabilizer bar (1 pc) (A) Allenbolt 3-1/8" (80 mm) (4 pcs) (C) Allen bolt 9/16" (15 mm) (2 pcs) (H) Allen key (1 pc) (E) Barrel nut (4 pcs) (D) Spring washer (4 pcs) (F) Wood dowel Ø8x30mm (2 pcs)
- Page 6 STEP 4 " ASSEMBLY OF GUARD RAIL" THIS STEP REQUIRES : H. Allen key (1 pc) C. Allenbolt 2-3/4" (70 mm) (2 pcs) A. Guard rail (1 pc) D. Allenbolt 1-5/8" (40 mm) (1 pc) E. Spring washer (3 pcs) STEP 4 FIG.7.
-
Page 9: Instructions De Montage
INSTRUCTIONS DE MONTAGE pour garde-corps LIT D'ENFANT ARLIE CONVERTIBLE ISLAND 4 EN 1 Modèle n° 12595 1 sur 6 120-12595-V-01... - Page 10 Merci pour votre achat ! Retirez toutes les pièces et le matériel de la bo ît e et posez-les sur une surface de travaile recouverte de moquette. Ne jetez aucun contenu avant la fin du montage. Familiarisez-vous avec toutes les pièces et les shémas pour faciliter le montage de votre lit d'enfant. OUTILS NÉCESSAIRES: CLÉ...
- Page 11 ÉTAPE 1 " RÉGLAGE DE LA HAUTEUR DU SUPPORT DU MATELAS" Ce matériel est inclus dans le LIT D'ENFANT. CETTE ÉTAPE EXIGE: Ressort de matelas (1 pièce) (C) Boulon Allen 9/16" (15 mm) (4 pièces) (H) Clé Allen (1 pièce) ÉTAPE 1 FIG.2.
- Page 12 ÉTAPE 2 " DÉSINSTALLER LE CADRE DU PIED DE LIT " CETTE ÉTAPE EXIGE: Clé Allen (1 pièce) ÉTAPE 2.1 FIG.3. ÉTAPE 2.2 FIG.4. ÉTAPE 2.1: Enlever 1 pièce de panneau latéral par dévisser tous les boulons comme le montre la FIG.3 ÉTAPE 2.2: Enlever 1 pièce de tête de lit/pied de lit en dévissé...
- Page 13 ÉTAPE 3 " ASSEMBLAGE DU LIT D'ENFANT EN BAS ÂGE " Ce matériel est inclus dans le LIT D'ENFANT. THIS ÉTAPE REQUIRES: B. Barre stabilisatrice (1 pièce) (A) Boulon Allen 3-1/8" (80 mm) (4 pièces) (C) Boulon Allen 9/16" (15 mm) (H) Clé...
- Page 14 ÉTAPE 4 " ASSEMBLAGE DU GARDE-CORPS" H. Clé Allen (1 pièce) CETTE ÉTAPE EXIGE : C. Boulon Allen 2-3/4" (70 mm) (2 pièces) A. Garde-corps (1 pièce) D. Boulon Allen 1-5/8" (40 mm) (1 pièce) E. Rondelle élastique (3 pièces) ÉTAPE 4 FIG.7.
