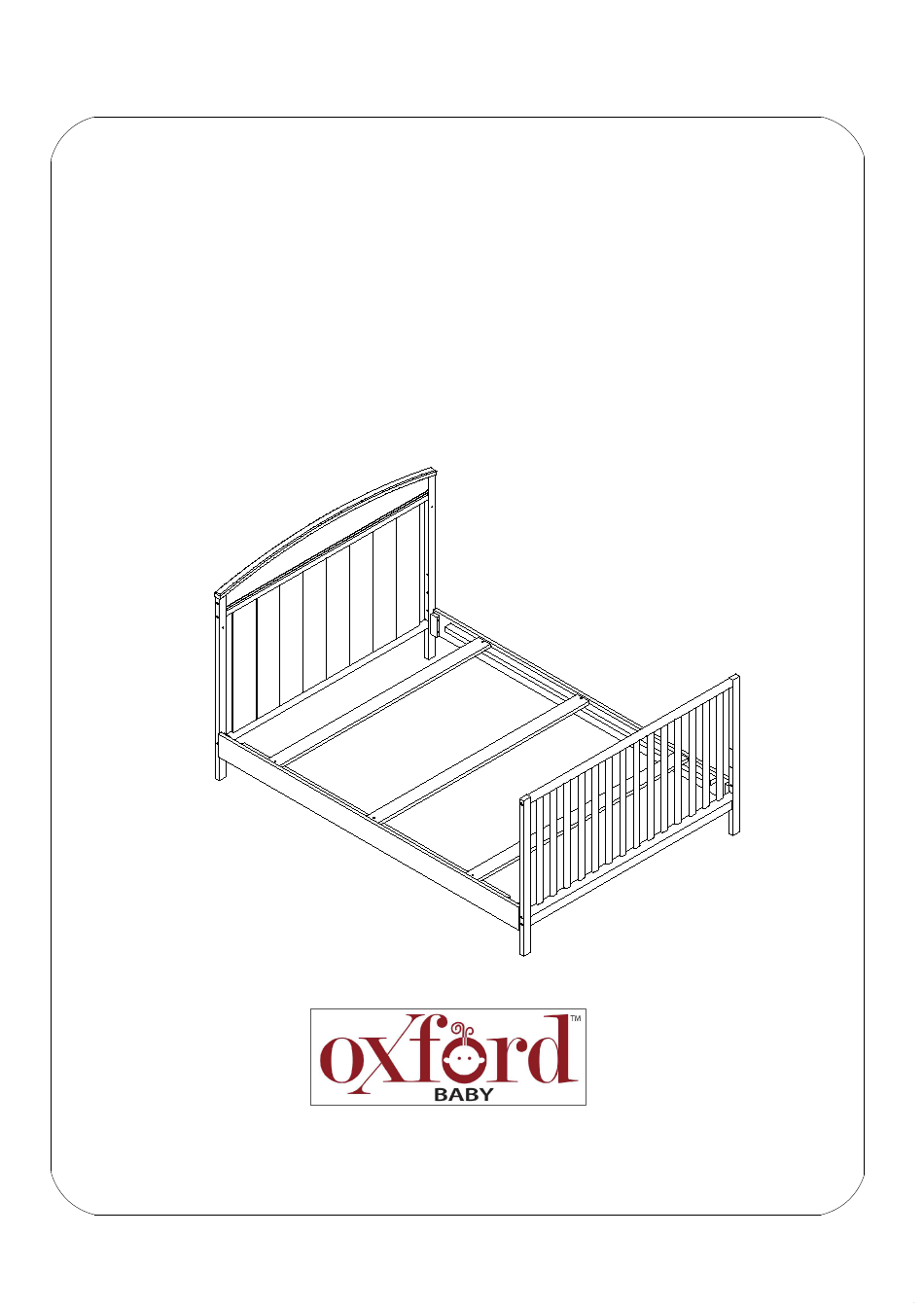

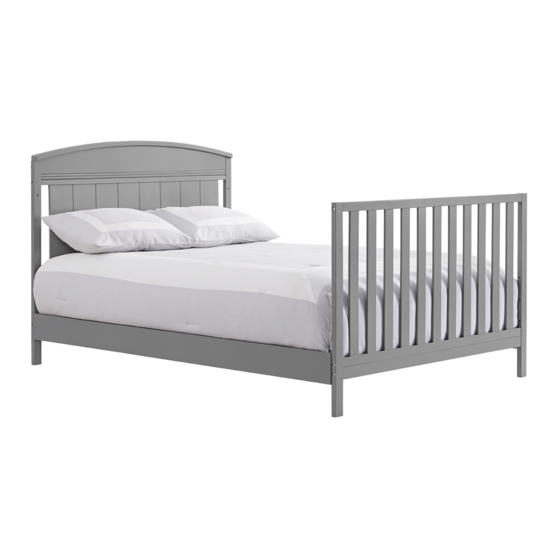

- Page 1 ASSEMBLY INSTRUCTIONS for Full Bed Conversion Kit PEARSON CRIB & CHANGER Model #49588 "RECOMMENDATION: We recommend the use of a Bunkie Board or box spring under a mattress for this conversion kit. 120-49588-V-01 1 of 7...
-
Page 2: Instructions De Montage
INSTRUCTIONS DE MONTAGE pour kit de conversion de lit complet LIT D'ENFANT PEARSON ET TABLE À LANGER Modèle n° #49588 "RECOMMANDATION : nous recommandons l'utilisation d'un cadre à lattes ou d'unsommier sous le matelas pour ce lit complet." 120-49588-V-01 1 sur 7... -
Page 3: Outils Nécessaires
Merci pour votre achat ! Retirez toutes les pièces et le matériel de la boîte et posez-les sur une surface de travail recouverte de moquette Ne jetez aucun contenu avant la fin du montage. Familiarisez-vous avec toutes les pièces et les schémas pour faciliter le montage de votre lit d'enfant. OUTILS NÉCESSAIRES: CLÉ... - Page 4 ÉTAPE 1 " DÉSINSTALLER LA TÊTE DE LIT" CETTE ÉTAPE EXIGE : (H) Clé Allen (1 pièce) FIG 1 ÉTAPE 1. Désinstaller la tête de lit du lit de enfant par dévissement (3 pièces) boulon Allen (a. 80 mm), (2 pièces), boulon Allen (b.
- Page 5 ÉTAPE 2 " DÉSINSTALLER LE PIED DE LIT" CETTE ÉTAPE EXIGE : (H) Clé Allen (1 pièce) FIG 2 ÉTAPE 2. Désinstaller le pied de lit du lit de enfant par dévissage (2 pièces) Boulon Allen (a. 80 mm), (1 pièce) Boulon Allen (c.
- Page 6 ÉTAPE 3 " MONTAGE DE LA TÊTE DE LIT ET DU PIED DE LIT" CETTE ÉTAPE EXIGE : (H) Clé Allen (1 pièce) C. Poteau arrière droit (1 pièce) D. Poteau avant droit (1 pièce) FIG 3 FIG 4 ÉTAPE 3. - Assemblage de la tête de lit désinstallée avec poteau arrière droit (C) en utilisant le boulon Allen (a), la rondelle à...
- Page 7 ÉTAPE 4 "MONTAGE DE LA TÊTE DE LIT ET DU PIED DE LIT" CETTE ÉTAPE EXIGE : (H) Clé Allen (2 pièces) Tête de lit (1 pièce) Pied de lit (1 pièce) A. Rail (2 pièces) (K) Rondelle à ressort (8 pièces) (J) Boulons Allen 2"...
- Page 8 ÉTAPE 5 "MONTAGE DES LATTES" CETTE ÉTAPE EXIGE: (H) Clé Allen (2 pièces) TOURNEVIS (non inclus) B. Lattes (3 pièces) (G) Écrou 9/16" (16 mm) (2 pièces) (E) Boulons Allen 9/16" (15 mm) (2 pièces) (F) Vis 1-1/8" (30 mm) (6 pièces) ÉTAPE 3 ÉTAPE 2 ÉTAPE 5.1:...
-
Page 9: Tools Required
Thank you for your purchase! Remove all parts and hardware from the box and lay on a carpeted or scratch -free work surface. Do not dispose of any contents until assembly is completed. Familiarize yourself with all exhibits and diagrams to facilitate the assembly of your crib. TOOLS REQUIRED: ALLEN KEY (Included) SCREW DRIVER (Not Included) - Page 10 STEP 1 " UNINSTALL HEADBOARD" THIS STEP REQUIRES : (H) Allen key (1 pc) FIG 1 STEP 1. Uninstall headboard from the crib by unscrewing (3 pcs) Allen bolt (a. 80 mm), (2 pcs) Allen bolt (b. 60 mm) and (1 pc) Allen botl (g. 15 mm) as shown in FIG.1. Keep for reuse. 120-49588-V-01 3 of 7...
- Page 11 STEP 2 " UNINSTALL FOOTBOARD" THIS STEP REQUIRES : (H) Allen key (1 pc) FIG 2 STEP 2. Uninstall footboard from the crib by unscrewing (2 pcs) Allen bolt (a. 80 mm), (1 pc) Allen bolt (c. 50 mm) , (2 pcs) Allen bolt (d.
- Page 12 STEP 3 " ASSEMBLY OF HEADBOARD AND FOOTBOARD" THIS STEP REQUIRES : (H) Allen key (1 pc) C. Right back post (1 pc) D. Right front post (1 pc) FIG 3 FIG 4 STEP 3. - Assembly uninstalled headboard with Right back post (C) by using Allen bolt (a), Spring washer (k) and Barrel nut (j) as shown in FIG.3.
- Page 13 STEP 4 " ASSEMBLY OF HEADBOARD AND FOOTBOARD" THIS STEP REQUIRES : (H) Allen key (1 pc) Head Board (1 pc) Foot Board (1 pc) A. Rail (2 pcs) (K) Spring washer (8 pcs) (J) Allenbolt 2" (50 mm) (8 pcs) STEP 1.
- Page 14 STEP 5 " ASSEMBLY OF SLATS" THIS STEP REQUIRES : (H) Allen key (2 pcs) SCREW DRIVER (Not Included) B. Slat (3 pcs) (G) Nut 9/16" (16 mm) (2 pcs) (F) Screw 1-1/8"(30 mm) (6 pcs) (E) AllenBolt 9/16" (15 mm) (2 pcs) STEP 3 STEP 2 STEP 5.1:...
