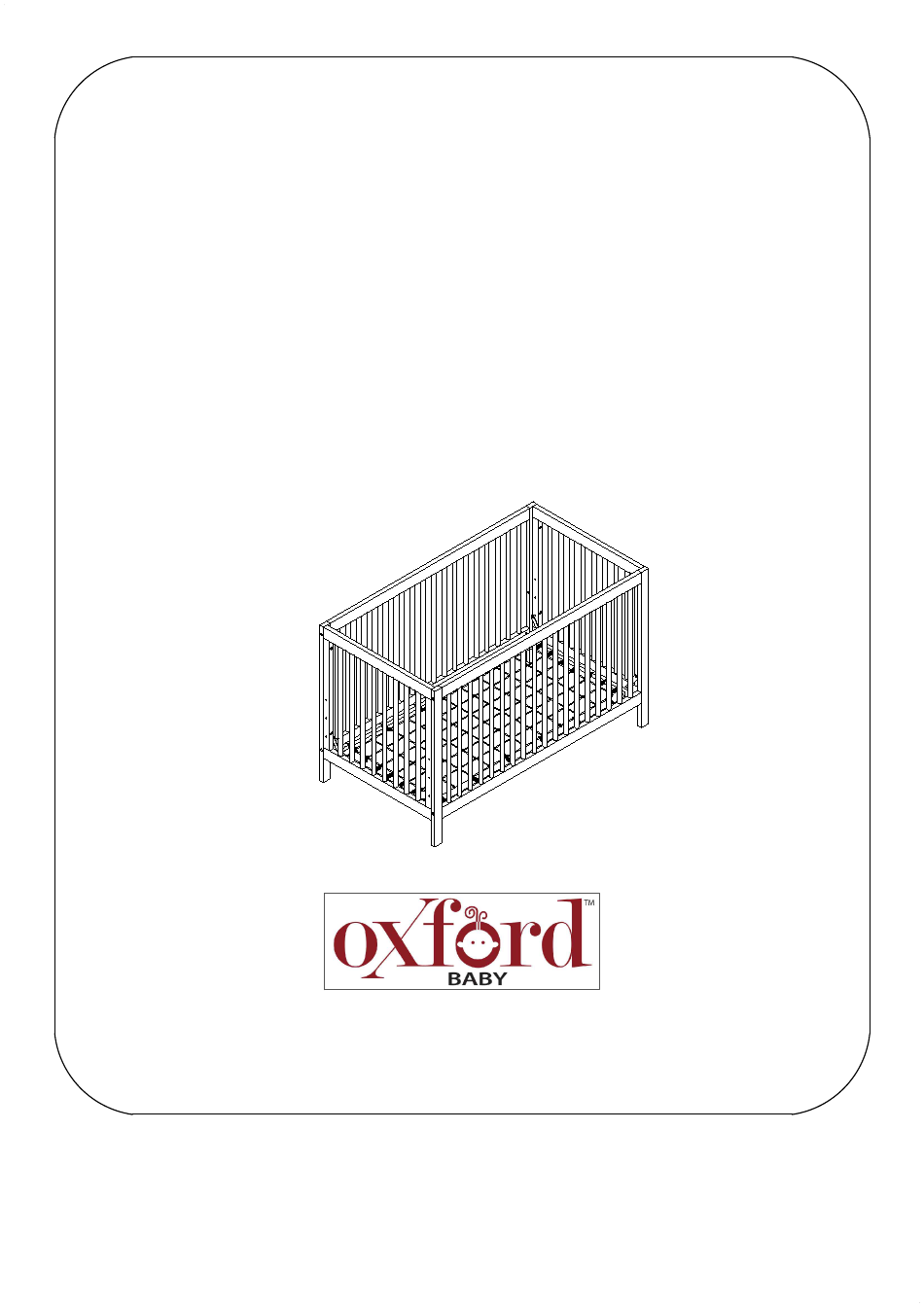

ASSEMBLY INSTRUCTIONS
for island crib

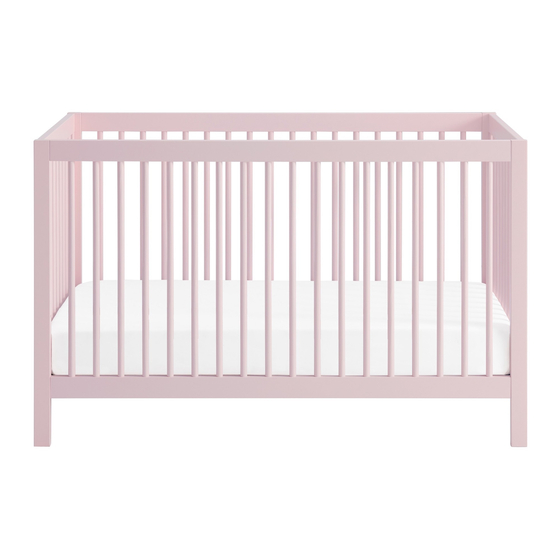

ESSENTIAL 4 IN 1 CONVERTIBLE
ISLAND CRIB
Model #12413
GUARDRAIL and CONVERSION KIT sold separately.
Please contact retailer
THIS PRODUCT CONFORMS TO THE APPLICABLE SECTION OF PUBLIC LAW 110-314
AND COMPLIES WITH THE REQUIREMENTS STATED IN 16 CFR 1219 AND 16 CFR 1217
(WHEN ESSENTIAL GUARDRAIL IS USED).
1 of 6
120-12413-V-01
Advertisement
Related Manuals for OXFORD BABY ESSENTIAL 12413
Summary of Contents for OXFORD BABY ESSENTIAL 12413
- Page 1 ASSEMBLY INSTRUCTIONS for island crib ESSENTIAL 4 IN 1 CONVERTIBLE ISLAND CRIB Model #12413 GUARDRAIL and CONVERSION KIT sold separately. Please contact retailer THIS PRODUCT CONFORMS TO THE APPLICABLE SECTION OF PUBLIC LAW 110-314 AND COMPLIES WITH THE REQUIREMENTS STATED IN 16 CFR 1219 AND 16 CFR 1217 (WHEN ESSENTIAL GUARDRAIL IS USED).
-
Page 2: Tools Required
Thank you for your purchase! Remove all parts and hardware from the box and lay on a carpeted or scratch -free work surface. Do not dispose of any contents until assembly is completed. Familiarize yourself with all exhibits and diagrams to facilitate the assembly of your crib. TOOLS REQUIRED: ALLEN KEY (included) Screwdriver (not included) - Page 3 TOOLS REQUIRED: ALLEN KEY (included) Screwdriver (not included) HARDWARE (A) Allenbolt 3-1/8" (80 mm) (8 pcs) (B) Allenbolt 1-3/4" (45 mm) (8 pcs) (C) Allenbolt 9/16" (15 mm) (4 pcs) (D) Nut 5/8" (16 mm) (4 pcs) (E) Spring washer (16 pcs) (F) Dowel Ø10x40mm (4 pcs) (G) Barrel nut (8 pcs) (H) Allen key (2 pcs) (length may vary)
- Page 4 STEP 1 "ASSEMBLY OF HEADBOARD AND FOOTBOARD" (H) Allen key (1 pc) (A) Allenbolt 3-1/8" (80 mm) (8 pcs) THIS STEP REQUIRES : 1. Headboard/Footboard (2 pcs) 2. Right post (2 pcs) 3. Left post (2 pcs) (E) Spring washer (8 pcs) (G) Barrel nut (8 pcs) (F) Dowel Ø10x40 mm (4 pcs) STEP 1 :...
- Page 5 STEP 2 "ASSEMBLY OF SIDEBOARD" THIS STEP REQUIRES : (H) Allen key (1 pc) (B) Allenbolt 1-3/4" (45 mm) (8 pcs) 4. Right sideboard (1 pc) 5. Left side board (1 pc) (E) Spring washer (8 pcs) FACE INSIDE RIGHT INSIDE STEP 2 : - Assembly the Sideboard (L&R) (5) (4) to the hole on post (L&R) by Allen bolt (B), Spring washer (E).
- Page 6 STEP 3 "SPRING INSTALLATION" THIS STEP REQUIRES : (C) Allenbolt 9/16" )15 mm) (4 pcs) (D) Nut 5/8" (16 mm) (4 pcs) 6. Mattress spring (1 pc) (H) Allen key (1 pc) FIG.1. FACE Lowest position FIG.2. Highest position FIG.3. Middle position Lowest...
- Page 7 “CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27 1/4 INCHES (69 CM) BY 51 5/8 INCHES (131 CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15 CM). THE DIMENSIONS OF THE MATTRESS SHALL BE TAKEN FROM SEAM TO SEAM OR EDGE TO EDGE WHERE APPROPRIATE.”...
- Page 8 ! WARNING! • IF REFINISHING, USE A NON-TOXIC FINISH SPECIFIED FOR CHILDREN'S PRODUCTS. • FOLLOW WARNINGS ON ALL PRODUCTS IN A CRIB. UPON COMPLETION OF ASSEMBLY, BE SURE ALL SCREWS, BOLTS AND FASTENING DEVICES HAVE BEEN SECURELY TIGHTENED. A FREQUENT CHECK SHOULD BE MADE. •...
-
Page 9: Instructions De Montage
INSTRUCTIONS DE MONTAGE pour lit d'enfant island convertible LIT D'ENFANT ESSENTIAL CONVERTIBLE 4 EN 1 Modèle n° 12413 GARDE-CORPS et KIT DE CONVERSION DE LIT COMPLET vendus séparément. Veuillez contacter le détaillant. CE PRODUIT EST CONFORME À L'ARTICLE APPLICABLE DE LA LOI PUBLIQUE 110-314 ET CONFORME AUX EXIGENCES DÉCRITES DANS LES 16 CFR 1219 ET 16 CFR 1217 (QUAND LE GARDE-CORPS ESSENTIAL EST UTILISÉ). -
Page 10: Outils Nécessaires
Merci pour votre achat ! Retirez toutes les pièces et le matériel de la bo ît e et posez-les sur une surface de travaile recouverte de moquette. Ne jetez aucun contenu avant la fin du montage. Familiarisez-vous avec toutes les pièces et les shémas pour faciliter le montage de votre lit d'enfant. OUTILS NÉCESSAIRES: CLÉ... - Page 11 OUTILS NÉCESSAIRES: CLÉ ALLEN (inclus) TOURNEVIS (non inclus) ÉLÉMENTS (A) Boulon Allen 3-1/8" (80 mm) (8 pièces) (B) Boulon Allen 1-3/4" (45 mm) (8 pièces) (C) Boulon Allen 9/16" (15 mm) (4 pièces) (D) Écrou 5/8" (16 mm) (4 pièces) (E) Rondelle à...
- Page 12 ÉTAPE 1 "ASSEMBLAGE DU TÊTE DE LIT ET PIED DE LIT" (H) Clé Allen (1 pièce) (A) Boulon Allen 3-1/8" (80 mm) (8 pièces) CETTE ÉTAPE EXIGE : 1. Tête/Pied de lit (2 pièces) 2. Poteau droit (2 pièces) (F) Cheville Ø10x40 mm (G) Écrou de canon 3.
- Page 13 ÉTAPE 2 "ASSEMBLAGE DU PANNEAU LATÉRAL" (H) Clé Allen (1 pièce) CETTE ÉTAPE EXIGE : (B) Boulon Allen 1-3/4" (45 mm) (8 pièces) 4. Panneau latéral droit (1 pièce) 5. Panneau latéral gauche (1 pièce) (E) Rondelle à ressort (8 pièces) FACE/AVANT INSIDE/INTERIEUR RIGHT/DROIT...
- Page 14 ÉTAPE 3 "INSTALLATION DE RESSORTS DE MATELAS" CETTE ÉTAPE EXIGE : (C) Boulon Allen 9/16" )15 mm) (4 pièces) (D) Écrou 5/8" (16 mm) (4 pièces) 6. Ressorts de matelas (1 pièce) (H) Clé Allen (1 pièce) FIG.1. FACE/VISAGE TOP/HAUT Position la plus basse...
- Page 15 "MISE EN GARDE: TOUT MATELAS UTILISÉ AVEC CE LIT DE BÉBÉ DOIT MESURER AU MOINS 27 - 1/4 POUCES ( 69 CM ) PAR 51 - 5/8 POUCES ( 131 CM ) AVEC UNE ÉPAISSEUR QUI NE DÉPASSE PAS 6 POUCES ( 15 CM ).
- Page 16 ! MISE EN GARDE ! • SI VOUS SOUHAITEZ VERNIR LE LIT, SERVEZ-VOUS D'UN VERNI NON-TOXIQUE CONÇU POUR LES PRODUITS POUR ENFANTS. • DANS UN LIT DE BÉBÉ RESPECTER LES AVERTISSEMENTS FOURNIS SUR TOUS LES PRODUITS. UNE FOIS L'ASSEMBLAGE TERMINÉ, ASSUREZ-VOUS QUE TOUTES LES VIS, LES BOULONS ET LES MÉCANISMES D'ATTACHE, SOIENT CORRECTEMENT VISSÉS.
