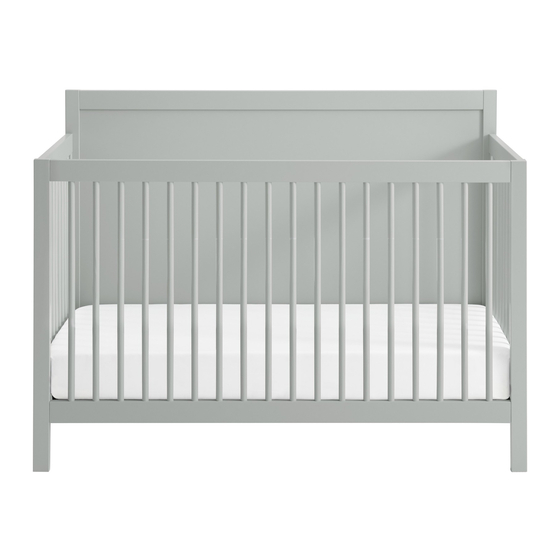

OXFORD BABY ESSENTIAL 12411 Assembly Instruction Manual

4 in 1 convertible cribwith panel headboard
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

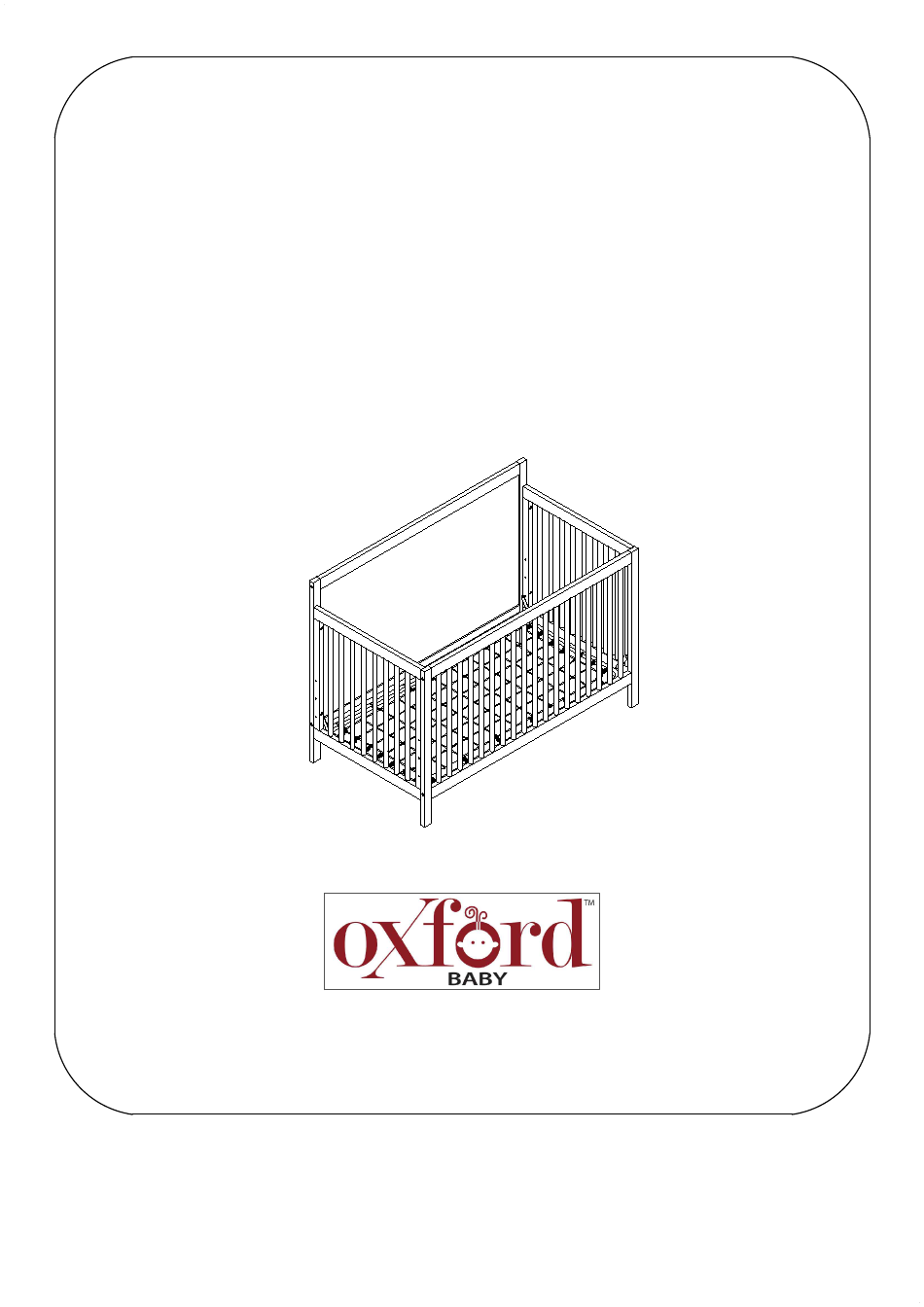

ASSEMBLY INSTRUCTIONS
for full crib
ESSENTIAL 4 IN 1 CONVERTIBLE CRIB
WITH PANEL HEADBOARD
Model #12411
GUARDRAIL and CONVERSION KIT sold separately.
Please contact retailer
THIS PRODUCT CONFORMS TO THE APPLICABLE SECTION OF PUBLIC LAW 110-314
AND COMPLIES WITH THE REQUIREMENTS STATED IN 16 CFR 1219 AND 16 CFR 1217
(WHEN ESSENTIAL GUARDRAIL IS USED).
1 of 6
120-12411-V-01

Advertisement

loading
Need help?

Need help?

Do you have a question about the ESSENTIAL 12411 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for OXFORD BABY ESSENTIAL 12411

Summary of Contents for OXFORD BABY ESSENTIAL 12411

  • Page 1 ASSEMBLY INSTRUCTIONS for full crib ESSENTIAL 4 IN 1 CONVERTIBLE CRIB WITH PANEL HEADBOARD Model #12411 GUARDRAIL and CONVERSION KIT sold separately. Please contact retailer THIS PRODUCT CONFORMS TO THE APPLICABLE SECTION OF PUBLIC LAW 110-314 AND COMPLIES WITH THE REQUIREMENTS STATED IN 16 CFR 1219 AND 16 CFR 1217 (WHEN ESSENTIAL GUARDRAIL IS USED).

  • Page 2: Tools Required

    Thank you for your purchase! Remove all parts and hardware from the box and lay on a carpeted or scratch -free work surface. Do not dispose of any contents until assembly is completed. Familiarize yourself with all exhibits and diagrams to facilitate the assembly of your crib. TOOLS REQUIRED: ALLEN KEY (included) Screwdriver (not included)
  • Page 3 TOOLS REQUIRED: ALLEN KEY (included) Screwdriver (not included) HARDWARE (A) Allenbolt 3-1/8" (80 mm) (8 pcs) (B) Allenbolt 1-3/4" (45 mm) (8 pcs) (C) Allenbolt 9/16" (15 mm) (4 pcs) (D) Nut 5/8" (16 mm) (4 pcs) (E) Spring washer (16 pcs) (F) Dowel Ø10x40mm (2 pcs) (G) Barrel nut (8 pcs) (H) Allen key (2 pcs) (length may vary)
  • Page 4 STEP 1 "ASSEMBLY OF HEADBOARD AND FOOTBOARD" (H) Allen key (1 pc) (A) Allenbolt 3-1/8" (80 mm) (8 pcs) THIS STEP REQUIRES : 1. Headboard (1 pc) 2. Headboard right post (1 pc) 3. Headboard left post (1 pc) (E) Spring washer (8 pcs) (G) Barrel nut (8 pcs) (F) Dowel Ø10x40 mm (2 pcs) 4.
  • Page 5 STEP 2 "ASSEMBLY OF SIDEBOARD" THIS STEP REQUIRES : (H) Allen key (1 pc) (B) Allenbolt 1-3/4" (45 mm) (8 pcs) 7. Right sideboard (1 pc) 8. Left sideboard (1 pc) (E) Spring washer (8 pcs) FACE INSIDE RIGHT INSIDE STEP 2 : - Assembly the Sideboard (L&R) (8) (7) to the hole on Headboard post (L&R) by Allen bolt (B), Spring washer (E).
  • Page 6 STEP 3 "SPRING INSTALLATION" THIS STEP REQUIRES : (C) Allenbolt 9/16" )15 mm) (4 pcs) (D) Nut 5/8" (16 mm) (4 pcs) 9. Mattress spring (1 pc) (H) Allen key (2 pcs) FIG.1. FACE Lowest position FIG.2. Highest position Middle FIG.3.
  • Page 7 “CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27 1/4 INCHES (69 CM) BY 51 5/8 INCHES (131 CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15 CM). THE DIMENSIONS OF THE MATTRESS SHALL BE TAKEN FROM SEAM TO SEAM OR EDGE TO EDGE WHERE APPROPRIATE.”...
  • Page 8 ! WARNING! • IF REFINISHING, USE A NON-TOXIC FINISH SPECIFIED FOR CHILDREN'S PRODUCTS. • FOLLOW WARNINGS ON ALL PRODUCTS IN A CRIB. UPON COMPLETION OF ASSEMBLY, BE SURE ALL SCREWS, BOLTS AND FASTENING DEVICES HAVE BEEN SECURELY TIGHTENED. A FREQUENT CHECK SHOULD BE MADE. •...

  • Page 9: Instructions De Montage

    INSTRUCTIONS DE MONTAGE pour lit d'enfant convertible LIT D'ENFANT ESSENTIAL CONVERTIBLE 4 EN 1 AVEC TÊTE DE LIT À PANNEAU Modèle n° 12411 GARDE-CORPS et KIT DE CONVERSION DE LIT COMPLET vendus séparément. Veuillez contacter le détaillant. CE PRODUIT EST CONFORME À L'ARTICLE APPLICABLE DE LA LOI PUBLIQUE 110-314 ET CONFORME AUX EXIGENCES DÉCRITES DANS LES 16 CFR 1219 ET 16 CFR 1217 (QUAND LE GARDE-CORPS ESSENTIAL EST UTILISÉ).

  • Page 10: Outils Nécessaires

    Merci pour votre achat ! Retirez toutes les pièces et le matériel de la bo ît e et posez-les sur une surface de travaile recouverte de moquette. Ne jetez aucun contenu avant la fin du montage. Familiarisez-vous avec toutes les pièces et les shémas pour faciliter le montage de votre lit d'enfant. OUTILS NÉCESSAIRES: CLÉ...
  • Page 11 OUTILS NÉCESSAIRES: CLÉ ALLEN (inclus) TOURNEVIS (non inclus) ÉLÉMENTS (A) Boulon Allen 3-1/8" (80 mm) (8 pièces) (B) Boulon Allen 1-3/4" (45 mm) (8 pièces) (C) Boulon Allen 9/16" (15 mm) (4 pièces) (D) Écrou 5/8" (16 mm) (4 pièces) (E) Rondelle à...
  • Page 12 ÉTAPE 1 "ASSEMBLAGE DU TÊTE DE LIT ET PIED DE LIT" (H) Clé Allen (1 pièce) (A) Boulon Allen 3-1/8" (80 mm) (8 pièces) CETTE ÉTAPE EXIGE : 1. Tête de lit (1 pièce) 2. Tête de lit poteau droit (1 pièce) 3.
  • Page 13 ÉTAPE 2 "ASSEMBLAGE DU PANNEAU LATÉRAL" (H) Clé Allen (1 pièce) CETTE ÉTAPE EXIGE : (B) Boulon Allen 1-3/4" (45 mm) (8 pièces) 7. Panneau latéral droit (1 pièce) 8. Panneau latéral gauche (1 pièce) (E) Rondelle à ressort (8 pièces) FACE/AVANT INSIDE/INTERIEUR RIGHT/DROIT...
  • Page 14 ÉTAPE 3 "INSTALLATION DE RESSORTS DE MATELAS" CETTE ÉTAPE EXIGE : (C) Boulon Allen 9/16" )15 mm) (4 pièces) (D) Écrou 5/8" (16 mm) (4 pièces) 9. Ressorts de matelas (1 pièce) (H) Clé Allen (2 pièces) FIG.1. FACE/VISAGE TOP/HAUT Position la plus basse...
  • Page 15 "MISE EN GARDE: TOUT MATELAS UTILISÉ AVEC CE LIT DE BÉBÉ DOIT MESURER AU MOINS 27 - 1/4 POUCES ( 69 CM ) PAR 51 - 5/8 POUCES ( 131 CM ) AVEC UNE ÉPAISSEUR QUI NE DÉPASSE PAS 6 POUCES ( 15 CM ).
  • Page 16 ! MISE EN GARDE ! • SI VOUS SOUHAITEZ VERNIR LE LIT, SERVEZ-VOUS D'UN VERNI NON-TOXIQUE CONÇU POUR LES PRODUITS POUR ENFANTS. • DANS UN LIT DE BÉBÉ RESPECTER LES AVERTISSEMENTS FOURNIS SUR TOUS LES PRODUITS. UNE FOIS L'ASSEMBLAGE TERMINÉ, ASSUREZ-VOUS QUE TOUTES LES VIS, LES BOULONS ET LES MÉCANISMES D'ATTACHE, SOIENT CORRECTEMENT VISSÉS.
