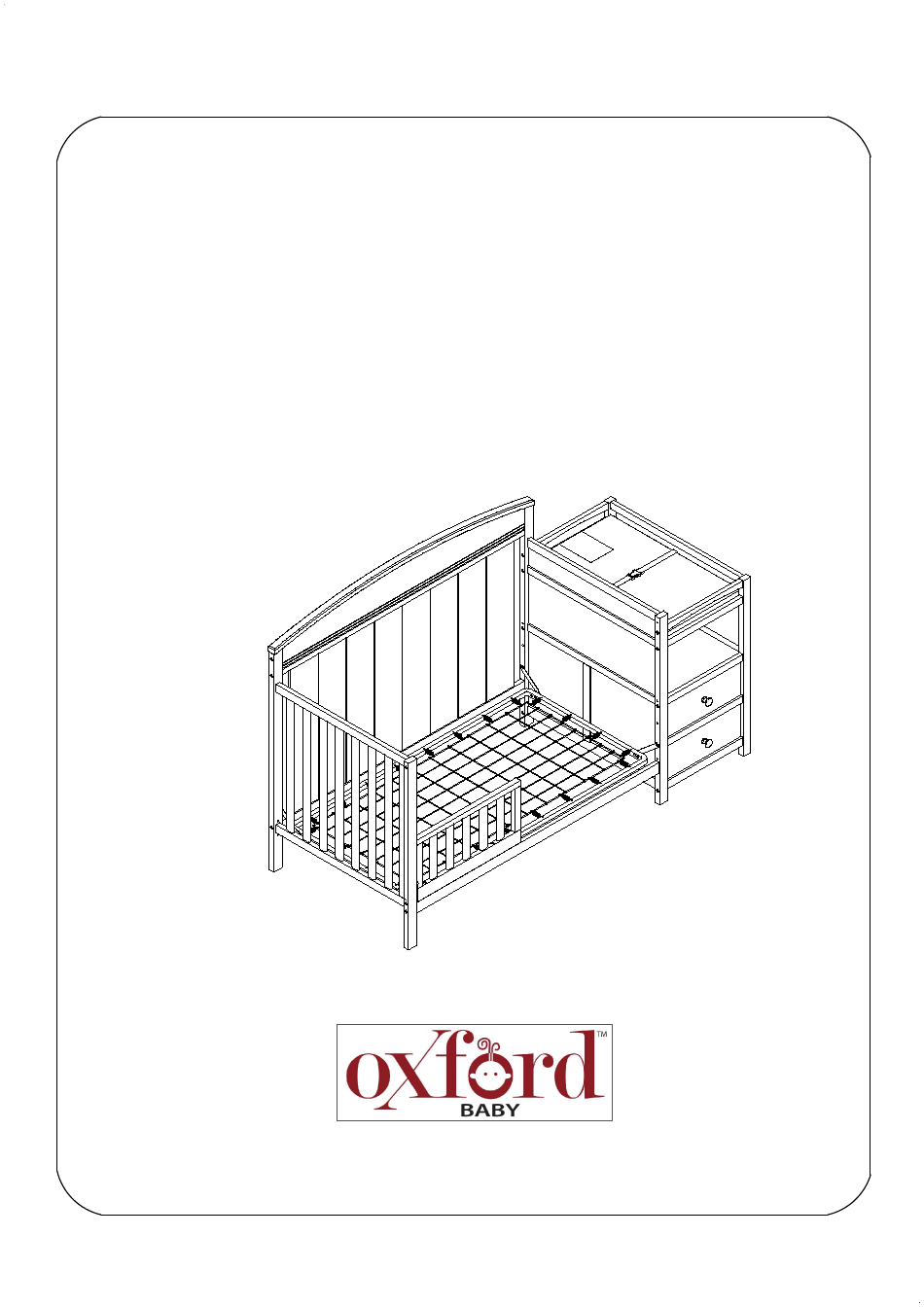

- Page 1 ASSEMBLY INSTRUCTIONS for guard rail PEARSON CRIB & CHANGER Model #49595 120-49595-V-01 1 of 5...
-
Page 2: Tools Required
(E) Allen key (1 pc) (length may vary) (C) Spring washer (3 pcs) Do not fully tighten all bolts until all parts are in place. (please add an extra 1/2 revolution to the bolts when using spring washer after tightening) 120-49595-V-01 2 of 5... - Page 3 STEP 1 " UNINSTALL FOOTBOARD FRAME" THIS STEP REQUIRES: THIS STEP REQUIRES (E) Allen key (1 pc) FIG.1 FIG 1 Remove the Crib front rail by unscrewing (4 pcs) Allen bolt. 120-49595-V-01 3 of 5...
- Page 4 - Remove the Allen bolt 9/16" (15 mm) (G) on the Mattress spring. - Move Mattress spring to the lowest position as shown in FIG.2. - Attach the Allen bolt 9/16" (15 mm) (G) on the lowest hole of crib sides. 120-49595-V-01 4 of 5...
- Page 5 Insert the Allen bolt 1-5/8" (40 mm) (D) through the hole of middle position of mattress spring in the left front post and side rail of Guardrail (A) as shown in FIG.5 Tighten all bolts with Allen key (E). Assembly complete as shown in FIG.6. Thank You! 120-49595-V-01 5 of 5...
- Page 6 ! “CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27 1/4 INCHES (69 CM) BY 51 5/8 INCHES (131 CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15 CM). THE DIMENSIONS OF THE MATTRESS SHALL BE TAKEN FROM SEAM TO SEAM OR EDGE TO EDGE WHERE APPROPRIATE.”...
- Page 7 ! WARNING ENTRAPMENT/STRANGULATION HAZARD • INFANTS HAVE DIED IN TODDLER BEDS FROM ENTRAPMENT AND STRANGULATION. • FAILURE TO FOLLOW THESE WARNINGS AND THE ASSEMBLY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. • NEVER USE BED WITH CHILDREN UNDER 15 MONTHS. •...
-
Page 8: Instructions De Montage
INSTRUCTIONS DE MONTAGE pour garde-corps LIT D'ENFANT PEARSON ET TABLE À LANGER Modèle n° 49595 120-49595-V-01 1 sur 5... -
Page 9: Outils Nécessaires
(C) Rondelle à ressort (3 pièces) Ne serrez pas complètement tous les boulons avant que toutes les pièces ne soient en place. (veuillez ajouter un 1/2 tour supplémentaire aux boulons lors de l'utilisation de rondelle à ressort après le serrage) 120-49595-V-01 2 sur 5... - Page 10 ÉTAPE 1 " DÉSINSTALLER LE BARRIÈRE AVANT DU LIT DE BÉBÉ" CETTE ÉTAPE EXIGE: CETTE ÉTAPE EXIGE (E) Clé Allen (1 pièce) FIG.1 FIG 1 Retirer le barrière avant du lit de bébé en dévissant (4 pièces) Boulon Allen. 120-49595-V-01 3 sur 5...
- Page 11 - Retirer Boulon Allen 9/16" (15 mm) (G) du support de matelas. - Placer le support de matelas dans la position la plus basse, comme indiqué à la FIG.2. - Fixez Boulon Allen 9/16" (15 mm) (G) dans le trou le plus bas. 120-49595-V-01 4 sur 5...
- Page 12 - Insérer Boulon Allen 1-5/8" (40 mm) (D) dans le trou situé au milieu du sommier dans le support du montant avant gauche etle rail latéral de garde-corps (A), comme indiqué à la FIG.5 - Serrer toutes les vis à l'aide de la clé Allen (E). Assemblage terminé comme indiqué sur laFIG.6. Merci! 120-49595-V-01 5 sur 5...
- Page 13 "MISE EN GARDE: TOUT MATELAS UTILISÉ AVEC CE LIT DE BÉBÉ DOIT MESURER AU MOINS 27 - 1/4 POUCES ( 69 CM ) PAR 51 - 5/8 POUCES ( 131 CM ) AVEC UNE ÉPAISSEUR QUI NE DÉPASSE PAS 6 POUCES ( 15 CM ).
- Page 14 ! MISE EN GARDE ! • SI VOUS SOUHAITEZ VERNIR LE LIT, SERVEZ-VOUS D'UN VERNI NON-TOXIQUE CONÇU POUR LES PRODUITS POUR ENFANTS. • DANS UN LIT DE BÉBÉ RESPECTER LES AVERTISSEMENTS FOURNIS SUR TOUS LES PRODUITS. UNE FOIS L'ASSEMBLAGE TERMINÉ, ASSUREZ-VOUS QUE TOUTES LES VIS, LES BOULONS ET LES MÉCANISMES D'ATTACHE, SOIENT CORRECTEMENT VISSÉS.
