Guide de l'utilisateur

Série LTB

www.EXFO.com

Table of Contents

Need help?

Do you have a question about the LTB Series and is the answer not in the manual?

Questions and answers

Summary of Contents for EXFO LTB Series

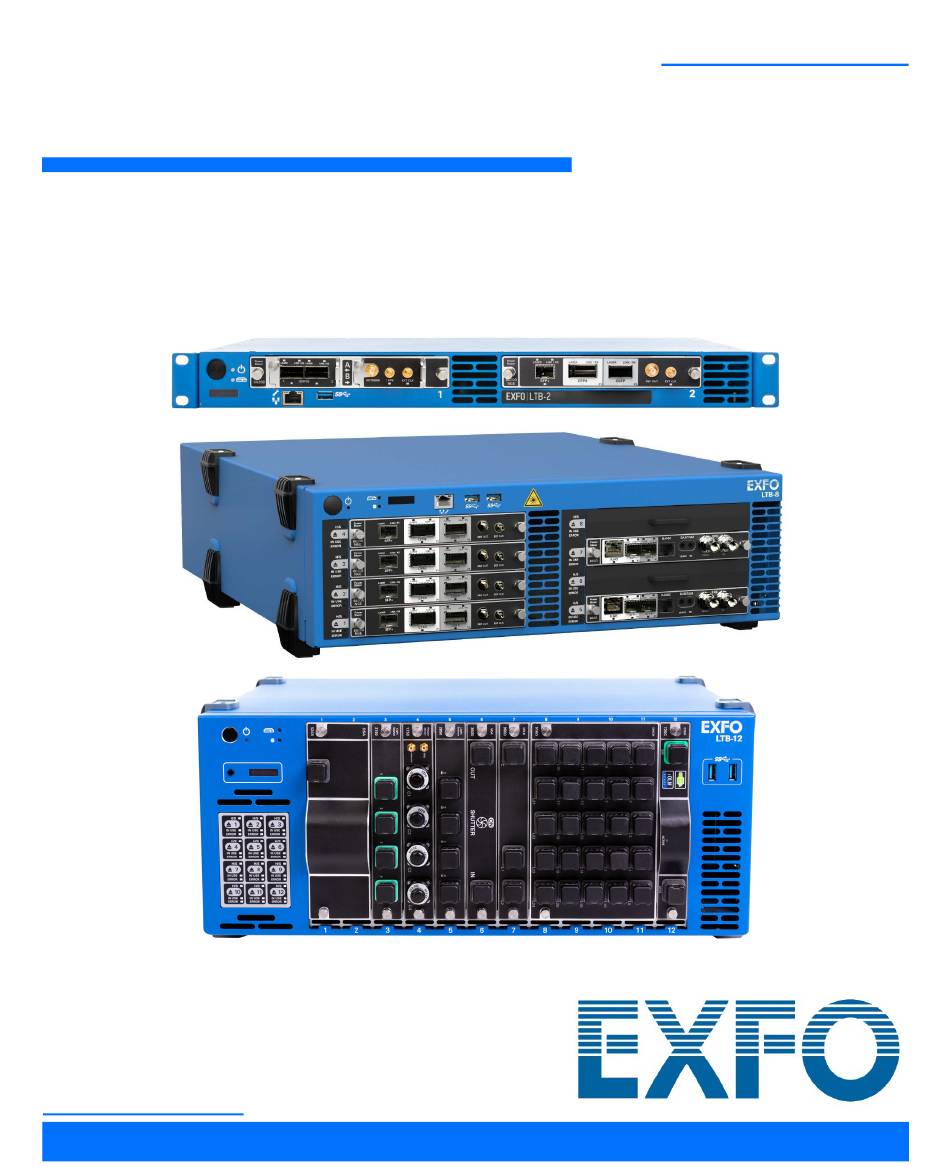

Page 1 Guide de l'utilisateur Série LTB www.EXFO.com...
Page 2 Copyright © 2016–2020 EXFO Inc. Tous droits réservés. La reproduction, le stockage dans un système d'extraction ou la transmission de tout ou partie de la présente publication, que ce soit par voie électronique, mécanique ou tout autre moyen, notamment par photocopie, enregistrement ou autre, sans l'autorisation écrite préalable d'EXFO Inc.
Page 3: Table Of Contents
Affichage et fermeture de l'application Toolbox X ..............71 Démarrage des applications de modules ................72 Comprendre les états du module ..................73 Installation ou mise à niveau des applications EXFO ............75 Activation des options logicielles ..................77 Installation de logiciel tiers sur votre appareil ...............80 Protection de votre appareil avec un logiciel antivirus ............80...
Page 4 Table des matières 4 Configuration de votre appareil ..............81 Activation ou désactivation de la connexion automatique ............81 Sélection des applications de démarrage ................86 Sélection de la langue de travail ...................88 Configuration des formats de date et d'heure ..............100 Réglage de la date, de l'heure et du fuseau horaire ............102 Configuration du comportement de Toolbox X ..............105 Configuration des options Internet ..................107 Reconfiguration des ports d'accès locaux dans les ports LAN/WAN ........110...
Page 5 Affichage de la documentation en ligne ................314 Contacter l'équipe d'assistance technique ................316 Affichage des informations système ...................317 Transport ..........................322 14 Garantie ....................323 Informations générales .......................323 Responsabilité ........................324 Exclusions ...........................324 Certification ........................325 Entretien et réparations ......................325 EXFO Centres d’entretien à travers le monde ..............327 Série LTB...
Page 6 Table des matières A Data Types ....................329 Applicable Data Types for Input—IEEE 488.2 ..............330 Applicable Data Types for Output —IEEE 488.2 ..............339 Applicable Data Types for Input—SCPI ................349 Special Numeric Values Received on Output ...............350 B IEEE 488.2 and Specific Command Reference .........351 IEEE 488.2 Commands–Quick Reference ................351 IEEE 488.2 Required Commands ..................352 Specific Commands—Quick Reference ................372...
Page 7: Informations Réglementaires
L'équipement de test et de mesure électronique n'est pas tenu de se conformer aux normes FCC partie 15 sous-partie B aux États-Unis et ICES-003 au Canada. Néanmoins, EXFO Inc. met en œuvre des efforts raisonnables pour assurer le respect des normes applicables.
Page 8 Informations réglementaires Déclaration européenne de conformité Le texte complet de la déclaration européenne de conformité est disponible à l’adresse Internet suivante : www.exfo.com/en/resources/legal-documentation. viii Série LTB...
Page 9: Présentation De L'appareil Série Ltb
LTB-8 : Windows 10 IoT Entreprise ou Windows 8.1 Pro, selon la date d'achat de l'appareil. Les appareils utilisant Windows 8.1 Pro peuvent être mis à niveau à Windows 10 IoT Enterprise en achetant une licence auprès d'EXFO. Insertion et retrait des modules sans mettre l'appareil hors tension (hot swap).
Page 10 Les modules et instruments peuvent être contrôlés localement via le logiciel Toolbox X ou à distance par GPIB (adaptateur USB vers GPIB, vendu par EXFO, requis), RS-232 ou Ethernet TCP/IP (en utilisant les commandes SCPI). Accès direct à Internet depuis votre appareil Affichage de fichiers PDF sur votre appareil Mises à...
Page 11 Présentation de l'appareil Série LTB LTB-2 LTB-2 Panneau avant Bouton de marche/arrêt Fentes pour module Port hôte USB 3.0 Port de gestion Ethernet (RJ-45) pour l'accès local (en vue de connecter un ordinateur portable à l'appareil) Écran intégré (pour informations réseau/système) Série LTB...
Page 12 Cosse de mise à la terre Ports hôte USB 3.0 Port de gestion Ethernet (RJ-45) Port Ethernet (RJ-45) (pour l'accès local) (pour connexion LAN/WAN) Note : Vous pouvez également connecter l’appareil à une alimentation CA avec l’adaptateur d’alimentation CA/CC vendu par EXFO. Série LTB...

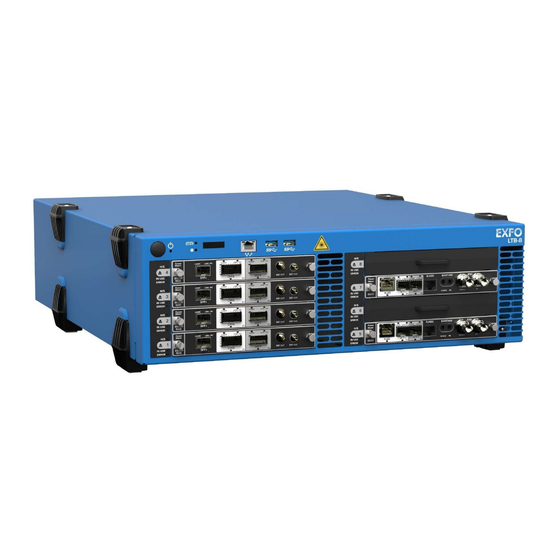

Page 13 Présentation de l'appareil Série LTB LTB-8 LTB-8 Panneau avant Bouton de marche/arrêt Écran intégré (pour informations réseau/système) Port de gestion Ethernet (RJ-45) pour l'accès local (en vue de connecter un ordinateur portable à l'appareil) Ports hôte USB 3.0 Fentes pour module Bouton d'éjection du module (un par emplacement pour module)
Page 14 Présentation de l'appareil Série LTB LTB-8 Panneau arrière Port de gestion Ethernet (RJ-45) Ports de (pour l'accès local) synchronisation et de déclenchement Port Ethernet (RJ-45) (réservés à une (pour connexion LAN/WAN) utilisation ultérieure. Voir Localisation des Disques durs remplaçables ports de synchronisation (LTB-8 uniquement) à...
Page 15 Présentation de l'appareil Série LTB LTB-12 LTB-12 Panneau avant Bouton de marche/arrêt Ports hôte USB 3.0 Écran intégré (pour informations réseau/système) avec bouton d’activation Fentes pour module Bouton d'éjection du module (un par emplacement pour module) DEL du module Série LTB...
Page 16 Présentation de l'appareil Série LTB LTB-12 Panneau arrière Port Ethernet (RJ-45) (pour connexion LAN/WAN) Port de gestion Ethernet (RJ-45) (pour l'accès local) Ports hôte USB 3.0 Cosse de mise à la terre Interrupteur principal Disques durs remplaçables Prise de courant alternatif Port pour moniteur externe (pour tous les moniteurs compatibles avec une interface VGA) Port pour moniteur externe (pour tous les moniteurs compatibles avec HDMI)
Page 17: Description Des Témoins Del
Présentation de l'appareil Série LTB Description des témoins DEL Description des témoins DEL Plusieurs témoins DEL situés sur le panneau avant de votre appareil vous fournissent des informations sur l'état de l'alimentation, du système et du module (DEL de module uniquement disponibles sur les modèles LTB-8 et LTB-12).
Page 18 (voir Informations sur la sécurité électrique à la page 22). Système Si le problème persiste, contactez EXFO. Rouge Erreur matérielle critique détectée. Il se peut que la température de la pièce où est situé...
Page 19 Présentation de l'appareil Série LTB Description des témoins DEL État Signification Allumée Des opérations de lecture ou d'écriture sont actuellement effectuées sur le disque dur. Éteinte L'appareil est éteint ou aucune opération de Disque dur lecture ou d'écriture n'est actuellement effectuée sur le disque dur.
Page 20 Présentation de l'appareil Série LTB Description des témoins DEL État Signification ERREUR Rouge La température détectée du module (une DEL par correspondant est trop élevée. Ceci emplacement de pourrait entraîner l'arrêt thermique du module) module en l'absence de mesure de réduction de la température.
Page 21: Description Des Boutons De Fonction
Présentation de l'appareil Série LTB Description des boutons de fonction Description des boutons de fonction Votre appareil est muni de boutons de fonction qui vous permettent d'accéder à certaines fonctionnalités à tout instant. Le tableau ci-dessous présente un aperçu de leur fonction. Bouton Signification Met votre appareil sous et hors tension.
Page 22: Enregistrement Du Produit
Présentation de l'appareil Série LTB Enregistrement du produit Enregistrement du produit Vous pouvez maintenant enregistrer vos nouveaux produits EXFO en ligne ou directement depuis votre appareil (si ce dernier est connecté à Internet) et bénéficier de toutes les opportunités possibles d'optimisation des performances.
Page 23: Conventions
Présentation de l'appareil Série LTB Conventions Conventions Avant d'utiliser le produit décrit dans le présent guide, vous devez connaître les conventions suivantes : VERTISSEMENT Indique un danger potentiel susceptible d'entraîner la mort ou des blessures graves. Ne poursuivez pas l'opération à moins d'avoir compris les conditions requises et de les respecter.
Page 25: Informations Relatives À La Sécurité
équipement peut être compromise. VERTISSEMENT Veuillez utiliser uniquement des accessoires conçus pour votre appareil et agréés par EXFO. Veuillez vous référer aux caractéristiques techniques ou contacter EXFO pour obtenir une liste complète des accessoires disponibles pour votre appareil. Série LTB...
Page 26 Informations relatives à la sécurité MPORTANT Reportez-vous à la documentation fournie par les fabricants des accessoires utilisés avec votre produit EXFO. Elle peut contenir des conditions environnementales et/ou d'exploitation qui restreignent leur utilisation. MPORTANT Lorsque vous apercevez le symbole suivant sur votre appareil référez-vous impérativement aux instructions de la documentation...
Page 27: Autres Symboles De Sécurité Sur Votre Appareil
Informations relatives à la sécurité Autres symboles de sécurité sur votre appareil Autres symboles de sécurité sur votre appareil Un ou plusieurs des symboles suivants peuvent également apparaître sur votre appareil. Symbole Signification Courant continu Courant alternatif L'appareil est équipé d'une borne de terre (masse). L'appareil est équipé...
Page 28: Renseignements Relatifs À La Sécurité Laser
Informations relatives à la sécurité Renseignements relatifs à la sécurité laser Renseignements relatifs à la sécurité laser LTB-2/LTB-12 Votre instrument est conforme aux normes IEC 60825-1: 2014. VERTISSEMENT Regarder la sortie laser avec des instruments optiques télescopiques (par exemple des télescopes et des jumelles) peut provoquer des lésions oculaires.
Page 29 Informations relatives à la sécurité Renseignements relatifs à la sécurité laser LTB-8 Votre instrument est conforme aux normes IEC 60825-1: 2007 et 2014. VERTISSEMENT (IEC 60825-1: 2007) L’observation de la sortie laser avec certains appareils optiques conçus pour une utilisation à distance (télescopes et jumelles, par exemple) peut présenter un risque pour les yeux.
Page 30: Informations Sur La Sécurité Électrique
LTB-2 : Si vous comptez connecter votre appareil à l'alimentation secteur, utilisez uniquement un adaptateur c.a./c.c. référencé et certifié fourni par EXFO avec votre appareil. Il assure une isolation renforcée entre le primaire et le secondaire, et est adapté au pays dans lequel l'appareil est vendu.
Page 31 Informations relatives à la sécurité Informations sur la sécurité électrique VERTISSEMENT Utilisez cet appareil en intérieur uniquement. Ne retirez pas les protections de l'appareil pendant son fonctionnement. La manipulation d'un appareil électrique à proximité d'émanations ou de gaz inflammables présente un risque de sécurité...
Page 32 Informations relatives à la sécurité Informations sur la sécurité électrique ISE EN GARDE Placez l'appareil de manière à ce que l'air puisse circuler librement autour. LTB-2 Caractéristiques nominales Température Fonctionnement appareil connecté à l’alimentation c.c. : –5 °C à 40 °C (23 °F à...
Page 33 Informations relatives à la sécurité Informations sur la sécurité électrique LTB-8/LTB-12 Caractéristiques nominales Température Fonctionnement 0 °C à 40 °C (32 °F à 104 °F) Stockage –40 °C à 70 °C (–40 °F à 158 °F) Humidité relative 0 % à 95 % sans condensation Altitude maximale de 2000 m (6562 pi) fonctionnement...
Page 34: Gestion Automatique De La Vitesse De Ventilation
Informations relatives à la sécurité Gestion automatique de la vitesse de ventilation Gestion automatique de la vitesse de ventilation Votre appareil détermine la vitesse de ventilation la plus adaptée aux besoins en matière d'alimentation et au type de modules utilisés. MPORTANT La vitesse de ventilation est toujours déterminée de façon à...
Page 35: Prise En Main De Votre Appareil
Prise en main de votre appareil Selon vos besoins, vous pouvez utiliser votre appareil sur une table (Utiliser votre appareil sur une table à la page 27) ou placé dans un rack (voir Installation de votre appareil dans un rack à la page 31). Utiliser votre appareil sur une table Les appareils LTB-8 sont livrés avec des pare-chocs déjà...
Page 36 Prise en main de votre appareil Utiliser votre appareil sur une table Quatre appareils au maximum (appareils LTB-8 sur l’illustration) VERTISSEMENT Les pare-chocs des appareils LTB-8 et du LTB-12 permettent d'empiler correctement les appareils les uns sur les autres lorsqu'ils sont utilisés sur une table. Si vous le souhaitez, vous pouvez empiler une combinaison d’appareils LTB-8 et LTB-12 (total de quatre appareils au maximum).
Page 37 Prise en main de votre appareil Utiliser votre appareil sur une table ISE EN GARDE Il est conseillé de retirer tous les modules de l’appareil avant d'installer les pare-chocs (ou les pieds). Dans le cas contraire, ils pourraient être endommagés ou leur étalonnage pourrait être affecté...
Page 38 Prise en main de votre appareil Utiliser votre appareil sur une table Pour mettre en place les pare-chocs sur votre appareil LTB-8 ou LTB-12 : 1. Vérifiez que les pièces en mousse sont bien fixées sur quatre des pare-chocs. Il s’agit des pare-chocs destinés au panneau inférieur de l’appareil.
Page 39: Installation De Votre Appareil Dans Un Rack
Prise en main de votre appareil Installation de votre appareil dans un rack Installation de votre appareil dans un rack Le tableau ci-dessous indique les exigences d'installation pour votre modèle spécifique de Série LTB. Espace Espace vertical Largeurs minimum pour Espace minimum minimum dans le Appareil...
Page 40 Prise en main de votre appareil Installation de votre appareil dans un rack Espace Espace vertical Largeurs minimum pour Espace minimum minimum dans le Appareil de rack la ventilation pour l’entrée gauche rack pour insérer compatibles avant et arrière de l’appareil l’appareil de l’appareil LTB-12...
Page 41 Manipulez l'appareil avec précaution. Vous pouvez utiliser un mécanisme de levage lors de l'installation. MPORTANT Pour laisser les ports avant USB et de gestion libres à des fins d’opérations d’entretien éventuelles, EXFO recommande de garder toutes les connexions non optiques au dos de l’appareil. Série LTB...
Page 42 Prise en main de votre appareil Installation de votre appareil dans un rack Pour installer votre appareil LTB-2 dans un rack : 1. Assurez-vous que votre appareil est hors tension. ISE EN GARDE Il est conseillé de retirer tous les modules de l’appareil avant de l'installer dans un rack.
Page 43 Pour relier l'appareil à la terre correctement, vous devez vous assurer qu'il n’y a pas de contact de métal-à-métal entre le rack et le matériel de fixation. Pour cette raison, EXFO recommande d’utiliser des vis autotaraudeuses, des rondelles de verrouillage éventail (à denture), ou matériel similaire qui enlève la peinture ou tout revêtement non...
Page 44 Prise en main de votre appareil Installation de votre appareil dans un rack Pour installer votre appareil LTB-8/LTB-12 dans un rack : 1. Assurez-vous que votre appareil est hors tension. 2. Retirez les pare-chocs de votre appareil en dévissant les vis supérieures et inférieures.
Page 45 Prise en main de votre appareil Installation de votre appareil dans un rack 3. Placez le premier panneau de montage contre l'un des côtés de l'appareil de manière à ce que son bord en saillie ne couvre pas l'arrivée d'air et que vous puissiez voir les orifices pour les vis sur le panneau latéral.
Page 46 Prise en main de votre appareil Installation de votre appareil dans un rack 4. Fixez le panneau de montage à l'aide de quatre vis fournies avec le kit du panneau de montage. ISE EN GARDE Les vis utilisées pour les pare-chocs ne parviendront pas à fixer les panneaux de montage.
Page 47: Relier Votre Appareil À La Terre
Prise en main de votre appareil Relier votre appareil à la terre Relier votre appareil à la terre Cette section présente des informations qui s’appliquent à tous les modèles de Série LTB, ainsi que des informations spécifiques à chacun des modèles. VERTISSEMENT Tout le câblage et toutes les installations doivent être conformes aux codes de la construction et aux codes électriques locaux admis...
Page 48 Prise en main de votre appareil Relier votre appareil à la terre Pour relier l'appareil à la terre : 1. Retirez les deux vis Phillips et la cosse de mise à la terre du panneau arrière de l'appareil. LTB-2 LTB-8 Série LTB...
Page 49 Prise en main de votre appareil Relier votre appareil à la terre LTB-12 2. Préparez le fil de mise à la terre (pour le LTB-2 : #6 AWG, vert ; pour le LTB-8/LTB-12 : minimum 12 AWG, vert), et fixez l’une de ses extrémités à...
Page 50: Connexion D'un Appareil De Contrôle Aux Relais À Contacts Secs (Ltb-2 Et Ltb-8 Uniquement)
Prise en main de votre appareil Connexion d'un appareil de contrôle aux relais à contacts secs (LTB-2 et LTB-8 uniquement) Connexion d'un appareil de contrôle aux relais à contacts secs (LTB-2 et LTB-8 uniquement) Votre appareil est équipé de relais à contacts secs qui vous permettent de connecter votre propre appareil de contrôle, si vous le souhaitez.
Page 51 Prise en main de votre appareil Connexion d'un appareil de contrôle aux relais à contacts secs (LTB-2 et LTB-8 uniquement) Pour connecter un appareil de contrôle aux relais à contacts secs de votre appareil : 1. Dévissez les deux vis qui maintiennent en place le bornier des relais à contacts secs.
Page 52 Prise en main de votre appareil Connexion d'un appareil de contrôle aux relais à contacts secs (LTB-2 et LTB-8 uniquement) 5. Connectez les fils en utilisant le diagramme ci-dessous comme guide. LTB-2 Broche 9 Broche 1 Relais de puissance Relais d'application Broche 1 - NO = Ouverte normalement Broche 7 - NO = Ouverte normalement Broche 2 - C = Courant...
Page 53 Prise en main de votre appareil Connexion d'un appareil de contrôle aux relais à contacts secs (LTB-2 et LTB-8 uniquement) LTB-8 Broche 9 Relais d'application Broche 9 - NC = Fermée normalement Broche 8 - C = Courant Broche 7 - NO = Ouverte normalement Relais de système Broche 1 Broche 6 - NC = Fermée normalement...
Page 54 Prise en main de votre appareil Connexion d'un appareil de contrôle aux relais à contacts secs (LTB-2 et LTB-8 uniquement) 7. Assurez-vous que le bornier est correctement aligné avec la baie contenant les broches. 8. Faites glisser le bornier jusqu’au fond de la baie jusqu’à la butée. 9.
Page 55: Localisation Des Ports De Synchronisation (Ltb-8 Uniquement)
Prise en main de votre appareil Localisation des ports de synchronisation (LTB-8 uniquement) Localisation des ports de synchronisation (LTB-8 uniquement) Les ports de synchronisation et de déclenchement ne sont pas pris en charge par votre appareil. Ils sont uniquement réservés à une utilisation ultérieure.
Page 56: Insertion Et Retrait De Modules De Test
Pour éviter d'endommager votre appareil, utilisez-le uniquement avec les modules approuvés par EXFO. Pour insérer un module dans l'appareil : 1. Si vous utilisez un appareil LTB-2 ou LTB-8 : Prenez le module et placez-le horizontalement de manière à...
Page 57 Prise en main de votre appareil Insertion et retrait de modules de test Si vous utilisez un appareil LTB-12 : Prenez le module et placez-le à la verticale de manière à ce que les broches de connecteur se trouvent à l'arrière.
Page 58 Prise en main de votre appareil Insertion et retrait de modules de test 4. Tournez les deux vis de fixation dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient resserrées. La plaque du module doit être dans l'alignement du panneau avant de l'appareil. Illustration avec LTB-8 Tournez la vis de fixation dans le sens des aiguilles...
Page 59 Prise en main de votre appareil Insertion et retrait de modules de test Pour retirer un module de l'appareil : 1. Dans ToolBox X, cliquez sur le bouton Si vous utilisez un appareil LTB-8 ou LTB-12, sur son panneau avant, appuyez sur le bouton correspondant au module que vous souhaitez retirer.
Page 60 Prise en main de votre appareil Insertion et retrait de modules de test 3. Tenez le module par ses côtés ou par les vis de fixation (et non PAS par les connecteurs) et extrayez-le. Note : Les vis de fixation peuvent être utilisées comme poignées pour extraire le module en toute sécurité.
Page 61: Connexion De Votre Ltb-2 À Une Source D'alimentation
Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation Connexion de votre LTB-2 à une source d'alimentation Avant de commencer à utiliser votre appareil LTB-2, vous devez le connecter à une source d’alimentation (CA ou CC). Une procédure spécifique s’applique pour chacun de ces types de sources d'alimentation.
Page 62 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation Pour connecter votre appareil à l’alimentation CC : 1. Vérifiez que l’interrupteur principal de l’appareil est en position hors tension. Panneau arrière Interrupteur principal de l’appareil en position hors tension 2.
Page 63 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation 5. Lorsque le bornier est lâche, tirez-le avec précaution vers vous pour le retirer, en exposant les connecteurs électriques. 6. Sertissez chaque fil d’alimentation (14 AWG maximum) avec une borne (virole) ou étamez chacun d’eux.
Page 64 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation 7. Appairez les fils d’alimentation avec la borne d’alimentation appropriée de chaque alimentation en respectant la polarité comme indiqué juste au-dessus du bornier. Première alimentation Seconde alimentation 8.
Page 65 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation 9. Assurez-vous que le bornier est correctement aligné avec la baie contenant les connecteurs électriques. 10. Faites glisser le bornier jusqu’au fond de la baie jusqu’à la butée. 11.
Page 66 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation Pour connecter votre appareil à l’alimentation CA : 1. Vérifiez que l’interrupteur principal de l’appareil est en position hors tension. Panneau arrière Interrupteur principal de l’appareil en position hors tension 2.
Page 67 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation 5. En cas de besoin, retirez le bornier comme suit : 5a. Dévissez les deux vis maintenant le bornier en place. 5b. Lorsque le bornier est lâche, tirez-le avec précaution vers vous pour le retirer, en exposant les connecteurs électriques.
Page 68 Prise en main de votre appareil Connexion de votre LTB-2 à une source d'alimentation 6. Assurez-vous que le connecteur de l’adaptateur d’alimentation CA/CC est correctement aligné avec la baie contenant les connecteurs électriques. 7. Faites glisser le connecteur de l’adaptateur d’alimentation CA/CC jusqu’au fond de la baie jusqu’à...
Page 69: Mise Sous Tension De Votre Appareil
Prise en main de votre appareil Mise sous tension de votre appareil Mise sous tension de votre appareil Lorsque vous mettez l'appareil sous tension pour la toute première fois, l'assistant contenant les contrats de licence et les consignes de sécurité s'affiche (voir le chapitre correspondant pour plus d'informations).
Page 70 Prise en main de votre appareil Mise sous tension de votre appareil LTB-12 3. Appuyez sur le bouton marche/arrêt. Pour savoir comment utiliser votre appareil la toute première fois, consultez la section correspondante dans cette documentation. LTB-2 Série LTB...
Page 71 Prise en main de votre appareil Mise sous tension de votre appareil LTB-8 LTB-12 Note : Après avoir procédé au tout premier démarrage de l'appareil, vous pourrez également mettre l'appareil sous/hors tension à l'aide d'Intel Active Management Technology – AMT (voir la section expliquant comment utiliser Intel AMT).
Page 72: Mise Hors Tension De Votre Appareil
Prise en main de votre appareil Mise hors tension de votre appareil Mise hors tension de votre appareil Votre appareil s'éteint lorsque vous appuyez sur le bouton d'alimentation. Il effectuera une routine de redémarrage complète la prochaine fois que vous l'utiliserez, et démarrera dans Toolbox X ou dans l'application que vous avez définie comme application de démarrage.
Page 73 Prise en main de votre appareil Mise hors tension de votre appareil Pour éteindre complètement l'appareil depuis l'appareil lui-même : Appuyez sur le bouton marche/arrêt. Pour éteindre complètement l'appareil depuis Windows 10 : 1. Depuis le coin inférieur gauche de l'écran, cliquez sur le bouton Démarrer ( 2.
Page 74: Configuration De Votre Appareil Au Premier Démarrage
(voir Sélection de la langue de travail à la page 88 et Réglage de la date, de l'heure et du fuseau horaire à la page 102). Dans tous les cas, un assistant EXFO s'affichera pour vous permettre de lire la documentation utilisateur contenant des informations importantes sur la sécurité...
Page 75 Prise en main de votre appareil Configuration de votre appareil au premier démarrage Pour configurer votre appareil au premier démarrage : 1. Si ce n'est pas déjà fait, allumez votre appareil (voir Mise hors tension de votre appareil à la page 64). 2.
Page 76 Prise en main de votre appareil Configuration de votre appareil au premier démarrage LTB-8 LTB-12 – Panneau arrière Série LTB...
Page 77 Le nom d'utilisateur par défaut est : admin Le mot de passe par défaut est : !Exfo123 Pour des raisons de sécurité, EXFO vous recommande de modifier le mot de passe par défaut par un mot de passe de votre choix.
Page 78 4. Si le contrat CLUF de Microsoft, lisez-le et acceptez-le. La configuration des paramètres Windows peut prendre plusieurs minutes. 5. Lorsque l'assistant EXFO apparaît, suivez les instructions affichées à l'écran. 6. Cliquez sur Terminer pour fermer l'assistant et commencer à travailler.
Page 79: Affichage Et Fermeture De L'application Toolbox X
Prise en main de votre appareil Affichage et fermeture de l'application Toolbox X Affichage et fermeture de l'application Toolbox X Par défaut, Toolbox X s'affiche automatiquement lorsque vous mettez l'appareil sous tension. Néanmoins, vous pouvez configurer votre appareil afin qu'il envoie Toolbox X vers la zone de notification (voir Configuration du comportement de Toolbox X à...
Page 80: Démarrage Des Applications De Modules
Prise en main de votre appareil Démarrage des applications de modules Démarrage des applications de modules Vos modules peuvent être configurés et contrôlés à partir de leurs applications dédiées dans Toolbox X. Pour lancer une application de module : 1. Si nécessaire, cliquez sur le bouton Modules pour afficher la fenêtre des modules.
Page 81: Comprendre Les États Du Module
Lorsque le contrôle à distance est activé sur le module depuis l'outil Remote Control Configuration. Lorsque le module est contrôlé depuis des applications externes telles que EXFO Remote ToolBox. Note : Lorsqu'un test ou une mesure à l’aide du module est en cours, sa DEL EN COURS D’UTILISATION clignote en vert.
Page 82 Prise en main de votre appareil Comprendre les états du module État Signification Éjection Le module est préparé pour être retiré en toute sécurité de l'appareil. Une fois que vous avez appuyé sur le bouton d'éjection correspondant (sur l’appareil ou dans Toolbox X), les applications qui utilisaient le module commencent à...
Page 83: Installation Ou Mise À Niveau Des Applications Exfo
EXFO Apps). Note : Votre appareil doit pouvoir accéder à Internet pour utiliser EXFO Software Update. Note : Si vous souhaitez mettre à jour des applications Microsoft ou des fonctionnalités Windows, consultez la section relative aux mises à...
Page 84 4. Sur votre appareil, depuis le Bureau Windows, cliquez deux fois sur l'icône EXFO Software Update pour démarrer l’application correspondante. 5. Dans l'outil EXFO Software Update, cliquez sur le bouton pour démarrer le processus. 6. Suivez les instructions à l'écran.
Page 85: Activation Des Options Logicielles
été activées pour vous. Cependant, si vous achetez d'autres options par la suite, vous devrez vous-même les activer. Avant de pouvoir activer les options, vous devez contacter EXFO et fournir les informations suivantes : Numéro du bon de commande des nouvelles options achetées Numéro de série du module ou de la plateforme (selon que les options...
Page 86 Prise en main de votre appareil Activation des options logicielles Pour activer des options logicielles pour votre appareil ou votre module : 1. Si vous préférez activer les options pendant que vous êtes connecté localement à votre appareil, préparez une clé USB comme suit : 1a.
Page 87 Prise en main de votre appareil Activation des options logicielles 3. Cliquez sur l'onglet Options de la plate-forme ou l'onglet Options du module selon le type d'options que vous souhaitez activer. 4. Utilisez le bouton Parcourir pour localiser le fichier clé à utiliser. 5.
Page 88: Installation De Logiciel Tiers Sur Votre Appareil
Quel que soit le cas, EXFO ne fournit aucune assistance à l'installation, à l'utilisation ni au dépannage de logiciel tiers. Si vous avez besoin d'aide, veuillez vous référer à l'assistance technique ou à...
Page 89: Configuration De Votre Appareil
Configuration de votre appareil Activation ou désactivation de la connexion automatique Note : Seuls les utilisateurs de type administrateur sont autorisés à activer ou à désactiver la fonction de connexion automatique. Vous pouvez configurer votre appareil afin qu'il se connecte automatiquement sur Windows lors du démarrage (il n'est pas nécessaire de sélectionner un utilisateur et de saisir un mot de passe).
Page 90 Configuration de votre appareil Activation ou désactivation de la connexion automatique MPORTANT Le nom utilisateur et le mot de passe spécifiés pour la connexion automatique doivent correspondre à ceux d'un compte utilisateur existant. Vous pouvez créer des comptes d'utilisateur ou modifier des mots de passe dans la fenêtre Comptes.
Page 91 Configuration de votre appareil Activation ou désactivation de la connexion automatique 3. Dans la fenêtre Comptes d'utilisateurs, décochez la case Les utilisateurs doivent entrer un nom d’utilisateur et un mot de passe pour utiliser cet ordinateur. 4. Cliquez sur OK pour confirmer l'opération. Série LTB...
Page 92 Configuration de votre appareil Activation ou désactivation de la connexion automatique 5. Indiquez le nom d'utilisateur (compte) de votre choix et le mot de passe correspondant. 6. Cliquez sur OK pour confirmer et revenir à la fenêtre Paramètres système. Lors du démarrage suivant, il ne sera plus nécessaire de spécifier un nom d'utilisateur et un mot de passe (sauf si l'appareil quitte le mode veille).
Page 93 Configuration de votre appareil Activation ou désactivation de la connexion automatique 3. Dans la fenêtre Comptes d'utilisateurs, cochez la case Les utilisateurs doivent entrer un nom d’utilisateur et un mot de passe pour utiliser cet ordinateur. 4. Cliquez sur OK pour confirmer et revenir à la fenêtre Paramètres système.
Page 94: Sélection Des Applications De Démarrage
Configuration de votre appareil Sélection des applications de démarrage Sélection des applications de démarrage La première fois que vous allumez votre appareil, Toolbox X s'ouvre. Vous pouvez configurer votre appareil afin qu'il démarre automatiquement certaines des applications disponibles dès l'ouverture de ToolBox X. Cette configuration peut vous faire économiser du temps car vous n'aurez pas besoin de vérifier qu'elles sont activées avant de commencer vos tests.
Page 95 Configuration de votre appareil Sélection des applications de démarrage 3. Dans Applications de modules ou Autres applications, sélectionnez les applications que vous souhaitez démarrer automatiquement en cochant les cases correspondantes. 4. Cliquez sur OK pour confirmer les nouveaux paramètres. Cliquez sur Annuler pour sortir sans appliquer les nouveaux paramètres.
Page 96: Sélection De La Langue De Travail
Configuration de votre appareil Sélection de la langue de travail Sélection de la langue de travail Vous pouvez afficher l'interface utilisateur dans une des langues disponibles. La disponibilité des langues dépend du groupe de langues qui a été installé sur votre appareil au moment de l'achat. Il est possible de télécharger des packs de langues à...
Page 97 Configuration de votre appareil Sélection de la langue de travail Pour sélectionner une nouvelle langue : 1. Dans la fenêtre principale, cliquez sur le bouton Paramètres système. 2. Cliquez sur Panneau de configuration. Série LTB...
Page 98 Configuration de votre appareil Sélection de la langue de travail 3. Dans Horloge, langue, et région, cliquez sur Ajouter une langue. 4. Sélectionnez la langue souhaitée dans la liste. 5. Cliquez sur Options. Série LTB...
Page 99 Configuration de votre appareil Sélection de la langue de travail 6. Si vous souhaitez sélectionner une autre disposition de clavier que celle ajoutée par défaut, procédez comme suit. 6a. Dans Méthode d’entrée, cliquez sur Ajouter une méthode d’entrée. 6b. Sélectionnez la disposition de clavier de votre choix, puis cliquez sur Ajouter.
Page 100 Configuration de votre appareil Sélection de la langue de travail 7. Dans Langue d’affichage de Windows, cliquez sur En faire la langue principale. 8. Lorsque l'application vous demande de vous déconnecter, cliquez sur Se déconnecter maintenant. 9. Une fois que vous voyez apparaître l'écran de verrouillage, faites-le glisser vers le bas à...
Page 101 Configuration de votre appareil Sélection de la langue de travail Pour passer d'une langue de saisie disponible à une autre : 1. Dans la barre de tâches, cliquez sur le code de langue pour afficher la liste des langues de saisie disponibles. Code de langue 2.
Page 102 Configuration de votre appareil Sélection de la langue de travail Pour télécharger des packs de langue : 1. Assurez-vous que votre appareil peut accéder à Internet. 2. Dans la fenêtre principale, cliquez sur le bouton Paramètres système. 3. Cliquez sur Panneau de configuration. Série LTB...
Page 103 Configuration de votre appareil Sélection de la langue de travail 4. Dans Horloge, langue, et région, cliquez sur Ajouter une langue. 5. Cliquez sur Ajouter une langue. Série LTB...
Page 104 Configuration de votre appareil Sélection de la langue de travail 6. Parcourez la liste des langues et sélectionnez celle que vous souhaitez utiliser. 7. Cliquez sur Ouvrir pour accéder à la liste des sous-catégories de langue. Série LTB...
Page 105 Configuration de votre appareil Sélection de la langue de travail 8. Sélectionnez la sous-catégorie de langue de votre choix, puis cliquez sur Ajouter. Série LTB...
Page 106 Configuration de votre appareil Sélection de la langue de travail 9. Sélectionnez la langue souhaitée dans la liste. 10. Cliquez sur Options. Série LTB...
Page 107 Configuration de votre appareil Sélection de la langue de travail 11. Cliquez sur Télécharger et installer le module linguistique. 12. Lorsque l'application vous y invite, autorisez l'installation en cliquant sur Oui. L'installation peut prendre quelques minutes. 13. Une fois l'installation terminée, redémarrez votre appareil. Série LTB...
Page 108: Configuration Des Formats De Date Et D'heure
Configuration de votre appareil Configuration des formats de date et d'heure Configuration des formats de date et d'heure Par défaut, les dates (courtes et longues) et les heures sont affichées dans les formats associés au format de langue global (zone). L'heure peut être affichée sur 12 ou 24 heures.
Page 109 Configuration de votre appareil Configuration des formats de date et d'heure 3. Dans Horloge, langue, et région, cliquez sur Modifier les formats de date, d’heure, ou de nombre. 4. Optimisez les paramètres selon vos besoins. 5. Cliquez sur Appliquer pour confirmer votre choix, puis sur OK pour fermer la fenêtre.
Page 110: Réglage De La Date, De L'heure Et Du Fuseau Horaire
Configuration de votre appareil Réglage de la date, de l'heure et du fuseau horaire Réglage de la date, de l'heure et du fuseau horaire Note : Seuls les utilisateurs de type administrateur sont autorisés à régler la date et l'heure. Tous les utilisateurs peuvent modifier le fuseau horaire. La date et l'heure actuelles s'affichent en bas de la fenêtre principale.
Page 111 Configuration de votre appareil Réglage de la date, de l'heure et du fuseau horaire 3. Appuyez sur Horloge, langue et région. 4. Dans Date et heure, appuyez sur Définir l’heure et la date. Série LTB...
Page 112 Configuration de votre appareil Réglage de la date, de l'heure et du fuseau horaire 5. Appuyez sur Changer la date et l'heure ou Changer de fuseau horaire selon le paramètre que vous souhaitez modifier. 6. Modifiez les paramètres selon vos besoins, puis cliquer sur OK pour confirmer.
Page 113: Configuration Du Comportement De Toolbox X
Configuration de votre appareil Configuration du comportement de Toolbox X Configuration du comportement de Toolbox X Vous pouvez définir la façon dont Toolbox X se comporte lorsque l'application est démarrée, réduite ou fermée. Pour configurer le comportement de Toolbox X : 1.
Page 114 Configuration de votre appareil Configuration du comportement de Toolbox X 3. Cochez les cases correspondant au comportement souhaité. Masquer ToolBox X dans la zone de notification lorsque l'application est réduite : si cette option est cochée, l'icône Toolbox X apparaît dans la zone de notification (au niveau de l'heure) lorsque vous réduisez la fenêtre.
Page 115: Configuration Des Options Internet
Configuration de votre appareil Configuration des options Internet Configuration des options Internet Vous pouvez naviguer sur Internet directement depuis votre appareil, à condition d'avoir accès à une connexion Internet et d'avoir configuré correctement les options Internet. Si vous avez des doutes concernant la configuration de votre accès Internet, contactez l'administrateur de votre réseau.
Page 116 Configuration de votre appareil Configuration des options Internet 3. Cliquez sur Réseau et Internet. 4. Cliquez sur Options Internet. Série LTB...
Page 117 Configuration de votre appareil Configuration des options Internet 5. Accédez à l'onglet Connexions. 6. Modifiez les paramètres en utilisant les informations fournies par l'administrateur de votre réseau. 7. Cliquez sur OK pour revenir à la fenêtre Panneau de configuration. Série LTB...
Page 118: Reconfiguration Des Ports D'accès Locaux Dans Les Ports Lan/Wan
Configuration de votre appareil Reconfiguration des ports d'accès locaux dans les ports LAN/WAN Reconfiguration des ports d'accès locaux dans les ports LAN/WAN Par défaut, les ports d'accès locaux (l'un sur le panneau avant de l'appareil et l'autre sur le panneau arrière) ont une adresse IP statique (192.168.200.1), mais vous pouvez la reconfigurer.
Page 119: Utilisation De Votre Appareil
Utilisation de votre appareil Impression de documents Pour imprimer des documents et des images directement depuis votre appareil, utilisez l'outil de création de PDF fourni. Vous pouvez afficher les fichiers PDF sur votre appareil, à l'aide du lecteur de PDF fourni. Pour plus d'informations, consultez la section Affichage de fichiers PDF à...
Page 120: Affichage De Fichiers Pdf
Utilisation de votre appareil Affichage de fichiers PDF Affichage de fichiers PDF Vous pouvez afficher les fichiers PDF directement sur votre appareil à l'aide du lecteur de PDF fourni. Pour plus d'informations sur les fonctionnalités disponibles pour ce lecteur, reportez-vous à l'aide en ligne du logiciel de lecture de fichiers PDF.
Page 121: Navigation Sur Internet
Utilisation de votre appareil Navigation sur Internet Navigation sur Internet Vous pouvez parcourir le Web directement à partir de votre appareil, à condition de disposer d'une connexion Internet. Si vous devez modifier les options Internet, reportez-vous à la section Configuration des options Internet à la page 107. Pour naviguer sur Internet : 1.
Page 122: Gestion Des Favoris
Utilisation de votre appareil Gestion des favoris Gestion des favoris Pour accéder plus rapidement aux applications que vous utilisez le plus souvent, vous pouvez définir votre propre liste d'applications préférées (Favoris). Vous pouvez ajouter et supprimer des Favoris de la liste. Vous pouvez également importer et exporter des listes de Favoris.
Page 123 Utilisation de votre appareil Gestion des favoris 4. Cliquez sur Parcourir pour localiser l'application souhaitée. 5. Saisissez le nom du nouveau Favori. 6. Cliquez sur OK pour confirmer l'emplacement et le nom. 7. Répétez cette procédure pour tous les Favoris à ajouter. 8.
Page 124 Utilisation de votre appareil Gestion des favoris 3. Cliquez sur l'icône correspondant au Favori à supprimer de la liste. 4. Cliquez sur Supprimer. Note : L'application ne vous invitera pas à confirmer le retrait du Favori de la liste. La suppression d'un Favori de la liste n'entraîne pas la désinstallation de l'application de l'appareil.
Page 125 Utilisation de votre appareil Gestion des favoris Pour utiliser les Favoris : 1. Dans la fenêtre principale, cliquez sur le bouton Favoris. 2. Cliquez sur l'icône correspondant à l'application que vous souhaitez utiliser. Série LTB...
Page 126 Utilisation de votre appareil Gestion des favoris Pour exporter la liste des Favoris : 1. Dans la fenêtre principale, cliquez sur le bouton Favoris. 2. Cliquez sur Gestion des favoris. 3. Cliquez sur Exporter. Série LTB...
Page 127 Utilisation de votre appareil Gestion des favoris 4. Sélectionnez un emplacement et saisissez le nom de la liste des Favoris. 5. Cliquez sur Enregistrer. 6. Cliquez sur OK pour appliquer les modifications et fermer la fenêtre. Série LTB...
Page 128 Utilisation de votre appareil Gestion des favoris Pour importer un liste de Favoris : 1. Dans la fenêtre principale, cliquez sur le bouton Favoris. 2. Cliquez sur Gestion des favoris. 3. Cliquez sur Importer. Série LTB...
Page 129 Utilisation de votre appareil Gestion des favoris 4. Sélectionnez la liste de Favoris souhaitée. 5. Cliquez sur Ouvrir. 6. Cliquez sur OK pour appliquer les modifications et fermer la fenêtre. Série LTB...
Page 130: Utilisation De La Calculatrice
Utilisation de votre appareil Utilisation de la calculatrice Utilisation de la calculatrice Vous pouvez utiliser la calculatrice Microsoft directement depuis votre appareil. Pour utiliser la calculatrice : 1. Dans la fenêtre principale, cliquez sur le bouton Utilitaires. 2. Cliquez sur Calculator (Calculatrice). Utilisation de l'éditeur de texte Vous pouvez utiliser le Bloc-notes Microsoft directement depuis votre appareil.
Page 131: Accès Aux Autres Outils
Utilisation de votre appareil Accès aux autres outils Accès aux autres outils Votre appareil est fourni avec de nombreux outils qui permettent de mieux analyser ou gérer vos données. Des outils gratuits tels que Wireshark sont également disponibles pour vous aider à résoudre vos problèmes de réseau. Pour en savoir plus, reportez-vous à...
Page 133: Travailler Avec Intel Active Management Technology
Pour gérer votre appareil hors bande, vous pouvez installer l'application AMT Remote Access, fournie par EXFO, sur un ordinateur (portable). Cette application servira de point d'entrée à l'application Web AMT depuis laquelle vous pouvez configurer des paramètres et récupérer des informations liées à...
Page 134: Installation De L'application Amt Remote Access Sur Un Ordinateur
Installation de l'application AMT Remote Access sur un ordinateur L'application AMT Remote Access, qui vous permet de vous connecter à votre appareil à distance, est disponible à partir du site Web de EXFO. Pour installer l'application AMT Remote Access sur votre ordinateur : 1.
Page 135: Connexion De Votre Appareil À Distance À L'aide De L'application Amt Remote Access
Windows et prendre connaissance des informations relatives à la sécurité. Pour l'utilisation quotidienne, EXFO vous recommande d'utiliser Bureau à distance ou VNC (voir Utilisation de la fonction Bureau à distance à la page 167 et Utilisation de VNC à...
Page 136 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access Pour pouvoir vous connecter à l'appareil en utilisant l'application AMT Remote Access : Vous devez connaître l'adresse IP de l'appareil et l'indiquer dans les paramètres de connexion sur l'ordinateur.
Page 137 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access LTB-12 – Panneau avant Écran intégré (pour informations réseau/système) avec bouton d’activation Série LTB...
Page 138 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access LTB-12 – Panneau arrière Port Ethernet (RJ-45) pour l'accès local (en vue de connecter un ordinateur portable à l'appareil) Note : Vous pouvez afficher l'adresse IP actuelle sur l'écran intégré situé sur le panneau avant de l'appareil.
Page 139 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access Note : Les comptes utilisateur AMT sont totalement indépendants des comptes utilisateur Windows. Pour cette raison, vous ne pouvez pas vous connecter à...
Page 140 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access 3. Saisissez les informations de connexion. Note : Les informations de connexion pourraient correspondre aux valeurs par défaut comme mentionné ci-dessus, ou à vos propres valeurs, si vous avez reconfiguré...
Page 141 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access Pour vous connecter à votre appareil (mode de gestion) : 1. Selon votre configuration, branchez un câble réseau entre votre ordinateur et le port Ethernet avant (LTB-2 et LTB-8) ou le port Ethernet arrière (LTB-12).
Page 142 Travailler avec Intel Active Management Technology Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access Note : Si vous êtes déjà connecté à votre appareil via Bureau à distance, et que vous souhaitez accéder à l'application Web AMT, dans ToolBox X, appuyez sur Paramètres système >...
Page 143: Modification De L'adresse Ip Des Ports D'accès Locaux (Gestion)
Travailler avec Intel Active Management Technology Modification de l'adresse IP des ports d'accès locaux (Gestion) Modification de l'adresse IP des ports d'accès locaux (Gestion) Par défaut, les ports d'accès locaux (l'un sur le panneau avant de l'appareil et l'autre sur le panneau arrière) ont une adresse IP statique : 192.168.200.1.
Page 144 Travailler avec Intel Active Management Technology Modification de l'adresse IP des ports d'accès locaux (Gestion) Pour modifier l'adresse IP des ports d'accès locaux : 1. Connectez-vous à votre appareil en mode de gestion (voir Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access à...
Page 145: Modification Du Mot De Passe Administrateur Amt
Par défaut, le compte utilisateur de l'administrateur (nom d'utilisateur : admin) est protégé par le mot de passe !Exfo123. Pour des raisons de sécurité, EXFO vous recommande de modifier le mot de passe par défaut par un mot de passe de votre choix.
Page 146 Travailler avec Intel Active Management Technology Modification du mot de passe administrateur AMT 4. Entrez le nouveau mot de passe, puis confirmez-le. 5. Cliquez sur le bouton Submit (Soumettre) pour appliquer vos modifications. Série LTB...
Page 147: Gestion Des Comptes Utilisateur Amt
Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT Gestion des comptes utilisateur AMT Par défaut, seul un compte utilisateur est défini pour l'application AMT (admin). Ce compte administrateur vous permet de vous connecter en tant qu'administrateur du système. En tant qu'administrateur AMT, vous pouvez créer des comptes utilisateur, les modifier, voire les supprimer si vous ne souhaitez plus qu'une autre personne utilise ces comptes pour se connecter.
Page 148 Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT Pour créer un compte utilisateur : 1. Connectez-vous à votre appareil en mode de gestion (voir Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access à la page 127). 2.
Page 149 Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT 4. Saisissez un nom et un mot de passe pour le compte et accordez les droits utilisateur souhaités. 5. Cliquez sur le bouton Submit (Soumettre) pour appliquer vos modifications. Série LTB...
Page 150 Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT Pour modifier un compte utilisateur : 1. Connectez-vous à votre appareil en mode de gestion (voir Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access à la page 127). 2.
Page 151 Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT 3. Sous User names (Noms d'utilisateur), sélectionnez le compte que vous souhaitez modifier. 4. Cliquez sur le bouton Change (Modifier). 5. Modifiez les paramètres comme vous le souhaitez. 6. Cliquez sur le bouton Submit (Soumettre) pour appliquer vos modifications.
Page 152 Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT Pour supprimer un compte utilisateur : 1. Connectez-vous à votre appareil en mode de gestion (voir Connexion de votre appareil à distance à l'aide de l'application AMT Remote Access à la page 127). 2.
Page 153 Travailler avec Intel Active Management Technology Gestion des comptes utilisateur AMT 3. Sous User names (Noms d'utilisateur), sélectionnez le compte que vous souhaitez supprimer. 4. Cliquez sur le bouton Remove (Supprimer). 5. Lorsque l'application vous invite à confirmer la suppression, cliquez sur le bouton Remove (Supprimer).
Page 154: Mettre L'appareil Sous Ou Hors Tension À Distance
Travailler avec Intel Active Management Technology Mettre l'appareil sous ou hors tension à distance Mettre l'appareil sous ou hors tension à distance L'application AMT vous permet de mettre l'appareil sous ou hors tension. Pour mettre l'appareil sous ou hors tension à distance : 1.
Page 155: Effectuer D'autres Opérations
Travailler avec Intel Active Management Technology Effectuer d'autres opérations Effectuer d'autres opérations Vous pouvez également configurer les autres paramètres à partir d'AMT, comme les paramètres du nom du système, et accéder à des informations telles que l'état du système et le journal des événements. Tous ces éléments sont accessibles depuis la fenêtre principale de l'application Web AMT.
Page 157: Inspection Des Fibres Avec Une Sonde
Inspection des fibres avec une sonde La sonde d'inspection de fibres (FIP) sert à trouver des connecteurs sales ou endommagés en affichant l'agrandissement de la surface du connecteur. Vous pouvez connecter une sonde FIP à votre appareil pour examiner les extrémités des fibres. MPORTANT Seules les sondes de la série FIP-400B sont prises en charge par votre appareil.
Page 158 Inspection des fibres avec une sonde Pour inspecter les fibres avec une sonde : 1. Connectez la sonde à l'un des ports USB de votre appareil (panneau avant ou arrière). 2. Depuis Toolbox X, cliquez sur le bouton CMax2 pour ouvrir l'application.
Page 159: Gestion Des Données
Gestion des données Vous pouvez copier, déplacer, renommer ou supprimer des fichiers et dossiers directement sur votre appareil. Vous pouvez transférer des fichiers de votre appareil vers une clé USB ou un ordinateur. Vous pouvez également transférer des données d'un périphérique de stockage ou d'un ordinateur vers votre appareil.
Page 160 Gestion des données Affichage de l'espace disque et gestion des fichiers Le gestionnaire de fichiers s'affiche. Dossiers Espace disque libre Note : Vous pouvez afficher l'espace disque libre en cliquant sur Plate-forme ( dans le coin inférieur droit de la fenêtre principale). Série LTB...
Page 161: Libération D'espace Disque Avec L'utilitaire De Nettoyage De Disque
Gestion des données Libération d'espace disque avec l'utilitaire de nettoyage de disque Libération d'espace disque avec l'utilitaire de nettoyage de disque Si vous avez besoin de libérer de l'espace disque sur votre appareil, vous pouvez utiliser l'utilitaire de nettoyage de disque de Windows. Cet utilitaire vous permet d'effacer des fichiers comme les fichiers temporaires du navigateur, les fichiers de la corbeille et même des fichiers devenus inutiles de l'installation précédente.
Page 162 Gestion des données Libération d'espace disque avec l'utilitaire de nettoyage de disque 3. Cliquez sur Panneau de configuration. 4. Cliquez sur Système et sécurité. Série LTB...
Page 163 Gestion des données Libération d'espace disque avec l'utilitaire de nettoyage de disque 5. Cliquez sur Outils d'administration, puis cliquez deux fois sur Nettoyage de disque. 6. Pour supprimer des fichiers système comme ceux du dossier Windows.old, cliquez sur Nettoyer les fichiers système. Série LTB...
Page 164 Gestion des données Libération d'espace disque avec l'utilitaire de nettoyage de disque 7. Lorsque les dossiers sont affichés, cochez la case correspondant à l'élément souhaité. Si vous voulez effacer les anciens fichiers du dossier Windows.old, cochez la case Précédente(s) installation(s) de Windows.
Page 165: Connexion À Un Vpn À Partir De Votre Appareil
à votre administrateur réseau. MPORTANT EXFO ne fournit aucun client VPN. Vous devez soit utiliser un des clients VPN fournis par défaut avec Windows, soit fournir les fichiers d'installation d'un autre client VPN.
Page 166 Gestion des données Connexion à un VPN à partir de votre appareil MPORTANT Pour éviter tout problème de communication entre le client VPN et le serveur VPN, assurez-vous que la date paramétrée sur votre appareil correspond à la date actuelle. Pour ajouter une connexion VPN : 1.
Page 167 Gestion des données Connexion à un VPN à partir de votre appareil 4. Sous Centre Réseau et partage, cliquez sur Afficher l'état et la gestion du réseau. 5. Cliquez sur Configurer une nouvelle connexion ou un nouveau réseau. Série LTB...
Page 168 Gestion des données Connexion à un VPN à partir de votre appareil 6. Cliquez sur Connexion à un espace de travail, puis appuyez sur Suivant. 7. Suivez les instructions à l'écran. Série LTB...
Page 169 Gestion des données Connexion à un VPN à partir de votre appareil Pour installer un client VPN sur votre appareil : 1. Commencez l'installation du client VPN en utilisant les fichiers et paramètres fournis par votre administrateur réseau. 2. Suivez les instructions à l'écran. Une fois l'installation terminée, tous les utilisateurs sont capables de se connecter à...
Page 170 Gestion des données Connexion à un VPN à partir de votre appareil 3. Cliquez sur Réseau et Internet. 4. Dans Centre Réseau et partage, cliquez sur Connexion à un réseau. Série LTB...
Page 171 Gestion des données Connexion à un VPN à partir de votre appareil 5. Dans la liste affichée sur la droite de l'écran, sélectionnez la connexion VPN souhaitée. 6. Si votre appareil fonctionne sous Windows 10, une nouvelle fenêtre apparaît. Sélectionnez la connexion VPN souhaitée dans la liste. 7.
Page 173: Accès Distant À Votre Appareil
Si vous souhaitez accéder à vos modules depuis un environnement à utilisateurs ou à plates-formes multiples, reportez-vous à la documentation utilisateur d'EXFO Multilink. Si vous souhaitez accéder à votre appareil à des fins d'entretien ou de dépannage, voir Travailler avec Intel Active Management Technology à la page 125.
Page 174 Accès distant à votre appareil Le tableau ci-dessous présente les différences entre l'application Remote Desktop Connection et une visionneuse VNC. Connexion Caractéristique Visionneuse VNC Bureau à distance Type de connexion Directe entre l'appareil et Non exclusif ; plusieurs l'ordinateur ; un seul utilisateur utilisateurs peuvent être peut être connecté...
Page 175: Utilisation De La Fonction Bureau À Distance
Accès distant à votre appareil Utilisation de la fonction Bureau à distance Utilisation de la fonction Bureau à distance Par défaut, l'accès distant à votre appareil à l'aide de Bureau à distance n'est pas activé. Néanmoins, une fois que vous l'avez activé, tous les comptes disposant des droits administrateur peuvent utiliser Bureau à...
Page 176 Accès distant à votre appareil Utilisation de la fonction Bureau à distance Pour permettre l'accès distant à votre appareil en utilisant Bureau à distance : 1. Dans la fenêtre principale, cliquez sur le bouton Paramètres système. 2. Cliquez sur Remote Session (Session distante). Série LTB...
Page 177 Accès distant à votre appareil Utilisation de la fonction Bureau à distance 3. Dans Bureau à distance, sélectionnez Autoriser les connexions à distance à cet ordinateur. 4. Cliquez sur OK pour confirmer les modifications et revenir à la fenêtre Paramètres système. Série LTB...
Page 178 Accès distant à votre appareil Utilisation de la fonction Bureau à distance Pour accéder à votre appareil à distance à l'aide de Bureau à distance : 1. Connectez l'ordinateur et votre appareil sur le même réseau et assurez-vous qu'ils peuvent « se détecter » l'un l'autre étant donné que des restrictions réseau peuvent les empêcher de communiquer.
Page 179 Accès distant à votre appareil Utilisation de la fonction Bureau à distance 6. Dans la fenêtre Connexion Bureau à distance, au niveau de la liste Ordinateur, saisissez l'adresse IP de l'appareil que vous avez indiquée à l'étape 4. 7. Cliquez sur Connexion. 8.
Page 180 Accès distant à votre appareil Utilisation de la fonction Bureau à distance Élargissement de l'utilisation de Bureau à distance aux utilisateurs avec des comptes limités Par défaut, seuls les comptes disposant des droits administrateur peuvent utiliser Bureau à distance. Néanmoins, vous pouvez attribuer des droits d'utilisateur supplémentaires à...
Page 181 Accès distant à votre appareil Utilisation de la fonction Bureau à distance 3. Dans Bureau à distance, sélectionnez Autoriser les connexions à distance à cet ordinateur. 4. Cliquez sur Sélectionnez des utilisateurs. 5. Dans la boîte de dialogue Utilisateurs du Bureau à distance, cliquez sur Ajouter.
Page 182 Accès distant à votre appareil Utilisation de la fonction Bureau à distance 6. Dans la boîte de dialogue Sélectionnez des utilisateurs, cliquez sur Avancé. 7. Cliquez sur Rechercher pour que le système recherche et affiche la liste des utilisateurs. 8. Sélectionnez l'utilisateur auquel vous souhaitez accorder des droits d'accès, puis cliquez sur OK.
Page 183 Accès distant à votre appareil Utilisation de la fonction Bureau à distance 9. Dans la liste des utilisateurs, sélectionnez l'utilisateur que vous venez d'ajouter, puis cliquez sur OK. 10. Répétez les étapes 7 à 9 pour tous les utilisateurs auxquels vous souhaitez accorder des droits d'accès.
Page 184 Accès distant à votre appareil Utilisation de la fonction Bureau à distance Limitation de la connexion avec Bureau à distance Vous pouvez aussi configurer l'appareil pour que les utilisateurs ne puissent pas y accéder à l'aide de la fonction Bureau à distance. Néanmoins, tous les utilisateurs disposant des droits administrateur pourront modifier ce réglage à...
Page 185 Accès distant à votre appareil Utilisation de la fonction Bureau à distance 3. Dans Bureau à distance, sélectionnez Ne pas autoriser les connexions à distance à cet ordinateur. 4. Cliquez sur OK pour confirmer les modifications et revenir à la fenêtre Paramètres système.
Page 186: Utilisation De Vnc
Accès distant à votre appareil Utilisation de VNC Utilisation de VNC Le contrôle de votre appareil avec VNC nécessite UltraVNC Server (déjà installé sur votre appareil) et une visionneuse VNC (que vous devez installer sur votre ordinateur). Pour pouvoir vous connecter à l'appareil en utilisant VNC, vous devez : Vous devez connaître l'adresse IP de l'appareil et l'indiquer dans les paramètres de connexion sur l'ordinateur.
Page 187 Accès distant à votre appareil Utilisation de VNC Configuration du serveur VNC UltraVNC Server est déjà installé sur votre appareil. Par défaut, le serveur est configuré pour accepter uniquement les connexions sécurisées. Vous devez donc configurer un mot de passe avant d'établir une connexion entre un ordinateur et votre appareil.
Page 188 Accès distant à votre appareil Utilisation de VNC 3. Dans la zone de notification, cliquez avec le bouton droit de la souris sur l'icône UltraVNC. 4. Dans le menu contextuel, cliquez sur Admin Properties (Propriétés d'administration). Série LTB...
Page 189 Accès distant à votre appareil Utilisation de VNC 5. Selon le type de connexion souhaitée, sous Authentication (Authentification) entrez une valeur dans la zone VNC Password (Mot de passe VNC) ou View-Only Password (Mot de passe lecture seule). Note : Les mots de passe VNC et lecture seule sont indépendants l'un de l'autre. Ils peuvent être différents.
Page 190 Si aucune visionneuse VNC n'est encore installée sur votre ordinateur, vous pouvez télécharger UltraVNC Viewer gratuitement depuis Internet. MPORTANT EXFO ne fournit pas de licence pour UltraVNC Viewer. Vérifiez toujours que vous êtes habilité à l'installer sur votre ordinateur. Pour installer UltraVNC Viewer sur votre ordinateur : 1.
Page 191 Accès distant à votre appareil Utilisation de VNC Connexion à votre appareil avec VNC Une fois que UltraVNC Viewer est installé sur votre ordinateur, vous êtes prêt à accéder à votre appareil à distance. Pour connecter votre appareil avec UltraVNC : 1.
Page 192 Accès distant à votre appareil Utilisation de VNC 8. Dans la fenêtre principale, cliquez sur le bouton Paramètres système. 9. Cliquez sur UltraVNC Server pour démarrer le serveur. Note : Pour des raisons de sécurité, UltraVNC Server n'est pas démarré automatiquement.
Page 193 Accès distant à votre appareil Utilisation de VNC 11. Dans la liste VNC Server, saisissez l'adresse IP de l'appareil que vous avez notée à l'étape 7. Note : L'aspect de la fenêtre UltraVNC Viewer peut varier selon la version de l'application que vous utilisez.
Page 194: Ajout D'exceptions Au Pare-Feu
Accès distant à votre appareil Ajout d'exceptions au pare-feu Ajout d'exceptions au pare-feu Note : Seuls les utilisateurs du niveau administrateur peuvent ajouter des exceptions au pare-feu. Votre appareil est protégé par le pare-feu Microsoft pour empêcher l'accès non autorisé lorsqu'il est connecté à un réseau ou à Internet. Le pare-feu est préconfiguré...
Page 195 Accès distant à votre appareil Ajout d'exceptions au pare-feu 3. Cliquez sur Système et sécurité. 4. Dans Pare-feu Windows, cliquez sur Autoriser une application via Pare-feu Windows. 5. Cliquez sur le bouton Modifier les paramètres. Série LTB...
Page 196 Accès distant à votre appareil Ajout d'exceptions au pare-feu 6. Cliquez sur le bouton Autoriser une autre application. 7. Sélectionnez l'application souhaitée dans la liste, puis cliquez sur OK. Série LTB...
Page 197 Accès distant à votre appareil Ajout d'exceptions au pare-feu 8. Assurez-vous que les paramètres Privé et Public de l'application ajoutée sont adaptés à vos besoins. 9. Une fois que vous avez terminé, cliquez sur OK pour confirmer les modifications et revenir à la fenêtre Panneau de configuration. Série LTB...
Page 199: 10 Preparing For Automation
Your unit was designed to meet the requirements of automation and to facilitate its integration with your test environment. EXFO supplies commands that follow the guidelines determined by the SCPI consortium for many instruments. EXFO also supplies COM properties and events allowing you to build your own application. The instruments can be controlled either locally or remotely via the following technologies: The choice of a technology depends on your particular needs.
Page 200 RS-232 For LTB-8: Null-modem cable or USB to RS-232 adapter required to establish connection between the computer and your unit. For LTB-2/LTB-12: USB to RS-232 adapter (purchased from EXFO) required to establish connection between the computer and your unit. For increased speed and performance, run the application locally on your unit through ActiveX instead of using RS-232.
Page 201: Preparing Hardware For Gpib Control
If you intend to use GPIB to remotely control your instruments, you must first connect the optional USB/GPIB adapter sold by EXFO. To ensure the optimum efficiency of your system, EXFO recommends that you follow these restrictions: For the IEEE 488.1 protocol: Maximum of 15 devices physically connected to each GPIB bus.
Page 202 This extended capability is made possible by the device capability to use the HS488 high-speed protocol. AHE1 corresponds to the extended capability of AH1, defined in the IEEE 488.1 standard. This extended capability is made possible by the device capability to use the HS488 high-speed protocol. LTB Series...
Page 203: Linking Units With The Gpib Port
Your unit is not equipped with a GPIB port, but you can connect a USB to GPIB adapter (sold by EXFO) to one of the USB ports of your unit if you wish to send and receive data via GPIB.
Page 204 Preparing for Automation Linking Units with an Ethernet Port LTB-12 Ethernet (RJ-45) ports LTB Series...
Page 205: Linking Units With The Serial Port
Even though your LTB-2/LTB-12 unit is not equipped with a serial (RS-232) port, you can connect a USB to RS-232 adapter (sold by EXFO) to your one of the USB ports of your unit if you wish to send and receive data via RS-232.
Page 206: Getting Optimum Performance From Your Unit
(DAV) to true. The possible bus timings are: Mode Bus timing delay Normal 1100 ns High speed 500 ns Very high speed 350 ns If your setup supports it, select the very-high-speed timing to get the best performance. LTB Series...
Page 207 Note: The choice of data format cannot be made directly via the ToolBox X software. For more information on how to set the output format and data types, see :FORMat[:DATA](IEEE 488.2 and specific commands appendix), Read and ReadBinary (COM properties and events appendix), and the data types appendix. LTB Series...
Page 208: Enabling Or Disabling Compatibility With Legacy Iqs Programs
Note: When you enable the feature, the identification of the FTBx modules in the system will change to “IQS” if these modules support it. If you disable the feature, the identification of the modules will be reverted to “FTBx”. By default, the compatibility feature is not enabled on your unit. LTB Series...
Page 209 2. Select the Enable legacy compatibility mode check box to enable the feature. Clear the check box if you want to disable the feature. 3. Click the Apply Changes and Restart button to confirm the operation. Your unit will restart to complete the configuration. LTB Series...
Page 210: Changing Communication Settings
ToolBox X. To change communication settings: 1. Click the System Settings button, then click Instrument Control Configuration. 2. Click Change settings, and then, when the application prompts you to authorize the changes to your unit, click Yes. LTB Series...
Page 211 Before being able to control instruments with SCPI commands, you must also allow remote access to these instruments. For more information, see Configuring Your Instruments on page 231. If you cleared the check box because you prefer to block automation, you can go directly to step 6. LTB Series...
Page 212 Note: The GPIB option is only visible if the USB to GPIB adapter is connected to one of the USB ports of your unit. Note: If the selected communication type does not match the protocol that will actually be used, an error message is displayed when attempting to control the instruments. LTB Series...
Page 213 Serial port—used to connect the RS-232 cable. Determines the speed at which data is sent between the unit and a computer, in bits per second (b/s). End-of-string (EOS) character—used to indicate the end of a data string (when sending or receiving data). LTB Series...
Page 214 This means that changing the timeout value while a session is already underway has no impact on that session. For information on communicating with TCP/IP over Telnet, see the section pertaining to communication through TCP/IP over Telnet. 6. Click Apply to confirm your changes. LTB Series...
Page 215 To revert to default GPIB settings: 1. Click the Default Settings button. 2. Click Apply to confirm your changes. To revert to default RS-232 settings: 1. Click the Default Settings button. 2. Click Apply to confirm your changes. LTB Series...
Page 216: Configuring Dcom Access To Your Unit
DCOM technology allows to control devices and optical instruments via Ethernet. The EXFO IcSCPIAccess Class component provided with your unit acts as a communication link between a client application and EXFO’s Instrument Control. For more information, refer to the Manufacturing Automation SDK available in EXFO Apps, at http://www.exfo.com/en/exfo-apps/softwares/exfo-manufacturing-automat...
Page 217 2. Click Control Panel. 3. Click System and Security > Administrative Tools. 4. Double-click Component Services. 5. In the Component Services dialog box, go to Console Root > Component Services > Computers. 6. Right-click My Computer, and then select Properties. LTB Series...
Page 218 Preparing for Automation Configuring DCOM Access to Your Unit 7. In the My Computer Properties dialog box, click the COM Security tab. 8. Under Access Permissions, click Edit Limits. LTB Series...
Page 219 9. In the Access Permission dialog box, ensure that the Distributed COM Users group appears in the Group or user names list. 10. Click OK. 11. In the My Computer Properties dialog box, click the COM Security tab. LTB Series...
Page 220 Preparing for Automation Configuring DCOM Access to Your Unit 12. Under Launch and Activation Permissions, click Edit Limits. LTB Series...
Page 221 Add a user to the Distributed COM Users group (refer to Microsoft help). Add a user explicitly and define both, access and launch permissions (see procedure below). Note: If you add a user explicitly, ensure to give remote access rights to the new user. LTB Series...
Page 222 Configuring DCOM Access to Your Unit To add a user explicitly: 1. In the My Computer Properties dialog box, click the COM Security tab. 2. Under Access Permission, click Edit Limits. 3. In the Access Permission dialog box, click Add. LTB Series...
Page 223 Configuring DCOM Access to Your Unit 4. In the Select Users or Groups dialog box, under Enter the object names to select, type the name of the user to whom you want to give access rights. 5. Click OK. LTB Series...
Page 224 6b. Under Permissions for (new user), ensure Allow is selected for Remote Access. 6c. Click OK. 7. In the My Computer Properties dialog box, click the COM Security tab. 8. Under Launch and Activation Permissions, click Edit Limits. LTB Series...
Page 225 9. In the Launch and Activation Permission dialog box, click Add. 10. In the Select Users or Groups dialog box, under Enter the object names to select, type the name of the user to whom you want to give start and activation access rights. 11. Click OK. LTB Series...
Page 226 Activation permissions as follows: 12a.In the Launch and Activation Permission dialog box, select the name of the new user. 12b.Under Permissions for (new user), ensure Allow is selected for both Remote Launch and Remote Activation. 12c. Click OK. LTB Series...
Page 227 (see Setting the General Security Parameters on page 209). If you do not specify local access rights, no user will be able to access EXFO KernosHost and, therefore, no user will be able to start ToolBox X. To customize the specific security parameters: 1.
Page 228 Preparing for Automation Configuring DCOM Access to Your Unit 3. Click the General tab. 4. In the Authentication Level list, select Default. LTB Series...
Page 229 Preparing for Automation Configuring DCOM Access to Your Unit 5. In the EXFO KernosHost Properties dialog box, click the Security tab. 6. Under Launch and Activation Permissions, select Customize, and then click Edit to edit the list of allowed users.
Page 230 8. In the Select Users or Groups dialog box, under Enter the object names to select, type the name of the user to whom you want to give start and activation permissions for remote access. 9. Click OK. LTB Series...
Page 231 10. In the Launch and Activation Permission dialog box, select a user. 11. To allow this user to start and activate the unit remotely, select Allow for all four permission choices. 12. Repeat steps 10 and 11 for each newly added user. 13. Click OK. LTB Series...
Page 232 Preparing for Automation Configuring DCOM Access to Your Unit 14. In the EXFO KernosHost Properties dialog box, click the Security tab. 15. Under Access Permissions, select Customize, and click Edit to edit the list of allowed users. 16. In the Access Permission dialog box, click Add.
Page 233 21. Repeat steps 19 and 20 for each newly added user. 22. Click OK to close the Access Permission dialog box. 23. Click OK to close the EXFO KernosHost Properties dialog box. 24. Restart your unit. The EXFO IcSCPIAccess Class component, located on your unit, can now be accessed with DCOM.
Page 234 Enabling DCOM on Client Computer Note: To run DCOMCNFG.EXE, you need Administrator access rights. If you want to subscribe to EXFO IcSCPIAccess Class component events, you need to set security parameters on the client computer. To enable DCOM on the client computer: 1.
Page 235 5. In the My Computer Properties dialog box, click the Default Properties tab. 6. Select Enable Distributed COM on this computer. 7. Under Default Distributed COM Communication Properties, in the Default Authentication Level list, select Connect. 8. In the Default Impersonation Level list, select Identify. 9. Click Apply. LTB Series...
Page 236 LOGON, local and remote accesses are allowed. If ANONYMOUS LOGON is not listed under Group or user names, click Add to add it. For more information on enabling events with DCOM, refer to AppId Key in MSDN Documentation. LTB Series...
Page 237 5. From the Component Services window, select: Console Root > Component Services > Computers > My Computer > DCOM Config to show the contents of the DCOM Config folder. 6. From DCOM Config, right-click EXFO KernosHost, and select Properties. LTB Series...
Page 238 Preparing for Automation Configuring DCOM Access to Your Unit 7. In the EXFO KernosHost Properties dialog box, click the Security tab. 8. Under Launch and Activation Permissions and Access Permissions, select Use Default. This ensures the EXFO IcSCPIAccess Class component uses the default lists instead of the customized lists.
Page 239: Configuring Your Instruments
EXFO (when available). MPORTANT Before being able to control instruments with SCPI commands, or control them remotely using a dedicated application such as EXFO Remote ToolBox, you must first allow remote access to these instruments. Regardless of how you intend to control your instruments, you can configure the following parameters for each of them: Enable or disable remote access.
Page 240 To activate or deactivate remote control: 1. From the main window, tapclick the System Settings button. 2. Click Remote Control Configuration. 3. If necessary, click Change Settings, and then, when the application prompts you to authorize the changes to your unit, select Yes. LTB Series...
Page 241 6. If desired, under Description, type a description that will help you identify the instrument. Note: You can enter up to 10 characters. The description can correspond to the test interface ID or to any other short text of your choice. LTB Series...
Page 242 Note: This information will be updated the next time you start the instrument application and will appear in the title bar if the instrument application allows it. Refer to the corresponding instrument documentation for more details. LTB Series...
Page 243 To define a LINS offset value: 1. From the main window, click the System Settings button. 2. Click Remote Control Configuration. 3. If necessary, click Change Settings, and then, when the application prompts you to authorize the changes to your unit, select Yes. LTB Series...
Page 244 Note: The LINS offset value that you select will be used when assigning the LINS of the next instruments that you will insert in the unit. The LINS of the instruments that were already in the system when you selected the LINS offset value will not be updated. LTB Series...
Page 245 Preparing for Automation Configuring Your Instruments To release the remotely-controlled instrument: Click Release. LTB Series...
Page 247: Using Your Unit And Modules In An Automated Test Environment
11 Using Your Unit and Modules in an Automated Test Environment EXFO supplies commands that follow the guidelines determined by the SCPI consortium for all available instruments. EXFO also supplies COM properties and events allowing you to build your own application.
Page 248: Standard Status Data Structure
The standard event status register and status enable register information is presented in the following table. Bits Mnemonics Bit Value Power On (PON) User Request (URQ) Command Error (CME) Execution Error (EXE) Device-Dependent Error (DDE) Query Error (QYE) Not Used (N.U.) Operation Complete (OPC) LTB Series...
Page 249 Bits Mnemonics Bit Value Not Used (N.U.) Master Summary Status (MSS)/ Service Request (RQS) Event Summary Bit (ESB) Message Available (MAV) Not Used (N.U.) Error Available (EAV) Not Used (N.U.) Not Used (N.U.) LTB Series...
Page 250 (SRQ) is generated. Using a service request, a device notifies the controller that an event requiring special attention occurred. The controller will then find which device generated a SRQ (its RQS bit is set) and the causes of it. LTB Series...
Page 251 Using Your Unit and Modules in an Automated Test Environment Standard Status Data Structure LTB Series...
Page 252: Scpi Command Structure
The corresponding command syntax would be: Mandatory Optional keyword keywords (in square brackets) SOUR:POW[:STAT]<wsp><Boolean Program Data> Keyword Required Parameter separators space When sending a message containing the previous command, you would actually type: SOUR:POW ON. LTB Series...
Page 253 Do not include “<wsp>” in your program message; simply type a space. <digit> Element used in the construction of various numeric data types. Can take any value between 0 and 9 inclusively (corresponds to ASCII character codes 48 to 57, in decimal). LTB Series...
Page 254 Indicate that the enclosed parameters can appear 0 to n times when the command is used. Do not include braces in your program message. Mandatory to separate keywords. Can be omitted at the beginning of a program message. For example, you can use either :SYST:ERR or SYST:ERR. LTB Series...
Page 255: Consulting Data Types
:SYSTem:ERRor? Long form Short form (small words :SYST:ERR? represented by the capital letters :syst:err? of the long form) Consulting Data Types If you need information about data types used in EXFO’s documentation, see the appendix on data types. LTB Series...
Page 256: Writing Remote Control Code
The controller must retrieve all the responses from previous queries (including the response terminator) before sending a new message to an instrument. The controller must not try to retrieve a response from an instrument if the corresponding query has not been previously sent to the instrument. LTB Series...
Page 257 Since the controller can only retrieve data when the instrument has finished processing the queries, it could result in problems ranging from a saturation of the output queue to the complete blocking of the whole system. LTB Series...
Page 258: Error Message Format
As shown in the above figure, the message contains three parts: error number error description device-dependent information Error messages ending in a negative number are SCPI-based errors. For a complete list of possible errors, see the appendix on SCPI-based errors. LTB Series...
Page 259: Monitoring Remote Commands
Monitoring Remote Commands Monitoring Remote Commands ToolBox X allows you to monitor remote commands sent to your units, if desired. To monitor remote commands: 1. From the main window, click the Test Tools button. 2. Select SCPI-Telnet Monitor. LTB Series...
Page 260 Using Your Unit and Modules in an Automated Test Environment Monitoring Remote Commands When you send SCPI commands over TCP/IP through Telnet or Socket from the EXFO Instrument Control, you are automatically connected to the monitoring system. Connection tabs List of...
Page 261 You can use any program, as the list is copied in text format. To save the list as a file, click Save. To exit the monitoring utility, click Exit. For more information, refer to the user documentation about communication through TCP/IP over Telnet. LTB Series...
Page 263: 12 Entretien
12 Entretien Pour garantir un fonctionnement durable de votre appareil dans des conditions optimales : Inspectez toujours les connecteurs à fibres optiques avant de les utiliser et nettoyez-les si nécessaire. Conservez l'appareil à l'abri de la poussière. Nettoyez le boîtier et le panneau avant de l'appareil à l'aide d'un chiffon légèrement humide.
Page 264: Gestion Des Mises À Jour Windows
Dans tous les cas, seules les applications de Microsoft peuvent être mises à jour à l'aide de la fonctionnalité de mise à jour automatique Windows. Pour mettre à jour les applications EXFO, consultez Installation ou mise à niveau des applications EXFO à la page 75. Les applications tierces doivent être mises à...
Page 265 Entretien Gestion des mises à jour Windows 3. Sélectionnez Windows Update. 4. Sous État de la mise à jour, cliquez sur Rechercher des mises à jour. 5. Suivez les instructions à l'écran. Série LTB...
Page 266 Entretien Gestion des mises à jour Windows Windows 8.1 Pro (certains appareils LTB-8 uniquement) Par défaut, votre appareil est configuré pour vérifier les mises à jour mais vous laisse le choix de les télécharger et de les installer ou non. Néanmoins, si vous le préférez, vous pouvez configurer votre appareil afin qu'il recherche et installe automatiquement les mises à...
Page 267 Entretien Gestion des mises à jour Windows 3. Cliquez sur Système et sécurité. 4. Dans Windows Update, cliquez sur Activer or désactiver la mise à jour automatique. Série LTB...
Page 268 Entretien Gestion des mises à jour Windows 5. Sélectionnez les options de mise à jour qui vous conviennent. 6. Cliquez sur OK pour confirmer vos modifications et revenir au Panneau de configuration. Série LTB...
Page 269: Remplacement Des Disques Durs (Ltb-8 Et Ltb-12 Uniquement)
Lisez attentivement les informations présentées dans cette section avant de continuer. Si vous n’avez pas acheté l'option RAID, vous devez renvoyer votre appareil à EXFO pour le faire réparer (voir Contacter l'équipe d'assistance technique à la page 316). VERTISSEMENT Veillez à ne pas faire tomber d'objets métalliques comme des vis à...
Page 270 Ne retirez jamais les deux disques en même temps lorsque l’appareil est sous tension. Les disques et l’appareil seront sinon irrémédiablement ENDOMMAGÉS. Les appareils endommagés devront être retournés à EXFO pour réparation. Utilisez uniquement des disques durs conçus pour votre appareil et approuvés par EXFO.
Page 271 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 4. Utilisez les repères sur le panneau arrière pour localiser le disque que vous souhaitez remplacer. LTB-8 Disques durs remplaçables LTB-12 Disques durs remplaçables Série LTB...
Page 272 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 5. Retirez le disque dur comme suit (inutile de mettre votre appareil hors tension avant de commencer) : 5a. Si vous utilisez un appareil LTB-8, appuyez sur le bouton rouge (affiché en gris foncé ci-dessous) pour libérer le levier. Si vous utilisez un appareil LTB-12, appuyez sur l’extrémité...
Page 273 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 5b. Une fois que le levier est libéré de son verrouillage, tournez le levier avec précaution à l’aide de votre doigt pour le faire sortir (vers le bas pour le LTB-8 et vers la gauche pour le LTB-12). Le disque sort de sa baie.
Page 274 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 6. Retirez le disque de votre appareil et placez-le sur une surface plane telle qu’une table, comme illustré ci-dessous. LTB-8 Bouton de déverrouillage rouge Circuit imprimé LTB-12 Languette de déverrouillage Série LTB...
Page 275 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 7. À l’aide d'un tournevis, retirez les quatre vis qui maintiennent le disque dans son support. Note : Gardez les vis à portée de main. Vous en aurez besoin plus tard pour fixer le nouveau disque.
Page 276 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 8. Retirez le disque en le faisant coulisser entièrement hors de son support. 9. Placez le nouveau disque de manière à ce que le circuit imprimé soit sur le côté droit. Si vous utilisez un appareil LTB-8, le circuit imprimé...
Page 277 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) ISE EN GARDE Pour éviter d’endommager le disque dur, manipulez-le toujours par son boîtier, sans jamais entrer en contact avec le circuit imprimé. 10. Faites glisser le disque dans son support, en respectant l'orientation du circuit imprimé...
Page 278 Entretien Remplacement des disques durs (LTB-8 et LTB-12 uniquement) 13. Alignez le disque avec la baie correspondante. 14. À l’aide du levier, faites glisser avec précaution le disque dans la baie jusqu’à la butée. 15. Si vous utilisez un appareil LTB-8, poussez légèrement sur le levier jusqu'à...
Page 279: Remplacement Des Fusibles (Ltb-2 Uniquement)
Entretien Remplacement des fusibles (LTB-2 uniquement) Remplacement des fusibles (LTB-2 uniquement) L’appareil contient deux fusibles de type F10A L (5 mm x 20 mm (0.197 po x 0,787 po), à action rapide, 250 V). Le porte-fusible se trouve au dos de l’appareil, à gauche de l’interrupteur principal. Pour remplacer un fusible : 1.
Page 280 Entretien Remplacement des fusibles (LTB-2 uniquement) 3. Appuyez avec précaution sur le porte-fusible pour le retirer de l’appareil. 4. Répétez l’opération avec le second porte-fusible. 5. Vérifiez et remplacez les fusibles, si nécessaire. 6. Insérez le nouveau fusible dans le porte-fusible. Porte-fusible Fusible 7.
Page 281: Recyclage Et Mise Au Rebut
électriques et électroniques inclus) conformément aux réglementations locales en vigueur. Ne le jetez pas dans les bacs à ordures ordinaires. Pour en savoir plus sur le recyclage/la mise au rebut, consultez le site Web d'EXFO à l'adresse www.exfo.com/recycle. Série LTB...
Page 283: 13 Dépannage
13 Dépannage Résolution des problèmes courants Avant d'appeler l'assistance technique EXFO, veuillez envisager les solutions suivantes aux problèmes susceptibles de survenir. Problème Cause possible Solution Mon appareil ne Problème lié à LTB-2 : démarre pas. l’alimentation électrique. Si votre appareil est connecté à...
Page 284 (qui se situe à l'arrière de l'appareil) sur la position hors tension, puis basculez-le à nouveau sur la position sous tension. Les fichiers de démarrage Contactez EXFO. Windows sont endommagés. Mon appareil est plus Certains éléments de Les premières fois que vous lent que prévu.
Page 285 EXFO Software Update (voir Installation ou mise à niveau des applications EXFO à la page 75). Le module n'est pas pris en Veuillez vous référer aux charge par votre appareil.
Page 286 Dépannage Résolution des problèmes courants Problème Cause possible Solution Un message d'erreur Lorsque vous effectuez Supprimez le dossier Windows.old m'avertit que l'espace une opération de ou les fichiers inutilisés avec disque est insuffisant rafraîchissement, l'utilitaire de nettoyage de disque. pour effectuer une Windows crée un Pour plus d'informations, consultez opération de...
Page 287 EXFO de récupération de section Restauration du n'apparaissent plus. Microsoft plutôt qu'avec fonctionnement normal de l'assistant fourni par EXFO. l'appareil à la page 281. Je dois me connecter à Connectez-vous à votre l'application Web AMT, appareil en utilisant le nom mais je ne dispose pas d'hôte (ordinateur) de votre...
Page 288 Dépannage Résolution des problèmes courants Problème Cause possible Solution Je ne peux pas me Adresse IP incorrecte. Vérifiez si l’adresse IP que vous connecter à distance à avez spécifiée pour votre appareil mon appareil. est valide. Aucun câble réseau n’est Assurez-vous qu'un câble réseau connecté...
Page 289: Restauration Du Fonctionnement Normal De L'appareil
état initial (son état lors de l'achat) soit à un état spécifique à l'aide d'une image de sauvegarde (fichier WIM) précédemment créée. Note : Pour les mises à jour actuelles, utilisez l'utilitaire EXFO Software Update. Vous pouvez créer vos propres fichiers WIM directement sur votre appareil et les stocker sur une clé...
Page 290 N'ÉTEIGNEZ PAS votre appareil tant que l'opération de récupération est en cours. Sinon vous risquez d'endommager gravement votre appareil. Les appareils endommagés doivent être retournés à EXFO pour réparation. Les opérations de récupération que vous pouvez lancer sur votre appareil dépendent du système d'exploitation utilisé.
Page 291 MPORTANT Pour éviter tout problème, utilisez toujours l'assistant fourni par EXFO et non les outils de récupération fournis par Microsoft pour faire revenir votre appareil à un état précédent. Série LTB...
Page 292 Dépannage Restauration du fonctionnement normal de l'appareil MPORTANT La taille du fichier WIM dépend de l'espace disque actuellement utilisé sur votre appareil. Pour éviter tout problème, utilisez toujours une clé USB avec un système de fichiers NTFS et un minimum de 16 Go d'espace disque libre.
Page 293 Dépannage Restauration du fonctionnement normal de l'appareil 3. Sélectionnez Récupération. 4. Dans Démarrage avancé, cliquez sur Redémarrer maintenant. Série LTB...
Page 294 Dépannage Restauration du fonctionnement normal de l'appareil 5. Dans Choose an option (Choisir une option), cliquez sur Troubleshoot (Dépannage). 6. Cliquez sur Platform Imaging Utility (Utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 7. Branchez une clé USB sur votre appareil. Série LTB...
Page 295 Dépannage Restauration du fonctionnement normal de l'appareil 8. Dans l'assistant Utilitaire d'imagerie et d'entretien de la plate-forme, sélectionnez Create a WIM file (Créer un fichier WIM), puis cliquez sur Next (Suivant). 9. Cliquez sur Browse (Parcourir). Série LTB...
Page 296 Dépannage Restauration du fonctionnement normal de l'appareil 10. Trouvez la clé USB puis cliquez deux fois sur son identifiant pour accéder à son contenu. 11. Sélectionnez le dossier souhaité. 12. Saisissez un nom de fichier, puis cliquez sur Save (Enregistrer). 13.
Page 297 Dépannage Restauration du fonctionnement normal de l'appareil 16. Cliquez sur Cancel (Annuler) pour revenir à la fenêtre d'accueil de l'utilitaire. 17. Cliquez sur Restart (Redémarrer). Le fichier WIM est prêt pour une utilisation ultérieure. Série LTB...
Page 298 Dépannage Restauration du fonctionnement normal de l'appareil Pour faire revenir votre appareil à un état précédent à l'aide d'un fichier WIM : 1. Assurez-vous que votre appareil reste sous tension pendant l'opération. 2. Si vous le souhaitez, sauvegardez vos données. 3.
Page 299 Dépannage Restauration du fonctionnement normal de l'appareil 6. Dans Démarrage avancé, cliquez sur Redémarrer maintenant. 7. Dans Choose an option (Choisir une option), cliquez sur Troubleshoot (Dépannage). Série LTB...
Page 300 Dépannage Restauration du fonctionnement normal de l'appareil 8. Cliquez sur Platform Imaging Utility (Utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 9. Branchez la clé USB contenant le fichier WIM souhaité sur votre appareil. Série LTB...
Page 301 Dépannage Restauration du fonctionnement normal de l'appareil 10. Dans l'assistant Utilitaire d'imagerie et d'entretien de la plate-forme, sélectionnez Restore unit from a WIM file (Restaurer l'appareil à partir d'un fichier WIM), puis cliquez sur Next (Suivant). 11. Cliquez sur Browse (Parcourir). Série LTB...
Page 302 Dépannage Restauration du fonctionnement normal de l'appareil 12. Trouvez la clé USB puis cliquez deux fois sur son identifiant pour accéder à son contenu. 13. Sélectionnez le fichier WIM souhaité. 14. Cliquez sur Next (Suivant). 15. Lisez l'avertissement, puis cliquez sur Start (Démarrer) pour restaurer l'appareil avec l'image sélectionnée.
Page 303 Dépannage Restauration du fonctionnement normal de l'appareil Pour réinitialiser votre appareil aux paramètres d'usine : 1. Assurez-vous que votre appareil reste sous tension pendant l'opération. 2. Si vous le souhaitez, sauvegardez vos données. 3. Depuis la barre des tâches, appuyez sur le bouton Démarrer ( puis Paramètres ( 4.
Page 304 Dépannage Restauration du fonctionnement normal de l'appareil 5. Sélectionnez Récupération. 6. Dans Démarrage avancé, appuyez sur Redémarrer maintenant. Série LTB...
Page 305 Dépannage Restauration du fonctionnement normal de l'appareil 7. Dans Choose an option (Choisir une option), appuyez sur Troubleshoot (Dépannage). 8. Appuyez sur Platform Imaging Utility (utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. Série LTB...
Page 306 Dépannage Restauration du fonctionnement normal de l'appareil 9. Dans l'assistant Platform Servicing and Imaging Utility (utilitaire d'imagerie et d'entretien de la plate-forme), sélectionnez Reset this unit to factory settings (Réinitialiser cet appareil aux paramètres d'usine), puis appuyez sur Next (Suivant). 10.
Page 307 Dépannage Restauration du fonctionnement normal de l'appareil Windows 8.1 Pro (certains appareils LTB-8 uniquement) Lorsque vous souhaitez restaurer votre appareil, plusieurs options sont possibles. Le tableau ci-dessous les présente brièvement. Méthode Description Actualiser L'appareil reviendra à son état initial. Tous les fichiers de données qui ont été sauvegardés dans les dossiers personnels par défaut (Documents, Images, etc.) seront toujours disponibles une fois cette opération terminée.
Page 308 Dépannage Restauration du fonctionnement normal de l'appareil MPORTANT Opération de réactualisation : toutes les données qui ont été stockées dans les dossiers personnels par défaut seront toujours disponibles une fois cette opération terminée. Néanmoins, toutes les données stockées dans d'autres dossiers seront perdues.
Page 309 Dépannage Restauration du fonctionnement normal de l'appareil 3. Cliquez sur Mise à jour et récupération. 4. Cliquez sur Récupération. Série LTB...
Page 310 Dépannage Restauration du fonctionnement normal de l'appareil 5. Dans Démarrage avancé, cliquez sur Redémarrer maintenant. 6. Dans Choose an option (Choisir une option), cliquez sur Troubleshoot (Dépannage). Série LTB...
Page 311 Dépannage Restauration du fonctionnement normal de l'appareil 7. Cliquez sur Platform Imaging Utility (Utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 8. Branchez une clé USB sur votre appareil. Série LTB...
Page 312 Dépannage Restauration du fonctionnement normal de l'appareil 9. Dans l'assistant Utilitaire d'imagerie et d'entretien de la plate-forme, sélectionnez Create a WIM file (Créer un fichier WIM), puis cliquez sur Next (Suivant). 10. Cliquez sur Browse (Parcourir). Série LTB...
Page 313 Dépannage Restauration du fonctionnement normal de l'appareil 11. Trouvez la clé USB puis cliquez deux fois sur son identifiant pour accéder à son contenu. 12. Sélectionnez le dossier souhaité. 13. Saisissez un nom de fichier, puis cliquez sur Save (Enregistrer). 14.
Page 314 Dépannage Restauration du fonctionnement normal de l'appareil 17. Cliquez sur Cancel (Annuler) pour revenir à la fenêtre d'accueil de l'utilitaire. 18. Cliquez sur Restart (Redémarrer). Le fichier WIM est prêt pour une utilisation ultérieure. Pour faire revenir votre appareil à un état précédent : 1.
Page 315 Dépannage Restauration du fonctionnement normal de l'appareil 4. Cliquez sur Paramètres > Modifier les paramètres du PC. 5. Cliquez sur Mise à jour et récupération. Série LTB...
Page 316 Dépannage Restauration du fonctionnement normal de l'appareil 6. Cliquez sur Récupération. 7. Si vous voulez réactualiser ou réinitialiser votre appareil, procédez comme suit : 7a. Cliquez sur le bouton Commencer correspondant à votre choix. Pour réactualiser votre appareil Pour réinitialiser votre appareil 7b.
Page 317 Dépannage Restauration du fonctionnement normal de l'appareil 8. Si vous souhaitez restaurer votre appareil (avec un fichier WIM), procédez comme suit : 8a. Dans Démarrage avancé, cliquez sur Redémarrer maintenant. 8b. Dans Choose an option (Choisir une option), cliquez sur Troubleshoot (Dépannage).
Page 318 Dépannage Restauration du fonctionnement normal de l'appareil 8c. Cliquez sur Platform Imaging Utility (Utilitaire d'imagerie de la plate-forme) pour afficher l'application correspondante. 8d. Branchez la clé USB contenant le fichier WIM souhaité sur votre appareil. Série LTB...
Page 319 Dépannage Restauration du fonctionnement normal de l'appareil 8e. Dans l'assistant Utilitaire d'imagerie et d'entretien de la plate-forme, sélectionnez Restore unit from a WIM file (Restaurer l'appareil à partir d'un fichier WIM), puis cliquez sur Next (Suivant). Série LTB...
Page 320 Dépannage Restauration du fonctionnement normal de l'appareil 8f. Cliquez sur Browse (Parcourir). 8g. Trouvez la clé USB puis cliquez deux fois sur son identifiant pour accéder à son contenu. 8h. Sélectionnez le fichier WIM souhaité. Série LTB...
Page 321 Dépannage Restauration du fonctionnement normal de l'appareil 8i. Cliquez sur Next (Suivant). 8j. Lisez l'avertissement, puis cliquez sur Start (Démarrer) pour restaurer l'appareil avec l'image sélectionnée. 8k. Lorsque l'opération est terminée et que l'application vous le demande, débranchez la clé USB puis cliquez sur OK. L'appareil redémarrera.
Page 322: Affichage De La Documentation En Ligne
PDF fourni. Note : Les guides de l'utilisateur de tous les produits sont téléchargeables sur le site Web d’EXFO (www.exfo.com) au format PDF. Pour afficher l'aide en ligne : Dans ToolBox X ou une application de l'instrument, cliquez sur l'équivalent).
Page 323 Dépannage Affichage de la documentation en ligne Pour afficher la documentation en format PDF : 1. Dans la fenêtre principale, cliquez sur le bouton Utilitaires. 2. Cliquez sur l'icône correspondant au type de document que vous souhaitez afficher. Série LTB...
Page 324: Contacter L'équipe D'assistance Technique
Fax : 1 418 683-9224 support@exfo.com Pour des informations détaillées sur l'assistance technique et la liste des autres bureaux à travers le monde, consultez le site Web EXFO sur www.exfo.com. Si vous avez des commentaires ou des suggestions concernant cette documentation utilisateur, vous pouvez les envoyer à...
Page 325: Affichage Des Informations Système
ToolBox X ou les informations sur les interfaces réseau directement sur votre appareil. Vous pouvez également trouver les coordonnées appropriées si vous souhaitez contacter EXFO. Récupération du numéro de série de votre appareil Le numéro de série de votre appareil se trouve facilement à...
Page 326 Pour récupérer le numéro de série de votre appareil : 1. Dans le coin inférieur droit de la fenêtre principale, cliquez sur 2. Cliquez sur l'onglet Plate-forme. Le numéro de série s'affiche. Note : Les numéros de série de vos modules se trouvent dans la fenêtre Modules.
Page 327 Dépannage Affichage des informations système Récupération de la version de Toolbox X Vous pouvez afficher la version de ToolBox X qui est installée sur votre appareil. Pour récupérer le numéro de version de ToolBox X : 1. Dans le coin inférieur droit de la fenêtre principale, cliquez sur 2.
Page 328 Dépannage Affichage des informations système Récupération d'informations sur les interfaces réseau Vous pouvez trouver les informations relatives aux interfaces réseau (adaptateurs) comme l'état des interfaces, l'adresse IP, etc. Pour récupérer des informations sur les interfaces réseau : 1. Dans le coin inférieur droit de la fenêtre principale, cliquez sur 2.
Page 329 Dépannage Affichage des informations système Récupération des coordonnées Toutes les informations nécessaires pour contacter EXFO sont disponibles sur votre appareil. Pour récupérer les coordonnées : 1. Dans le coin inférieur droit de la fenêtre principale, cliquez sur 2. Cliquez sur l'onglet À propos de.
Page 330: Transport
Dépannage Transport Transport Lors du transport de l'appareil, respectez la plage de température indiquée dans les caractéristiques. Les dommages survenant au cours du transport peuvent être occasionnés par une manipulation inappropriée. La procédure suivante est recommandée afin de réduire autant que possible les risques de dommages : Placez l'appareil dans l'emballage d'origine ayant servi à...
Page 331: 14 Garantie
14 Garantie Informations générales EXFO Inc. (EXFO) offre une garantie contre les défauts de matériaux ou de fabrication pendant une période de deux ans à compter de la date d'expédition d'origine. EXFO garantit également que l'équipement sera conforme aux spécifications applicables s'il est utilisé normalement.
Page 332: Responsabilité
Exclusions EXFO se réserve le droit d'apporter des modifications à la conception ou à la fabrication de ses produits à tout moment, sans obligation d'effectuer ces modifications sur les appareils déjà vendus. Les accessoires, notamment les fusibles, les voyants, les batteries et les interfaces universelles (EUI) utilisés avec les produits EXFO ne sont pas couverts par...
Page 333: Certification
étalonnage. 2. Si vous devez retourner l'appareil à EXFO ou à un centre d'entretien agréé, il vous transmettra un numéro d'autorisation de retour de marchandise (RMA) ainsi que l'adresse du retour.
Page 334 Si l'équipement n'est pas sous garantie, l'utilisateur recevra une facture pour les frais inscrits dans ce rapport. EXFO prendra en charge les frais de retour au client de l'équipement sous garantie. Les frais d'assurance pour le transport sont à...
Page 335: Exfo Centres D'entretien À Travers Le Monde
Fuhai, Bao’An District, Shenzhen, Chine, 518103 Pour afficher le réseau EXFO des centres d'entretien agréés gérés par nos partenaires près de chez vous, consultez le site Web d'EXFO pour obtenir la liste complète des partenaires de service : http://www.exfo.com/support/services/instrument-services/ exfo-service-centers.
Page 337: A Data Types
Data Types The following section provides an overview of the most common data types that may appear in EXFO’s documentation on commands and queries. The information is supplied for guidance only. For more detailed information, please refer to IEEE 488.2 and SCPI standards.
Page 338: Applicable Data Types For Input-Ieee 488.2
END^ <wsp> END^ In the diagram above, “NL” corresponds to ASCII character code 10, in decimal (0A in binary) “END^” corresponds to the last data byte of the message sent with EOI = True and ATN = False LTB Series...
Page 339 12.048, this value will be rounded off to 12.05. <mantissa> <wsp> <exponent> The second diagram below illustrates the <mantissa> syntax. <digit> <digit> <digit> <digit> The third diagram illustrates the <exponent> syntax. <wsp> <digit> Examples: +2.0 e5, –.56E+4, 6.5e–10 LTB Series...
Page 340 This data type will be used for integer representation in hexadecimal (base 16), octal (base 8) or binary (base 2). The numeric representations will begin with “#H” for hexadecimal, “#Q” for octal and “#B” for binary. <digit> Examples: #Hf3bc015d, #h01a4, #hfe LTB Series...
Page 341 Data Types Applicable Data Types for Input—IEEE 488.2 Examples: #Q1234567, #q1275, #q07 <digit> Examples: #B10010111, #b10110, #b1100 LTB Series...
Page 342 <inserted > <non single quote char> " " <inserted > " " <non single quote char> Examples: "SCPI Commands", ’SCPI Commands’, "SCPI ’Commands’", ’SCPI "Commands"’, "SCPI ""Commands""", ’SCPI ’’Commands’’’ LTB Series...
Page 343 The bytes indicate 1 and 3. The length will then be 13 bytes. The actual response will begin at byte number 5, in this case. <non-zero <8-bit data <digit> digit> byte> <8-bit data <PROGRAM MESSAGE byte> TERMINATOR> LTB Series...
Page 344 <suf f ix unit> <digit> Examples: nm, kHz, km/s2, uW A relative unit (dB) can be referenced to an absolute level, as shown on the following diagram. <suf f ix mult.> <suf f ix unit> Examples: db, dbm, dBW LTB Series...
Page 345 Applicable Data Types for Input—IEEE 488.2 The following table illustrates the possible forms for <suffix mult.>: Name Value Mnemonic 1E18 Peta 1E15 Tera 1E12 Giga Mega Kilo Milli 1E-3 Micro 1E-6 Nano 1E-9 Pico 1E-12 Femto 1E-15 Atto 1E-18 LTB Series...
Page 346 Applicable Data Types for Input—IEEE 488.2 The table below gives the possible forms for <suffix unit>: Reference Unit Suffix Unit Degrees Radians Amperes Volts Hertz Meters Watts DBs ref to 1mW Decibels Degrees Celsius Degrees Fahrenheit FAR Kelvins Seconds Hours Minutes LTB Series...
Page 347: Applicable Data Types For Output -Ieee 488.2
This data type will be used by a device to return short mnemonics when a <DECIMAL NUMERIC PROGRAM DATA> cannot be used. The returned information is sent in the long form and in upper case. Examples: TRIANGLEWAVE, NCONTINUOUS LTB Series...
Page 348 This data type will be used by a device to return positive or negative integers. <digit> Examples: 4, –23, 90 <NR2 NUMERIC RESPONSE DATA> (or <NR2>) This data type will be used by a device to return positive or negative real numbers (fixed-point numbers). <digit> <digit> Examples: 23.45, 1.22, –4.55 LTB Series...
Page 349 Applicable Data Types for Output —IEEE 488.2 <NR3 NUMERIC RESPONSE DATA> (or <NR3>) This data type will be used by a device to return positive or negative exponential numbers (floating-point numbers). <digit> <digit> <digit> Examples: 4.3E–3, –8.9456E8, 123E–5 LTB Series...
Page 350 PACKED 4 bytes Under range 2143289345.000000 7FC00001 Over range 2143289346.000000 7FC00002 Invalid 2143289347.000000 7FC00003 Inactive 2143289348.000000 7FC00004 Value is ASCII 8 bytes PACKED 8 bytes Under range 9221120237577961472 7FF8000020000000 Over range 9221120238114832384 7FF8000040000000 Invalid 9221120238651703296 7FF8000060000000 Inactive 9221120239188574208 7FF8000080000000 LTB Series...
Page 351 Data Types Applicable Data Types for Output —IEEE 488.2 <HEXADECIMAL NUMERIC RESPONSE DATA> This data type will be used by a device to return integer representations in hexadecimal (base 16). <digit> Examples: #HA3C5, #H0123C, #H010F LTB Series...
Page 352 Data Types Applicable Data Types for Output —IEEE 488.2 <OCTAL NUMERIC RESPONSE DATA> This data type will be used by a device to return integer representations in octal (base 8). Examples: #Q753214, #Q0124, #Q0725 LTB Series...
Page 353 This data type will be used by a device to return strings containing 7-bit ASCII characters and especially when text has to be displayed since even the non-printable characters are also returned. " " <inserted > " " <non-single quote char> Examples: "SCPI Commands", "SCPI ""Commands""" LTB Series...
Page 354 The bytes indicate 1 and 3. The length will then be 13 bytes. The actual response will begin at byte number 5, in this case. Examples: #14<DAB><DAB><DAB><DAB>, #3004<DAB><DAB><DAB><DAB> where “<DAB>” stands for data byte LTB Series...
Page 355 Note: If you receive a zero as the first digit (#0), it is necessarily followed by a <RESPONSE PROGRAM MESSAGE TERMINATOR> so that you will detect the end of the <INDEFINITE LENGTH ARBITRARY BLOCK RESPONSE DATA>. Example: #0<DAB><DAB><DAB><DAB><terminator> where “<DAB>” stands for data byte. LTB Series...
Page 356 This data type is used by a device to return information when it is impossible to use any other data type. Example: To the *IDN? query, the device will return this response in an arbitrary ASCII bytes format: EXFO Inc.,,125-2A55,1.0.1.97 <ASCII data <RESPONSE MESSAGE by te > TERMINATOR> LTB Series...
Page 357: Applicable Data Types For Input-Scpi
These are: MINimum, MAXimum, DEFault, UP, DOWN, Not A Number (NAN), INFinity and Negative INFinity (NINF). The following special forms are likely to be used by EXFO’s instruments in certain commands or queries: DEFault: This special <numeric_value> parameter forces the instrument to select a value, which is deemed to be convenient to the user.
Page 358: Special Numeric Values Received On Output
Special Numeric Values Received on Output Special Numeric Values Received on Output It is possible that an instrument returns unusual values in certain cases. For information on these values, see Applicable Data Types for Output —IEEE 488.2 on page 339. LTB Series...
Page 359: Bieee 488.2 And Specific Command Reference
Identification query *OPC Operation complete command *OPC? Operation complete query *RST Reset command *SRE Service request enable command *SRE? Service request enable query *STB? Read status byte query *TST? Self-test query *WAI Wait for pending operations to be completed LTB Series...
Page 360: Ieee 488.2 Required Commands
IEEE 488.2 and Specific Command Reference IEEE 488.2 Required Commands IEEE 488.2 Required Commands *CLS Description The *CLS command clears the Standard Event Status Register and the Error/Event Queue. Syntax *CLS Parameter(s) None LTB Series...
Page 361 Standard Event Status Enable Register N.U. Syntax *ESE<wsp><RegisterValue> Parameter(s) RegisterValue: The program data syntax for <RegisterValue> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <RegisterValue>, expressed in base 2, represents the bit values of the Standard Event Status Enable Register. LTB Series...
Page 362 <RegisterValue> shall be in the range of 0 through 255. Example(s) *ESE 25 where 25 = (bit EXE, bit DDE and bit OPC) *ESE 0 clears the content of the Standard Event Status Enable register See Also *ESE? *ESR? LTB Series...
Page 363 With the *ESE? query you can determine the current contents of the Standard Event Status Enable Register. See the contents of this register below. Standard Ev ent Status Enable Register N.U. Syntax *ESE? Parameter(s) None Response Syntax <RegisterValue> LTB Series...
Page 364 DDE 8 Device Dependent Error Enable QRY 4 QueRry Error Enable N.U. 2 Not used OPC 1 Operation Complete Enable Example(s) *ESE? returns 133 where 133 = (bit PON, bit QYE and bit OPC) See Also *ESE *ESR? LTB Series...
Page 365 With the *ESR? query you can determine the current contents of the Standard Event Status Register. Reading the Standard Event Status Register clears it. See the contents of this register below. Standard Event Status Register N.U. Syntax *ESR? Parameter(s) None Response Syntax <RegisterValue> LTB Series...
Page 366 Execution Error Enable DDE 8 Device Dependent Error Enable QRY 4 QueRry Error Enable N.U. 2 Not used OPC 1 Operation Complete Enable Example(s) *ESR? returns 33 where 33 = (bit CME and bit OPC) See Also *ESE *ESE? LTB Series...
Page 367 *IDN? query should be the last <QUERY MESSAGE UNIT> in a <TERMINATED PROGRAM MESSAGE>. The response is organized into four fields separated by commas. The field definitions are as follows: Field 1 (Manufacturer): EXFO Inc. Field 2 (Model): Instrument Model LTB Series...
Page 368 20 through 7E (32 through 126 decimal) except commas (2C, 44 decimal) and semicolons (3B, 59 decimal). Example(s) *IDN? returns EXFO Inc., LTB-8,125-2A55,1.0.1.97 Notes The overall length of the *IDN? response is less than or equal to 72 characters.
Page 369 Register using the *ESR? common query command. However, using a service request eliminates the need to poll the Standard Event Status Register thereby freeing the controller to do other useful work. Syntax *OPC Parameter(s) None See Also *OPC? *WAI LTB Series...
Page 370 <NR1 NUMERIC RESPONSE DATA> element. The <Acknowledge> response is a single ASCII-encoded byte corresponding to 1. The receipt of an <Acknowledge> response indicates that all pending selected device operations have been completed. Example(s) *OPC? returns 1 See Also *OPC *WAI LTB Series...
Page 371 Any Event Enable Register setting, including the Standard Event Status Enable Register setting. d) Any Event Register setting, including the Standard Event Status Register settings. e) Calibration data that affects device specifications. f) The Service Request Enable Register setting. Syntax *RST Parameter(s) None LTB Series...
Page 372 The program data syntax for <RegisterValue> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <RegisterValue> value ranges from 0 through 255. The <RegisterValue>, expressed in base 2 (binary), represents the bit values of the Service Request Enable Register. LTB Series...
Page 373 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used A bit value of zero shall indicate a disabled condition. Example(s) *SRE 52 where 52 = (bit ESB, bit MAV and bit EAV) See Also *SRE? *STB? LTB Series...
Page 374 Not used ESB 32 Event Summary Bit Enable MAV 16 Message AVailable Enable N.U. 8 Not used EAV 4 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used Syntax *SRE? Parameter(s) None Response Syntax <RegisterValue> LTB Series...
Page 375 <NR1 NUMERIC RESPONSE DATA> element. The <RegisterValue> ranges from 0 through 255. When converted to binary (base 2), the <RegisterValue> represents the current bit values of the Service Request Enable Register. Example(s) *SRE returns 32 (bit ESB) See Also *SRE *STB? LTB Series...
Page 376 With the *STB? query you can read the status byte and Master Summary Status bit. See the content of this register below. Status By te Register RQS/ N.U. N.U. N.U. N.U. Syntax *STB? Parameter(s) None Response Syntax <RegisterValue> LTB Series...
Page 377 Message AVailable Enable N.U. 8 Not used EAV 4 Error / Event AVailable Enable N.U. 2 Not used N.U. 1 Not used Example(s) *STB? returns 68 where 68 = (bit MSS and bit EAV) See Also *SRE *SRE? LTB Series...
Page 378 A <Result> with a value not equal to zero indicates that the self-test was not completed or was completed with errors detected. Example(s) *TST? returns 0 (self-test was completed with success) LTB Series...
Page 379 IEEE 488.2 and Specific Command Reference IEEE 488.2 Required Commands *WAI Description The *WAI command shall prevent the device from executing any further commands or queries until the no-operation-pending flag becomes TRUE. Syntax *WAI Parameter(s) None Example(s) *WAI See Also *OPC *OPC? LTB Series...
Page 380: Specific Commands-Quick Reference
The table below contains a summary of the specific commands for your unit. These commands are fully explained on the following pages. Command Parameter(s) FORMat [DATA] ASCii|PACKed[,<Length>] [DATA]? INSTrument CATalog? CATalog FULL? SOFTware CATalog? CATalog FULL? SYSTem DATE <Year>,<Month>,<Day> DATE? ERRor [NEXT]? TIME <Hour>,<Minute>,<Seconds> TIME? VERSion? LTB Series...
Page 381: Specific Commands
<Length> is set to 0. Syntax :FORMat[:DATA]<wsp>ASCii|PACKed[,<Lengt h>] Parameter(s) Type: The program data syntax for the first parameter is defined as a <CHARACTER PROGRAM DATA> element. The allowed <CHARACTER PROGRAM DATA> elements for this parameter are: ASCii|PACKed. LTB Series...
Page 382 <Length> of zero has been specified, the FORMat[:DATA]? query returns zero as its second parameter. When the PACKed data format is selected, the optional parameter <Length> it not used. Example(s) FORM ASC FORM ASC,6 FORM:DATA PACKED See Also FORMat[:DATA]? LTB Series...
Page 383 The PACKED <Type> is returned when data is transferred to a <DEFINITE BLOCK RESPONSE DATA>, as specified in the device documentation. Length: The response data syntax for <Length> is defined as a <NR1 NUMERIC RESPONSE DATA> element. LTB Series...
Page 384 When the data is returned in PACKED <Type>, the <Length> is not used and always returns 0. Example(s) FORM? returns ASCII,6 FORM? returns PACKED,0 See Also FORMat[:DATA]? LTB Series...
Page 385 The response data syntax for <Catalog> is defined as a <STRING RESPONSE DATA> element. The list of <STRING PROGRAM DATA> contains the names of all logical instruments and groups. Example(s) INST:CAT? returns “FTBx-2150-2346B-4-EA Optical Light Source”,”FTBx-5245-P-EI Optical Spectrum Analyzer” See Also INSTrument:CATalog:FULL? LTB Series...
Page 386 The list of <STRING RESPONSE DATA> contains the names of all logical instruments and groups. The immediately following <NR1 NUMERIC RESPONSE DATA> formatted number is its associated logical instrument number. Example(s) INST:CAT:FULL? returns “FTBx-2150-2346B-4-EA Optical Light Source”,1,”FTBx-5245-P-EI Optical Spectrum Analyzer”,2 See Also INSTrument:CATalog?. LTB Series...
Page 387 All response data are separated by commas. This is not affected by a *RST command. Syntax :SOFTware:CATalog? Parameter(s) None Response Syntax <Catalog>, where each element of the list is presented as <Product Pack Name>,<Version [Service Pack]> LTB Series...
Page 388 "major.minor" format, followed by an optional service pack version. The product pack and optional service pack versions are separated by a space. Example(s) SOFTware:CATalog? returns "ToolBox Core","1.8 SP1","ConnectorMax2", "3.15", "PowerBlazer","1.35","Optical Spectrum Analyzer","6.4" See Also SOFTware:CATalog:FULL? LTB Series...
Page 389 All response data are separated by commas. This is not affected by a *RST command. Syntax :SOFTware:CATalog:FULL? Parameter(s) None Response Syntax <Catalog>, where each element of the list is presented as <Product Pack Name><Simplified Version [Service Pack]>,<Detailed Version>,<Identifier 1>, <Identifier 2>,<Identifier 3> LTB Series...
Page 390 The immediately following <STRING RESPONSE DATA> contains the associated product pack HotFix (HF) identifier. The immediately following <STRING RESPONSE DATA> contains the associated product pack NS identifier. The immediately following <STRING RESPONSE DATA> contains the associated product pack CS identifier. LTB Series...
Page 391 IEEE 488.2 and Specific Command Reference Specific Commands :SOFTware:CATalog:FULL? Example(s) SOFTware:CATalog:FULL? returns "ToolBox Core","1.8 SP1","1.8.1.2554","0","0","0", ConnectorMax2","3.15","3.15.017265","0","0","0", "PowerBlazer","1.35","1.35.0.74","0","0","0", "Optical Spectrum Analyzer","6.4", "6.4.0.18191","0","0","0" See Also SOFTware:CATalog? LTB Series...
Page 392 The program data syntax for <Month> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <Month> is rounded to the nearest integer. Its range is 1 to 12 inclusive. The number 1 corresponds to January, 2 to February, and so on. LTB Series...
Page 393 1 to the number of days in the month from the previous parameter. This command keeps track of the number of days in each month, accounting for leap years through the range of years that it accepts. Example(s) SYST:DATE 2016,07,29 See Also SYSTem:DATE? LTB Series...
Page 394 IEEE 488.2 and Specific Command Reference Specific Commands :SYSTem:DATE? Description The SYSTem:DATE query returns the instrument's internal calendar. This is not affected by a *RST command. Syntax :SYSTem:DATE? Parameter(s) None Response Syntax <Year>,<Month>,<Day> LTB Series...
Page 395 This command keeps track of the number of days in each month, accounting for leap years through the range of years that it accepts. Example(s) SYST:DATE? returns 2016,07,29 See Also SYSTem:DATE LTB Series...
Page 396 The zero value is also used to indicate that no error or event has occurred. Description[,Info]: The response data syntax for <Description[,Info]> is defined as a <STRING RESPONSE DATA> element. LTB Series...
Page 397 The maximum length of <Description[,Info]> is 255 characters. For standard defined error/event <Codes>, the <Description> is sent exactly as indicated in the appendix of this document. Example(s) SYST:ERR:NEXT? returns -222,”Data out of range” SYST:ERR:NEXT? returns -222,”Data out of range,instrument monomodule 5240S, 2016/07/29 14:56:16.259” LTB Series...
Page 398 24-hour format. Minute: The program data syntax for <Minute> is defined as a <DECIMAL NUMERIC PROGRAM DATA> element. The <Minute> is always rounded to the nearest integer. It ranges from 0 to 59 inclusively. LTB Series...
Page 399 59.5 to be rounded to 60. When this element is rounded to 60 it shall be set to 0 and the minute value incremented. Any other carries shall be rippled through the date. Example(s) SYST:TIME 12,47,29 See Also SYSTem:TIME? LTB Series...
Page 400 Specific Commands :SYSTem:TIME? Description This device has an internal clock and implements the SYSTem:DATE? query to get the clock time over the interface. This is not affected by a *RST command. Syntax :SYSTem:TIME? Parameter(s) None Response Syntax <Hour>,<Minute>,<Second> LTB Series...
Page 401 Second: The response data syntax for <Second> is defined as a <NR1 NUMERIC RESPONSE DATA> element. The <Second> ranges from 0 to 59. The resolution of the clock is the second. Example(s) SYST:TIME? returns 16,55,38 See Also SYSTem:TIME LTB Series...
Page 402 Year.Revision, where Year represents the year-version (that is 1990) and Revision represents an approved revision number for that year. If no approved revisions are claimed, then this extension is 0. Example(s) SYSTem:VERSion? returns 1999.0 (no approved revisions are claimed) LTB Series...
Page 403: Cscpi-Based Errors
*EMC 0,1 is not allowed. –109 “Missing parameter” Fewer parameters were received than required for the header; for example, the *EMC common command requires one parameter, so receiving *EMC is not allowed. LTB Series...
Page 404 –121 “Invalid character in An invalid character for the data type being parsed number” was encountered; for example, an alpha in a decimal numeric or a "9" in octal data. LTB Series...
Page 405 –144 “Character data tool The character data element contains more than long” twelve characters (see IEEE 488.2, 7.7.1.4). –148 “Character data not A legal character data element was encountered allowed” where prohibited by the device. LTB Series...
Page 406 The expression data element was invalid (see IEEE 488.2, 7.7.7.2); for example, unmatched parentheses or an illegal character. –178 “Expression data not A legal expression data was encountered but was allowed” not allowed by the device at this point in parsing. LTB Series...
Page 407 (see IEEE 488.2, 5.6.1.5) was lost when the device changed to LOCS from REMS or to LWLS from RWLS. –203 “Command protected” Indicates that a legal password-protected program command or query could not be executed because the command was disabled. LTB Series...
Page 408 –221 through –229. –221 “Settings conflict” Indicates that a legal program data element was parsed but could not be executed due to the current device state (see IEEE 488.2, 6.4.5.3 and 11.5.1.1.5). LTB Series...
Page 409 Indicates that a legal program data element was parsed but could not be executed because the data format or structure is inappropriate. For example when loading memory tables or when sending a SYSTem:SET parameter from an unknown instrument. LTB Series...
Page 410 Definition of what constitutes missing mass storage is device-specific. –252 “Missing media” Indicates that a legal program command or query could not be executed because of a missing media; for example, no disk. The definition of what constitutes missing media is device-specific. LTB Series...
Page 411 –258 “Media protected” Indicates that a legal program command or query could not be executed because the media was protected; for example, the write-protect tab on a disk was present.The definition of what constitutes protected media is device-specific. LTB Series...
Page 412 488.2, 10.7.3 and 10.7.6.2); for example, the label was too long, the same as a common command header, or contained invalid header syntax.] –274 “Macro parameter [Indicates that the macro definition improperly error” used a macro parameter placeholder (see IEEE 488.2, 10.7.3).] LTB Series...
Page 413 “Illegal program name” [The name used to reference a program was invalid; for example, redefining an existing program, deleting a nonexistent program, or in general, referencing a nonexistent program.] –283 “Illegal variable name” [An attempt was made to reference a nonexistent variable in a program.] LTB Series...
Page 414 Error as defined in IEEE 488.2, 11.5.1.1.6 has occurred.] –310 “System error” [Indicates that some error, termed "system error" by the device, has occurred. This code is device-dependent.] –311 “Memory error” [Indicates some physical fault in the device's memory, such as parity error.] LTB Series...
Page 415 [Parity bit not correct when data received for message” example, on a serial port.] –362 “Framing error in [A stop bit was not detected when data was program message” received for example, on a serial port (for example, a baud rate mismatch).] LTB Series...
Page 416 (see IEEE 488.2, 6.5.7.5).] –500 “Power on” [The instrument has detected an off to on transition in its power supply.] –600 “User request” [The instrument has detected the activation of a user request local control.] LTB Series...
Page 417 Error Description Probable Cause Number –700 “Request control” [The instrument requested to become the active IEEE 488.1 controller-in-charge.] –800 “Operation complete” [The instrument has completed all selected pending operations in accordance with the IEEE 488.2, 12.5.2 synchronization protocol.] LTB Series...
Page 419: Dcom Properties And Events
You can build your own programs using the provided properties and events via the IcSCPIAccess interface (available on your unit). For information on how to configure your unit for DCOM control, see Configuring DCOM Access to Your Unit on page 208. LTB Series...
Page 420: Activex (Com/Dcom)-Quick Reference
ICSCPIAccess point Write property WriteBinary property Read property ReadBinary property Initialize property DeviceClear property RemoteState property LockoutState property StatusByte property RequestService event ReturnToLocal event These properties and events are fully explained on the following pages. LTB Series...
Page 421: Properties
Message: Required. A string value corresponding to the program message to be sent. Possible error(s) Timeout: This error will occur if the operation could not be completed within the allowed delay. For information on timeout setting, see Initialize on page 417. LTB Series...
Page 422 Initialize on page 417. MPORTANT Before you retrieve data with the Read or ReadBinary methods, you must specify the format in which the information must be returned. Details on how to correctly set the format can be found below. LTB Series...
Page 423 For information on timeout setting, see Initialize on page 417. QueryUnterminated: This error will occur if the output queue is empty (for example, no query has been made previously). LTB Series...
Page 424 To help you know the actual length of the retrieved data, it has the following structure: The first byte contains the # character. The byte that immediately follows contains the number of subsequent bytes that you have to check to know the total length. LTB Series...
Page 425 Read and Write operations, in milliseconds. Syntax object.Initialize(Timeout) Parameter(s) Timeout: Required. A numeric value corresponding to the delay in milliseconds. Notes If the Initialize method is not invoked, the default value is 10 000 milliseconds. LTB Series...
Page 426 (to set the state) State: a Boolean value corresponding to: True: Remote False: Local Parameter(s) None. Response(s) If the property is used to get the device’s remote state, the property will return a Boolean value. Access Get/Set LTB Series...
Page 427 None. Response(s) A value corresponding to the device’s status byte. Notes This property can be used in conjunction with RequestService event (see RequestService on page 420) to find out why the device caused a Service Request (SRQ). Access LTB Series...
Page 428: Events
(see StatusByte on page 419), this event allows you to determine the cause of the SRQ. ReturnToLocal Description This event is triggered when the user presses the Local button from the controller’s front panel when the device is in Remote state. Parameter(s) None. LTB Series...
Page 429: E Communicating Through Tcp/Ip Over Telnet
Communicating Through TCP/IP Over Telnet The EXFO Instrument Control provides SCPI automation or remote control over Telnet through TCP/IP as a Windows Service that continuously listens to a port from a Telnet server (FTB/IQS/LTB) on which modules to be tested are connected.
Page 430 Note: If you receive an error message, it probably means that the Telnet client is not already activated on your computer. In this case, in the Open box, type pkgmgr /iu:TelnetClient, and then click OK to enable the client. Once it is done, perform step 3 again. LTB Series...
Page 431 1e. Press ENTER to establish a connection with the Service. Once the connection is established, the READY> prompt is displayed in the Telnet editor window. Note: If the connection cannot be established, the Connection to host lost message is displayed instead. LTB Series...
Page 432 BEGIN and END block in the Telnet editor window, and then press ENTER. For more information, see Internal Commands of the TCP/IP over Telnet Protocol on page 429. 3. Click to close the session. LTB Series...
Page 433 OPEN <IP_ADDRESS_OF_TELNET_SERVER> <PORT> command: Example: open 10.192.2.45 5024 Note: Port 5024 is designated for sending SCPI commands in the Telnet protocol. The connection is established when the message Connected to Toolbox/IQS Manager is displayed in the Telnet editor window. LTB Series...
Page 434 BEGIN and END block in the Telnet editor window, and then press ENTER. For more information, see Internal Commands of the TCP/IP over Telnet Protocol on page 429. 3. Click to close the session. LTB Series...
Page 435: Accessing Modules
SESSION 2 sends this command: CONNECT LINS10 The commands returns...Error At this moment, SESSION 2 knows that LINS10 is already in use by another session. Note: Both sessions must use these commands to ensure that they receive accurate information. LTB Series...
Page 436 Shutting down and restarting the client computer. A network interruption. A module can also be released when you terminate the communication by using the KILL LINS command. For more information, see KILL LINS on page 437. LTB Series...
Page 437: Internal Commands Of The Tcp/Ip Over Telnet Protocol
ABORT BEGIN Description The ABORT BEGIN command prevents the execution of the SCPI commands that are enclosed in a BEGIN and END block, and returns to the READY> prompt in the Telnet editor window. Syntax ABORT BEGIN Examples LTB Series...
Page 438 BEGIN and END Description The BEGIN and END commands allow to define blocks of SCPI commands (script) in a Telnet editor window. The SCPI commands enclosed in BEGIN and END blocks will be executed in batch. Syntax BEGIN <SCPI_command> <SCPI_command> LTB Series...
Page 439 Internal Commands of the TCP/IP over Telnet Protocol BEGIN and END Examples Notes To execute a single command, simply type or paste the command in the Telnet editor window. You cannot enclose internal commands in a BEGIN and END block, except the ABORT BEGIN command. LTB Series...
Page 440 Communicating Through TCP/IP Over Telnet Internal Commands of the TCP/IP over Telnet Protocol CLOSE Description The CLOSE command terminates the current Telnet session. Syntax CLOSE Examples LTB Series...
Page 441 For FTB-1v2, FTB-1v2 Pro, FTB-2, FTB-2 Pro, FTB-4 Pro, LTB-1, LTB-2, LTB-8, and LTB-12: CLOSE LINS<Logical_Instrument_Number> You must specify the logical instrument number corresponding to the module for which you want to close the connections. This number is configurable from the Remote Control Configuration application. LTB Series...
Page 442 LINS. On all platforms except IQS-600 and FTB-500, CLOSE LINS does not prevent another session from accessing the instrument using a direct LINS command. LTB Series...
Page 443 For FTB-1v2, FTB-1v2 Pro, FTB-2, FTB-2 Pro, FTB-4 Pro, LTB-1, LTB-2, LTB-8, and LTB-12: CONNECT LINS<Logical_Instrument_Number> You must specify the logical instrument number corresponding to the module to which the session will connect. This number is configurable from the Remote Control Configuration application. LTB Series...
Page 444 If the command is not executed successfully, the possible reasons could be: The module is already connected to a different client session. The provided information does not correspond to a valid LINS. LTB Series...
Page 445 Pro, LTB-1, LTB-2, LTB-8, and LTB-12: KILL LINS<Logical_Instrument_Number> You must specify the logical instrument number corresponding to the module for which you want to terminate the session. This number is configurable from the Remote Control Configuration application. Examples LTB Series...
Page 446 A confirmation message is displayed once the module is disconnected. Enter again the STATUS CLIENT command to confirm the termination of the module (LINS10 in our example). Only the information of the remaining connected client is displayed. LTB Series...
Page 447 Examples STATUS CONNECTION Description This command lists out all the connections with their Idle or Active status. Syntax STATUS CONNECTION Examples Notes By default, any connection that is idle for 5 minutes or more is identified as Idle. LTB Series...
Page 448 (IQS-600 and FTB-500), or with their LINS (all other platforms). Syntax STATUS MODULE Examples WHO M I? Description This command retrieves the IP address and the communication port of the current session. Syntax WHO M I? Examples LTB Series...
Page 449: Index
Index Index modification du mot de passe administrateur ...... 137 à distance modification du mot de passe accès (AMT) ......... 126, 127 utilisateur ......139 opérations ........... 146 suppression de comptes ...... 144 ActiveX angled brackets ......... 246 control..........191 appareil linking units.........
Page 450 Index brackets communication angled ..........246 ActiveX..........191 square ..........245 changing settings ........ 202 brancher l’appareil ........53 Ethernet TCP/IP ........191 bus timing..........198 GPIB ............. 192 RS-232 ......... 191, 192 TCP/IP........... 421 TCP/IP over Telnet ........ 192 c.a.
Page 451 Index courant alternatif démarrage exigences ......... 24, 25 applications ........72, 123 courant d'entrée maximal...... 24, 25 de l'application sonde ......149 courant, électrique ........ 24, 25 ToolBox X..........71 création démarrage, sélection des applications de comptes AMT........140 pour ..........86 création de déplacement des fichiers et des dossiers ...
Page 452 Index étiquette d'identification ......316 étiquette, identification......316 handshake rate.......... 198 expédition à EXFO ........326 heure, réglage ........... 102 exploration Web........113 high speed (HS488) ....193, 198, 205 Explorer, Internet ........113 identification des défauts sur les fibres ..149 fermeture de ToolBox X.......
Page 453 ToolBox X..........105 manuels ............ 314 options achetées ......... 77 mise à jour output IEEE 488.2 applications EXFO........75 special.......... 342, 350 applications Windows ......256 standard ..........339 mise à la terre de l’appareil ......39 ouverture de guides de l'utilisateur.... 112 mise en garde danger produit ........
Page 454 Index port receiving data d'entretien ........4, 6, 8 with Ethernet port ....... 195 DVI ............6, 8 with GPIB port ........195 Ethernet....5, 6, 8, 128, 130, 195 reconfiguration des ports locaux ....135 GPIB............. 195 reconfiguration du IP statique........
Page 455 Index retrait en toute sécurité, état ....11, 73 space ............245 returned values, setting......198 specific commands ........373 risques liés au rayonnement, laser....20 spécifications de stockage ......255 RS-232 spécifications de transport ....255, 322 communication........191 square brackets .........
Page 456 Index transition, état ..........11 type de fusibles ........... 23 types, data ..........329 utilisation en intérieur ......... 23 ventilation ........... 24 vertical bar ..........246 VGA............6, 8 vitesse de ventilation........26 WAN network..........192 white space ..........245 Windows, mise à...
Page 457 SIÈGE DU GROUPE 400 Godin Avenue Québec (Québec) G1M 2K2 CANADA Tél. : 1 418 683-0211 · Fax : 1 418 683-2170 APPEL GRATUIT (États-Unis et Canada) 1 800 663-3936 © 2020 EXFO Inc. Tous droits réservés. Imprimé au Canada (2020-08) ...
