Kenmore C172-30424 Quick Start Manual

SP1004-37 GD45055 NG .qxd 12/10/03 12:48 AM Page 1
5 WARNING: Before proceeding with the following
steps, ensure you have read: • NATURAL GAS
sections of the USE AND CARE INSTRUCTIONS.
AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • GAZ NATUREL ET LE TUYAU/DÉTENDEUR (dans LES
INSTRUCTIONS POUR L'USAGE ET L'ENTRETIEN).
BAG PACK/SAC
SP142-24 (2)
BAG PACK/SAC
SP142-24 (2)
Attach two wires from main burner
to small terminals.
Branchez les deux fils du brûleur
IGNITION MODULE principal aux deux petites bornes.
MODULE D'ALLUMAGE
Attach two wires from console
assembly to bigger terminals.
Branchez les deux fils de la
console aux plus grosses bornes.
After wiring ignitor ensure that the burner
knobs are in the off position and then
install the battery.
Après avoir branché l'allumeur, assurez-
vous que les boutons des brûleurs sont
en position "off", et installez la batterie.
NOTE: After wiring main burner bundle wires together and wire tie
around them. NOTE : après avoir branché le brûleur principal, regroupez les
fils en une couette et attachez-la.
NOTE TO CUSTOMER: With respect to attaching wire ties. Please ensure that
no uninsulated ignition wire connectors are near a metal surface.
NOTE À L'INTENTION DU CLIENT : Lorsque vous attachez les fils, voyez à ce
qu'aucun fil découvert ne se retrouve près d'une surface en métal.
IMPORTANT:
assembly does not contact
the casting, or any other
parts which will get hot.
IMPORTANT:
doit pas être en contact
avec le coffre, ou avec
toute autre pièce qui
risque de chauffer.
8
5
48
47
28
44
Ensure hose
45
30
Le tuyau ne
CLIP (1)
PINCE
EXPLODED LAYOUT PLAN ÉCLATÉ
4
9
1
2
3
10
6
7
16
15
18
17
54 19
51
23
21
20
50
27
29 53
39
25
22
24
26
42
31
33
34
32
41
35
43
46
36
37
Get other manuals https://www.bkmanuals.com
DESCRIPTION
COVER
LID INSERT
LOGO
LOGO GAUGE NUT
LH HANDLE BRACKET(BAG PACK SP5024-24)
HANDLE
RH HANDLE BRACKET(BAG PACK SP5024-24)
GASKET (BAG PACK SP144A-24)
LOCK WASHER (BAG PACK SP144A-24)
#10-24 WING NUT (BAG PACK SP144A-24)
COVER CLIP (BAG PACK SP126A-24)
CANTILEVER WARMING RACK
CAST IRON GRILLS
11
SMART BAR
"H" BURNER STAINLESS STEEL
- COLLECTOR BOX - ELECTRODE
- GROUND WIRE
CASTING LOCK (BAG PACK SP126A-24)
BASE
GREASE CUP CLIP
CONSOLE
CONSOLE DECAL
KNOB
12
BEZEL
#6-32 X 3/8" SCREW
#8-32 X 3/8" TYPE C SCREW
CONSOLE LOCK (BAG PACK SP126A-24)
VALVE HOSE ASSEMBLY
LEFT HAND LADDER FACTORY ASSEMBLY
LEFT HAND LADDER ASSEMBLY
RESIN BRACKET
LOCK DOWEL
13
CASTER PLUG
CASTOR
RIGHT HAND LADDER FACTORY ASSEMBLY
RIGHT HAND LADDER ASSEMBLY
RESIN BRACKET
14
LOCK DOWEL
WHEEL
WHEEL AXLE
WHEEL AXLE LOCK
HOSE CLIP
HUB CAP
BEAM
SERIAL RATING LABEL
TAPER WHEEL LOCK (BAG PACK SP126A-24)
LEFT HAND END CAP
FRONT PANEL
RIGHT HAND END CAP
LEFT RESIN TRIM
RESIN SHELF INSERT
RIGHT RESIN TRIM
BACK SUPPORT
1/4-20 X 1 3/8 J-BOLT (BAG PACK SP142-24)
1/4-20 WING NUT (BAG PACK SP142-24)
IGNITION MODULE
JUMPER WIRE
52

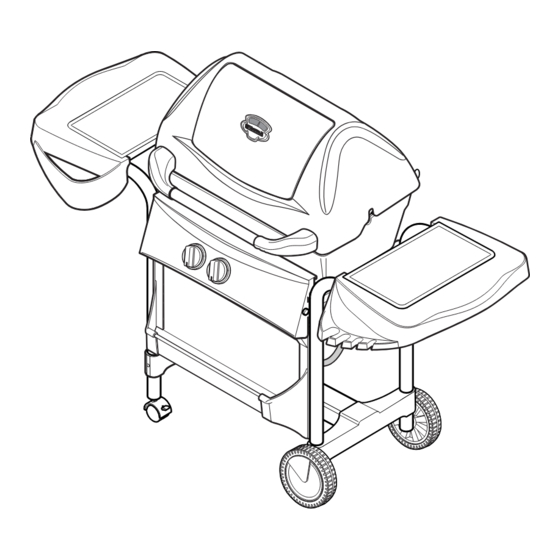

Outdoor Gas Barbeque/Grill
49
Barbecue/ Gril à gaz pour l'extérieur
40
NO TOOLS REQUIRED!
AUCUN OUTIL N'EST NÉCESSAIRE!
SAVE THIS MANUAL FOR FUTURE REFERENCE. INSTALLER MUST LEAVE
INSTRUCTIONS WITH THE CONSUMER FOR FUTURE REFERENCE.
L'INSTALLATEUR DOIT LAISSER LES DIRECTIVES AU
CONSOMMATEUR POUR FINS DE RÉFÉRENCES.
38 For service in English:
1-800-4-MY-HOME
(1-800-469-4663)
Toronto, Ontario, Canada M5B 2B8
THIS APPLIANCE IS FOR OUTDOOR USE ONLY
CET APPAREIL DOIT ÊTRE UTILISÉ À L'EXTÉRIEUR SEULEMENT
ITEM # PART # QTY DESCRIPTION
NO PCE NO QTE
1 SM66-1B 1 COUVERCLE
2 SP58-9 1 EMBOUT DE LA COUVERCLE
3 SP42-30 1 LOGO
4 SP2-16 2 ÉCROU DU THERMOMÈTRE
5 SP30-6 1 EMBOUT DE LA POIGNÉE (GAUCHE)(SAC SP5024-24)
6 SM5054-42 1 POIGNÉE
7 SP29-6 1 EMBOUT DE LA POIGNÉE (DROIT)(SAC SP5024-24)
8 SP13-14 2 JOINT (SAC SPSP144A-24)
9 SP4-17 2 RONDELLE (SAC SP144A-24)
10 SP24-16 2 ÉCROU À OREILLES NO 10-24 (SAC SP144A-24)
11 SP4-15 1 PINCE DU COUVERCLE (SAC SP126A-24)
12 SP139-3 1 GRILLE CANTILEVER
13 SP145-3 2 GRILLES EN FONTE ÉMAILLÉE
14 SP56-9 1 UNE BARRE INTELLIGENTE
15 SM208A-12 1 BRÛLEUR "H" EN INOX
16 SP40-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE
1 - FIL DE MISE À LA TERRE
17 SP25-16 2 ÉCROU DE LA BASE (SAC SP126A-24)
18 SM49-2B 1 BASE
19 SP6-15 1 PINCE DU BAC À GRAISSE
20 SM5000-31B 1 CONSOLE
21 1 DÉCALCOMANIE DE LA CONSOLE
22 SP11-7 2 BOUTON
23 SP25-6 2 GARNITURE (BOUTON)
24 SP14-21 4 VIS NO 6-32 X 3/8 PO
25 SP2-21 2 VIS DE TYPE C NO 8-32 X 3/8 PO
26 SP47-18 2 VERROU DE FIXATION DE LA CONSOLE (SAC SP126A-24)
27 SM211-4 1
SUPPORT DE LA SOUPAPE DU TUYAU
SM376A-42 1 CADRE GAUCHE
28 SM370-42B 1 CADRE GAUCHE
29 SP23A-6B 1 SUPPORT EN RÉSINE
30 SP9A-32 2 TENON DE VERROUILLAGE
31 SP5-34B 2 EMBOUT DE FIXATION DE LA ROULETTE
32 SP8A-22 2 ROULETTE
SM394A-42 1 CADRE DROIT
33 SM371-42B 1 CADRE DROIT
34 SP23A-6B 1 SUPPORT EN RÉSINE
35 SP9A-32 2 TENON DE VERROUILLAGE
36 SP17-22 2 ROUE
37 SP12-32 2 ESSIEU
38 SP29-15 2 VERROU D'ESSIEU
39 SP34-15 1 CRAMPON DE TUYAU
40 SP30-33P 2 CHAPEAU DE MOYEU
41 SM61-8B 1 SUPPORT TRANSVERSAL
42 1 PLAQUE SIGNALÉTIQUE SÉRIE
43 SP46A-18 2 CÔNE DE BLOCAGE (SAC SP126A-24)
44 SP31-33B 1 EMBOUT DE GAUCHE
45 SM57-9 1 PANNEAU AVANT
46 SP32-33B 1 EMBOUT DE DROIT
47 SP5002-9 1 GARNITURE EN RÉSINE (GAUCHE)
48 SP46-9B 2 ÉTAGÈRE EN RÉSINE
49 SP67-9 1 GARNITURE EN RÉSINE (DROIT)
50 SM5009-6 1 BACK SUPPORT
51 SP70-18 2 1/4-20 X 1 3/8 J-BOLT (SAC SP142-24)
52 SP2-16 2 ÉCROU À OREILLES 1/4-20 (SAC SP142-24)
53 SP5002-20 1 MODULE D'ALLUMAGE
54 SP5005-20 2 FIL DE CONNEXION
WARNING
Hazardous Fire or Explosion
may result if these
instructions are ignored.
It is your responsibility to see that your grill is
properly assembled, installed, and cared for.
Failure to follow instructions in this manual
could result in serious bodily injury and/or
property damage.
FOR YOUR SAFETY
If you smell gas:
1. shut off gas supply to appliance.
2. Extinguish any open flame.
3. Open lid.
4. If odour continues, immediately
call your gas supplier or your fire department.
• leak test all connections after each tank refill.
• never check for leaks with a match
or open flame.
• Do not store or use gasoline or other
flammable vapours and liquids in the vicinity
of this or any other appliance.
• An LP cylinder not connected for use
shall not be stored in the vicinity of this or
any other appliance.
MISE EN GARDE
Risques de feu ou d'explosion si
ces instructions ne sont pas lues
attentivement et respectées.
Il est de votre responsabilité de voir à ce que
votre gril soit convenablement installé et
entretenu. Toute négligence à suivre les
directives de cette notice pourrait causer de
graves blessures corporelles et/ou des
dommages matériels importants.
AVERTISSEMENT
S'IL Y A UNE ODEUR DE GAZ:
1. Coupez l'admission de gaz de l'appareil.
2. Éteindre toute flamme nue.
3. Ouvrir le couvercle.
4. Si l'odeur persiste, appeler immédiatement
votre compagnie de gaz ou votre
MODEL département des incendies.
C172-30424
MODÈLE
• S'assurer que les raccords n'ont aucune fuite
après chaque remplissage du réservoir.
• Ne jamais vérifier les fultes de gaz avec une
allumette allumée ou une flamme nue.
• Ne pas entreposer ni utiliser de l'essence ni
d'autres vapeurs ou liquides inflammables
dans le voisinage de l'appareil, ni de tout
Pour service en francais:
®
1-800-LE-FOYER MC autre appareil.
• Une bouteille de propane qui n'est pas
(1-800-533-6937)
www.sears.ca
raccordée en vue de son utilisation, ne doit
Sears Canada Inc. pas être entreposée dans le voisinage
de cet appareil ou de tout autre appareil.
SP1004-37
