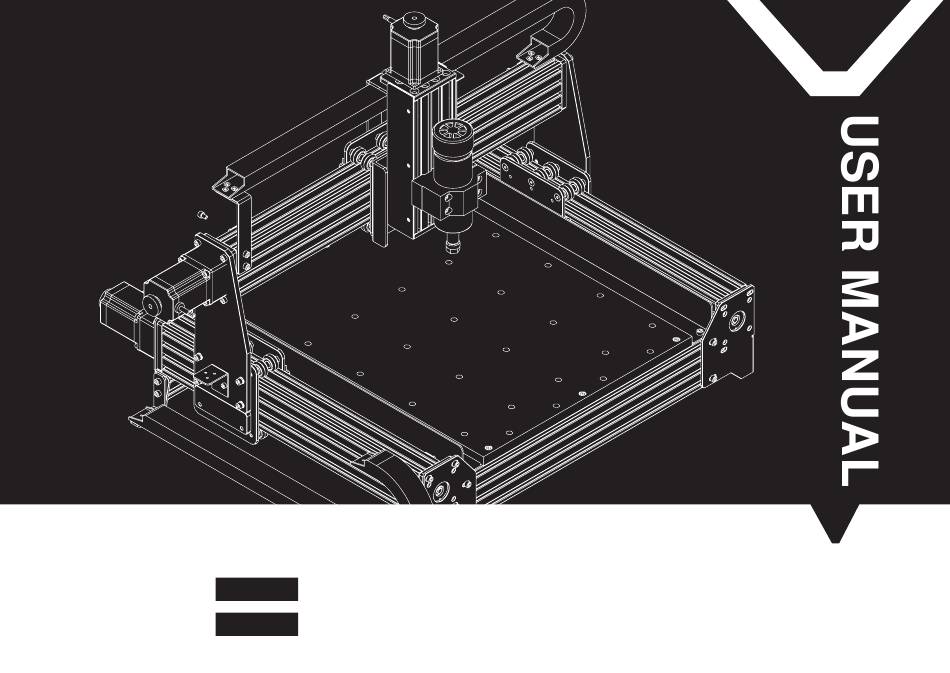

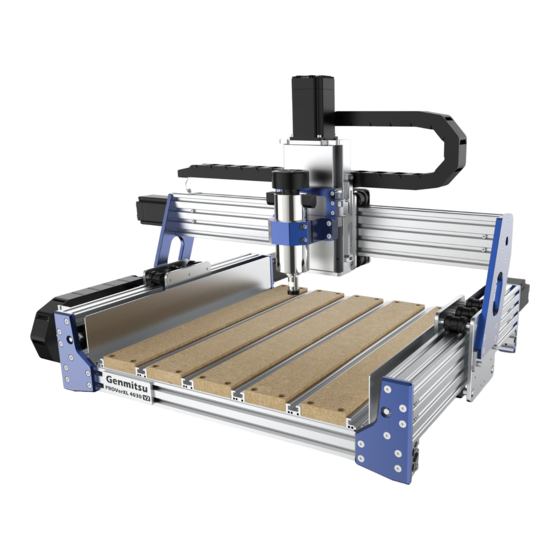

- Page 1 Genmitsu 日 本 語 組 み 立 て 説 明 書 Contents / コンテンツ PROVerXL 4030 CNC Router English PROVerXL 4030 CNC ルーター 01 - 36 日 本 語 37 - 72 V1.4 March 2023...
- Page 5 NEMA 23 (2 Phase, 3A, Bipolar) 0.1m (0.003937inch)
- Page 7 (2) Drag Chain Mount Cable Management Drag Chain Mount Bakelite Sheet MDF Board MDF Spoil Board 175 x 100 x 5mm 175 x 100 x 5mm Electrical Parts List Power Cable (EU) PROVerXL USB Cable A-B Control Center 1.2m...
- Page 8 Tools/Accessories Parts List (10) Engraving Bit Kit Probe (4) Material Clamp 30 Degree, 0.2mm Cutting area, Z-Height Mapping Probe 3.175 Diameter 3.175mm (1/8”) (10) Nano Blue Coat Bits (4) Allen Wrench Wrench 3.175mm Shank, Cutting Edge 2.0mm, 3.0mm, 4.0mm, 5.0mm Diameter: 0.8-3.0mm Nylon Braided Wrap User Manual...
- Page 9 Screws/Other Parts List (2) M5 T- Nut (4) M5 x 8mm (14) M5 x 16mm (6) M5 x 20mm (Pre-assembled) Socket Cap Screw Socket Cap Screw Socket Cap Screw (8) M5 x 50mm (4) M5 x 55mm (2) M4 x 6mm (2) M4 x 8mm Socket Cap Screw Socket Cap Screw...
- Page 10 Optional Accessories (Not Included) Consider following optional upgrades or accessories to make your CNC experience better! You can find them on www.sainsmart.com. Save 10% with discount code PROVerXL 52mm Dust Shoe Offline Controller for 1010 Extension Kit CNC Router Bits for PROVerXL 4030 PROVerXL 4030 Essential Kit...
- Page 11 (2) Stepper Motor Mount...
- Page 13 2.2 Finishing your Base Assembly What you will need (4) M5 x 16mm (6) M5 x 20mm Y-Axis Base Assembly Socket Cap Screw Socket Cap Screw MDF Spoil board (2) Dust Baffle Allen Wrench Step 1: Position the MDF Spoilboard on the Step 2: Align the MDF Spoilboard with the screw holes at the front PROVerXL Base and align each Dust Baffle and back of the machine.
- Page 17 2.4 Finishing your X-Axis Gantry What you will need X-Axis & Spindle (2) M5 x 8mm Drag Chain Mount Allen Wrench Z-Axis Assembly Socket Cap Screw Step 1: Position the X-Axis Limiter to the rear of the Spindle Carriage as shown in the diagram. Install the bracket and tighten the screws.
- Page 38 目次 はじめに ............................免責事項 ............................仕様 ..............................第一部 - パッケージリスト ......................第二部 - 組み立て説明 ........................第三部 - 配線 ............................ 第四部 - ソフトウエアの設定方法 ....................第五部 - プロジェクトテスト ......................第六部 - Zプローブの設定方法 ......................
- Page 39 はじめに SainSmartにてGenmitsu PROVerXL 4030 CNC ルーターをご購入いただきありがとうございました。 パッケージに同梱されているUSBメモリ内に以下のファイルがあります。 マニュアルのPDFバージョン ● Windows USB ドライバー ● Windows用GrblControl/Candle ソフトウエア ● 加工サンプルファイル ● ドライバーとソフトもSainSmartオンラインリ ソースセンターからダウンロードできます。 https://docs.sainsmart.com/proverxl-4030 パッケージに含まれているUSBメモリにもドライバーとソフトがあります。 テクニカルサポートが必要な場合、メールでご連絡ください。 jp@sainsmart.com SainSmartのFacebookグループに参加すれば、ヘルプとサポートを得られます。 (SainSmart Genmitsu CNC ユーザーグループ：https://www.facebook.com/groups/SainSmart.GenmitsuCNC) グループに参加 しましょう！...
- Page 40 免責事項 CNCルータを使用する際にご注意ください。 この機械は、 回転する切削工具やレーザ光線が作業領域内を移動する電気機器です。 Genmitsu CNCルーターは屋内専用です。 ● 本機に精通した経験豊富な大人が監督されない限り、 本機を操作するには18歳以上である必要があります。 ● 適切な個人用保護具 （安全メガネなど） を着用してください。 ● CNCルータは安定した平らな場所に置いてください。 ● SainSmart Genmitsu CNCルータには、 230 VACまたは115 VACの切り替え可能な電源が付属しています。 機械の故障や破損を引き起 ● こすことを防ぐために、 ほかの電圧のAC電源に接続しないでください。 (日本では115VAC側に切り替えてください) PROVerXL 4030は、 約7Aの電流が流れます。 取扱に注意が必要です。 火災やマシンを損傷する恐れがあるため、 CNCルーターを延長コ ● ードやテーブルタップに接続しないでください。 緊急停止ボタンはいつでも操作できる状態にあるかどうか確認してください。 ● 電源やコントローラ、 本体は絶対に分解しないでください。 保証が無効になります。 ● 重傷を負う可能性があるため、 CNCルーターを運転している際に、 CNCルーターのスピンドルに触れたり、 作業領域の近くに手や指など ●...
- Page 41 仕様 作業領域 400 x 300 x 110mm (15.75 x 11.8 x 4.33inch) フレーム C 梁構造とリニアレール 駆動システム ACME 送りねじ (T10) コントロールボード GRBL 1.1h ステッピングモータードライブ TB6560 ステッピングモーター NEMA 23 (2相、 3A、 バイポーラ型) スピンドル 300W 6A、 12,000 RPM 最大速度 2000mm/min 追加マウント アルミニウム DeWalt DWP611マウント (DWP 611 ルーターが含まれていない) 精度 0.1m (0.003937inch) 電源 ACin115V 600W DCout7A、 0-48V CAM ソフトウエア Candle、 Carveco Maker、 Easel 原点戻しスイッチ X, Y, Z リミッ トスイッチ + 緊急停止 送りねじサイズ X-658mm, Y-528mm, Z-208mm 送りねじタイプ T10 2mm ピッチ、 5mm リード 5 スタート アクメ 送りねじ 機械全体サイズ 641 x 7555.5 x 580mm (25.23 x 29.74 x 22.83inch) コントロールボックス...
- Page 42 第一部 - パッケージリス ト 以下の部品が、 すべて含まれているかどうかを確認してください。 欠品やご不明な点がございましたら、 jp@sainsmart.com までお問い合わせください。 機械部品リスト X-軸 & スピンドル Y-軸ベース・アセンブリ スピンドルモーター コレット Z-軸 アセンブリ (4) NEMA 23 ステッピ (4) ステッピングモー ラッグチェーン (2) 防塵板 ングモーター ターマウント マウント金具 (Z軸モーターは取り付けてあります) (Z軸用のは取り付けてあります)
- Page 43 ラッグチェーン (2)ドラッグチェーン ケーブル マウント金具 マウント金具 ベーク板 MDF板 MDF スポイルボード 175 x 100 x 5mm 175 x 100 x 5mm 電子部品リスト PROVerXL USB ケーブル 電源ケーブル コントローラー USB-Aオス/USB-Bオス (US/JP)、1.2M...
- Page 44 工具とアクセサリリスト (10) エンドミルビ (4) クランプ Z-プローブ ットキット 30度、 0.2mm 先端経、 3.175mm シャンク径 (5) 六角棒レンチ (10) ナノブルーコートビット レンチ 2.0mm、2.5mm、3.0mm、 3.175mmシャンク径 4.0mm、5.0mm 先端経：0.8-3.0mm ナイロン編組カバー ユーザーマニュアル USBメモリ 340mm...
- Page 45 ねじ/他の部品リスト (2) M5 T-ナット (4) M5 x 8mm (14) M5 x 16mm (6) M5 x 20mm (フレームに組み立て済) 六角穴付ボルト 六角穴付ボルト 六角穴付ボルト (8) M5 x 50mm (4) M5 x 55mm (2) M4 x 6mm (2) M4 x 8mm 六角穴付ボルト 六角穴付ボルト 皿小ねじ 六角穴付ボルト (3) フレキシ (10) 5mm (10) 5mm 平 (4) ヒューズ、 レーザー加工 ブルカプラ スプリングワッシャ ワッシャ 器用マウント...
- Page 46 追加できるオプション品(含まれていません) 下記のアップグレードパーツやオプションをチェックし、 CNCルーターをアップグレードしましょ う ！ 又は下記QRコードでHPを読み込めば、 希望の製品を探せます。 jp.sainsmart.com PROVerXL 4030用 PROVerXL 4030用 1010 PROVerXL 4030 アルミスポイルボード オフラインコントローラ 52mmダストシュー 用延長キット 詳細については、 QRコードをスキャンしてください...
- Page 47 第二部 - 組み立て説明 2.1 ベースアセンブリを準備します 必要な部品 (2) ステッピングモ Y-軸ベースアセンブリ (2) フレキシブルカプラ ーターマウント (2) NEMA 23 ステ (8) M5 x 50mm 六角レンチ 六角穴付ボルト ッピングモーター...
- Page 48 ステップ1：梱包から取り出したベースアセンブリをチェッ ステップ4：次に、ステッピングモーターマウントとステッ クします。運輸中は部品が移動される可能性があるため、 ピングモーターを用意します。ステッピングモーターマウ 組み立てを始める前に、ベースが正方形であるかを90°が ントを平面に置き、開口側が下を向かないように組立てま 測れる定規で確認してください。 す。(下図参照)NEMA-23モーターをネジ穴に合わせてマウン トに乗せます。M5×50mmのネジを差し込みます。 ステップ2：フレキシブルカプラを各Y軸スクリューシャフ ステップ5：ステップ5：マウントとモーターをネジで固定 トを取り付けます。小さな止めねじを緩めて、スクリュー します。下図に従って、アセンブリをベースに取り付けま シャフトが完全に内側に固定されているのを確認します。 す。 ステップ3：M6×16mmネジ（2本）を締め付け、送りねじ を固定します。...
- Page 49 2.2 ベースアセンブルを完成させます 必要な部品 (4) M5 x 16mm (6) M5 x 20mm Y-軸 ベースアセンブリ 六角穴付ボルト 六角穴付ボルト MDF スポイルボード (2) 防塵板 六角レンチ ステップ1：MDFスポイルボードをPROVerXLベースに ステップ2：MDFスポイルボードとマシンの前後にあるねじ 置き、各防塵板の側面と揃うようにします。ねじ穴と 穴が揃うようにします。ボードの表が上向きになっている 揃うようにして、M5×16mm六角穴付ボルトで締め ことを確認してください（MDFスポイルボードは裏表があ 付けます。 ります、下側にネジインサートが下向きになるように組立 してください）。 M5×20mm六角穴付ボルトで締め付けま す。...
- Page 51 2.3 X-軸ガントリーを準備します 必要な部品 X-軸 & スピンドル フレキシブルカプラ ステッピングモー Z-軸 アセンブリ ターマウント (4) M5 x 55mm (2) NEMA 23 ステッ 六角棒レンチ 六角穴付ボルト ピングモーター...
- Page 52 ステップ1：フレキシブルカプラをX軸のスクリューシ ステップ3：アセンブリをX軸に取り付けます。フレキ ャフトに取り付けます。軸が中に完全に固定されるよ シブルカプラの締め付けネジを締め付けます。 ステッ うに、締め付けねじを必ず緩めてください。 ピングモーターのホイールを手動で回して、ガントリ ー上のX軸がスムーズに動けるかを確認します。 ステップ2：ベースの準備と同じで、ステップイング モーターマウント、NEMA 23モーターと六角穴付ボル ト4個を用意し、マウントの開口側をガントリーの後 に向くようにします。...
- Page 53 2.4 X-軸ガントリーを完成させます 必要な部品 X-軸 & スピンドル ドラッグチェーン (2) M5 x 8mm 六角レンチ Z-軸 アセンブリ マウント金具 六角穴付ボルト ステップ1：図表に従って、X軸リミットスイッチをスピンドルキャリッジの後部に配置します。ブラケットを取り付け、ネジで 固定します。...
- Page 55 2.5 フレームアセンブリを完成します 必要な部品 (8) 5mm (8) M5 x 16mm (8) 5mm 六角レンチ スプリングワッシャ 六角穴付ボルト 平ワッシャ ステップ1：図表に従って、X-軸ガントリーをY-軸キャリッ ステップ2：反対側を固定して取り付けを完了します。 ジマウントに配置します。各キャリッジマウントには、ガ ントリーを適切な高さに位置合わせのアクリル板がありま ステップ3：二つのY軸ステッピングモーターのホイールを す。図表に従って、5mmワッシャー、5mmスプリングワッ 回転させて、X軸ガントリーがY軸に沿ってスムーズに動く シャー、M5x16mm六角穴付ボルトを使用してガントリーを ことを確認します。 取り付けます。...
- Page 57 2.6 X-軸ドラッグチェーンを取り付けます 必要な部品 ドラッグチェーン (2) T- ナット M5 六角棒レンチ マウント金具 (2) M5 x 8mm (5) M4 x 6mm ケーブル 六角穴付ボルト 皿小ねじ ラッグチェーン ステップ1：図表に従って、X-軸ドラッグチェーンマ ステップ2：図表に従って、ドラッグチェーンを配置 ウント金具を取り付けます。T-スロットナットとブラ します。まず、スピンドルガントリーに近い側を ケットが揃うようにし、（ボルトとナットをC-Beam M4 x 6mm皿小ねじで固定します。 の上部の一本目と二本目の溝に配置します）ボルトで ステップ3：図表に従って、X軸リミットスイッチの下 ブラケットを固定します。 にドラッグチェーンを動かして、M4×6mm皿小ねじ でドラッグチェーンマウントに固定します。...
- Page 58 C-BEAM...
- Page 59 2.7 Y-軸ドラッグチェーンを取り付けます 必要な部品 (2) M5 x 16mm (2) M4 x 8mm (2) 5mm (2) 5mm 六角穴付ボルト 六角穴付ボルト スプリングワッシャ 平ワッシャ (2) ドラッグチェーン マウント金具 ケーブル 六角レンチ ステップ1：図表に従って、細いドラッグチェーン マ ステップ3：図表に従って、M5 x 16mm六角穴付ボル ウントをマシンの後部に配置させます。ブラケットを トでドラッグチェーンを固定します。(スピンドル用の M4×8mmの六角穴付ボルト2本で取付けます。 圧縮DINコネクターがある側をコントロールボックス に接続します。） ドラッグチェーンを取り付ける際に ステップ2：図表に従って、M4 x 8mm 六角穴付ボル 、ケーブルやコネクターの破損を引き起こさないよう ト2本を使って、ブラケットをキャリッジに取り付け に注意してください。 ます。...
- Page 60 おめでとうございます。 これで、 PROVerXLマシン本体が組立が完成しました。...
- Page 61 第三部 - 配線 3.1 マシンに配線する ステップ1：スピンドルとX軸キャリッジから始めます。対応 ステップ2：Z軸ステッピングモーターを接続しま するラベルを見つけて、Z軸リミットスイッチをケーブルアセ す。 ンブリに接続し、スピンドルに配線します。 スピンドル Z-軸リミットスイッチ Z-軸ステッピングモーター...
- Page 62 ステップ3：リミットスイッチを接続します。 X-軸リミットスイッチ Y-軸リミットスイッチ ステップ4： Y-軸ステッピングモーターを接続します。長くのY-軸モーターケーブル (Y2) を見つけて左側に接続し、Xとマークさ れた短いケーブルをX軸モーターに接続し、最後に中長のケーブル(Y1) を右側のY-軸モーターに接続します。 Y2を左モーターに、Y1を右モーターに接続します コントロールボックス側のケーブル X-軸...
- Page 63 ステップ5： 下の配線図に従って、ケーブルホイップのすべてのワイヤーを接続します（下の配線図をご参照ください）。 Z-軸モ Y-軸 (Y1) Y-軸 (Y2) X-軸モ 電圧切替 ーター モーター モーター ーター スイッチ レーザーモジュール X-リミットスイッチ Ｙ-リミットスイッチ Z-リミットスイッチ Z-プローブ スピンドル 電源 オフラインコン トローラ レーザー スピンドル 注：スイッチを押して、レーザー加工とフライス加工を選択することができます。 電源を入れる前にAC電源の電圧の選択を再度チェ ック してく ださい。...
- Page 64 3.4 ラベルの説明 マーク 説明 マーク 説明 USB インタフェース -LASER レーザーモジュールインタフェース Power AC 電源入力 Speed スピンドル RPM 速度 電源オン Unlock モーターのロックを解除する 電源オフ Spindle + プラス Spindle - マイナス オフラインコントローラ Offline controller (注: 当社のオフラインコントローラ X 軸モーターインタフェース ーにのみ接続可能です。) Y 軸モーターインタフェース ESTOP 緊急停止スイッチインタフェース Z 軸モーターインタフェース Z-PROBE Z ゼロツールインタフェース Reset メインボードをリセットする X リミットスイッチ Pause 一時停止 Y リミットスイッチ Z リミットスイッチ...
- Page 65 3.5 最終チェック すべてのネジ棒に注油しておりましたが、梱包が到着すると再度チェックすることを薦めます。 ネジ棒にほこりが付着するのを防ぐために、フッ素樹脂(PTFE)を主剤とした乾性被膜潤滑剤※ま たは同様のものを使用することをお勧めします。（※同梱されていません） 軸に注油する 注意: 定期的にスクリューシャフトを清掃するとともに、必要に応じて再度潤滑剤を塗るする必 要があります。 Z軸とスピンドルモーターを接続するケーブルがZ軸とX軸の動きに制限されずに自由に動作可 能ですか？ ケーブル配線をチェ ックする PROVerXL コントロールボックスの電圧選択スイッチが、お住まいの地域の適切な電圧になっ ていることを確認します（デフォルト設定は 115V）。 このスイッチは初期設定時閉(NC)です。 電源をオンにする前にボタンを矢印の方向に回して、 緊急停止ボタン 開設定(OFF)にします。(スイッチが飛び出した状態)
- Page 66 第四部 - ソフ トウ ェア設定 ドライバーのインストール 1. ドライバーのインストール ドライバーをインストールします（sofware → Driver → H340SER.exe)
- Page 67 2. マシンのCOMポートを確認します: Windows XP: 「マイコンピュータ」を右クリックし、「マネージャー」を選択し、「デバイスマネージャー」を選択します。 Windows 7 or later: 「スタート」をクリックし、「コンピュータの管理」を右クリックし、「マネージャー」を選択し、左ペ インで「デバイスマネージャー」を選択します。 ツリーで、「ポート（COM & LPT）」 を展開します。 マシンはUSBシリアルポート（COMX）になります。"X "はCOM番号を表し、例えばCOM12です。 USBシリアルポートが複数ある場合は、それぞれを右クリックしてメーカーを確認すると、マシンは "CH340 "になります。...
- Page 68 3. Grblcontrol (Candle) をコントローラに接続します 初めて使用する場合は、適切なCOM PORTとボーレートを設定する必要があります。 ステップ1 : ソフトウェアが自動的にポート番号を選択します。 ステップ2 : 自動選択されない場合は、"Baud "のドロップダウンメニューから115200を選択します。 ステップ3 :「OK」をクリックして保存します。...
- Page 69 第五部 - プロジェク トテスト 1. Grblcontrol (Candle) 3Dプレビューインターフェ ースです。マウスの左ボタン 座標表示 を押したまま、角度を回転さ せることができ、マウスホイ 一般的な操作ボタン、上記 ールを回して、拡大、縮小す のマウスアイコンは、特定 ることができます。 の機能を示しています 何も表示されない場合は、 OpenGL2.0のグラフィックカ クリックして展開します ードに対応するパソコンに変 更する必要があります。 手動操作インターフェース Gコーを開きます Gコーをド コマンド入 コマンドを 発送します 力ボックス 発送します...
- Page 70 2. Gコードを実行して彫刻し始め ます 「open」をクリックして、Gコード を選択して実行します。 手動操作パネルをクリックして、ビ ット先端と彫刻材料がちょうど接触 するように、スピンドルを彫刻の開 始点に移動させます。 「ZeroXY」「Zero Z」をクリックし、 XYZ軸の座標を初期化します。 「Send」をクリックしてGコードを実 行します。 3. ファームウェアのパラメータに ついて コントロールボードのパラメータは PROVerXL 4030に従って設定されま す。...
- Page 71 第六部 - Zプローブの設定方法 プローブ機能紹介 1. Grblcontrol (Candle) プローブ操作紹介 ステップ 1: プローブコマンドを編集します Z14はG-codeでブロックの高さを示し、同梱してあるプローブの寸法を実測する必要があります。Z25はG-codeで切削工具昇降 の高さを示し、必要に応じて設定してください。 プローブ G code プローブ G code プローブ G code G90G21G38.2Z-50F100 G90G21G38.2Z-50F100 G92 Z14 G92 Z20.17 G0 Z25 G0 Z28...
- Page 72 ステップ 2 : Grblcontrol (Candle)にプローブコマンドを入力します ここにコマンドを入力し てください...
- Page 73 ステップ 3 : コントローラプローブインタフェースにプローブツールを接続します。 ステップ 4 :「Z-probe」ボタンをクリックして、Z軸は自動的にゼロに戻します。 「Z-probe」ボタンをクリック します...
- Page 74 Copyright © 2022 by SainSmart 著作権 © 2022 SainSmart All rights reserved. This manual or any portion thereof may not be reproduced or used in any manner whatsoever without the written permission of the publisher, except for the use of brief quotations embodied in critical reviews and certain other noncommercial uses permitted by copyright law.
- Page 75 Genmitsu Desktop CNC & Laser www.sainsmart.com support@sainsmart.com Vastmind LLC, 5892 Losee Rd Ste. 132, N. Las Vegas, NV 89081...
