Genmitsu

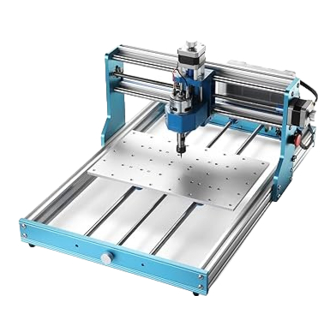

3018-PROVer V2 Y-Axis
Aluminum Profile
V1.0 Mar. 2023

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3018-PROVer V2 Y-Axis and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Genmitsu 3018-PROVer V2 Y-Axis

Summary of Contents for Genmitsu 3018-PROVer V2 Y-Axis

  • Page 1 Genmitsu 3018-PROVer V2 Y-Axis Aluminum Profile V1.0 Mar. 2023...

  • Page 2: Table Of Contents

    3018-PROVer V2 Y-Axis Aluminum Profile Installation Guide Package List Optional Accessories (Not Included) Dimension Preperation Installing Y-Axis Aluminum Profile Wiring 3018-PROVer V2 Aluminum Spoilboard Installation Guide Package List Dimension Preperation Installing Y-Axis Aluminum Profile Installing Aluminum Spoilboard Wiring 3018-PROVer V2 Y-Achsen-Aluminiumprofil Installationsanleitung Lieferumfang Optionales Zubehör (nicht im Lieferumfang enthalten)

  • Page 3: Package List

    Package List (2) Y-axis Aluminum Profile Lead Screw (2) Polished Rod Y-Axis Limit Cable of Y-Axis Motor Section Seal Knob Switch Cable (9) M5X22 3mm Allen (10) Cable Tie User Manual Round Head screw Wrench...

  • Page 4: Optional Accessories (Not Included)

    Optional Accessories (Not Included) Consider following optional upgrades or accessories to make your CNC experience better! You can find them on www.sainsmart.com. Compressed Spot Mini T-Track GS-775MR Fixed Focus FAC Dust Shoe Clamp CNC Motor Laser Module...

  • Page 5: Dimension

    Dimension Notes: There will be all kinds of fixing screws in removing accessories, springs, and other parts, please sort them properly so that the subsequent installation work can proceed smoothly. 226mm...

  • Page 6: Preperation

    STEP 1: Remove Acrylic Plates Unscrew the acrylic plate fixing screws and remove the acrylic plates. (4) Acrylic Plate Fixing Screw (4) Acrylic Plate Fixing Screw...
  • Page 7 STEP 2: Remove the Gantry 1. Remove the Y-Axis limit switch cable and Y-axis motor cable from the machine. Tip: Please record the connection of the cable before removing it by taking pictures or other methods to facilitate subsequent wiring work. 2.
  • Page 8 STEP 3: Remove the Original Lead Screw Note: After completing this STEP, you will remove the following parts from the original machine, please place them properly for the subsequent installation to proceed smoothly. 1. Loose the fixing screws of the lead screw. 2.
  • Page 9 STEP 4: Remove the Front Bar Unscrew the front bar fixing screws and remove the front bar. Front Bar (4) Front Bar Fixing Screw...
  • Page 10 STEP 5: Remove the Original Aluminum Profiles Unscrew the rear bar fixing screws, and remove original aluminum profiles. Original Aluminum Profile Rear Bar Original Aluminum Profile (4) Rear Bar Fixing Screw...
  • Page 11 STEP 6: Remove the Original Polished Rods Unscrew the polished rod fixing screws, and remove the original polished rods. Original Polished Rod Original Polished Rod (2) Polished Rod Fixing Screw...

  • Page 12: Installing Y-Axis Aluminum Profile

    STEP 7: Install Y-axis Aluminum Profile Insert the screws through the round holes of the rear bar, align them with the screw holes of the new aluminum profile, then screw them into the threaded holes. New Aluminum Profile (2) Rear Bar Fixing Screw Rear Bar New Aluminum Profile...
  • Page 13 STEP 8: Install New Polished Rods Insert the screws through the round holes of the rear bar, align them with the screw holes of the new polished pods, then screw them into the threaded holes. PUSH Threaded Hole End New Polished Rod PUSH (2) Polished Rod Fixing Screw...
  • Page 14 STEP 9: Install the Aluminum Platform Align the holder holes with the polished rod, push the aluminum platform for making the polished rods slide into the platform. Polished Lead Screw Holder New Polished Rod Aluminum Platform...
  • Page 15 STEP 10: Install the Front Bar Insert the screws through the round holes of the front bar, align them with the screw holes of the new aluminum profiles, then screw them into the threaded holes. New Aluminum Profile (2) Front Bar Fixing Screw Front Bar New Aluminum Profile...
  • Page 16 STEP 11: Install the New Lead Screw 1. Align the new lead screw with the front bar hole. 2. Push the lead screw so that it passes through the front bar. Lead Screw PUSH...
  • Page 17 STEP 11: Install the New Lead Screw 3. Align the new lead screw with the threaded hole of the T-brass nut. 4. Rotate the lead screw clockwise, about five turns. T-brass Nut New Lead Screw...
  • Page 18 STEP 11: Install the New Lead Screw 5. Align the T-brass nut tab with the round brass nut recess. 6. Push the screw to make the T-brass nut and round brass nut tightly together. 7. Turn the lead screw clockwise until the lead screw is approximately 40mm free of the lead screw. Lead Screw Holder Round Brass Nut Recess 40mm...
  • Page 19 STEP 11: Install the New Lead Screw 8. Push the lead screw into the coupler, and tighten with the lead screw fixing screws after the lead screw reaches the limit position. Lead Screw PUSH (2) Lead Screw Fixing Screw Coupler...
  • Page 20 STEP 12: Mount Knob 1. Apply the screw adhesive (provide your own) to the threaded hole of the knob, then align the knob hole with the lead screw. 2. Grasp the lead screw to prevent it from turning, then use the other hand to turn the knob clockwise until it stops turning.
  • Page 21 STEP 13: Install the Gantry 1. Align the gantry right stand plate holes with the profile holes. 2. Insert M5*22 screws through the right plate holes, then screw them into the profile holes. Right Stand Plate Aluminum Proflie (4) M5*22 Round Head Screw...
  • Page 22 STEP 13: Install the Gantry 3. Align the holes in the gantry left stand plate with the profile holes. 4. Insert M5*22 screws through the left plate holes, then screw them into the profile holes. Left Stand Plate (4) M5*22 Round Head Screw Aluminum Proflie...

  • Page 23: Wiring

    STEP 14: Wiring 1. Wire the Y-Axis motor cable according to the original. Y-Axis Motor Cable...
  • Page 24 STEP 14: Wiring 2. Wire the Y-Axis limit switch cable according to the original. 3. After completing the wiring, place the cable in the profile slot and press the seal into the slot. Section Seal of Aluminum Profile Y-Axis Limit Y-Axis Limit Y-Axis Limit Switch Cable Switch Cable...
  • Page 25 STEP 14: Wiring 4. Secure the cables to the holder with cable ties, then cut off the excess of the cable ties.
  • Page 26 Genmitsu 3018-PROVer V2 Aluminum Spoilboard V1.0 Mar. 2023...

  • Page 27: Package List

    Package List Aluminum Platform (11) M6*14 Sheet Metal Connector (300mm*180mm*12mm) Round Head Screw (5) M6*8 4mm Allen Wrench User Manual Flat Head Screw...

  • Page 28: Dimension

    Dimension Notes: There will be all kinds of fixing screws in removing accessories, springs, and other parts, please sort them properly so that the subsequent installation work can proceed smoothly. 226mm...

  • Page 29: Preperation

    STEP 1: Remove Acrylic Plates Unscrew the acrylic plate fixing screws and remove the acrylic plates. (4) Acrylic Plate Fixing Screw (4) Acrylic Plate Fixing Screw...
  • Page 30 STEP 2: Remove the Gantry 1. Remove the Y-Axis limit switch cable and Y-axis motor cable from the machine. Tip: Please record the connection of the cable before removing it by taking pictures or other methods, to facilitate subsequent wiring work. 2.
  • Page 31 STEP 3: Remove the Original Lead Screw Note: After completing this STEP, you will remove the following parts from the original machine, please place them properly for the subsequent installation to proceed smoothly. 1. Loose the fixing screws of the lead screw. 2.
  • Page 32 STEP 4: Remove the Front Bar Unscrew the front bar fixing screws and remove the front bar. Front Bar (4) Front Bar Fixing Screw...
  • Page 33 STEP 5: Remove the Original Aluminum Profiles Unscrew the rear bar fixing screws, and remove original aluminum profiles. Original Aluminum Profile Rear Bar Original Aluminum Profile (4) Rear Bar Fixing Screw...
  • Page 34 STEP 6: Remove the Original Polished Rods Unscrew the polished rod fixing screws, and remove the original polished rods. Original Polished Rod Original Polished Rod (2) Polished Rod Fixing Screw...
  • Page 35 STEP 7: Remove the Holders for Polished Rod and Lead Screw 1. Unscrew the fixing screws of the 4 polished rod holders, then remove the shaft holders and set them aside. 2. Unscrew the lead screw holder screws, then set aside the removed lead screw holder and the original aluminum platform.

  • Page 36: Installing Y-Axis Aluminum Profile

    STEP 8: Install Y-axis Aluminum Profile Insert the screws through the round holes of the rear bar, align them with the screw holes of the new aluminum profiles, then screw them into the threaded holes. New Aluminum Profile (2) Rear Bar Fixing Screw Rear Bar New Aluminum Profile...
  • Page 37 STEP 9: Install New Polished Rods Insert the screws through the round holes of the rear bar, align them with the screw holes of the new polished rods, then screw them into the threaded holes. PUSH Threaded Hole End New Polished Rod PUSH (2) Polished Rod Fixing Screw...
  • Page 38 STEP 10: Install the Polished Rod Holder Align the 2 polished rods with the holes of the polished rod holders, and then make them slide into the polished rod Holders in turn. (4) Polished Rod Holder New Polished Rod...
  • Page 39 STEP 11: Install the Front Bar Insert the screws through the round holes of the front bar, align them with the screw holes of the new aluminum profile, then screw them into the threaded holes. New Aluminum Profile (2) Front Bar Fixing Screw Front Bar New Aluminum Profile...

  • Page 40: Installing Aluminum Spoilboard

    STEP 12: Install Aluminum Platforms 1. Insert the 4 pieces of M6*14 screw through the holes of the polished rod holders and align them with the corresponding holes of the original aluminum platform and sheet metal connector, then screw in and tighten.
  • Page 41 STEP 12: Install Aluminum Platforms 3. Insert the 6 pieces of M6*14 screw through the holes of the holders and align them with the corresponding holes of the new aluminum platform and the sheet metal connector, screw them in and tighten them.
  • Page 42 STEP 13: Install the New Lead Screw 1. Align the new lead screw with the front bar hole. 2. Push the lead screw so that it passes through the front bar. New Lead Screw...
  • Page 43 STEP 13: Install the New Lead Screw 3. Align the new lead screw with the threaded hole of the T-brass nut. 4. Rotate the lead screw clockwise, about five turns. T-brass Nut New Lead Screw...
  • Page 44 STEP 13: Install the New Lead Screw 5. Align the T-brass nut tab with the round brass nut recess. 6. Push the screw to make the T-brass nut and round the brass nut tightly together. 7. Turn the lead screw clockwise until the lead screw is approximately 40mm free of the lead screw. Lead Screw Holder Round Brass Nut Recess 40mm...
  • Page 45 STEP 13: Install the New Lead Screw 8. Push the lead screw into the coupler, and tighten with the lead screw fixing screws after the lead screw reaches the limit position. Lead Screw PUSH (2) Lead Screw Fixing Screw Coupler...
  • Page 46 STEP 14: Mount Knob 1. Apply the screw adhesive (provide your own) to the threaded hole of the knob, then align the knob hole with the lead screw. 2. Grasp the lead screw to prevent it from turning, then use the other hand to turn the knob clockwise until it stops turning.
  • Page 47 STEP 15: Install the Gantry 1. Align the gantry right stand plate holes with the profile holes. 2. Insert M5*22 screws through the right plate holes, then screw them into the profile holes. Right Stand Plate Aluminum Proflie (4) M5*22 Round Head Screw...
  • Page 48 STEP 15: Install the Gantry 3. Align the gantry left stand plate holes with the profile holes. 4. Insert M5*22 screw through the left plate holes, then screw them into the profile holes. Left Stand Plate (4) M5*22 Round Head Screw Aluminum Proflie...

  • Page 49: Wiring

    STEP 16: Wiring 1. Wire the Y-Axis motor cable according to the original. Y-Axis Motor Cable...
  • Page 50 STEP 16: Wiring 2. Wire the Y-Axis limit switch cable according to the original. 3. After completing the wiring, place the cable in the profile slot and press the seal into the slot. Section Seal of Aluminum Profile Y-Axis Limit Y-Axis Limit Y-Axis Limit Switch Cable Switch Cable...
  • Page 51 STEP 16: Wiring 4. Secure the cables to the holder with cable ties, then cut off the excess of the cable ties.
  • Page 52 Genmitsu 3018-PROVer V2 Y-Achsen-Aluminiumprofil V1.0 Mar. 2023...

  • Page 53: Lieferumfang

    Lieferumfang (2) Y-Achse Aluminiumprofil Leitspindel (2) Polierte Stange Kabel des Kabel des Sektionssiegel Knopf Y-Achsen-Endschalters Y-Achsenmotors (9) M5*22 (10) Kabelbinder Montageanleitung Rundkopfschraube Inbusschlüssel...

  • Page 54: Optionales Zubehör (Nicht Im Lieferumfang Enthalten)

    Optionales Zubehör (nicht im Lieferumfang enthalten) Ziehen Sie die folgenden optionalen Upgrades oder Zubehörteile in Betracht, um Ihre CNC-Erfahrung zu verbessern! Sie finden sie auf www.sainsmart.com. Komprimierter Spot Mini-T-Schiene GS-775MR Fixer Fokus FAC Staub-Schuh Klemme CNC Motor Laser-Modul...

  • Page 55: Dimension

    Dimension Hinweise: Bei der Demontage von Zubehör, Federn und anderen Teilen fallen alle Arten von Befestigungsschrauben an; bitte sortieren Sie diese richtig, damit die anschließende Montage reibungslos erfolgen kann. 226mm...
  • Page 56 SCHRITT 1: Acrylplatten entfernen Lösen Sie die Befestigungsschrauben der Acrylplatten und entfernen Sie die Acrylplatten. (4) Acrylplatten- Befestigungsschraube (4) Acrylplatten- Befestigungsschraube...
  • Page 57 SCHRITT 2: Entfernen des Portals 1. Entfernen Sie das Endschalterkabel der Y-Achse und das Kabel des Y-Achsenmotors von der Maschine. Tipp: Halten Sie den Anschluss des Kabels vor dem Entfernen durch Fotografieren oder andere Methoden fest, um spätere Verdrahtungsarbeiten zu erleichtern. 2.
  • Page 58 SCHRITT 3: Entfernen der ursprünglichen Leitspindel Hinweis: Nachdem Sie diesen SCHRITT ausgeführt haben, werden Sie die folgenden Teile aus dem Originalgerät entfernen. Bitte platzieren Sie sie richtig, damit die anschließende Installation reibungslos verläuft. 1. Lösen Sie die Befestigungsschrauben der Leitspindel. 2.
  • Page 59 SCHRITT 4: Entfernen des Frontbügels Lösen Sie die Befestigungsschrauben der vorderen Stange und entfernen Sie die vordere Stange. vordere Stange (4) Befestigungsschraube für die vordere Stange...
  • Page 60 SCHRITT 5: Entfernen Sie die Original-Aluminium-Profile Lösen Sie die Befestigungsschrauben der hinteren Stange und entfernen Sie das Original-Aluminium. Original-Aluminium-Profil Hinteren Stange Original-Aluminium-Profil (4) Schraube zur Befestigung der hinteren Stange...
  • Page 61 SCHRITT 6: Entfernen Sie die originalen polierten Stäbe Lösen Sie die polierten Stangenbefestigungsschrauben und entfernen Sie die originalen polierten Stangen. Original Polierte Stange Original Polierte Stange (2) Befestigungsschraube der polierten Stange...

  • Page 62: Installation Des Y-Achsen-Aluminiumprofils Verkabelung

    SCHRITT 7: Montieren Sie das Y-Achsen-Aluminiumprofil Führen Sie die Schrauben durch die runden Löcher der hinteren Stange, richten Sie sie an den Schraubenlöchern des neuen Aluminiumprofils aus und schrauben Sie sie dann in die Gewindelöcher. Neues Aluminium-Profil (2) Schraube zur Befestigung der hinteren Stange Hintere Stange Neues Aluminium-Profil...
  • Page 63 SCHRITT 8: Montieren Sie die neuen polierten Stangen Führen Sie die Schrauben durch die runden Löcher der hinteren Stange, richten Sie sie mit den Schraubenlöchern der neuen polierten Stangen aus und schrauben Sie sie in die Gewindelöcher. DRÜCKEN Ende der Neue polierte Stange Gewindebohrung DRÜCKEN...
  • Page 64 SCHRITT 9: Installieren Sie die Aluminiumplattform Richten Sie die Halterlöcher mit der polierten Stange aus, drücken Sie die Aluminiumplattform, damit die polierten Stangen in die Plattform gleiten. Polierter Leitspindelhalter Neue polierte Stange Plattform aus Aluminium...
  • Page 65 SCHRITT 10: Montieren Sie die Vordere Stange Führen Sie die Schrauben durch die runden Löcher der vordere Stange, richten Sie sie an den Schraubenlöchern der neuen Aluminiumprofile aus und schrauben Sie sie dann in die Gewindelöcher. Neues Aluminium-Profil (2) Befestigungsschraube für die vordere Stange Vordere Stange Neues Aluminium-Profil...
  • Page 66 SCHRITT 11: Montieren Sie die neue Leitspinde 1. Richten Sie die neue Leitspindel auf das Loch in der vorderen Stange aus. 2. Drücken Sie die Leitspindel so, dass sie durch die vordere Stange verläuft. Leitspindel DRÜCKEN...
  • Page 67 SCHRITT 11: Montieren Sie die neue Leitspinde 3. Richten Sie die neue Leitspindel auf das Gewindeloch der T-Messing-Mutter aus. 4. Drehen Sie die Leitspindel im Uhrzeigersinn, etwa fünf Umdrehungen. T-Messing Mutter Neue Leitspindel...
  • Page 68 SCHRITT 11: Montieren Sie die neue Leitspinde 5. Richten Sie die Lasche der T-Messing mutter auf die runde Aussparung der Messingmutter aus. 6. Drücken Sie die Schraube, um die T-Messing Mutter und die runde Messingmutter fest zusammenzubringen. 7. Drehen Sie die Leitspindel im Uhrzeigersinn, bis die Leitspindel etwa 40 mm von der Leitspindel entfernt ist.
  • Page 69 SCHRITT 11: Montieren Sie die neue Leitspinde 8. Schieben Sie die Leitspindel in die Kupplung und ziehen Sie sie mit den Befestigungsschrauben der Leitspindel fest, nachdem die Leitspindel die Endstellung erreicht hat. Leitspindel DRÜCKEN (2) Leitspindel Befestigungsschraube Kuppler...
  • Page 70 SCHRITT 12: Montieren Sie den Knopf 1. Tragen Sie Schraubenkleber (besorgen Sie sich Ihren eigenen) auf das Gewindeloch des Knopfes auf und richten Sie dann das Knopfloch mit der Führungsschraube aus. 2. Greifen Sie die Leitspindel, um sie am Drehen zu hindern, und drehen Sie dann mit der anderen Hand den Knopf im Uhrzeigersinn, bis er sich nicht mehr dreht.
  • Page 71 SCHRITT 13: Installieren des Portals 1. Richten Sie die Löcher der rechten Standplatte des Portals an den Profillöchern aus. 2. 2. Führen Sie die Rundkopfschrauben M5*22 durch die Löcher der rechten Platte und schrauben Sie sie dann in die Profillöcher. Rechte Standplatte Aluminium-Profil (4) M5*22...
  • Page 72 SCHRITT 13: Installieren des Portals 3. Richten Sie die Löcher in der linken Ständerplatte des Portals an den Profillöchern aus. 4. Führen Sie M5*22 Rundkopfschrauben durch die Löcher in der linken Platte und schrauben Sie sie dann in die Profillöcher. Linke Standplatte (4) M5*22 Aluminium-Profil...
  • Page 73 Schritt 14: Verkabelung 1. Verdrahten Sie das Kabel des Y-Achsenmotors entsprechend dem Original. Kabel des Y-Achsenmotors...
  • Page 74 Schritt 14: Verkabelung 2. Verdrahten Sie das Kabel des Y-Achsen-Endschalters entsprechend dem Original. 3. Legen Sie das Kabel nach Abschluss der Verdrahtung in den Profilschlitz und drücken Sie die Dichtung in den Schlitz. Sektionssiegel aus Aluminiumprofil Kabel des Kabel des Kabel des Y-Achsen-Endschalters Y-Achsen-Endschalters Y-Achsen-Endschalters...
  • Page 75 Schritt 14: Verkabelung 4. Sichern Sie die Kabel mit Kabelbindern an der Halterung und schneiden Sie dann den Überstand der Kabelbinder ab.
  • Page 76 Genmitsu 3018-PROVer V2 Aluminium-Plattform V1.0 Mar. 2023...
  • Page 77 Hinweise: Wenn Sie den Y-Achsen-Verlängerungssatz bereits gekauft und installiert haben, müssen Sie nun die Aluminiumplattform installieren. Im Folgenden finden Sie eine Installationsanleitung. Lieferumfang Aluminium-Plattform (11) M6*14 Blechverbinder (300mm*180mm*12mm) Rundkopfschraube (5) M6*8 4mm Inbusschlüssel Montageanleitung Flachkopfschraube...
  • Page 78 Dimension Hinweise: Bei der Demontage von Zubehör, Federn und anderen Teilen fallen alle Arten von Befestigungsschrauben an; bitte sortieren Sie diese richtig, damit die anschließende Montage reibungslos erfolgen kann. 226mm...
  • Page 79 SCHRITT 1: Acrylplatten entfernen Lösen Sie die Befestigungsschrauben der Acrylplatten und entfernen Sie die Acrylplatten. (4) Acrylplatten- Befestigungsschraube (4) Acrylplatten- Befestigungsschraube...
  • Page 80 SCHRITT 2: Entfernen des Portals 1. Entfernen Sie das Endschalterkabel der Y-Achse und das Kabel des Y-Achsenmotors von der Maschine. Tipp: Halten Sie den Anschluss des Kabels vor dem Entfernen durch Fotografieren oder andere Methoden fest, um spätere Verdrahtungsarbeiten zu erleichtern. 2.
  • Page 81 SCHRITT 3: Entfernen der ursprünglichen Leitspindel Hinweis: Nachdem Sie diesen SCHRITT ausgeführt haben, werden Sie die folgenden Teile aus dem Originalgerät entfernen. Bitte platzieren Sie sie richtig, damit die anschließende Installation reibungslos verläuft. 1. Lösen Sie die Befestigungsschrauben der Leitspindel. 2.
  • Page 82 SCHRITT 4: Entfernen des Frontbügels Lösen Sie die Befestigungsschrauben der vorderen Stange und entfernen Sie die vordere Stange. vordere Stange (4) Befestigungsschraube für die vordere Stange...
  • Page 83 SCHRITT 5: Entfernen Sie die Original-Aluminium-Profile Lösen Sie die Befestigungsschrauben der hinteren Stange und entfernen Sie das Original-Aluminium-Profile. Original-Aluminium-Profil Hinteren Stange Original-Aluminium-Profil (4) Schraube zur Befestigung der hinteren Stange...
  • Page 84 SCHRITT 6: Entfernen Sie die originalen polierten Stäbe Lösen Sie die polierten Stangenbefestigungsschrauben und entfernen Sie die originalen polierten Stangen. Original Polierte Stange Original Polierte Stange (2) Befestigungsschraube der polierten Stange...
  • Page 85 SCHRITT 7 Entfernen Sie die Halterungen für polierten Stab und Leitspindel 1. Lösen Sie die Befestigungsschrauben der 4 polierten Stangenhalter, entfernen Sie die Stangenhalter und legen Sie sie beiseite. 2. Lösen Sie die Schrauben des Leitspindelhalters, legen Sie den entfernten Leitspindelhalter und die ursprüngliche Aluminiumplattform beiseite.
  • Page 86 SCHRITT 8: Montieren Sie das Y-Achsen-Aluminiumprofil Führen Sie die Schrauben durch die runden Löcher der hinteren Stange, richten Sie sie an den Schraubenlöchern des neuen Aluminiumprofils aus und schrauben Sie sie dann in die Gewindelöcher. Neues Aluminium-Profil (2) Schraube zur Befestigung der hinteren Stange Hintere Stange Neues Aluminium-Profil...
  • Page 87 SCHRITT 9: Montieren Sie die neuen polierten Stangen Führen Sie die Schrauben durch die runden Löcher der hinteren Stange, richten Sie sie mit den Schraubenlöchern der neuen polierten Stangen aus und schrauben Sie sie in die Gewindelöcher. DRÜCKEN Ende der Neue polierte Stange Gewindebohrung DRÜCKEN...
  • Page 88 SCHRITT 10: Anbringen der Halterung für die polierten Stange Richten Sie die 2 polierten Stangen an den Löchern der Halterungen für die polierten Stange aus und lassen Sie sie dann nacheinander in die Halterungen für die polierten Stange gleiten. (4) polierter Stangenhalter Neu polierte Stange...
  • Page 89 SCHRITT 11: Montieren Sie die Frontleiste Führen Sie die Schrauben durch die runden Löcher der Frontleiste, richten Sie sie an den Schraubenlöchern des neues aluminium-profil aus und schrauben Sie sie dann in die Gewindelöcher. Neues Aluminium-Profil (2) Befestigungsschraube für die vordere Stange Vordere Stange Neues Aluminium-Profil (2) Befestigungsschraube...
  • Page 90 SCHRITT 12: Aluminium-Plattform Installieren 1. Stecken Sie die 4 Stück M6*14-Schrauben durch die Löcher der polierten Stangenhalter und richten Sie sie an den entsprechenden Löchern der Original-Aluminiumplattform und des Blechverbinders aus, schrauben Sie sie ein und ziehen Sie sie fest. 2.
  • Page 91 SCHRITT 12: Aluminium-Plattform Installieren 3. Führen Sie die 6 Stück M6*14-Schrauben durch die Löcher der Halterungen und richten Sie sie auf die entsprechenden Löcher der neuen Aluminiumplattform und des Blechverbinders aus, schrauben Sie sie ein und ziehen Sie sie fest. 4.
  • Page 92 SCHRITT 13: Montieren Sie die neue Leitspindel 1. Richten Sie die neue Leitspindel auf das Loch in der vorderen Stange aus. 2. Drücken Sie die Leitspindel so, dass sie durch die vordere Stange verläuft. Neue Leitspindel...
  • Page 93 SCHRITT 13: Montieren Sie die neue Leitspindel 3. Richten Sie die neue Leitspindel auf das Gewindeloch der T-Messing-Mutter aus. 4. Drehen Sie die Leitspindel im Uhrzeigersinn, etwa fünf Umdrehungen. T-Messing Mutter Neue Leitspindel...
  • Page 94 SCHRITT 13: Montieren Sie die neue Leitspindel 5. Richten Sie die Lasche der T-Messingmutter auf die runde Aussparung der Messingmutter aus. 6. Drücken Sie die Schraube, um die T-Messing-Mutter und die runde Messingmutter fest zusammenzubringen. 7. Drehen Sie die Leitspindel im Uhrzeigersinn, bis die Leitspindel etwa 40 mm von der Leitspindel entfernt ist.
  • Page 95 SCHRITT 13: Montieren Sie die neue Leitspindel 8. Schieben Sie die Leitspindel in die Kupplung und ziehen Sie sie mit den Befestigungsschrauben der Leitspindel fest, nachdem die Leitspindel die Endstellung erreicht hat. Leitspindel DRÜCKEN (2) Leitspindel Befestigungsschraube Koppler...
  • Page 96 SCHRITT 14: Knopf montieren 1. Tragen Sie den Schraubenkleber (den Sie selbst bereitstellen können) auf das Gewindeloch des Knopfes auf und richten Sie das Loch des Knopfes auf die Leitspindel aus. 2. Halten Sie die Leitspindel fest, damit sie sich nicht drehen kann, und drehen Sie den Knopf mit der anderen Hand im Uhrzeigersinn, bis er sich nicht mehr dreht.
  • Page 97 SCHRITT 15: Installieren des Portals 1. Richten Sie die Löcher der rechten Ständerplatte des Portals an den Profillöchern aus. 2. Stecken Sie die M5*22-Schrauben durch die Löcher der rechten Platte und schrauben Sie sie dann in die Profillöcher. Rechte Standplatte Aluminium-Profil (4) M5*22 Rundkopfschraube...
  • Page 98 SCHRITT 15: Installieren des Portals 3. Richten Sie die Löcher der linken Ständerplatte des Portals an den Profillöchern aus. 4. Führen Sie die Schraube M5*22 durch die Löcher der linken Platte und schrauben Sie sie in die Profillöcher. Linke Standplatte (4) M5*22 Aluminium-Profil Rundkopfschraube...

  • Page 99: Verkabelung

    SCHRITT16：Verkabelung 1. Verdrahten Sie das Kabel des Y-Achsenmotors entsprechend dem Original. Kabel des Y-Achsenmotors...
  • Page 100 SCHRITT16：Verkabelung 2. Verdrahten Sie das Endschalterkabel der Y-Achse entsprechend dem Original. 3. Legen Sie das Kabel nach Abschluss der Verdrahtung in den Profilschlitz und drücken Sie die Dichtung in den Schlitz. Sektionssiegel aus Aluminiumprofil Kabel des Kabel des Kabel des Y-Achsen-Endschalters Y-Achsen-Endschalters Y-Achsen-Endschalters...
  • Page 101 SCHRITT16：Verkabelung 4. Sichern Sie die Kabel mit Kabelbindern an der Halterung und schneiden Sie dann den Überstand der Kabelbinder ab.
  • Page 102 Genmitsu Desktop CNC & Laser www.sainsmart.com support@sainsmart.com Vastmind LLC, 5892 Losee Rd Ste. 132, N. Las Vegas, NV 89081...
