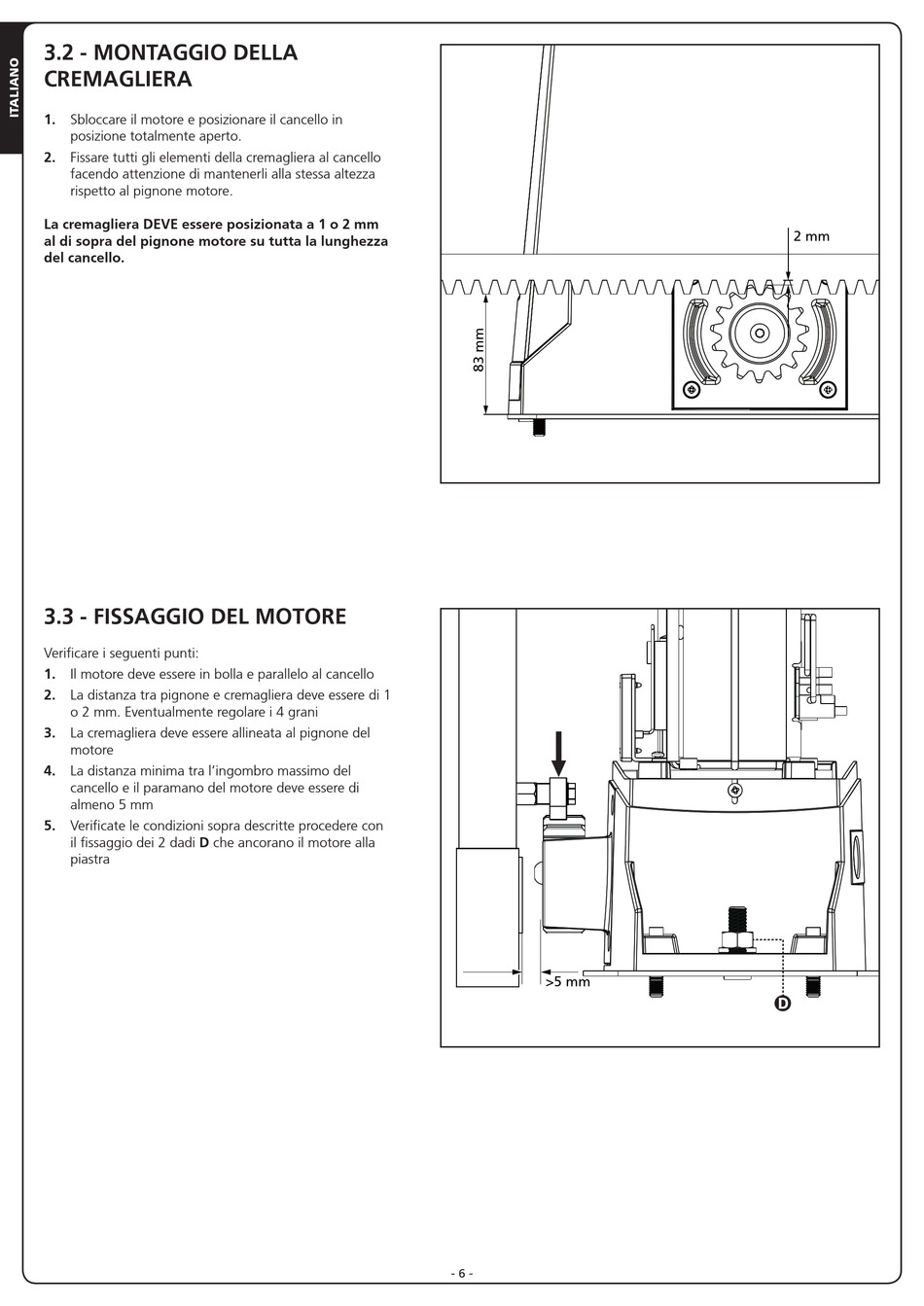

3.2 - MONTAGGIO DELLA
CREMAGLIERA
1. Sbloccare il motore e posizionare il cancello in
posizione totalmente aperto.
2. Fissare tutti gli elementi della cremagliera al cancello
facendo attenzione di mantenerli alla stessa altezza
rispetto al pignone motore.
La cremagliera DEVE essere posizionata a 1 o 2 mm
al di sopra del pignone motore su tutta la lunghezza
del cancello.

3.3 - FISSAGGIO DEL MOTORE

Verificare i seguenti punti:
1.
Il motore deve essere in bolla e parallelo al cancello
2.
La distanza tra pignone e cremagliera deve essere di 1
o 2 mm. Eventualmente regolare i 4 grani
3.
La cremagliera deve essere allineata al pignone del
motore
4.
La distanza minima tra l'ingombro massimo del
cancello e il paramano del motore deve essere di
almeno 5 mm
5.
Verificate le condizioni sopra descritte procedere con
il fissaggio dei 2 dadi D che ancorano il motore alla
piastra
>5 mm
- 6 -
2 mm
D
