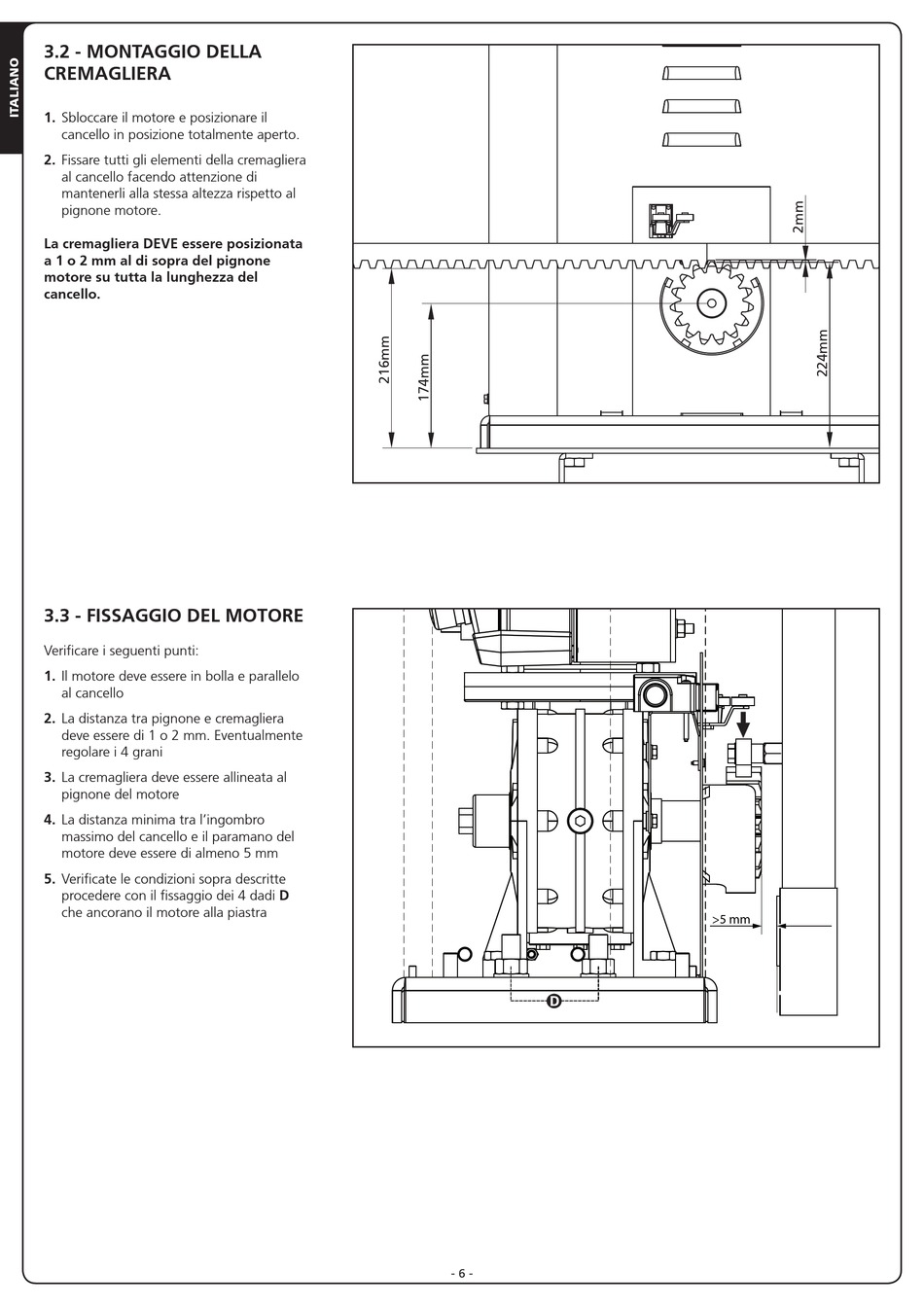

3.2 - MONTAGGIO DELLA
CREMAGLIERA
1. Sbloccare il motore e posizionare il
cancello in posizione totalmente aperto.
2. Fissare tutti gli elementi della cremagliera
al cancello facendo attenzione di
mantenerli alla stessa altezza rispetto al
pignone motore.
La cremagliera DEVE essere posizionata
a 1 o 2 mm al di sopra del pignone
motore su tutta la lunghezza del
cancello.

3.3 - FISSAGGIO DEL MOTORE

Verificare i seguenti punti:
1. Il motore deve essere in bolla e parallelo
al cancello
2. La distanza tra pignone e cremagliera
deve essere di 1 o 2 mm. Eventualmente
regolare i 4 grani
3. La cremagliera deve essere allineata al
pignone del motore
4. La distanza minima tra l'ingombro
massimo del cancello e il paramano del
motore deve essere di almeno 5 mm
5. Verificate le condizioni sopra descritte
procedere con il fissaggio dei 4 dadi D
che ancorano il motore alla piastra
D
- 6 -
>5 mm
