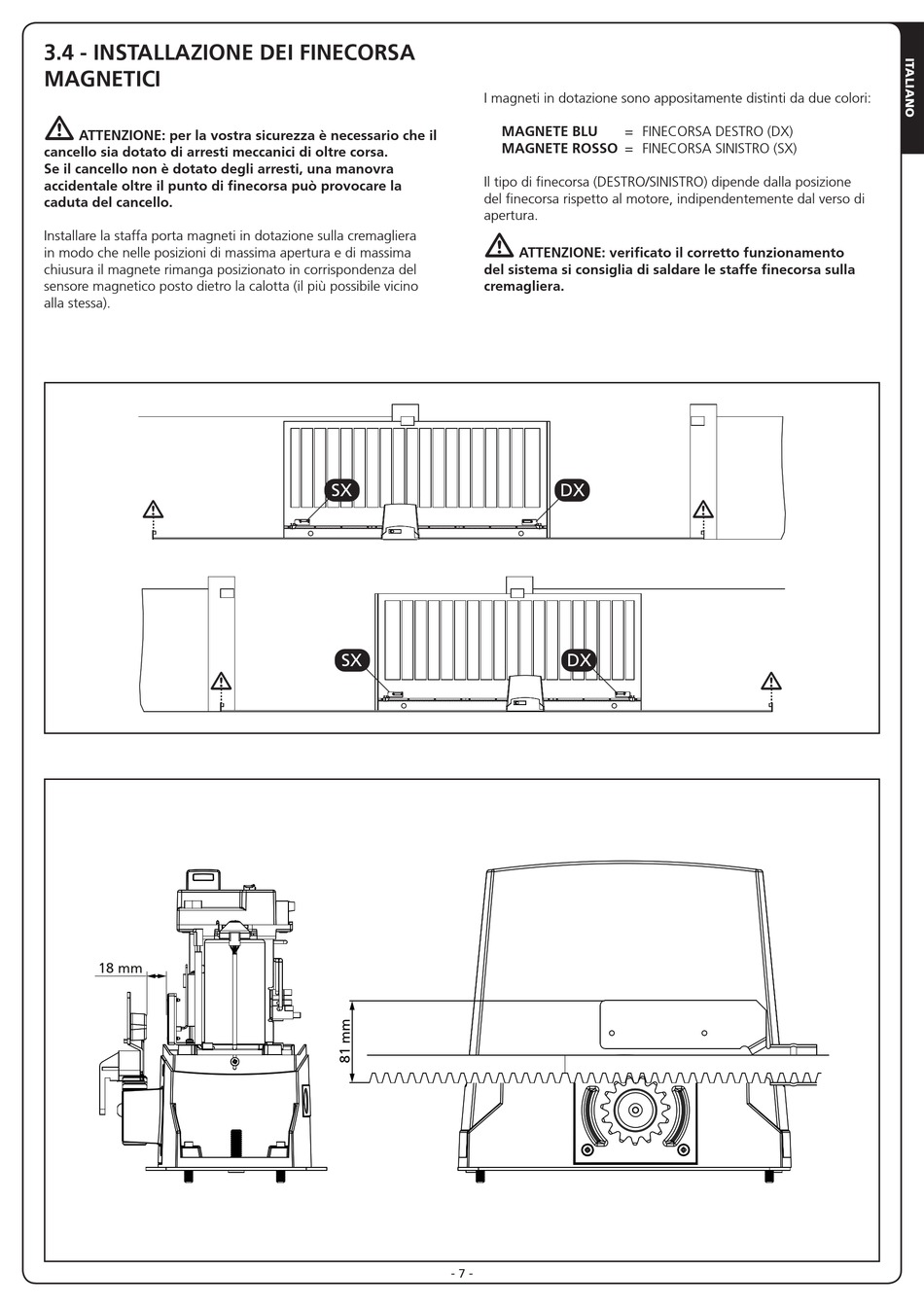

3.4 - INSTALLAZIONE DEI FINECORSA

MAGNETICI
m
ATTENZIONE: per la vostra sicurezza è necessario che il
cancello sia dotato di arresti meccanici di oltre corsa.
Se il cancello non è dotato degli arresti, una manovra
accidentale oltre il punto di finecorsa può provocare la
caduta del cancello.
Installare la staffa porta magneti in dotazione sulla cremagliera
in modo che nelle posizioni di massima apertura e di massima
chiusura il magnete rimanga posizionato in corrispondenza del
sensore magnetico posto dietro la calotta (il più possibile vicino
alla stessa).
18 mm
I magneti in dotazione sono appositamente distinti da due colori:
MAGNETE BLU
MAGNETE ROSSO = FINECORSA SINISTRO (SX)
Il tipo di finecorsa (DESTRO/SINISTRO) dipende dalla posizione
del finecorsa rispetto al motore, indipendentemente dal verso di
apertura.
m
del sistema si consiglia di saldare le staffe finecorsa sulla
cremagliera.
SX
SX
- 7 -
= FINECORSA DESTRO (DX)
ATTENZIONE: verificato il corretto funzionamento
DX
DX
