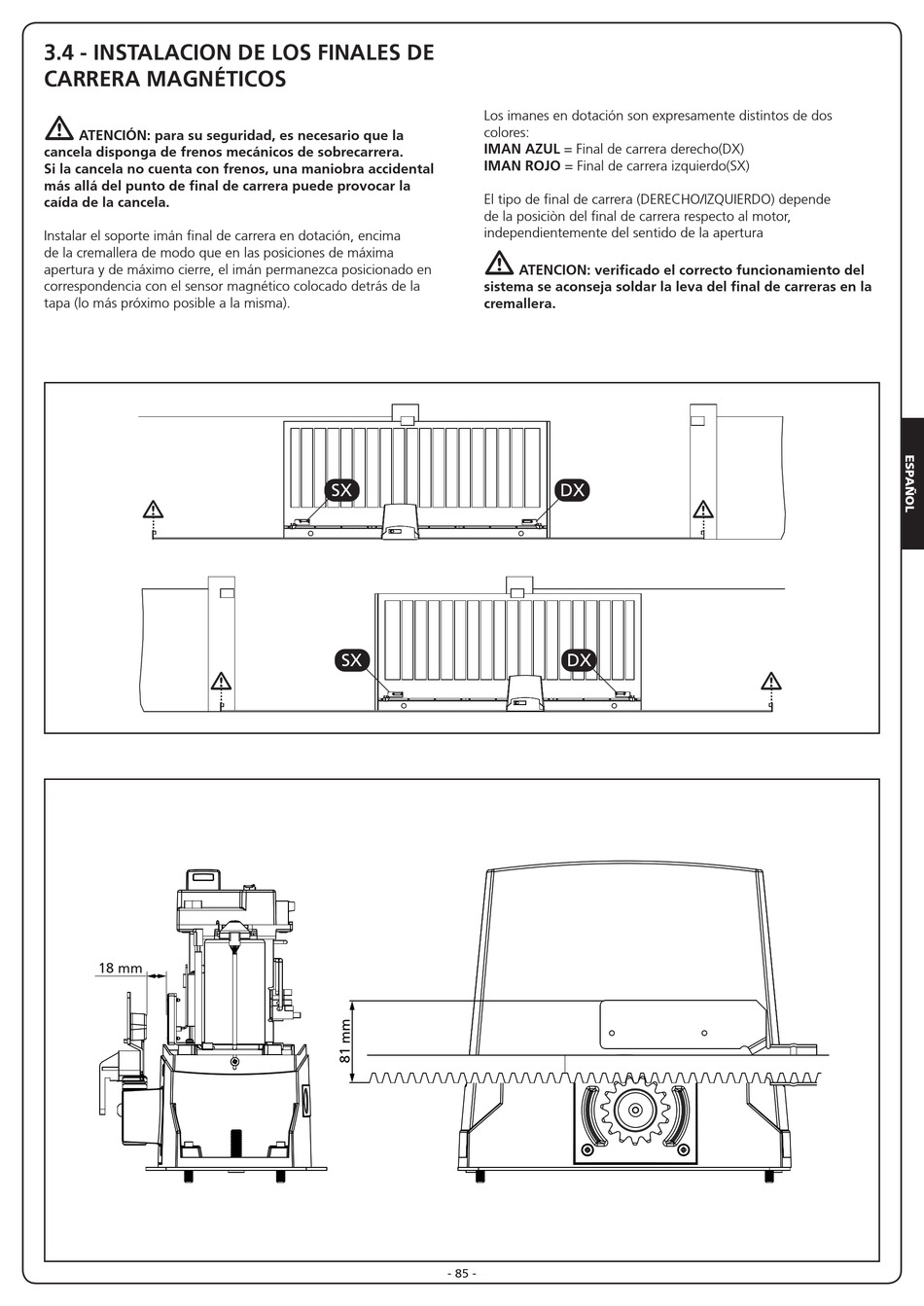

3.4 - INSTALACION DE LOS FINALES DE
CARRERA MAGNÉTICOS
m
ATENCIÓN: para su seguridad, es necesario que la
cancela disponga de frenos mecánicos de sobrecarrera.
Si la cancela no cuenta con frenos, una maniobra accidental
más allá del punto de final de carrera puede provocar la
caída de la cancela.
Instalar el soporte imán final de carrera en dotación, encima
de la cremallera de modo que en las posiciones de máxima
apertura y de máximo cierre, el imán permanezca posicionado en
correspondencia con el sensor magnético colocado detrás de la
tapa (lo más próximo posible a la misma).
18 mm
Los imanes en dotación son expresamente distintos de dos
colores:
IMAN AZUL = Final de carrera derecho(DX)
IMAN ROJO = Final de carrera izquierdo(SX)
El tipo de final de carrera (DERECHO/IZQUIERDO) depende
de la posiciòn del final de carrera respecto al motor,
independientemente del sentido de la apertura
m
sistema se aconseja soldar la leva del final de carreras en la
cremallera.
SX
SX
- 85 -
ATENCION: verificado el correcto funcionamiento del
DX
DX
