Sparky Group Professional MKL 550E Original Instructions Manual

Sparky Group Professional MKL 550E Original Instructions Manual

Straight grinder
Table of Contents
  • Deutsch

    • Einführung
    • Technische Daten
    • Allgemeine Sicherheitshinweise für Elektrowerkzeuge
    • Zusätzliche Sicherheitshinweise für Arbeiten mit Geradschleifern
    • Elemente des Elektrowerkzeugs
    • Arbeitshinweise
    • Wartung
    • Garantie
  • Français

    • Introduction
    • Données Techniques
    • Avertissements de Sécurité Généraux pour L'outil
    • Instructions Supplémentaires de Sécurité Lors du Travail Avec une Meuleuse Droite
    • Présentation de la Machine
    • Indications de Travail
    • Maintenance
    • Garantie
  • Italiano

    • Introduzione
    • Dati Tecnici
    • Istruzioni Generali DI Sicurezza Nel Lavoro con Elettroutensili
    • Istruzioni Supplementari DI Sicurezza Nel Lavoro con Smerigliatrici Assiali
    • Istruzioni Per L'uso
    • Prendere Visione Dell'elettroutensile
    • Manutenzione
    • Garanzia
  • Español

    • Introducción
    • Datos Técnicos
    • Instrucciones Generales de Seguridad al Operar con Herramientas Eléctricas
    • Normas Adicionales de Seguridad al Operar con Esmeriladoras Rectas
    • Componentes Principales de la Herramienta Eléctrica
    • Instrucciones para la Operación
    • Mantenimiento
    • Garantía
  • Polski

    • Wprowadzenie
    • Dane Techniczne
    • Ogólne Wytyczne Dotyczące Bezpieczeństwa Pracy Narzędziami Elektrycznymi
    • Wskazania Dodatkowe O Bezpieczeństwie Użytkowania Szlifierek Prostych
    • Instrukcje O Pracy
    • Zapoznanie Się Z Elektronarzędziem
    • Konserwacja
    • Gwarancja
  • Русский

    • Введение
    • Технические Данные
    • Общие Указания По Безопасности При Работе С Электроинструментами
    • Дополнительные Правила Безопасности При Работе С Прямой Шлифовальной Машиной
    • Указания К Работе
    • Обслуживание
    • Гарантия
  • Українська

    • Введення
    • Технічні Дані
    • Загальні Вказівки З Безпеки При Роботі З Електроприладами
    • Додаткові Правила Безпеки Під Час Роботи З Прямою Шліфувальною Машиною
    • Вказівки Щодо Роботи
    • Ознайомлення З Електроінструментом
    • Обслуговування
    • Гарантія
    • Въведение
    • Технически Данни
    • Общи Указания За Безопасност При Работа С Електроинструменти
    • Допълнителни Правила За Безопасност При Работа С Прави Шлифовъчни Машини
    • Запознаване С Електроинструмента
    • Указания За Работа
    • Поддръжка
    • Гаранция

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

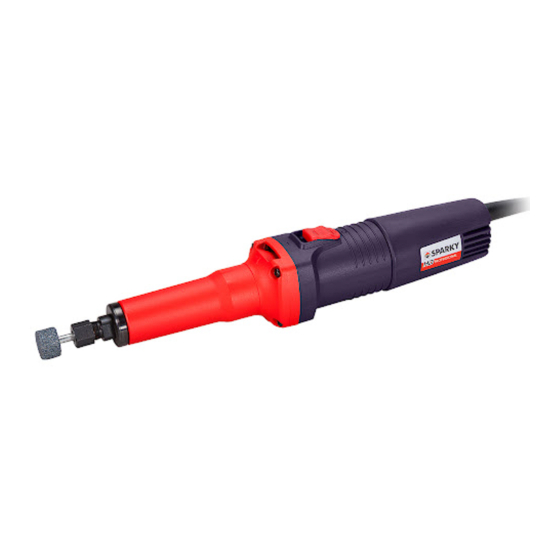

STRAIGHT GRINDER
Original instructions
GERADSCHLEIFER
Originalbetriebsanleitung
MEULEUSE DROITE
Notice originale
SMERIGLIATRICE ASSIALE
Istruzioni originali
AMOLADORA RECTA
Instrucciones de uso originales
LIXADEIRA DIREITA
Manual original
SZLIFIERKA PROSTA
Oryginalna instrukcja obsługi
ПРЯМАЯ ШЛИФОВАЛЬНАЯ МАШИНА
Оригинальная инструкция по эксплуатации
ПРЯМА ШЛІФУВАЛЬНА МАШИНА
Оригінальна інструкція з експлуатації
ПРАВА ШЛИФОВЪЧНА МАШИНА
Оригинална инструкция за използване
www.sparky.eu
550/710 W
www.sparky.eu
We declare under our sole responsibility that this product fulfils all the relevant provisions of the following directives and the harmonized
standards: 2006/42/ЕС, 2004/108/EC (until April 19, 2016), 2014/30/EU (from April 20, 2016), 2011/65/EU,
1 – 8
EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Technical file is stored at SPARKY ELTOS AG, Koubrat Str. 9, 5500 Lovetch, Bulgaria.
9 – 17
Hiermit versichern wir unsere persönliche Haftung, dass dieses Erzeugnis allen einschlägigen Bestimmungen folgender Richtlinien und
entsprechender harmonisierten Standards entspricht: 2006/42/ЕС, 2004/108/EC (bis 19. April 2016), 2014/30/EU (ab 20. April 2016),
2011/65/EU, EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
18 – 26
Die technischen Unterlagen werden bei SPARKY ELTOS AG, Kubrat Str.9, 5500 Lovetch, Bulgarien, aufbewahrt.
27 – 34
Nous déclarons sous notre responsabilité que ce produit satisfait à l'ensemble des dispositions pertinentes de la présente directives,
respectivement aux normes harmonisées: 2006/42/ЕС, 2004/108/EC (jusqu'au 19 avril 2016), 2014/30/EU (à partir du 20 avril 2016),
2011/65/EU, EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Le dossier technique est conservé par SPARKY ELTOS AD, 9, rue Kubrat, Lovech, Bulgarie.
35 – 43
Noi dichiariamo sotto la nostra personale responsabilità, che questo prodotto è in conformità a tutte le disposizioni pertinenti della presente
44 – 52
direttive e norme armonizzate: 2006/42/ЕС, 2004/108/EC (fino al 19 aprile 2016), 2014/30/UE (dal 20 aprile 2016), 2011/65/EU, EN 60745-1,
EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Il fascicolo tecnico viene custodito presso la SPARKY ELTOS AD, 5500 Lovech, via Kubrat n. 9, Bulgaria.
53 – 61
Declaramos bajo nuestra exclusiva responsabilidad que este producto está conforme con todas las disposiciones aplicables de la presente
directrices aplicables y las correspondientes normas armonizadas: 2006/42/ЕС, 2004/108/EC (hasta el 19 de Abril de 2016), 2014/30/EU (a
partir del 20 de Abril de 2016), 2011/65/EU, EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
62 – 70
El expediente técnico está archivado en SPARKY ELTOS SA, C/ Kubrat, 9, 5500 Lovech, Bulgaria.
71 – 79
Declaramos assumindo a nossa responsabilidade pessoal que este produto está conforme com todas as disposições relevantes da presente
directrizes aplicáveis e respectivos estandartes harmonizados: 2006/42/ЕС, 2004/108/EC (até ao 19 de Abril do 2016), 2014/30/EU (a partir do
20 de Abril do 2016), 2011/65/EU, EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
A documentação técnica guarda-se no SPARKY ELTOS AD, rua Kubrat 9, 5500, Lovech, Bulgária.
80 – 88
Niniejszym deklarujemy naszą osobistą odpowiedzialnością, że ten produkt spełnia wszystkie odpowiednie postanowienia następujących
dyrektyw i harmonizowanych standardów: 2006/42/ЕС, 2004/108/EC (do 19 kwietnia 2016), 2014/30/EU (od 20 kwietnia 2016), 2011/65/EU,
EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Teczka techniczna przechowywana jest w SPARKY ELTOS AG, Kubrat Str.9, 5500 Lovetch, Bułgaria.
Мы заявляем со всей ответственностью, что данный продукт полностью соответствует всем соответствующим требованиям действующих
директив и гармонизированных стандартов: 2006/42/ЕС, 2004/108/EC (до 19 апреля 2016), 2014/30/EU (с 20 апреля 2016), 2011/65/EU,
EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Техническое досье хранится в СПАРКИ ЕЛТОС АД, ул. Кубрат №9, 5500 Ловеч, Болгария.
Ми заявляємо під свою власну відповідальність, що даний продукт відповідає всім діючим вимогам директив і гармонізованих стандартів:
2006/42/ЕС, 2004/108/EC (до 19 квітня 2016), 2014/30/EU (з 20 квітня 2016), 2011/65/EU,
EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Технічне досьє зберігається в СПАРКИ ЕЛТОС АД, ул. Кубрат № 9, 5500 Ловеч, Болгарія.
Ние декларираме на своя лична отговорност, че това изделие отговаря на всички приложими изисквания на следните директиви и
хармонизирани стандарти: 2006/42/ЕС, 2004/108/EC (до 19 април 2016), 2014/30/EU (от 20 април 2016), 2011/65/EU,
EN 60745-1, EN 60745-2-3; EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Техническото досие се съхранява в СПАРКИ ЕЛТОС АД, ул. Кубрат №9, 5500 Ловеч, България.
Manufacturer
SPARKY Power Tools GmbH
Leipziger Str. 20
10117 Berlin, GERMANY
MKL 550E
MKL 710CE
20 January 2016
DECLARATION OF CONFORMITY
KONFORMITÄTSERKLÄRUNG
DECLARATION DE CONFORMITE
DICHIARAZIONE DI CONFORMITÀ
DECLARACIÓN DE CONFORMIDAD
DECLARAÇÃO DE CONFORMIDADE
DEKLARACJA ZGODNOŚCI
ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ
ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ
ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ
Signature of authorized person
A. Ivanov
Technical director of SPARKY ELTOS AG
